IRQ1（キーボード割り込み）によるHLT復帰の検証

「手探りでCUI OS作成に挑む」連載

この記事は「手探りでCUI OS作成に挑む」連載の一部です。
全体の目次は「手探りでCUI OS作成に挑む」連載目次を御覧下さい。

目的

将来のBIOS開発に備え、割り込みの基本動作を可視化して理解を深める。
一旦HLTでCPUを止め、キーボードで任意のキーを押すとPICから割り込みが発生しCPUが再び動き始める筈である。
TESTの文字が画面に表示されることで、割り込みが発生したことを目視で確認できる。

検証コード

起動直後に他の割り込みが発生し、HLTで止まったままにならず、すぐに再開してしまうのを防ぐため、IRQ1（キーボード）のみを有効にした。

org 0x7C00
bits 16

    xor ax, ax
    mov ds, ax
    mov ss, ax
    mov sp, 0x7C00

    ; 0xFD = 11111101（IRQ1のみ0にする。0:有効 1:無効）
    mov al, 0xFD
    out 0x21, al

    sti
    hlt

    mov si, teststr
    call print_string

    jmp $

print_string:
    push ax
    mov ah, 0x0E
.print_loop:
    lodsb
    or al, al
    jz .done
    int 0x10
    jmp .print_loop
.done:
    pop ax
    ret

teststr db 'TEST',0x0D,0x0A,0

times 510-($-$$) db 0
dw 0xAA55

動作確認

コンパイルしてコンパクトフラッシュへ書き込む

nasm -f bin boot.asm -o boot.bin
sudo dd if=boot.bin of=/dev/sdc bs=512 count=1 conv=notrunc

どうしてもGIFのアップロードに失敗するので写真を貼る。
始めは何も表示されておらず適当なキーを押すと割り込みが発生してHLTを抜けることが確認できた。

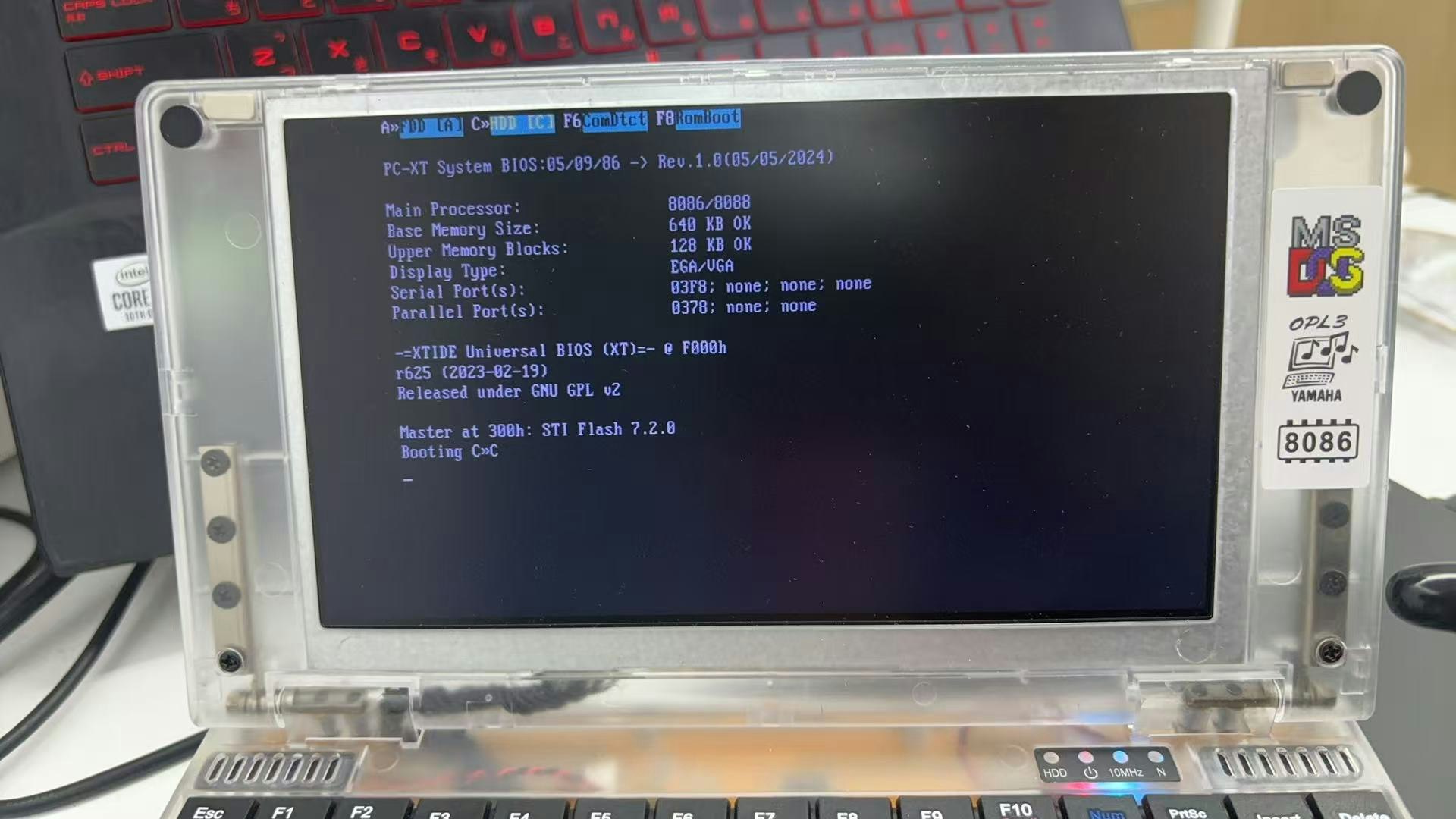

起動直後

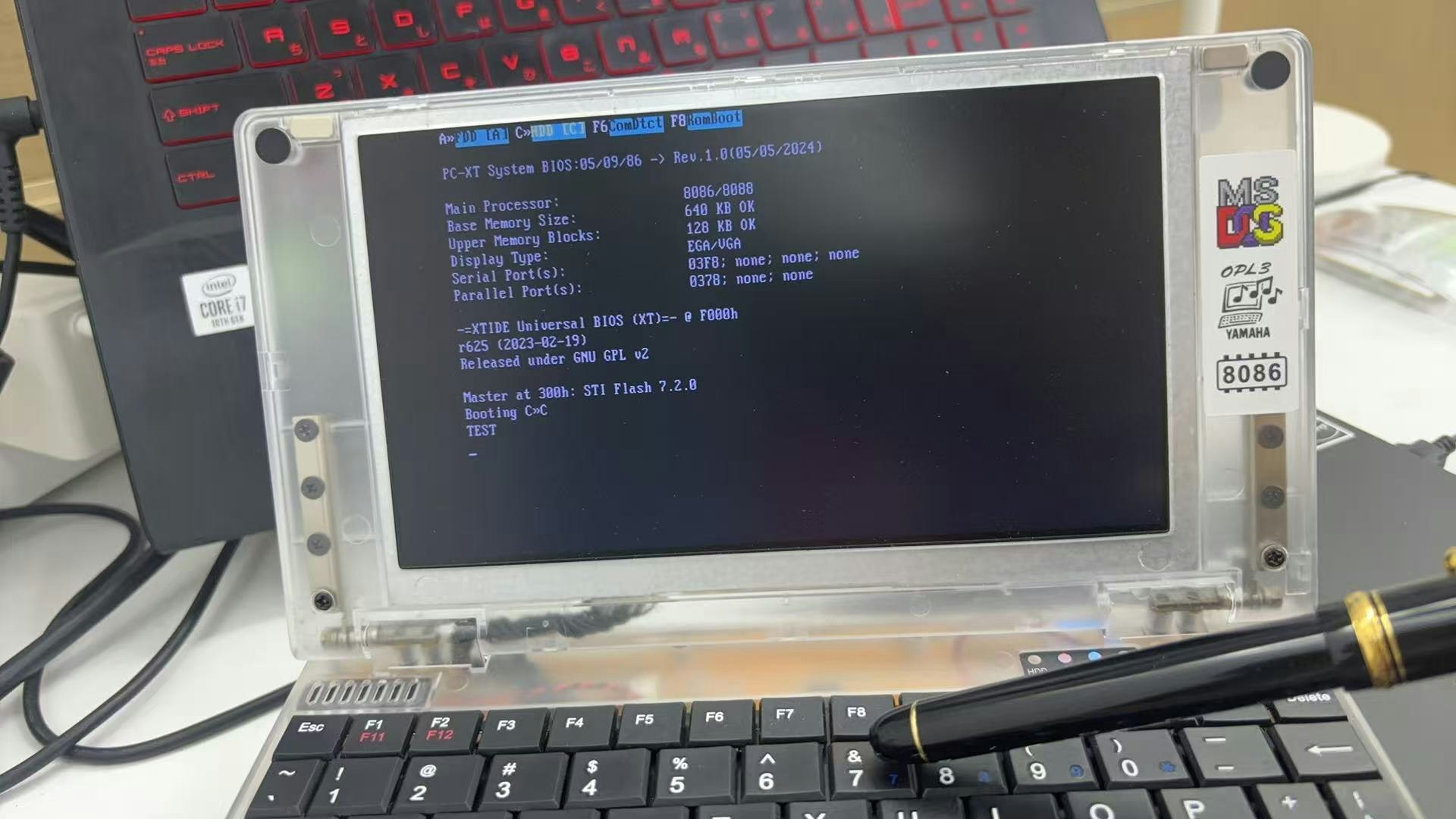

キー押下後（TESTが表示され、HLTから復帰した）

最後に

今後はIVTを変更し割り込みの処理も自分で実装する予定
