結論（TL;DR）
- 2026年のAI特許図面ワークフローは、従来の 48〜72時間 に及ぶイラストレーター修正サイクルを、5〜15分 の「入力→生成→反復→検証→出力」ループに圧縮する。
- 現代のワークフローは、USPTO 37 CFR 1.84、EPO Rule 46、JPO 様式26、KIPO 도면 작성요령、CNIPA 専利法実施細則第18条 すべてを単一のエクスポートで満たす必要がある。
- 真の差別化要因は「AIが描けるか」ではなく「AIが正確に修正できるか」である——chat-to-modify は、汎用画像生成器と出願グレードのツールを分ける決定的な機能。

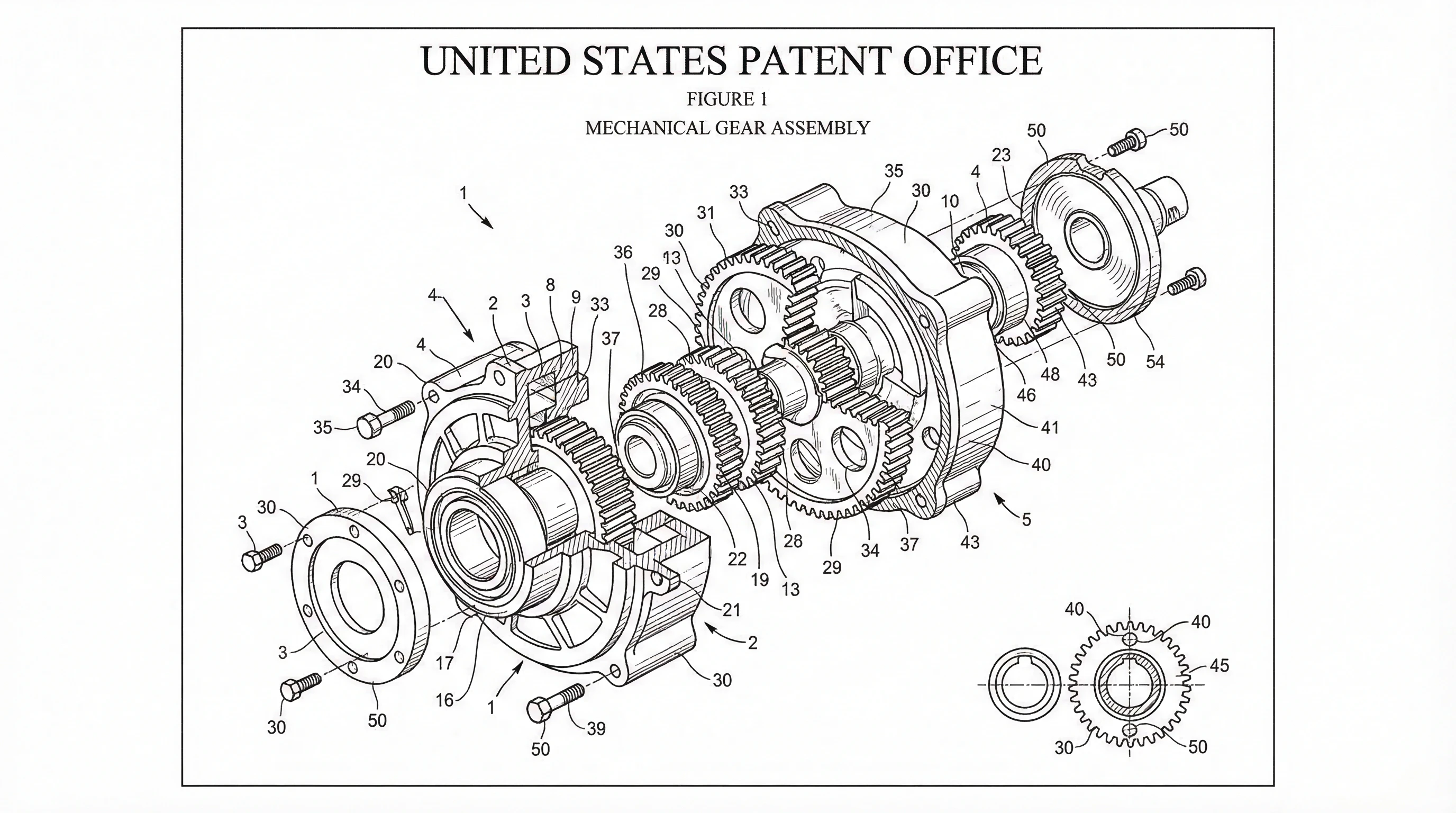

「エンドツーエンド」とは何か
エンドツーエンドの特許図面ワークフローとは、テキストまたは画像による開示から出願可能なファイルパッケージまで、同じツール内で完結することを指す。具体的には：
- 入力受付（テキスト／スケッチ／写真／CAD）
- 制約認識生成（線幅、参照番号ルール、ビューセット）
- 反復編集（線の移動、番号の変更）
- コンプライアンス検証（管轄局別チェックリスト）
- SVG、TIFF（300+ DPI モノクロ）、PDF/A、PNG へのエクスポート
途中でPhotoshop、Illustrator、または外部の変換ツールに切り替える必要があれば、それはエンドツーエンドとは呼べない——時間短縮の効果は瞬時に消える。
5段階ワークフロー
Stage 1：入力 — テキスト・スケッチ・参考画像
最新のシステムは3種類の入力方法を受け付ける：
| 入力方法 | 最適な用途 | 初稿までの時間 |
|---|---|---|
| テキストプロンプト | ソフトウェア／方法特許 | 30〜60秒 |
| 手描きスケッチ | 実用新案／機械構造 | 60〜90秒 |
| 参考写真／CADレンダー | 意匠特許 | 90〜180秒 |
ポイントは 制約のエンコーディング にある。汎用画像モデルは、USPTOのFig. 1には引出線付き参照番号が必要で、影をつけてはならず、特定の線幅が要求されることを知らない。特許専用モデルは知っている。
Stage 2：生成 — 制約認識ディフュージョン
ここが汎用画像生成器（Midjourney、DALL·E、SDXL）が破綻する段階。それらは装飾的なレンダリング（グラデーション、遠近トリック、写実的テクスチャ）を出力するが、特許審査官はどれも受理しない。
制約認識の特許生成は以下を強制する：
- 白黒の線画のみ（グレースケール、カラー、シェーディング不可。許可されたハッチングを除く）
- 引出線が交差しない参照番号
- 一貫したビューラベル（FIG. 1, FIG. 2A, FIG. 2B…）
- マージンの遵守（USPTO：上2.5cm、左右1.5cm）

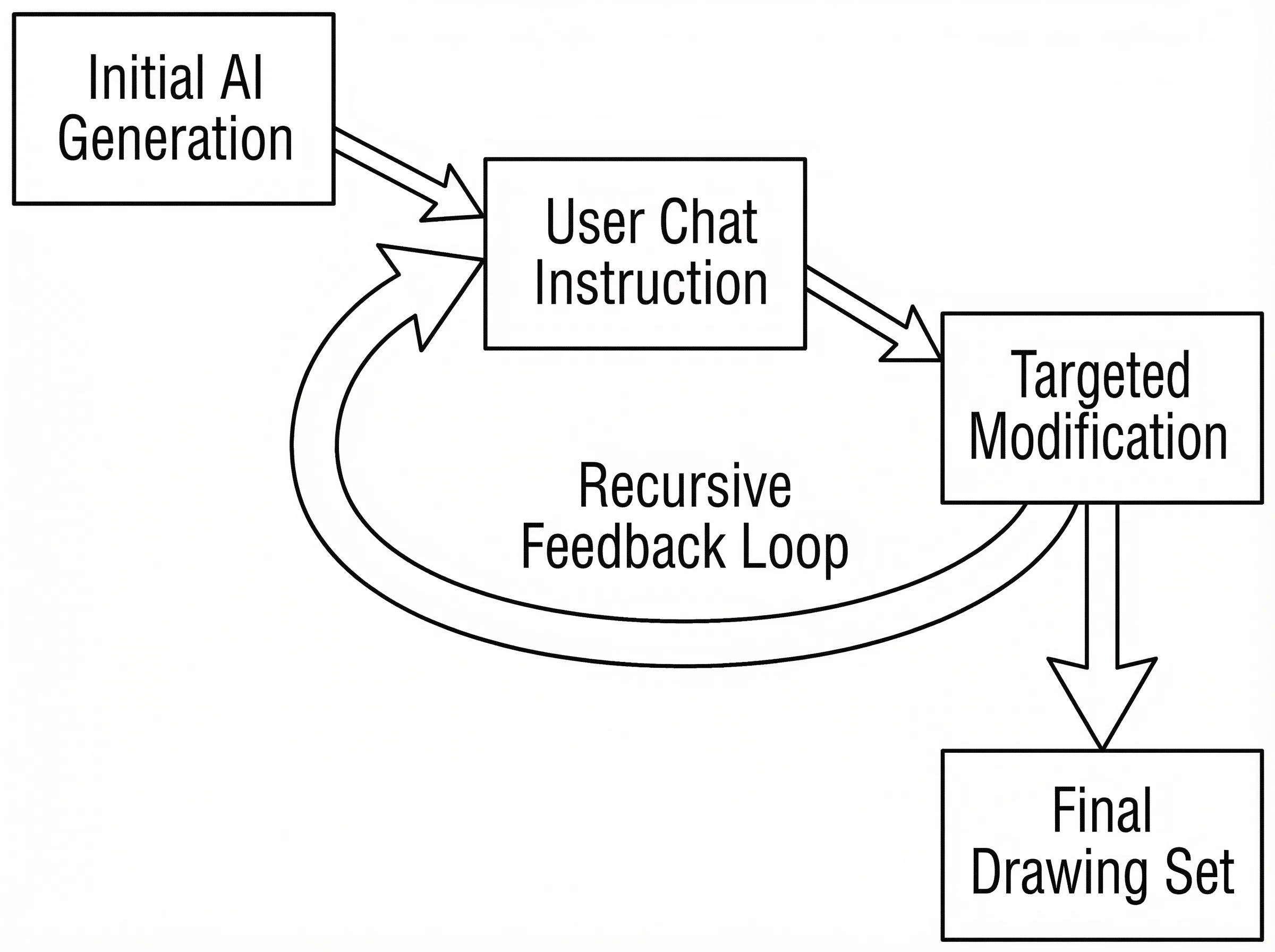

Stage 3：反復 — Chat-to-Modify
ここが最もレバレッジが大きい段階。従来の修正サイクル（「参照番号14を筐体の右上に移動し、新しいギア組立体に22をラベル付け」）は、イラストレーターに送り返されて24〜48時間後に戻ってくる。
chat-to-modify は同じ指示を自然言語で出して数秒で結果が見える。重要なのは、図のその他の部分がバイト単位で変わらない——変更されるのは指定領域だけ。これがAI反復を出願グレード品質で使える根拠になる。
Stage 4：検証 — 内蔵コンプライアンスチェック
エクスポート前に、対象管轄局の自動チェックリストを通す：
- 線幅 ≥ 0.3 mm
- すべての番号が明細書本文に登場している
- 同じ番号が2つ以上の異なる要素を指していない
- マージン、用紙サイズ、DPIが各局の規則に一致している
USPTOのチェックを通った図が、JPOで通るとは限らない——多管轄検証 は国際出願では妥協できない。
Stage 5：出力 — 1度の操作で多形式パッケージ
最終納品物：
-
figure-01.svg（編集可能なベクターマスター） -
figure-01.tif（USPTO提出用、300+ DPI 二値） -
figure-01.pdf（PCT / EPO提出用） -
figure-01.png（プレビュー／社内レビュー）
PNG／JPGしか出せないツールは特許ツールではない。USPTOとEPOが特許出願で実際に受理するのはTIFFとPDF/Aのみ。
従来 vs AIネイティブ：時間比較
| 工程 | 従来（イラストレーター＋製図担当） | AIネイティブ（PatentFig） |
|---|---|---|
| 初稿 | 4〜8時間 | 1〜3分 |
| 1回の修正 | 24〜48時間 | 5〜30秒 |
| コンプライアンス検証 | 手動・弁理士確認 | 自動化 |
| 多管轄リフォーマット | 局ごとにファイル作成 | 1回のエクスポートで全形式 |
| 6図のトータル所要時間 | 5〜10日 | 30〜60分 |
FAQ
特許図面ジェネレーターと汎用AI画像ツールの違いは？
特許図面ジェネレーターは管轄局のフォーマット規則（線画のみ、参照番号、線幅、マージン、DPI）を強制し、出願グレードのベクターおよび二値ラスター出力を返す。汎用ツールは装飾的な画像を出力するため、審査官に却下される。
AI生成図面で米国 §112 の実施可能性要件を満たせるか？
満たせる——その図に、当業者が発明を再現できるだけの構造的・手順的詳細が含まれている場合に限る。ブラックボックス図はNG、番号と分解が適切な図はOK。
USPTO、EPO、JPOで図面を描き直す必要は？
不要。現代のAIワークフローは1つのベクターマスターを保持し、管轄局別フォーマット（USPTOはTIFF、EPOはPDF、JPOは様式26サイズ）に自動エクスポートする。
開示データはモデルの学習に使われる？
出願グレードのツールは必ず学習なし・一時処理オプションを提供する必要がある。利用規約で明示されていない場合、出願前資料はアップロードしないこと。
1図あたり何回反復するのが普通？
利用データでは、初稿から出願完成まで平均 3〜6回 のチャット編集。時間短縮の本丸は初稿ではなく、修正ループを「日」から「秒」に圧縮することにある。
