炭素循環と窒素循環の描き方：生物地球化学循環図ガイド

生物地球化学循環図は、生物や環境科学の授業で頻繁に登場しますが、じつは雑に描いてしまいやすい図でもあります。形がシンプルに見えるので、四角をいくつか描いて矢印でつなぐだけで終わりにしがちです。ですが、炭素循環図や窒素循環図が本当に伝えるべきなのは、物質がどこに蓄えられているか、そしてそれがどのように貯蔵庫の間を移動するかです。矢印の向きやプロセスのラベルを間違えると、図は知らないうちに誤った科学を教えてしまいます。

この記事では、まず炭素循環と窒素循環を中心に、主な生物地球化学循環の描き方を解説し、そのうえで普通の言葉による説明をきれいな授業用の図に変える方法を、SciDraw AI 生物地球化学循環図ジェネレーター を使って紹介します。

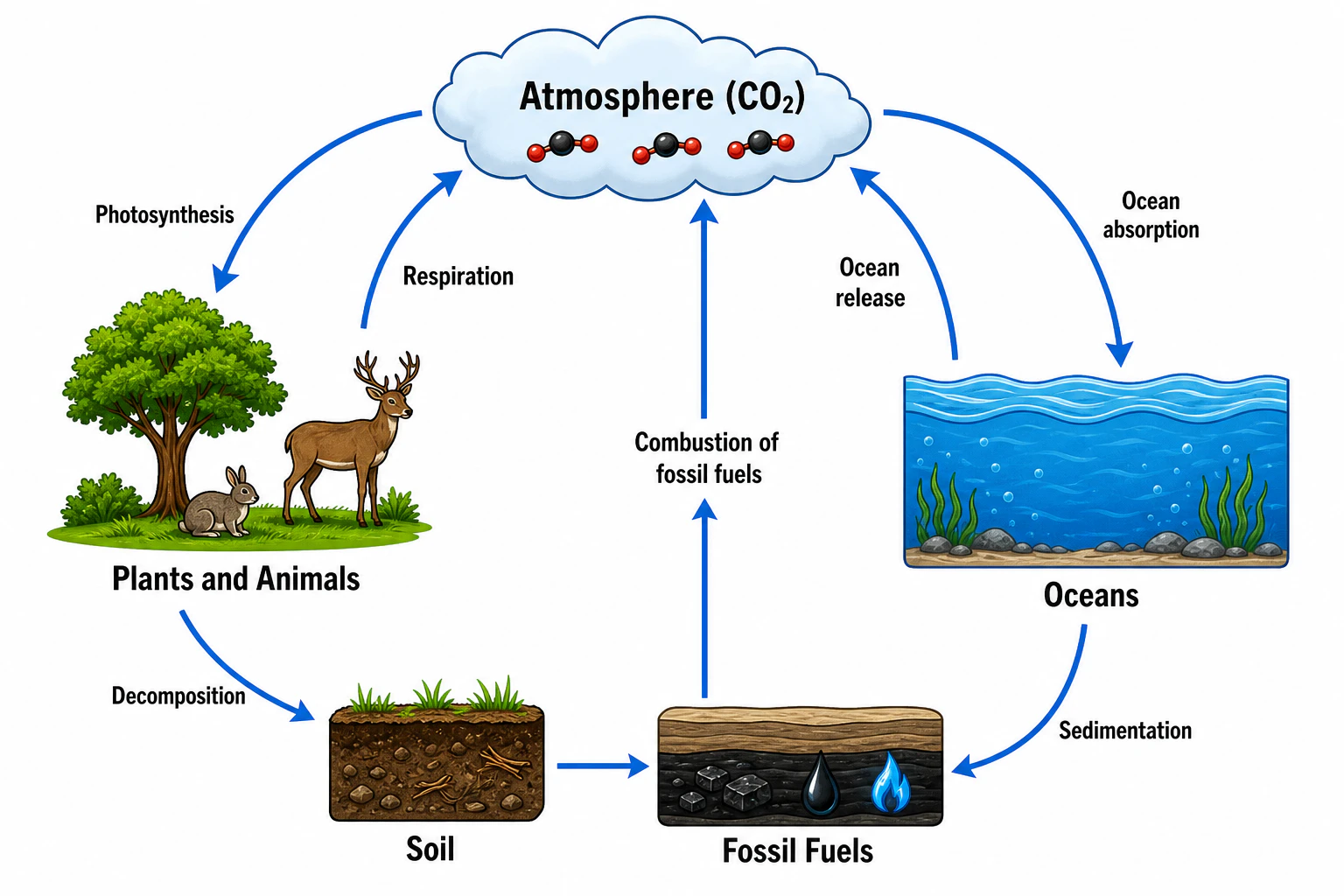

良い炭素循環図は、貯蔵庫（大気・海洋・生物圏・化石燃料）と、その間で炭素を運ぶフラックス（光合成・呼吸・燃焼）をはっきり分けて描きます。

まず結論：生物地球化学循環とは

生物地球化学循環とは、ある化学元素が生物・大気・水・土壌・岩石の間をどのように移動するかを表したものです。どの循環も二つの要素からできています。貯蔵庫（大気や海洋のように、元素が蓄えられる場所）と、フラックス（光合成や分解のように、元素をある貯蔵庫から別の貯蔵庫へ移すプロセス）です。

ですから、どの循環を描くときも、貯蔵庫はラベル付きの四角に、フラックスはラベル付きの矢印になります。炭素循環・窒素循環・水循環・リン循環はどれも同じ構造に従います。

主な4つの循環

循環	主な貯蔵庫	主なプロセス（フラックス）
炭素循環	大気（CO2）・海洋・生物圏・化石燃料・堆積物	光合成・呼吸・分解・燃焼・海洋との交換
窒素循環	大気（N2）・土壌・生物	窒素固定・硝化・同化・アンモニア化・脱窒
水循環	海洋・大気・氷・地下水・河川	蒸発・蒸散・凝結・降水・流出
リン循環	岩石・土壌・水・生物	風化・吸収・摂取・分解・堆積

窒素循環は名前のついた段階が最も多いので、単独で整理しておく価値があります。

窒素循環の段階	何が起きるか
窒素固定	細菌や雷により N2 ガスがアンモニア（NH3）に変わる
硝化	アンモニアが亜硝酸（NO2-）へ、さらに硝酸（NO3-）へ酸化される
同化	植物が硝酸を取り込んでタンパク質を作り、動物が植物を食べる
アンモニア化	分解者が死んだ有機物や排泄物を再びアンモニアに戻す
脱窒	細菌が硝酸を N2 ガスに戻し、循環を閉じる

よくある間違い

1. 貯蔵庫とプロセスを同じものとして描く

最も多い間違いは、名詞と動詞を混同することです。「大気」は貯蔵庫で、「光合成」はプロセスです。貯蔵庫は物質を入れておける四角に、プロセスは矢印の上に置くべきものです。もし図の中で「呼吸」が四角に囲まれていたら、どこかがおかしいということです。

2. 矢印の向きが逆になっている

矢印は図の意味そのものを担っています。炭素循環では、光合成は大気から植物へ向き、呼吸と燃焼は大気へ戻る向きです。窒素循環では、脱窒は土壌から空気へ戻る向きで、その逆ではありません。矢印の向き違いは小さなミスではなく、科学を丸ごと逆転させてしまいます。

3. 循環が閉じていない

炭素が生物圏に流れ込むだけで大気に戻らないなら、それは循環ではなく一方通行です。元素を得る貯蔵庫には、必ずそれを失う経路もなければなりません。仕上げる前に、指で一周なぞって、本当に出発点へ戻ってくるか確かめましょう。

4. 1枚の図に細部を詰め込みすぎる

炭素循環だけでも、土壌炭素・深海・メタン・風化・人為的な排出まで含められます。それを全部1枚に詰め込むと、肝心の主ループが埋もれてしまいます。授業用の図では、中心となる貯蔵庫と主要なフラックスだけを示し、細かい部分は別の図に回しましょう。

SciDraw AI で生物地球化学循環図を描く

四角や矢印を一つずつ手で配置する必要はありません。循環を普通の言葉で説明し、貯蔵庫とプロセスを書き出して、あとは SciDraw AI に描画とラベル付けを任せましょう。

ステップ1：貯蔵庫を挙げる

まず蓄えられる場所を挙げます。炭素循環なら、大気・海洋・動植物・土壌・化石燃料。これらがラベル付きの四角になります。

ステップ2：プロセスとその向きを書く

各フラックスと、それがどこへ向くかを明示します。たとえば「光合成は炭素を大気から植物へ運ぶ」「化石燃料の燃焼は炭素を大気へ放出する」。向きこそ、AI に最も伝えるべき部分です。

ステップ3：循環とレベルを選ぶ

どの循環を、誰のために描くのかを伝えます。中学・高校・AP Biology・IB の環境システムと社会（ESS）・大学の入門課程など。レベルによって、図に出る情報量が決まります。

炭素循環に向いたプロンプト：

Create a carbon cycle diagram for a high school biology class. Show reservoirs as boxes: atmosphere (CO2), oceans, plants, animals, soil, and fossil fuels. Show labeled directional arrows for photosynthesis (atmosphere to plants), respiration (plants and animals to atmosphere), decomposition (dead matter to soil and atmosphere), combustion (fossil fuels to atmosphere), and ocean carbon exchange. Make sure the loop closes.

窒素循環に向いたプロンプト：

Create a nitrogen cycle diagram for an AP Biology class. Show the atmosphere (N2), soil, plants, animals, and decomposers. Add labeled directional arrows for nitrogen fixation, nitrification (ammonia to nitrites to nitrates), assimilation by plants, ammonification, and denitrification back to the atmosphere. Use clear classroom labels.

水循環やリン循環も考え方は同じです。貯蔵庫を挙げ、向きのあるフラックスを書き、レベルを指定します。

正確さについて一言

SciDraw AI はあなたの説明から循環図を描いてラベルを付けるので、きれいな下書きをすばやく用意できます。ですが、科学的な正しさを確かめるのはあなたの役目です。図をワークシートやスライド、課題に入れる前に、貯蔵庫・矢印の向き・プロセス名を、自分の教科書やシラバスと照らし合わせて確認してください。とくにリン循環には大きな大気の貯蔵庫がなく、まさにこうした点こそ確認しておく価値があります。
