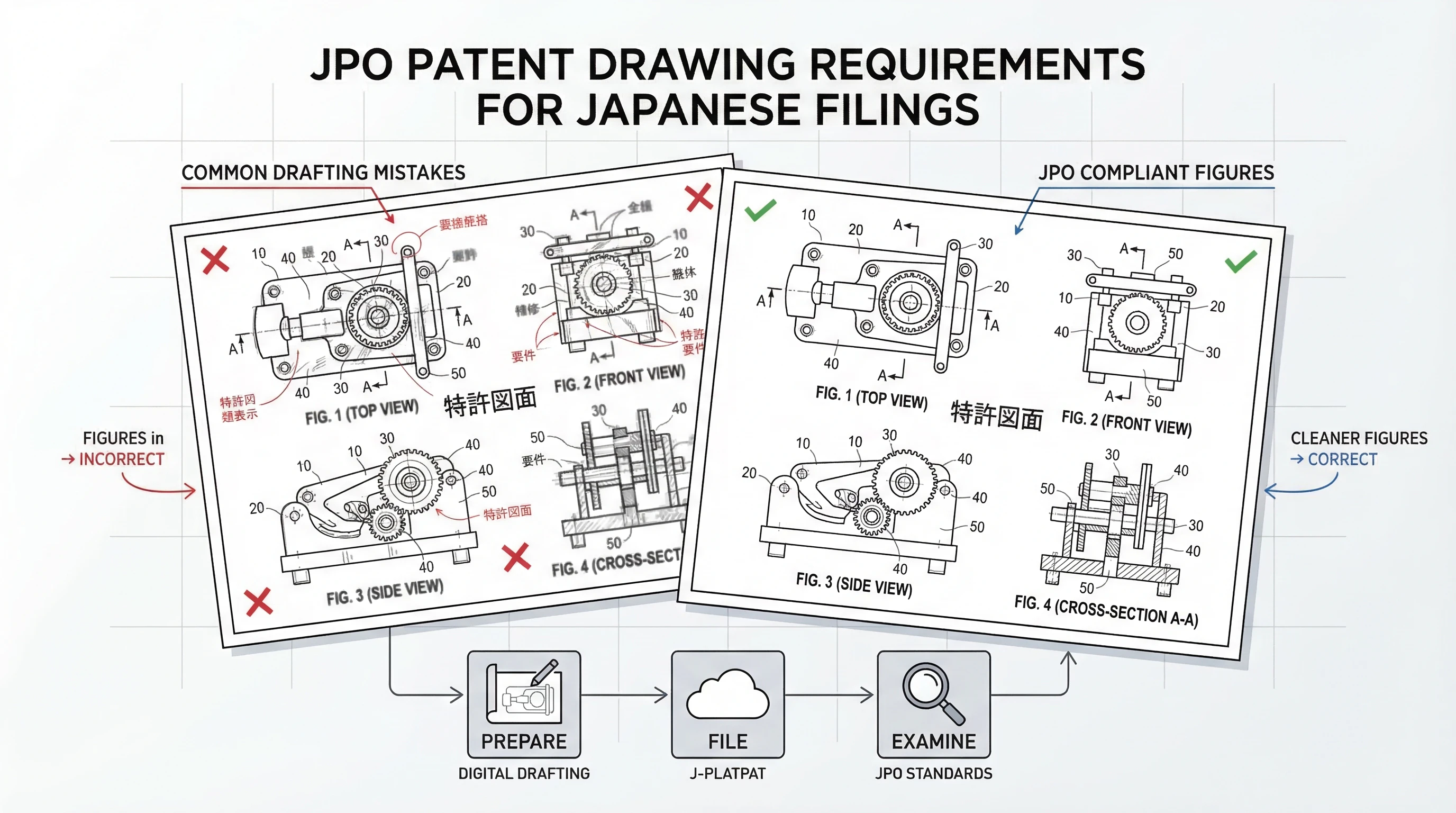

JPO特許図面が「形式拒絶」される本当の理由——日本出願で図面を通すための実務ガイド
様式26、A4余白、参照符号、線幅0.4mm——日本特許庁の形式審査で補正命令を受けないための、出願前チェックの勘所をAIワークフロー視点で整理。
実務で日本出願の図面を扱っていると、拒絶の多くが「発明の中身」ではなく「図面の形式」で起きることに気づきます。新規性でも進歩性でもなく、余白の侵入・参照符号の不一致・線の太さ——本来30分のチェックで防げたはずの問題で、補正命令を受けて手続きが2〜4週間遅れる。これは想像以上に多い。
このノートでは、JPO（日本特許庁）の形式審査で引っかかりやすいポイントだけを、出願前にそのまま使える形で整理します。
結論（先に要点だけ）
- 日本出願の図面トラブルの大半は 「様式26」の物理規定（A4・余白・線幅・参照符号サイズ）で起きる。中身ではなく体裁の問題。
- グローバル共通の1枚マスターをそのまま出しても、JPO向けには余白と図番表記の調整が必要になることが多い。
- 図面を「明細書の付録」ではなく「法的開示文書の一部」として扱うと、後工程（中間応答・分割・外国移行）まで一貫して楽になる。
なぜ日本では「整った図面」がそれほど効くのか
どの庁も読みやすい図面を求めますが、日本の実務ではノイズの少なさと多視図の整合性が特に効きます。製品図・手順図・システム図が混在する案件ほど、図の階層が整理されているかどうかで全体の信頼感が変わります。
JPO向けに強い図面セットは、だいたい次の特徴を持ちます。
- 均一な白黒線（グレースケール・カラー・装飾シェーディングなし）
- 関連視図間で安定した対応関係（正面図と側面図の比率がずれない）
- 小さくても読めるラベル
- 行き当たりばったりではなく、意図を感じる図の並び
様式26：物理規定のチェックリスト
ここが日本出願で最も補正命令につながりやすい部分です。数字で押さえておきます。
| 項目 | JPO 規定 |
|---|---|
| 用紙サイズ | A4（21.0 × 29.7 cm）。同一出願内で混在不可 |
| 最低余白 | 上 2.5 / 左 2.5 / 右 1.5 / 下 1.0 cm |
| 線幅 | 主要構造線は均一・おおむね 0.4 mm 以上 |
| 色 | 原則 黒インクの線画。カラー・写真は申立を伴う例外のみ |
| 参照符号 | 最低 3.2 mm（1/8 インチ）以上、サンセリフ、全図で向き統一 |
| 図番表記 | 各図の上に「【図1】」を日本語で（CNIPA は下なので注意） |
特に 図番が「上」 という点は、中国（CNIPA は図番が下）と逆なので、多国移行案件で取り違えが起きやすい箇所です。
品質が崩れるのは「派手なミス」ではなく「蓄積型のズレ」
JPO向け図面で起きる問題は、目立つ1か所より、じわじわ積み上がるタイプが厄介です。
- 側面図が正面図の比率から少しずつずれていく
- 後半ページでラベルの書式が揺れ始める
- システム図が特許図面ではなくプレゼン資料のように見えてくる
- 意匠寄りの図面セットに複数の線スタイルが混ざる
一つ一つは小さくても、積み重なると出願パッケージ全体の説得力を削ります。

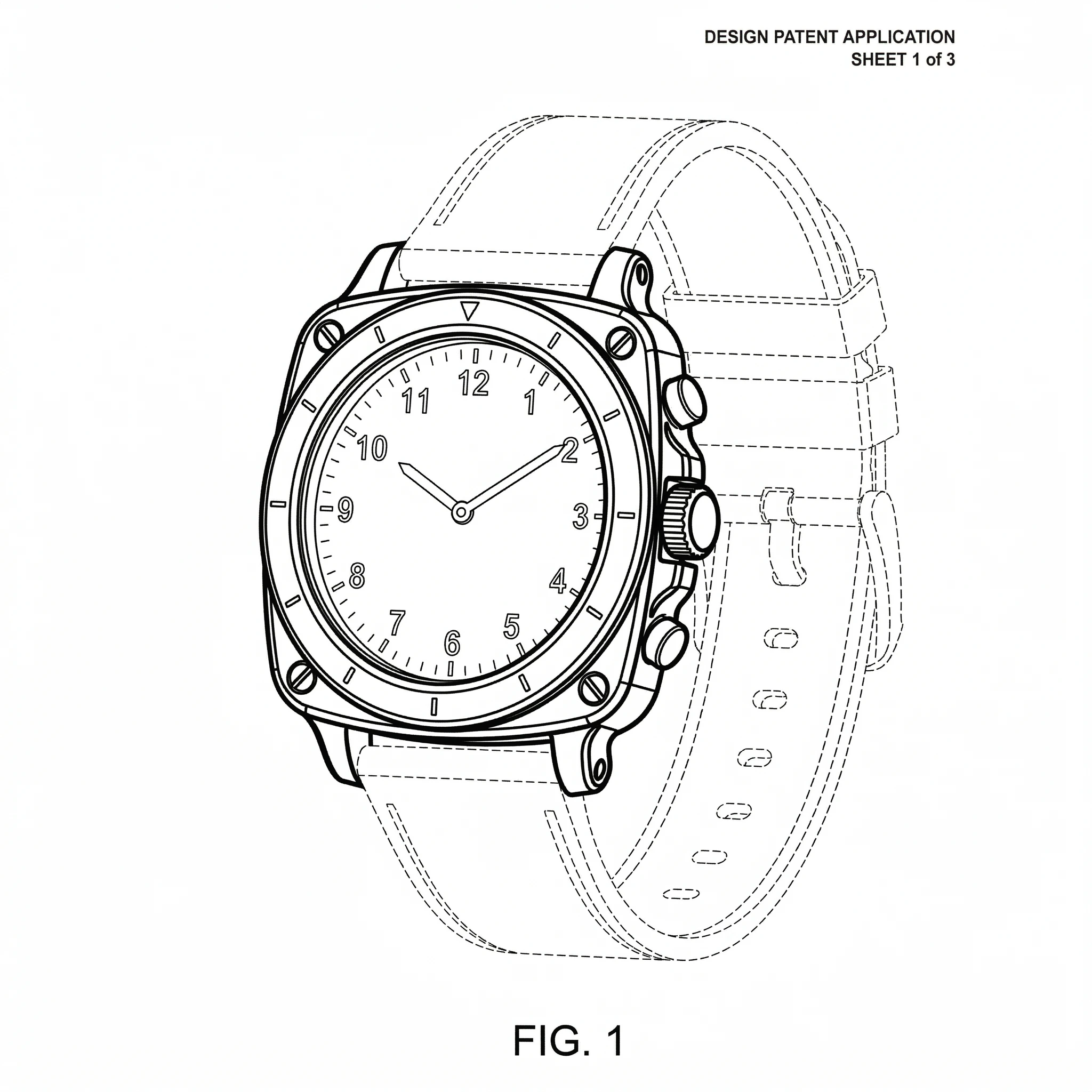

意匠寄り・多視図案件は特に丁寧に
日本では製品や構造物の「見え方」が重要な案件が多く、ある視点で示した輪郭やエッジ条件が、他の関連図で支えられていないと図面セット全体の信頼性が落ちます。意匠寄りの案件では、
- 安定した形状関係
- バランスの取れた視図構成
- 高度に統一された線スタイル
の3点が、機械・電気案件以上に厳しく見られます。
AIワークフローで「形式」を自動的に揃える
従来はこの形式調整をイラストレーターに投げて24〜48時間待っていました。現在は、1枚のベクターマスターを保持したまま、JPO向けの余白・図番・線幅へ自動エクスポートできます。重要なのは「描けるか」より「正確に直せるか」——「参照符号14を筐体右上へ」のような指示を自然言語で出し、他の領域をバイト単位で変えずに反映できるかどうかが、汎用画像ツールと出願グレードのツールを分けます。
FAQ
JPOの図面でカラーや写真は使えますか？
原則は黒インクの線画です。発明の開示にカラーが必須の場合（細胞の染色、組成の段階変化など）に限り、申立を伴って認められます。機械・電気・ソフトウェア発明は白黒線画で揃えるのが安全です。
グローバル共通の図面があるのに、なぜJPO調整が要るのですか？
見やすさ・構成・図番表記（【図1】を上に）・余白が日本様式に合っていないことが多いためです。中身が同じでも体裁で補正命令になり得ます。
USPTOで通った図はJPOでもそのまま通りますか？
そのままは危険です。用紙（Letter→A4）、図番位置、余白規定が異なります。同一マスターから庁別エクスポートするのが定石です。
参照符号のサイズに決まりはありますか？
最低 3.2 mm 以上、サンセリフ、全図で向きを統一。引出線は他の符号や図形と重ならないよう、屈曲線（エルボー）で整理すると読みやすくなります。
