細胞膜の描き方（流動モザイクモデル）
細胞膜は一見すると単純です。点が二列に並び、その間にいくつかの「かたまり」が浮かんでいるだけに見えます。しかし流動モザイクモデルは、その一枚の図にたくさんの情報を詰め込んでいます。細部を間違えた図は、そのまま誤った生物学を教えてしまいます。リン脂質の向き、タンパク質の位置を正しく描き、しかも全体が「固定された壁」ではなく「流動的」に見える必要があります。
この記事では、正しくラベル付けした細胞膜の図の描き方、よくある間違い、そして SciDraw AI Cell Membrane Diagram Generator を使ってきれいな図を作る方法を紹介します。

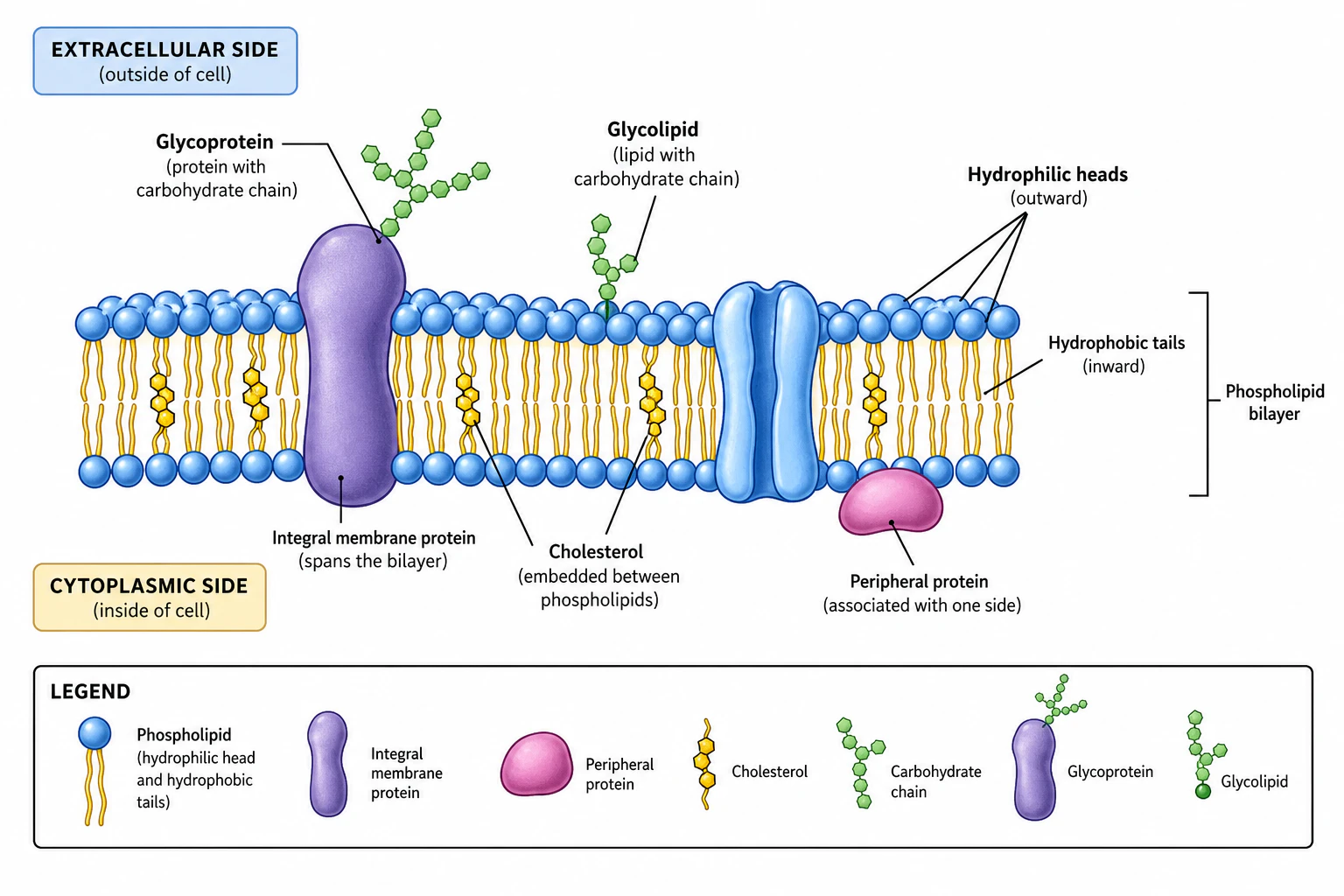

よい流動モザイク図には、リン脂質二重層、埋め込まれたタンパク質と表面のタンパク質、コレステロール、外側に伸びる糖鎖が描かれています。
まず結論：流動モザイクモデルとは
流動モザイクモデルは、細胞膜を「タンパク質が散りばめられた、流動性のあるリン脂質二重層」として説明します。「流動」とは、リン脂質や多くのタンパク質がそれぞれの層の中を横方向に動けることを指します。「モザイク」とは、膜が一枚の均一なシートではなく、さまざまな分子の寄せ集めであることを指します。親水性のリン酸頭部は細胞の内外の水環境に向き、疎水性の脂肪酸の尾部は内側、水から離れる向きを向きます。タンパク質・コレステロール・糖鎖が加わって全体像が完成します。
この二面性こそ、膜が機能する理由です。疎水性の内部はイオンや大きな極性分子が自由に通り抜けるのを防ぎ、細胞は外界とは異なる内部環境を保てます。そして流動的でモザイク状の構造が、制御された「例外の通り道」を提供します。チャネル・輸送体・受容体が、特定の物質やシグナルだけを通すのです。よい図は、この二つ、すなわち「障壁」と「ゲート」を同時に見せるべきです。
細胞膜の構成要素
描き始める前に、それぞれの部品の働きを知っておくと役立ちます。働きが分かれば、どこに置き、どうラベル付けするかが見えてくるからです。完全な流動モザイク図に入れたい構成要素は次のとおりです。
| 構造 | 働き |
|---|---|
| リン脂質二重層 | 基本となる二層の障壁を作る。頭部は水側、尾部は内側 |
| 親水性の頭部 | 両側の水と相互作用するリン酸基 |
| 疎水性の尾部 | 水を排除し二重層を密閉する脂肪酸鎖 |
| 内在性（膜貫通）タンパク質 | 二重層を貫通し、チャネル・輸送体・受容体として働く |
| 表在性タンパク質 | 膜の表面に付着し、シグナル伝達や構造を助ける |
| コレステロール | リン脂質の間に入り、流動性と安定性を調節する |
| 糖タンパク質 | 糖鎖を持つタンパク質。細胞認識とシグナル伝達 |
| 糖脂質 | 糖鎖を持つ脂質。認識と膜表面の目印 |
| 糖鎖 | 外側表面から伸び、識別や接着に関わる |
よくある間違い
間違い1：リン脂質の向きが逆
最もよくある間違いです。リン酸頭部は両側の水環境に向けて外側を向き、二層の尾部は中央で出会わなければなりません。尾部が水のほうを向いていたら、その図は上下逆さまです。
間違い2：膜を固く見せてしまう
等間隔で同じ形のリン脂質が並んだ壁は、「流動」という言葉と矛盾します。リン脂質を少しずらし、タンパク質の位置に変化をつけ、尾部の間にコレステロールを挟むと、レンガの壁ではなく「動くモザイク」として読み取れます。
間違い3：糖鎖を両側に描く
糖タンパク質と糖脂質の糖鎖は、細胞膜の外側（細胞外側）にだけ付いています。細胞質側に糖鎖を描くのは事実誤認であり、採点ですぐに見抜かれます。
間違い4：内在性タンパク質と表在性タンパク質を混同する
内在性タンパク質は二重層に埋め込まれ、しばしば膜を貫通します。表在性タンパク質は表面にとどまります。イオンを通すチャネルタンパク質は、上に乗るのではなく端から端まで貫通していなければなりません。輸送を加えるときは、この区別が重要です。促進拡散も能動輸送も内在性タンパク質に頼るため、これらの経路は実際に膜を貫通するタンパク質を通る必要があります。
SciDraw AI で細胞膜の図を描く
SciDraw AI は、平易な言葉での説明から膜を描いてラベル付けします。そのため作業の中心は、どの構成要素とどの輸送過程を見せたいかを伝えることです。
ステップ1：二重層と向きを説明する
まず構造を説明し、向きを明示して、頭部と尾部が正しい位置に来るようにします。
Create a labeled fluid mosaic model of the cell membrane. Show a phospholipid bilayer with hydrophilic phosphate heads facing the extracellular fluid and the cytoplasm, and hydrophobic fatty-acid tails meeting in the middle. Label the bilayer, heads, and tails.
ステップ2：タンパク質・コレステロール・糖類を加える
モザイクの構成要素を重ね、糖鎖は外側にだけ付くことを明示します。
Add integral transmembrane proteins acting as channels and receptors, peripheral proteins on the inner surface, cholesterol molecules between the phospholipid tails, and glycoproteins and glycolipids with carbohydrate chains on the extracellular side only. Keep the layout fluid and slightly irregular rather than rigid.
ステップ3：物質輸送を示す（任意）
物質輸送は、そもそもこの図を描く主な理由の一つです。二重層は小さな非極性分子だけを自力で通し、水・イオン・グルコースなどの極性物質には手助けが要ります。受動的な経路（拡散・浸透・促進拡散）は濃度勾配に従いエネルギーを使いません。能動輸送は勾配に逆らい ATP を消費します。輸送についての図なら、これらの過程を構造と一緒に指定しましょう。
Add membrane transport: simple diffusion of small molecules through the bilayer, osmosis of water, facilitated diffusion through a channel protein, and active transport through a carrier protein using ATP. Label each pathway and show the direction of movement with arrows.
ステップ4：レベルとスタイルを決める
この図が誰のためのものかを SciDraw AI に伝えると、詳しさが合います。
Use a clean biology textbook style suitable for high school and introductory college. Clear labels, readable arrows, and a simple color scheme that distinguishes proteins, lipids, cholesterol, and carbohydrates.
モデルは説明から生成するため、まれにラベルの位置を誤ったり構造を簡略化したりします。学習プリント・スライド・レポートに入れる前に、必ず自分の教科書と照らし合わせて確認してください。特に頭部と尾部の向き、糖鎖がどちらの面に付いているかに注意しましょう。
自分で作ってみたくなりましたか。SciDraw AI Cell Membrane Diagram Generator から始めるか、SciDraw AI で他の生物の図も探してみてください。
