ラベル付き人体解剖図の描き方：全身・臓器・器官系を整理する
よい解剖図は、二つの仕事を同時にこなします。一つは、構造を位置・比率・向きまで解剖学的に妥当な形で、ひと目で分かるように描くこと。もう一つは、それぞれの構造を明確で曖昧さのないラベルで指し示すことです。どちらか一方でも崩れると、図は教材としての役目を果たせなくなります。試験勉強でも、看護用の配布資料でも、授業のスライドでも、考え方は同じです。
この記事では、ラベル付き解剖図に必要な要素、全身・器官系の図と単一臓器の図の違い、そして普通の言葉で書いた説明から SciDraw AI の解剖図ツール で図を作る方法を紹介します。
よい人体解剖図は、構造を解剖学的に妥当に描き、すべての引き出しラベルが一つの部位だけを指すようにします。
まず結論：よい解剖図の条件とは
よいラベル付き解剖図には、四つの条件があります。一つ目は、正確な構造。位置・比率・向きがおおむね正しく、見て分かること。二つ目は、整ったラベル。引き出し線が一つの構造だけを指し、線どうしが交差しないこと。三つ目は、適切な範囲。全身・器官系レベルの概観か、拡大した単一臓器のどちらかにし、両方を詰め込まないこと。四つ目は、統一された見た目。色・ラベルの書体・線の太さの意味が、図全体で一貫していることです。
ほかのすべてを決めるのが、この「範囲」です。全身図や器官系の図は「どこにあるか」に答えるもので、臓器を全体の中に配置して位置をつかませます。単一臓器の図は「どう成り立っているか」に答えるもので、内部構造がはっきりラベルできる大きさになるまで拡大します。答えたい問いに合うほうを選べば、残りの判断は自然と定まります。
代表的な解剖図の種類とラベルすべき構造
| 図の種類 | 典型的な範囲 | ラベルすべき主な構造 |
|---|---|---|

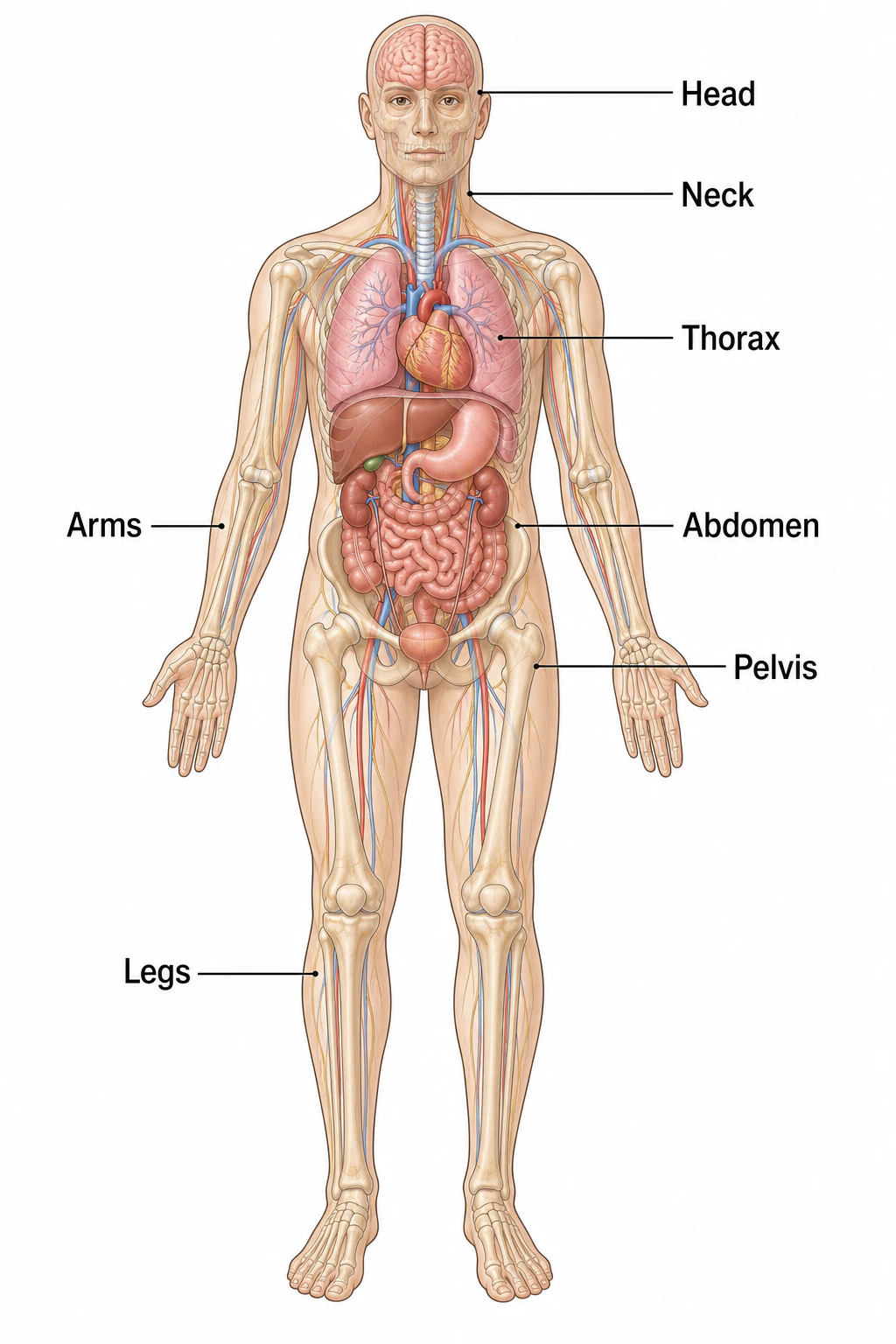

| 全身 | 骨格・筋肉・体表区分 | 頭部、胸部、腹部、四肢、主な目印 |
| 器官系 | 一度に一つの系 | その系の臓器と経路のみ |
| 心臓 | 単一臓器、断面 | 心房、心室、弁、大動脈、大静脈 |
| 脳 | 単一臓器、側面または矢状面 | 脳葉、小脳、脳幹、脳梁 |
| 肺・呼吸器 | 臓器と気道 | 気管、気管支、肺葉、肺胞、横隔膜 |
| 腎臓 | 単一臓器、断面 | 皮質、髄質、腎盂、尿管、ネフロン |
| 消化器系 | 系の概観 | 食道、胃、肝臓、腸、膵臓 |
| 細胞・組織 | 顕微レベル | 各細胞小器官や組織の層を個別に |
よくある間違い
全身と臓器の細部を一枚に詰め込む
全身像と心臓の詳細な断面を同じ図に収めようとすると、ごちゃごちゃした画面になり、どちらも十分に伝わりません。まず範囲を決めましょう。全身や系レベルの概観で「どこにあるか」を示し、単一臓器の図で「一つの構造がどう成り立っているか」を示す、というように分けます。
引き出し線が乱れる・交差する
解剖図はラベルで崩れることが多いものです。引き出し線は一つの構造だけを指し、短くまとめ、ほかの線と交差させないようにします。ラベルは外側の余白に沿って並べ、水平に保つと読みやすくなります。構造が正しくても、ラベルが分かりにくければ、結局は分かりにくい図のままです。
向きや左右を取り違える
解剖学には約束事があり、それを無意識に破ると誤りになります。断面は通常、決まった角度から見ます。左右は見る人ではなく、被験者本人の視点で表します。たとえば心臓の左心室は、見る人から見ると右側に位置します。ラベルにも守るべき約束があります。くだけた俗称ではなく正式な解剖学用語を使う、図全体で言語を一つにそろえる、関連するラベルは血液や空気が系を流れる順序など論理的な順番で並べる、といった点です。視点を先に決め、最後まで一貫させましょう。
解剖図を医学的な参照資料として使う
これがいちばん大切な点です。SciDraw AI を含む作図ツールは、あなたの説明から解剖学的に「妥当な」図を作るのであって、検証済みの医学的参照資料を作るわけではありません。教材や学習用の図としては非常に役立ちますが、臨床的に頼る前には、必ず信頼できる解剖学の教科書やアトラスで構造・位置・ラベルを確認してください。
SciDraw AI で解剖図を作る
SciDraw AI は、普通の言葉で書いた説明から解剖図を描き、ラベルを付けてくれます。構造・視点・付けたいラベルを書けば、整った下書きが出てくるので、それを調整していきます。手順は短く済みます。
ステップ 1：範囲と視点を決める
解剖図ツール を開き、入力する前に何を描くかを決めます。臓器や系、視点（前面・側面・断面）、対象レベルを示しましょう。「全身骨格、前面観」と「心臓一つの断面」はまったく別の依頼なので、具体的に書きます。
ステップ 2：必要なラベルを挙げる
ラベルはプロンプトの最も重要な部分です。運任せにせず一つずつ明記し、対象者が実際に学び、試験で問われる内容に絞ります。
ステップ 3：分かりやすいプロンプトを書く
うまくいく心臓の例：
Create a labeled anatomy diagram of the human heart in cross-section, anterior view. Label the right atrium, left atrium, right ventricle, left ventricle, tricuspid valve, mitral valve, aorta, pulmonary artery, superior vena cava, and inferior vena cava. Use clean callout labels with leader lines that do not cross. Classroom biology style.
器官系の例：
Create a labeled human body systems diagram showing the digestive system, anterior view. Label the esophagus, stomach, liver, gallbladder, pancreas, small intestine, and large intestine. Keep labels along the margins with simple leader lines. Nursing study style.
ステップ 4：調整し、そして確認する
範囲を調整し、ラベルを入れ替え、視点を変えて、下書きがすっきり読めるまで整えます。そして最も大切な手順を行います。学習・授業・臨床のどの場面で使うにせよ、信頼できる解剖学の資料と照らし合わせて、すべての構造とラベルを確認してください。とくに位置、左右の向き、解剖学用語のつづりには注意しましょう。AI の下書きが微妙に間違えやすいのは、まさにこうした細部です。
解剖図はあらゆる場面で登場し、対象ごとに少しずつ必要な版が変わります。高校生物や大学の授業ではすっきりした系の概観が、看護の配布資料では患者ケアに関わる臓器と経路が、医学部の学習ノートでは細部と正確な用語が、教室のスライドでは後ろの席からでも読める大きなラベルが求められます。SciDraw AI は、こうしたどの用途にもラベル付きの出発点をすばやく用意してくれるので、作図ソフトと格闘する代わりに解剖学そのものを学ぶ時間に充てられます。図はこちらから始められます：https://sci-draw.com/anatomy-diagram。
