研究の概念フレームワーク図の作り方：例、テンプレート、AIプロンプト
概念フレームワーク図とは、研究で扱う主要な概念や変数が互いにどう関係しているかを示した図です。卒論や修論、博士論文、研究計画書をはじめ、教育研究、社会科学、公共衛生、経営学など、さまざまな分野でよく登場します。
ただ、本当に難しいのは箱と矢印をきれいに描くことではありません。どの変数が独立変数で、どれが従属変数なのか。媒介変数や調整変数はどこに位置づけるのか。そして矢印は影響を指しているのか、関連なのか、仮説なのか、それとも時間的な順序なのか。こうした点をはっきりさせることこそが肝心です。
この記事では、概念フレームワーク図の作り方と、SciDraw AI Conceptual Framework Maker で使えるプロンプトを紹介していきます。
よい概念フレームワーク図は、読者が方法のセクションにたどり着く前に、研究の論理を伝えてくれます。
概念フレームワーク図とは
概念フレームワーク図は、研究で想定している概念・構成概念・変数のあいだの関係を可視化したものです。一般的には、次のような要素を含みます。
- 独立変数
- 従属変数
- 媒介変数
- 調整変数
- 統制変数
- 方向を示す矢印
- 仮説パスのラベル
手順を示すフローチャートとは違い、概念フレームワークが示すのは理論的・仮説的な関係です。
よくある失敗
すべての箱が同じ意味に見えてしまう
独立変数、媒介変数、調整変数、従属変数は、それぞれ役割が異なります。違うのであれば、配置やラベルできちんと区別しましょう。
矢印の意味が説明されていない
矢印は、影響・関連・媒介・調整・順序・フィードバックなど、必ず何かを意味しているはずです。その意味を曖昧なままにしないことが大切です。
仮説と図が食い違っている
図に描かれているパスが、本文の仮説や分析モデルに出てこない。これでは読者は混乱してしまいます。
文献レビューの概念をすべて詰め込んでしまう
概念フレームワークは文献マップではありません。研究問題に直接関係する要素だけに絞り込みましょう。
基本要素
| 要素 | 意味 | 配置の目安 |
|---|---|---|
| 独立変数 | 結果を説明する要因 | 左側 |
| 従属変数 | 説明される結果 | 右側 |
| 媒介変数 | 影響のメカニズム | 中央 |
| 調整変数 | 関係の強さや方向を変える要因 | 矢印の近く |
| 統制変数 | 考慮するが主役ではない要因 | 小さめの箱 |
| 仮説パス | 検証する関係 | ラベル付き矢印 |

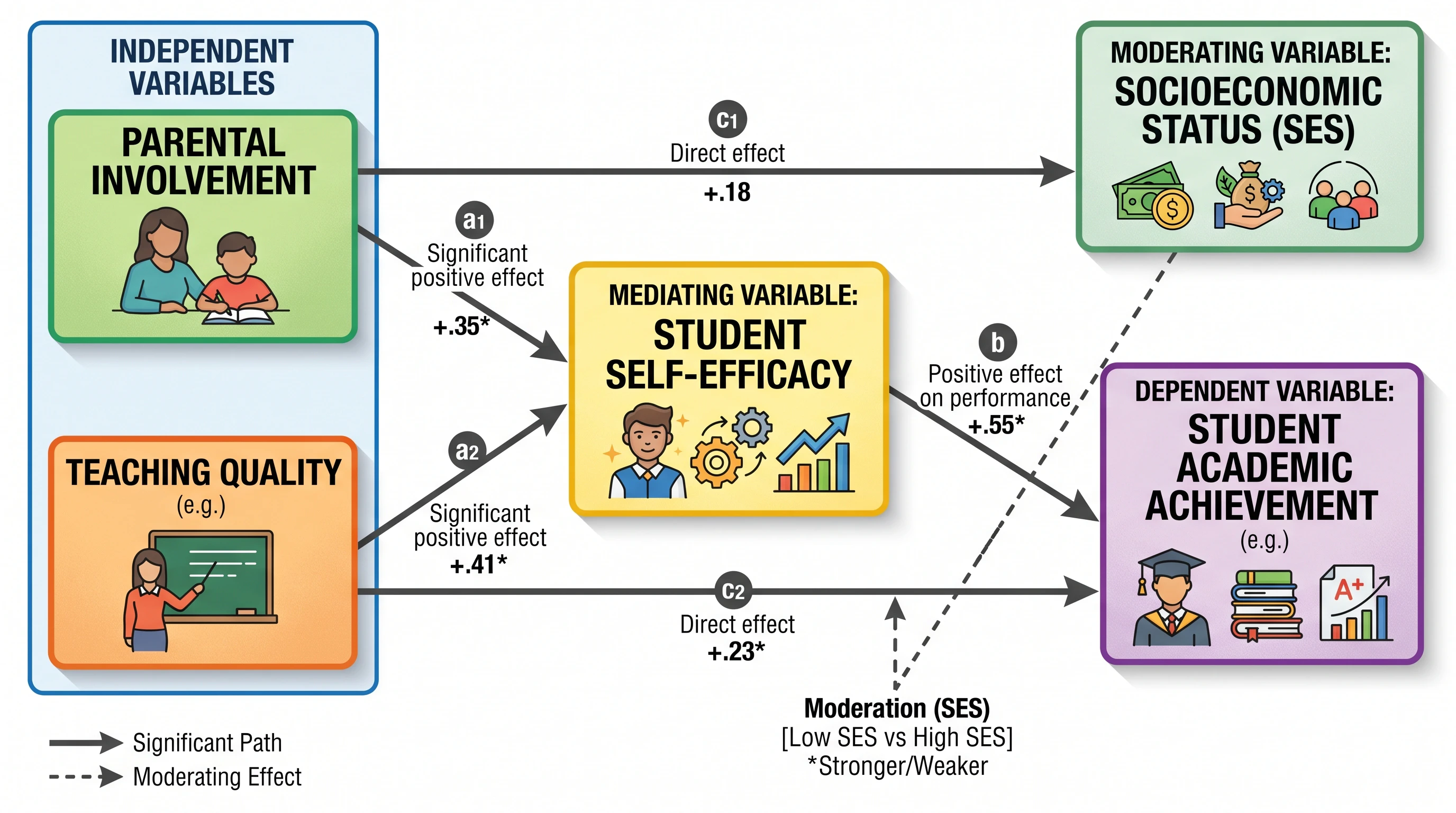

例1：教育研究
研究質問：
保護者の関与と授業の質は、学生の学業達成にどう影響するか。
構成例：
- 独立変数：保護者の関与、授業の質
- 媒介変数：自己効力感
- 調整変数：社会経済的地位
- 従属変数：学業達成
プロンプト：
Create a conceptual framework diagram for an education study. Show parental involvement and teaching quality as independent variables, student self-efficacy as a mediator, socioeconomic status as a moderator, and academic achievement as the dependent variable. Use labeled arrows and a clean thesis-ready layout.

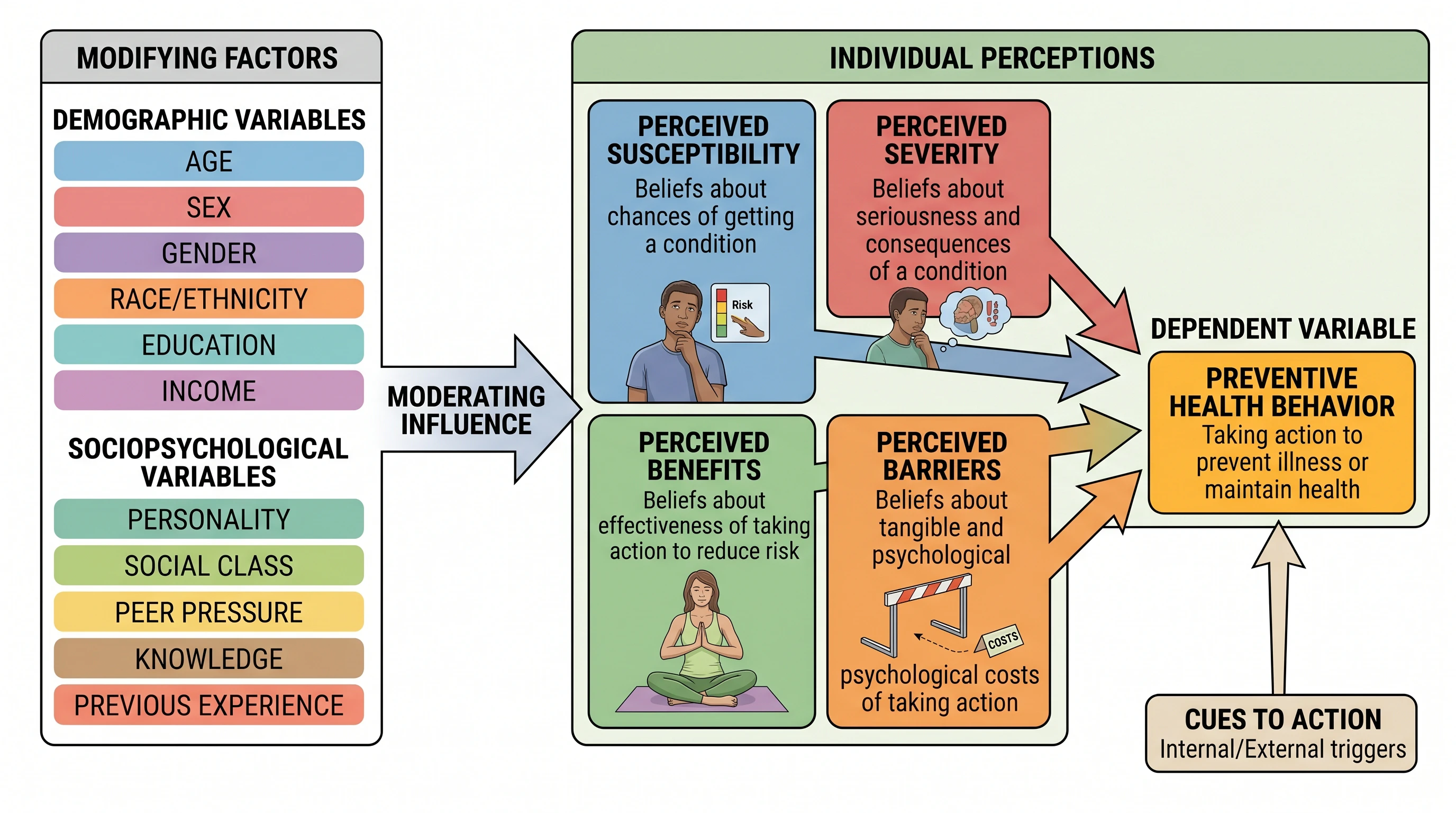

例2：公衆衛生
公衆衛生の図では、行動要因、人口統計的要因、健康行動を整理して示します。
Health Belief Model を使う場合は、感受性、重症度、利益、障壁、行動のきっかけ、予防行動といった要素を扱うことになります。ここで大事なのは、単語をただ並べるのではなく、どの要因がどの行動につながるのかをきちんと示すことです。

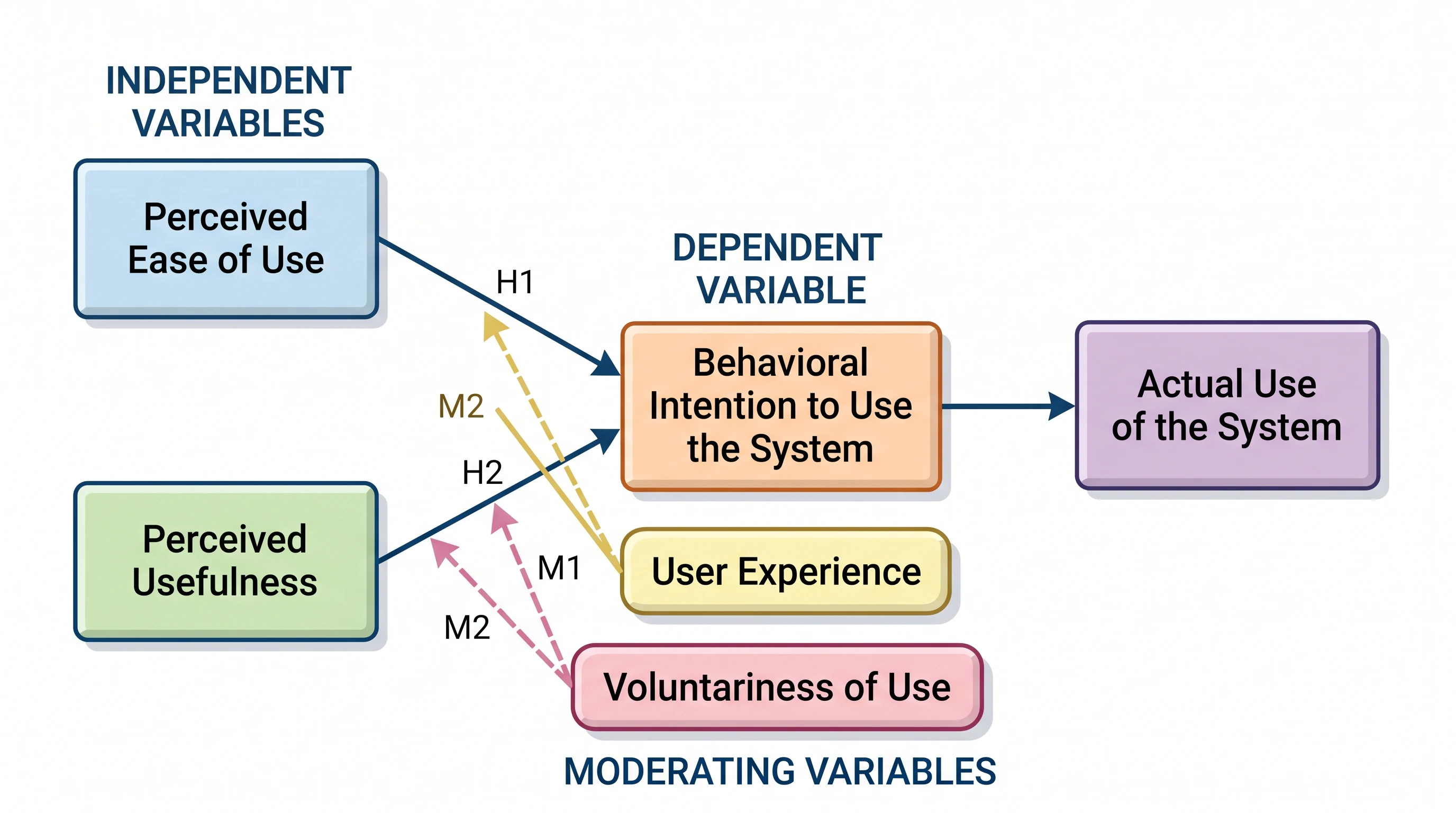

例3：技術受容モデル
教育技術、情報システム、AIツール利用といった研究では、TAM 型の図がよく使われます。
技術受容の図では、似た概念が多いぶん、パスのラベルがとりわけ重要になります。
プロンプト：
Create a conceptual framework diagram based on the Technology Acceptance Model. Show perceived usefulness and perceived ease of use leading to behavioral intention, which leads to actual use. Add user experience as a moderator. Label each path and keep the diagram suitable for a research proposal.
作り方の手順
研究質問から始める
まずは研究質問を一文で書いてみましょう。図がその一文に対応しないようなら、範囲が広すぎるサインかもしれません。
変数の役割を先に決める
図を描き始める前に、次のように整理しておきます。
IV: teaching quality
IV: parental involvement
Mediator: student self-efficacy
Moderator: socioeconomic status
DV: academic achievement
矢印の意味を決める
実線は直接効果、破線は調整効果や文脈要因、といった具合に線種に意味を持たせると、ぐっと読みやすくなります。
ラベルは短くする
長い定義は本文に回し、図中の箱には短い名称だけを入れましょう。
SciDraw AI で作る
SciDraw AI Conceptual Framework Maker なら、変数と関係を文章で入力するだけで図を作れます。
悪いプロンプト：
Make a framework about student learning.
良いプロンプト：
Create a conceptual framework diagram for online learning outcomes. Independent variables: platform usability and instructor presence. Mediator: learner engagement. Moderator: digital literacy. Dependent variable: course completion. Use clean academic style and label variable roles.
提出前チェックリスト
- すべての変数が本文で説明されているか。
- 矢印が仮説や理論に対応しているか。
- 媒介と調整が区別できるか。
- 従属変数が一目でわかるか。
- 図だけで研究の論理が理解できるか。
- キャプションで線種や矢印の意味を説明しているか。
FAQ
概念フレームワークと理論的フレームワークは同じですか？
同じではありません。理論的フレームワークが背景にある理論を説明するのに対し、概念フレームワーク図は本研究の変数関係を可視化するものです。
すべての論文に必要ですか？
いいえ。変数や仮説の関係が複雑な研究で、特に効果を発揮します。
AIで作成してもよいですか？
下書きには有効です。ただし、理論・仮説・分析計画と矛盾していないかどうかは、研究者自身が確認してください。
作成はこちらから：SciDraw AI Conceptual Framework Maker。
