VPCルートサーバを動かしてみてAmazon EVS以外での使い道を模索する（動作編）

VPCルートサーバをEVS以外の使い道を考えてみる

はじめに

• VPCルートサーバは、昨年のre:InventのEVSのセッションのスライドで初お目見えで、2025年4月に一般公開されました。本来の利用目的はAmazon EVSのOverlay（NSXで作成されたサブネット）とVPCやオンプレとの経路交換のために作成されたサービスです。VMware Cloud on AWSはVMwareが管理するVPCにデプロイされて、ENIだけが見える形になっていたため、どのような形でRoutingを実現していたかは分かりませんが、Amazon EVSはVCFベースでユーザVPCにデプロイされる関係で、このようなサービスが必要になったと推察します。

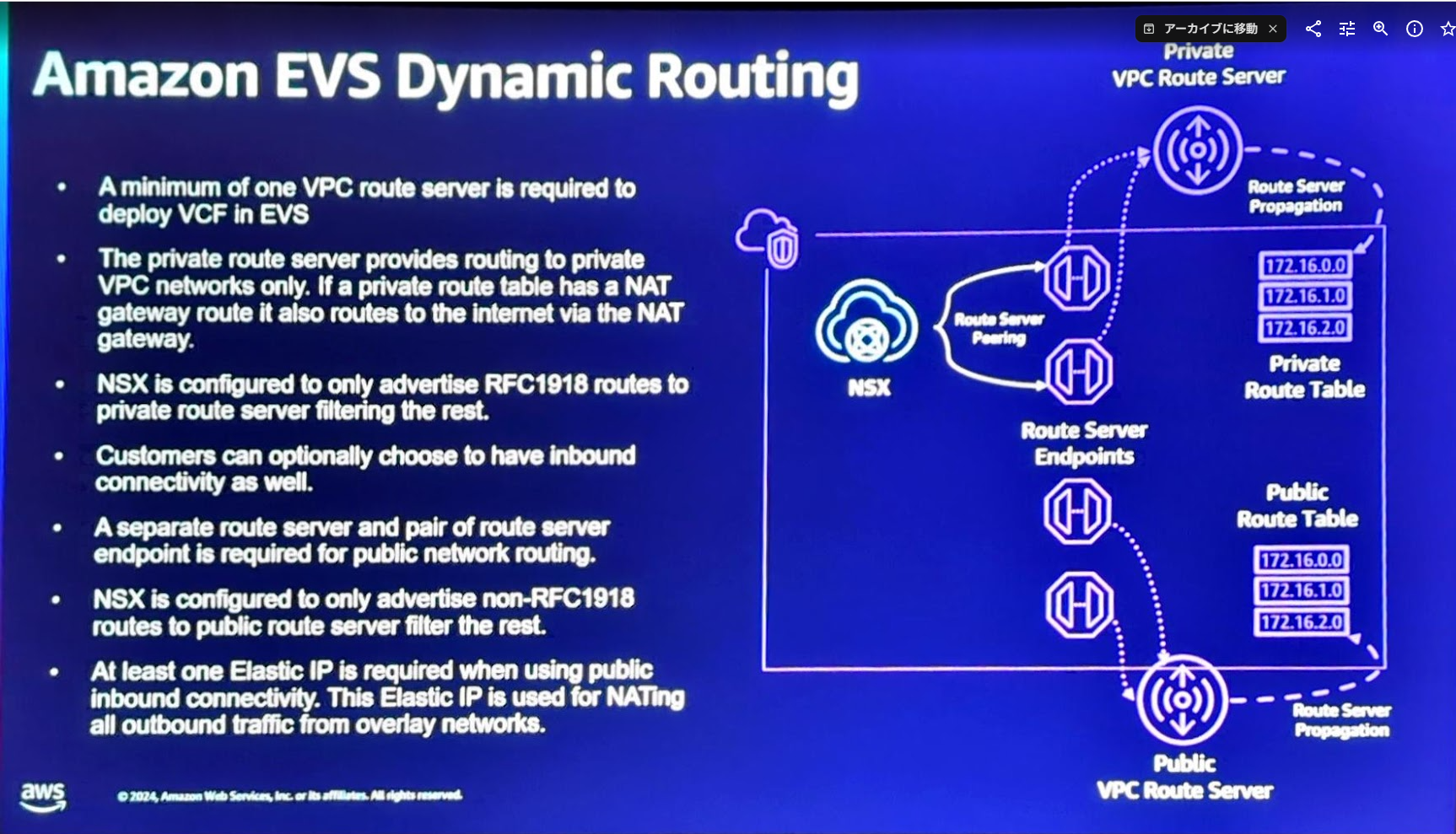

• スライドはre:Invent 2024のAmazon EVSのテクニカルセッションの抜粋
  Amazon EVS Dynamic RoutingでVPC Route Serverが初お目見えしました。


• VPCルートサーバの本来の目的は、NSXのT0-Router（外部接続用のEdge）とBGPで接続を行い、経路を受け取りVPCのRoute Tableに経路を交換することが目的ですが、今回vyosで接続してみることで、ネットワークアプライアンスがBGPで経路を直接流し込めるので、いろいろな使い方ができるのでは？と考えています。今回はvyosを用いて、実際にVPCルートサーバと接続し、VPCのRoute Tableへの見え方と、オンプレミスから通信ができるところまでを確認していきます。（問題はVPCルートサーバの価格）

実際にVPCルートサーバを動かしてみます

用意するもの・環境

• VPCおよびサブネット
• オンプレミスと接続するためのVPNおよびTransit Gateway
• VPCルートサーバと接続するためのアプライアンス（今回はvyos）

今回は、Nutanix Cloud Cluster on AWSの環境がちょうどあったので活用します。

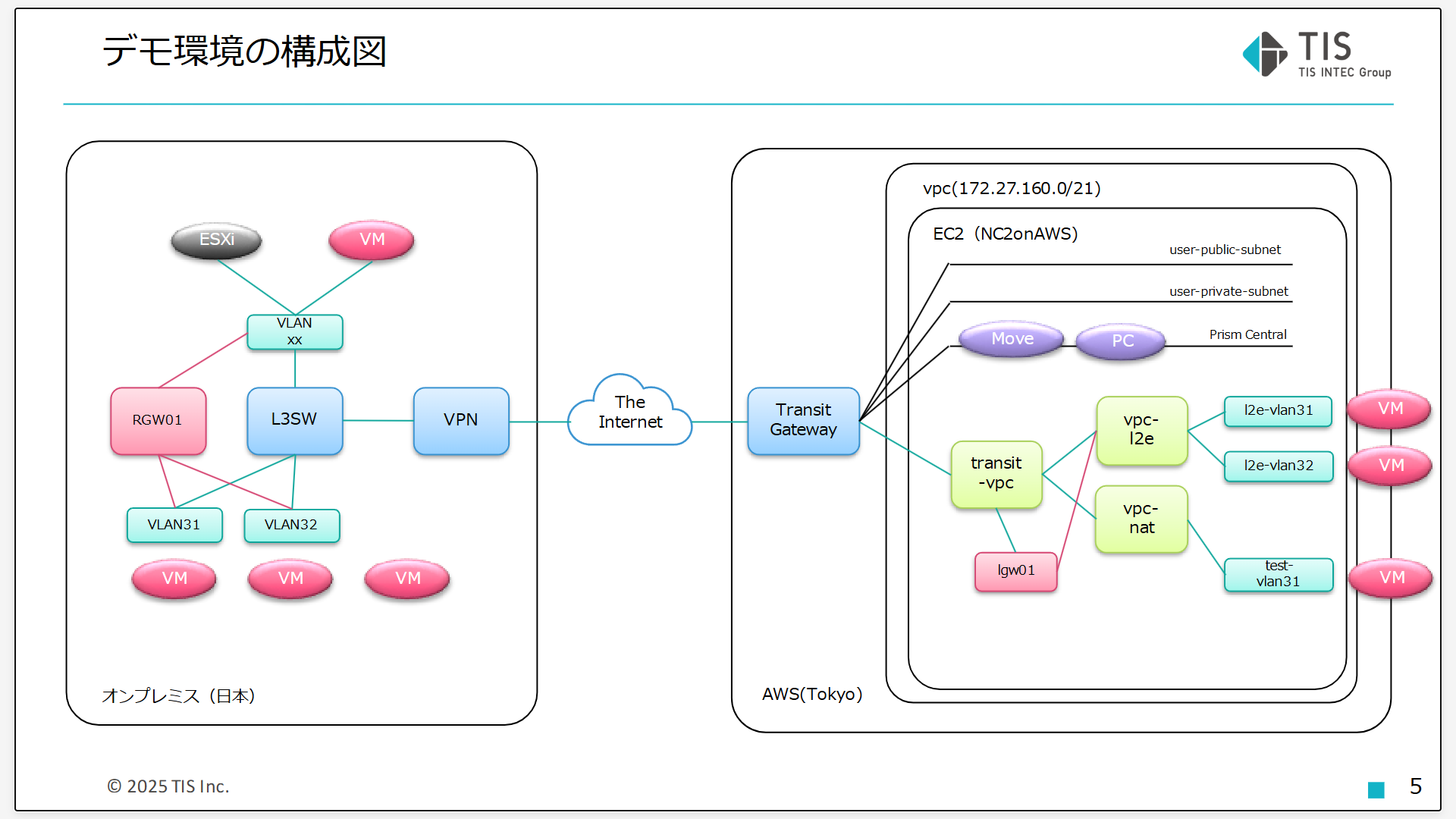

先日のデモで使ったスライドの抜粋はこちら
スライドでは表現されていませんが、FVN(Flow Virtual Network）用のサブネットが作られており、そちらにVYOSとVPCルートサーバのエンドポイントを作成しています。

VPCルートサーバですが思ったより高額です。

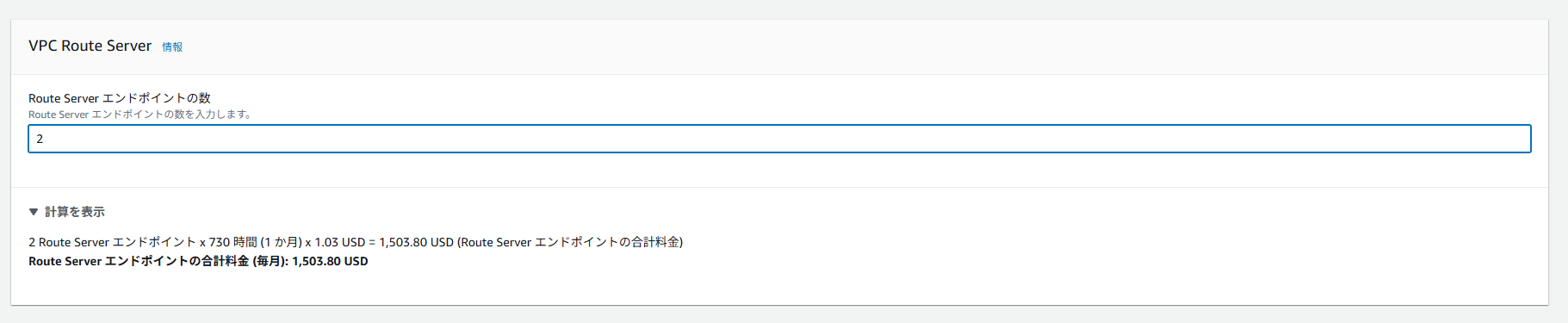

試したあとの消し忘れにご注意ください。2エンドポイントで$1,503です。

re:Invent 2024のセッションの講師に軽く聞いてみたんですが、EVS用だとは言っていましたが、他の用途で使って良いかは明言できないとのこと。普通にユーザがデプロイできるので使っても怒られないとは思いますが、本番利用時は熟慮頂ければと思います・・・。

お値段はこちら。$1.03/Hなのでまぁまぁシビれる。

環境設定

作業の流れ

作業の流れをまとめます。
1．Route Server作成
2．Endpoint作成
3．VPCの紐付け
4．反映するルートテーブルの選択
5．BGPのPeerの作成
6．確認
7．削除（絶対忘れない）

VPC Route Serverのデプロイ

• VPCの画面の下の方にルートサーバーと表示されています。クリックすれば入れます。
  こちらの画面から作成します。（素材の都合上これだけオレゴンです・・・）

• ルートサーバを作成をクリックでこちらの画面になります。
  名前、Route ServerのAS番号、ルートの保持期間（分単位 or なし）、SNS通知などを選択します。
  作成ボタンを押下すると作成されます。

• 作成されたルートサーバーはこちら

• VPCの紐付けを行います。
  VPCを選択し、ルートサーバを関連付けるを押下します。

• ルートテーブルの紐付け
  伝搬を選択肢、関連付けるルートテーブルを選択し、伝搬を有効にします。
  ルートテーブルは複数選択可能です。

• ルートサーバエンドポイントを作成します。
  ルートサーバエンドポイントは、BGP接続を行うアプライアンスが存在するサブネットに作成します。
  eBGP Multihopはサポートしませんのでご注意ください。
  また、エンドポイントのIPの選択もできません。（これは選択できるようになってほしい・・・）

• ルートサーバピアを作成します。
  今回は、vyosで接続を行います。IPアドレスやAS番号の他キープアライブかBFDの選択が必要です。

• vyosの準備
  vyosを準備します。
  vyosのサンプルは、複数のStaticをblackholeに落として、それをBGPに配信します。
  Loopbackに172.20.255.1を作っており、PINGのターゲット用、networkコマンドで配信します。

vyosのサンプルConfig

set bgp address-family ipv4-unicast network 172.20.255.1/32
set bgp address-family ipv4-unicast redistribute static
set bgp neighbor 172.27.160.151 address-family ipv4-unicast nexthop-self
set bgp neighbor 172.27.160.151 address-family ipv4-unicast soft-reconfiguration inbound
set bgp neighbor 172.27.160.151 remote-as '65102'
set bgp neighbor 172.27.160.151 timers connect '10'
set bgp neighbor 172.27.160.151 timers holdtime '40'
set bgp neighbor 172.27.160.151 timers keepalive '10'
set bgp system-as '65103'
set static route 172.20.0.0/24 blackhole
set static route 172.20.1.0/24 blackhole
set static route 172.20.2.0/24 blackhole
set static route 172.20.3.0/24 blackhole
set static route 172.20.4.0/24 blackhole
set static route 172.20.5.0/24 blackhole
set static route 172.20.6.0/24 blackhole
set static route 172.20.7.0/24 blackhole
set static route 172.20.8.0/24 blackhole
set static route 172.20.9.0/24 blackhole

実行結果

vyosから見える結果

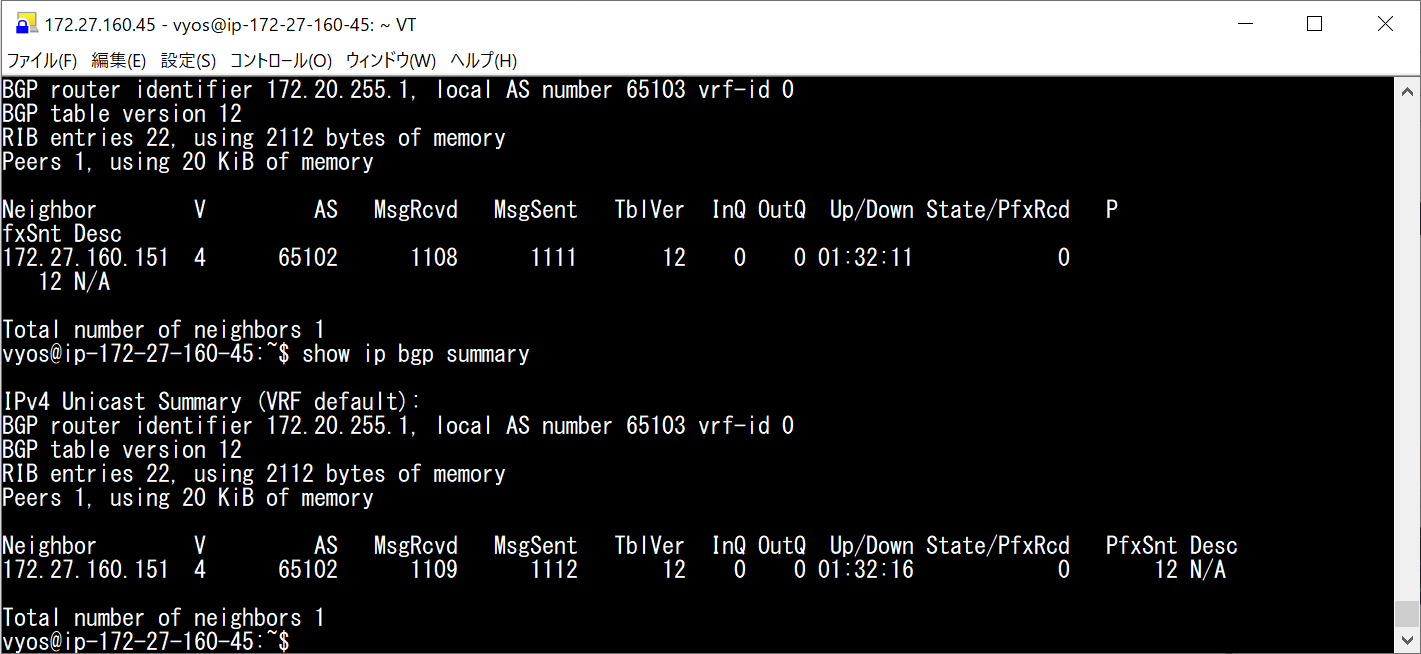

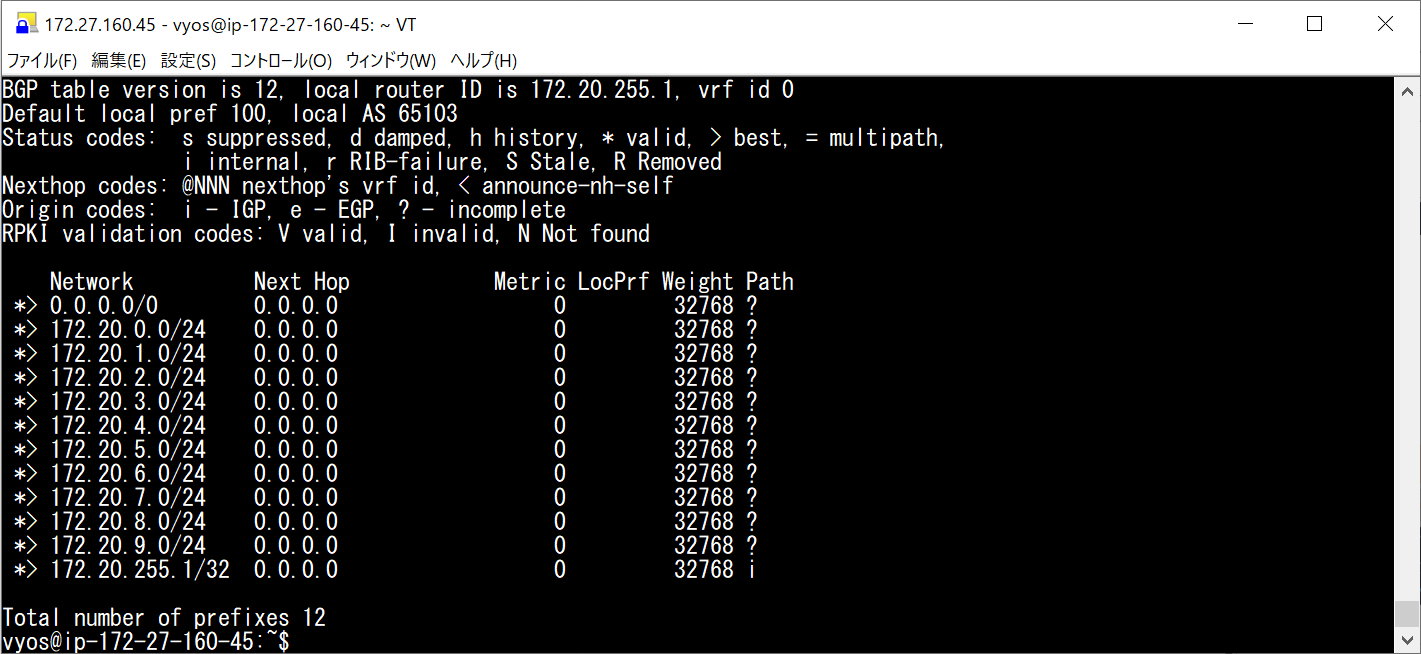

show ip bgp summary

show ip bgp nei 172.27.160.151 advertised-routes

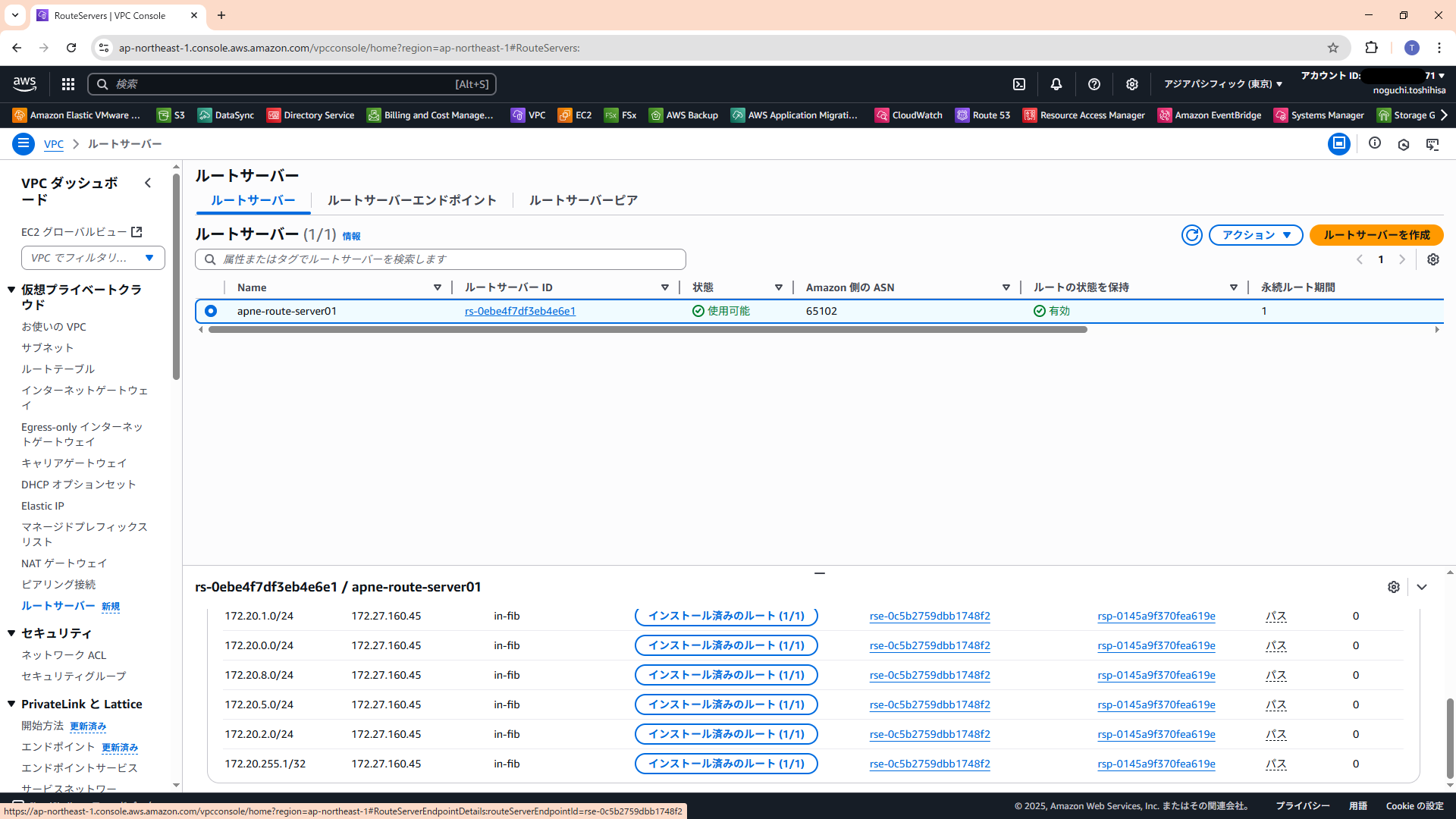

routeserverで見える経路

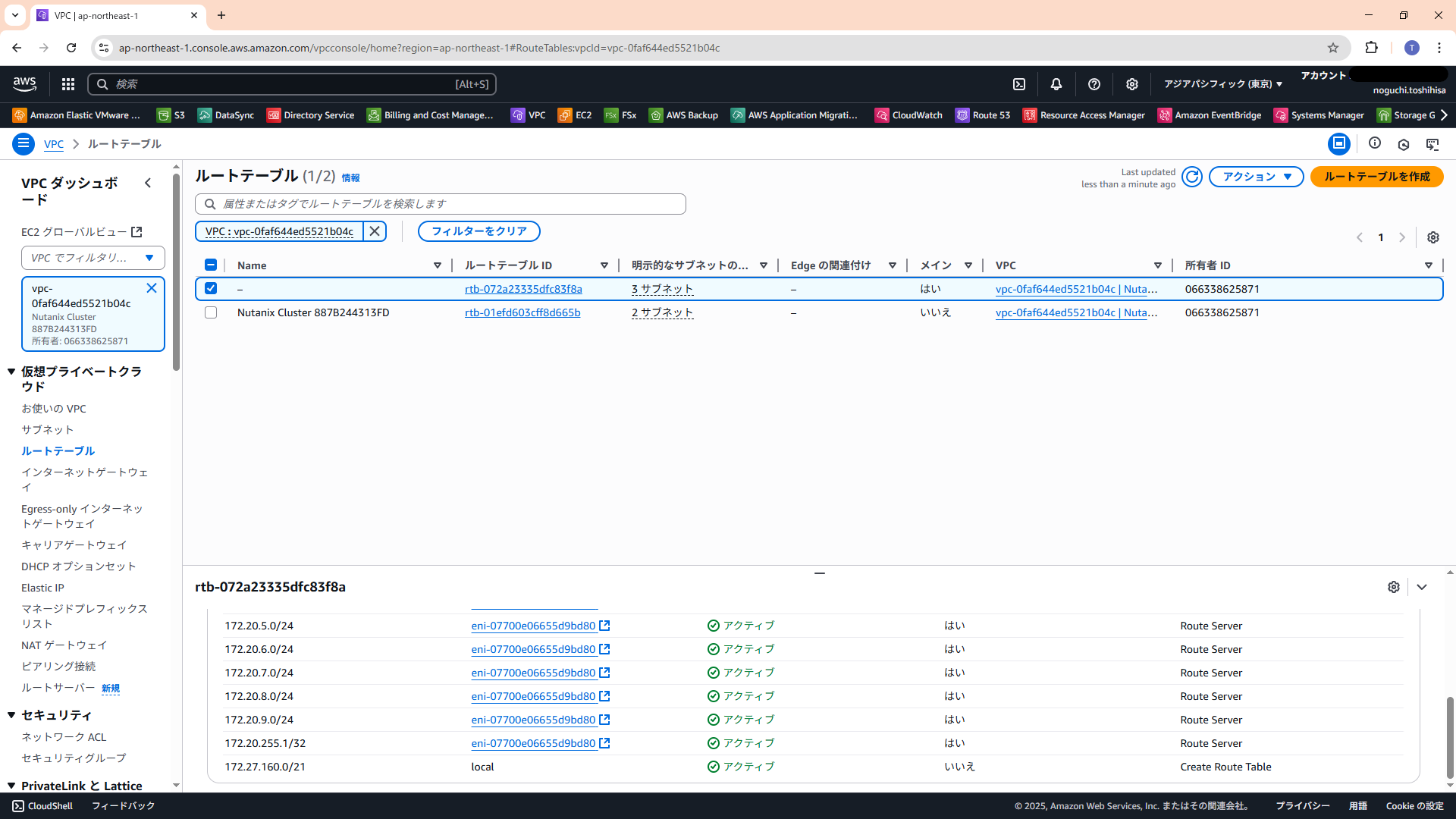

VPCのルートテーブルから見える経路

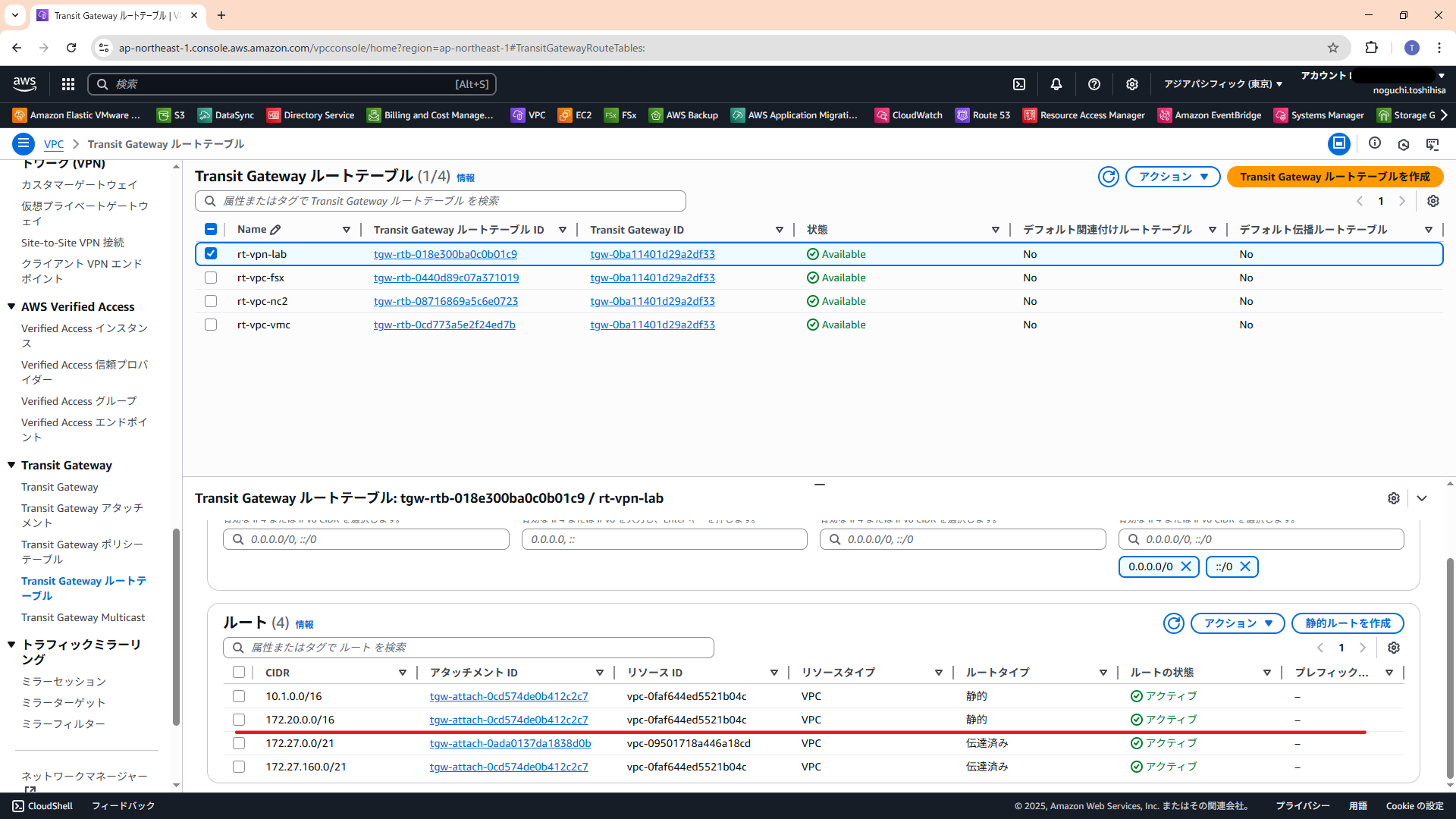

TransitGatewayのルートテーブルは手作業

赤線部分です

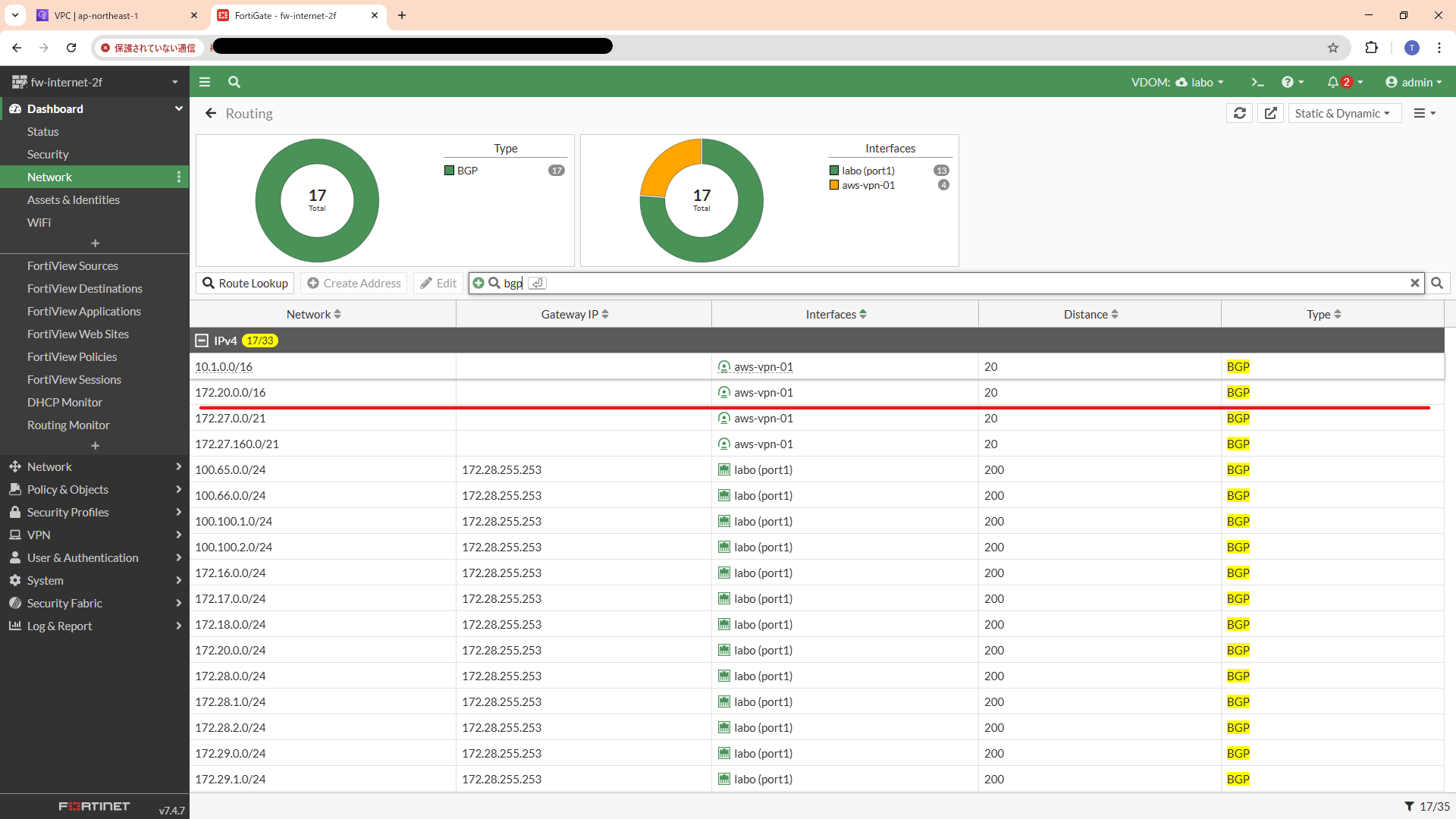

オンプレミスから見えるBGPはTGWの経路です

このあたりが、RouteServerから反映されるようになるとだいぶ楽なんですが・・・。
赤線が対象です。（/16で流れてきています）

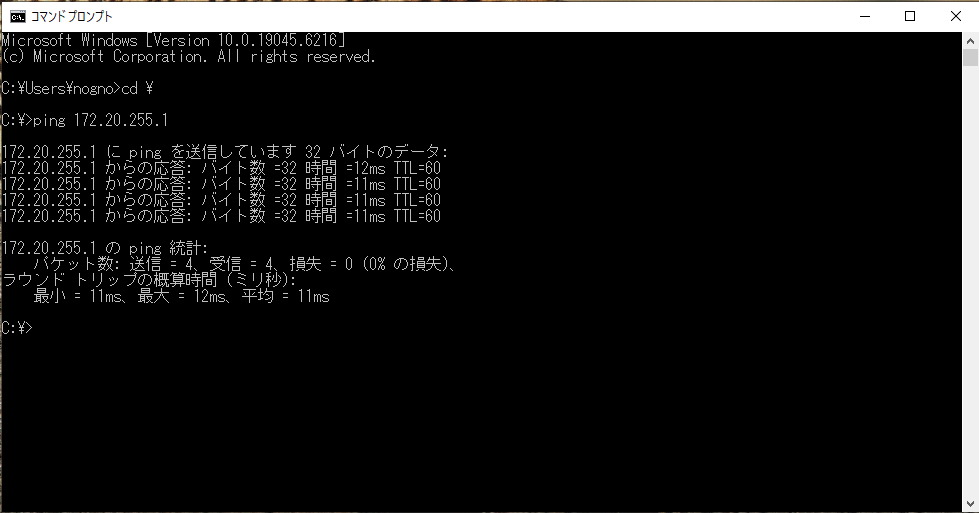

オンプレミスからPING

結論（とりあえず）
