はじめに
先日、Amazon EVSでEVS 9.1の初期セットアップ編を作成しました【No.1】
AWS上にVPCを作成し、EVSのVLAN構成を作成し、ESX用のMetalのインスタンスをデプロイするまでが前回のポストです。今回はセットアップされたESXにVCF Installer（SDDCマネージャー）をデプロイし、VCF環境を作成していきます。
本Blogは、エンジニア向けのナレッジ提供を目的としております。
記載された内容は極力”実稼働”させてフィジビリティをとっておりますが、本番で稼働させる場合は専門家にご相談ください。（弊社でも可能です・・・）
前提条件
事前に準備しておいたほうが良いことをまとめておきます。
事前に準備しておくこと
-
作業用データストアのセットアップ
No.1でも説明していますがESXのホストに作業用のデータストアを作成しておきます。
難しく書いていますが、EVSをセットアップするAZに300GBのEBSを作成しESXホストにアタッチします。
ESX上からはブロックデバイスとして認識されますので、フォーマットしてデータストアを作成します。
なお、このデータストアにVCFインストーラをデプロイしてください。（VLAN20も事前に作成が必要です）
事前に意識しておくこと
-
VCF Installerの挙動:
VCF Installerはセットアップ完了後、そのまま SDDCマネージャー に変わります（VCF 5.x系は Cloud Builder と SDDCマネージャー は別アプライアンスでした）。 -
MTUサイズ:
MTUは 8500 で作成します（AWS VPCのMTU上限サイズが8500であるため）。 -
Amazon FSx for NetApp ONTAP のサブネット分離:
VCF 5.x系だと Service Subnet で作成できましたが、VCF 9.1 はNFS用にVMkernelのインターフェースが作成されるため、独立したSubnetで作成してください。 -
NICのロードバランシングポリシー:
「明示的なActive/Standby」で作成します（vmnic1をActive /vmnic0をStandby）。
※ESXの初期セットアップ時は標準スイッチ（vss）が作成されてvmnic0がアタッチされています。VCF Installerデプロイ前のVerify時にvmnic0をActiveにしておくとエラーになるためご注意ください。VCFデプロイ完了後にポートグループ単位でActive/Standbyを入れ替えます。 -
NTPサーバー:
外部参照可能なNTPサーバーの指定が必要です。一般的に利用される169.254.169.123は、VLAN SubnetやOverlay Subnetからアクセスができないため利用できません。
VCFのセットアップ
ログインと画面構成

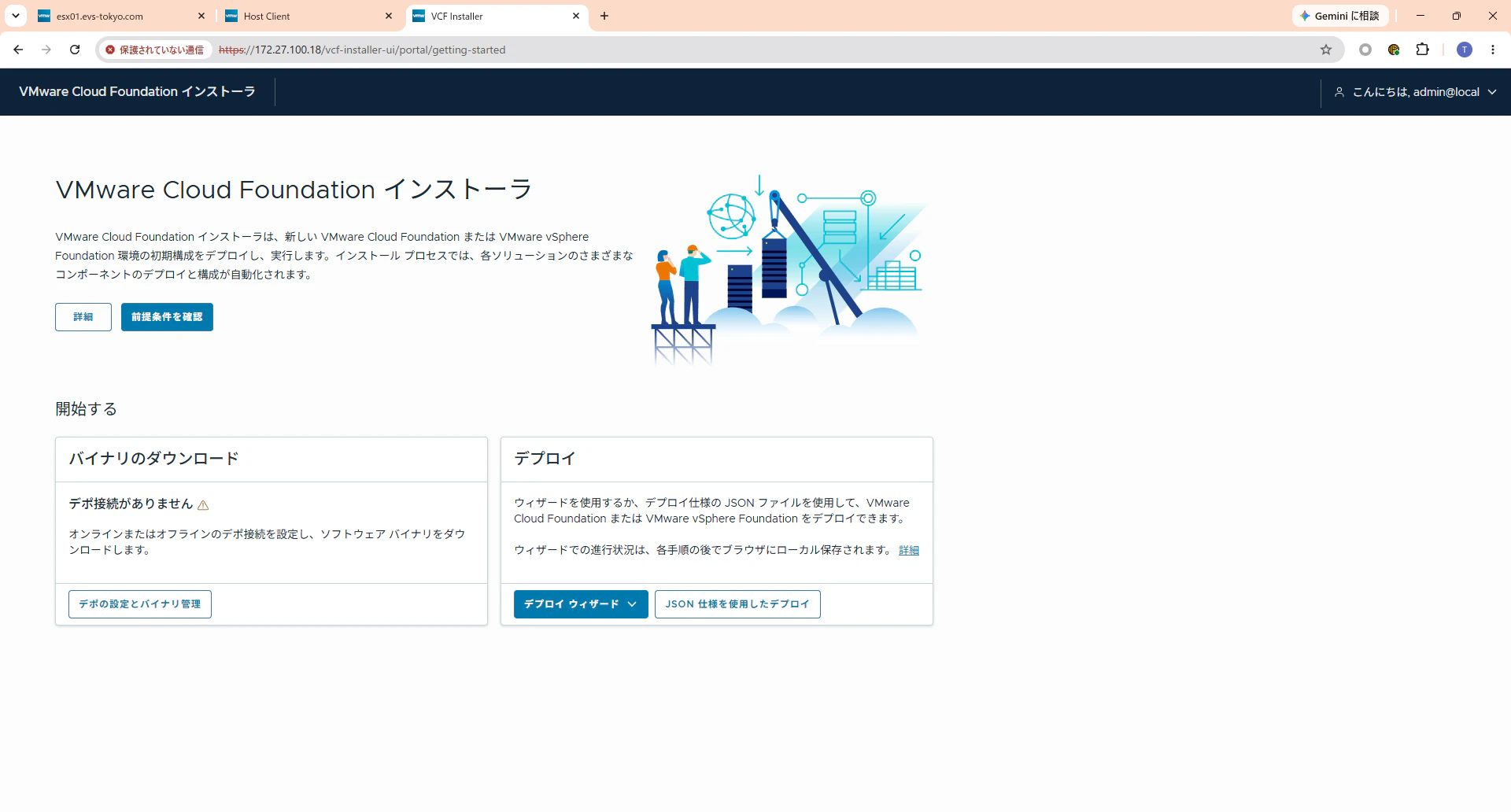

VCF Installerのログイン画面からログインすると、以下の画面が表示されます。
-
左側: VCFをセットアップするためのバイナリダウンロードを管理する画面。Broadcomのポータルでアプライアンスを登録することでダウンロードが可能となります。
※ダウンロードするイメージはvCenterやNSXなど数十GBあります。セットアップ開始までにイメージのダウンロードは 完了しておく 必要があります（完了していない場合はVerifyで指摘されます）。 - 右側: VCFのセットアップウィザード画面。
ウィザードの設定と事前JSON編集
ウィザードに従ってパラメータを入力していきます。
-
ストレージのマウント:
途中でデータストアを選択する画面が出てきますが、その場合は事前に FSx for NetApp ONTAP をマウントしておいてください（パラメータ入力後のVerifyでDatastore名を変更する必要があります）。 -
JSONの手動追加（検証スキップ設定）:
Verifyを実行する前に、JSONファイルへ手作業で設定を追加する必要があります。
AWS環境はゲートウェイ（GW）へPINGが飛ばない点、およびESXのThumbprintのValidationをスキップするため、以下の2行を追加してください。
skipGatewayPingValidation: true
skipEsxThumbprintValidation: true

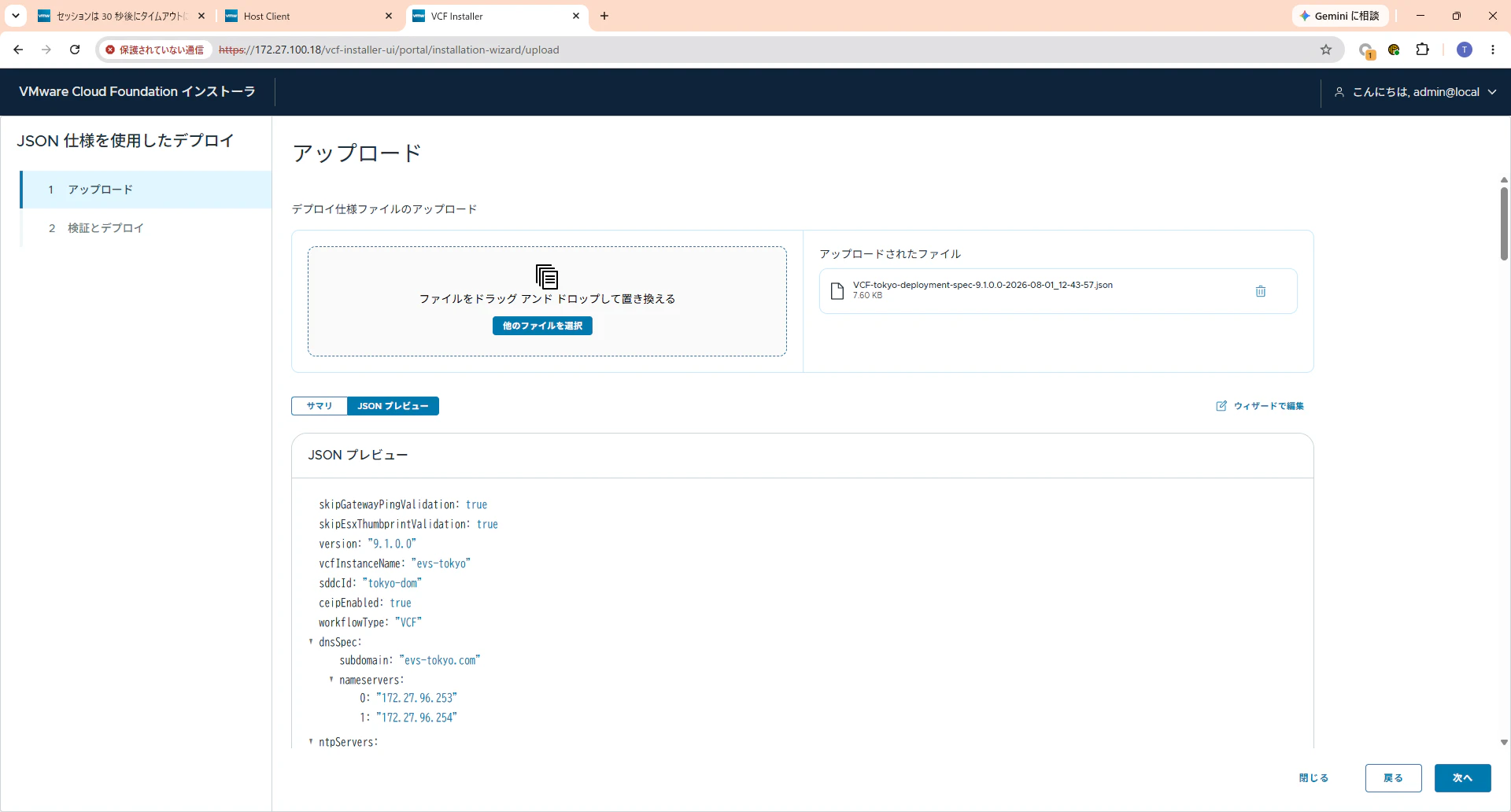

- 実際にセットアップのJSONプレビューはこちら
セットアップ画面のイメージ解説
VCF 9.1はウィザードを進めるだけで基本セットアップが完了します。ここではポイントとなる画面のみ抜粋して解説します。

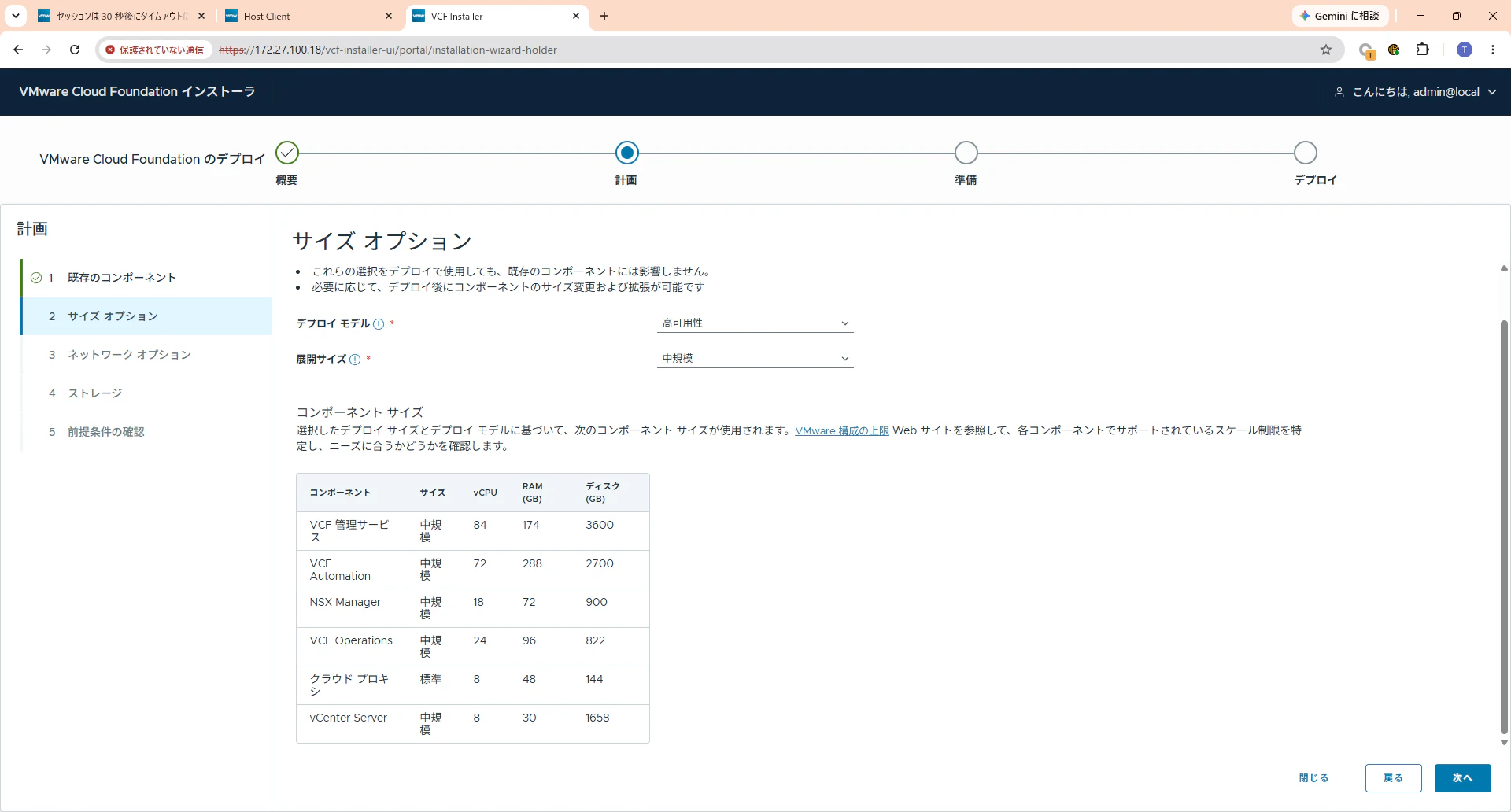

1. サイズオプション（Deployment Size）
「シンプル」はラボ用・最小構成です。用途に応じて選択してください。本番構成ではNSXマネージャーが3台デプロイされるため、ホストも最低3ホスト必要となります。
高可用性（HA）構成を選択した場合は、かなりのリソースが必要となります。
2. ストレージ選択（Storage）
Amazon EVSで選択できるストレージは vSAN または NFSv3 のみです（FCは不可）。
-
vSAN ESA: 最小3ホスト構成が必要です。
-
NFSv3: 最小2ホスト構成から構築可能です（※本番利用は3ホスト以上を推奨）。
3. ネットワーク設定
-
VLAN設定:
ESX管理ネットワークはNative VLANのため、VLAN IDは0で作成します。
-
VDS設定:
先述の通り、明示的なフェイルオーバー（Active/Standby）を指定します。

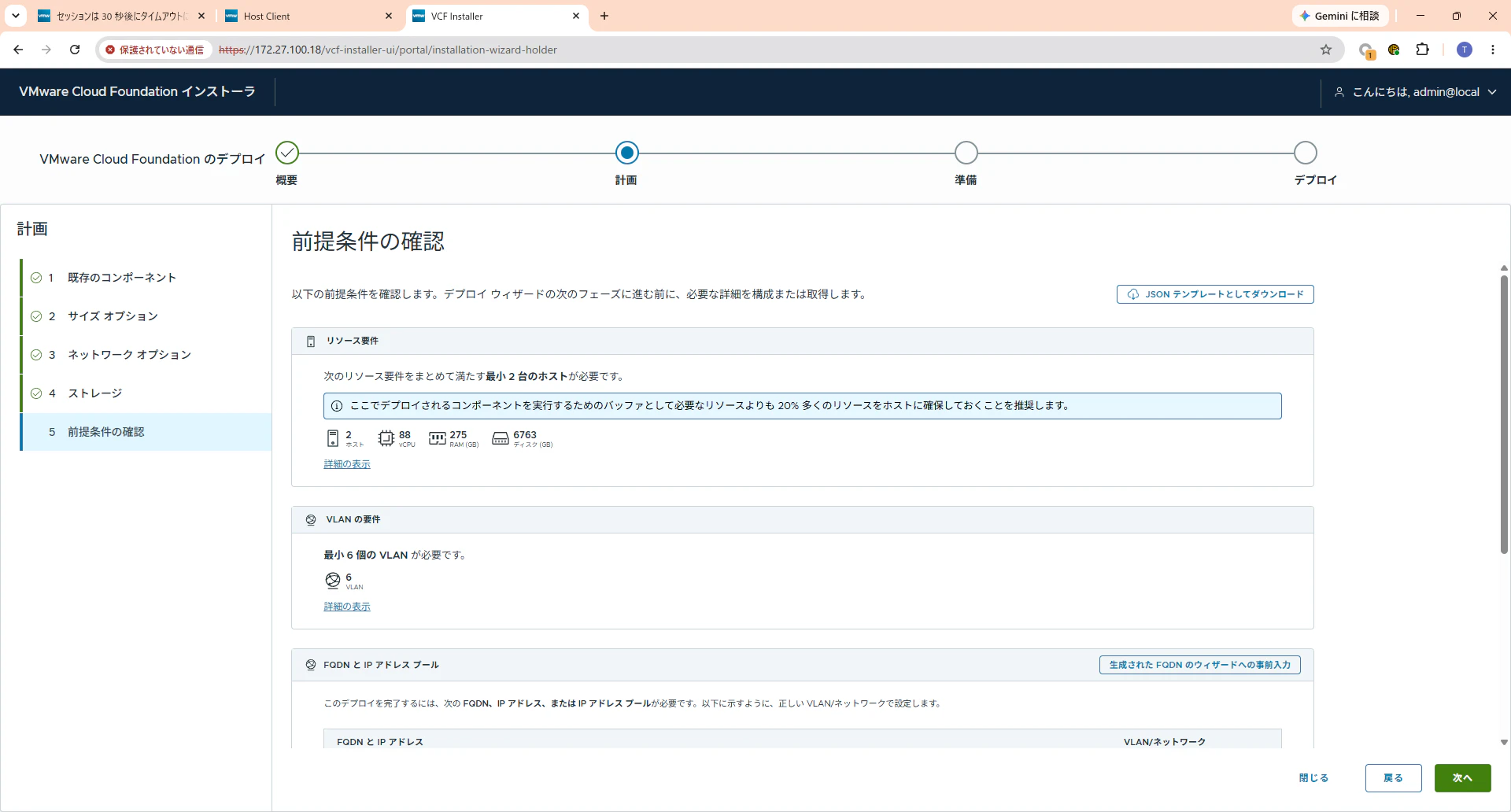

4. 検証（Verify）とデプロイ実行
検証（Verify）が完了すると、デプロイフェーズへ遷移可能です。
デプロイ時間は、2ホストのNFS構成でおよそ 6〜7時間程度 かかります。
【実際のデプロイ進行画面】（※別環境のためFQDNが異なります）
セットアップ完了後の作業
パスワードの入手方法
構築時の各種パスワード情報は、デプロイ進捗画面にてJSONまたはCSV形式でダウンロード可能です（再掲）。

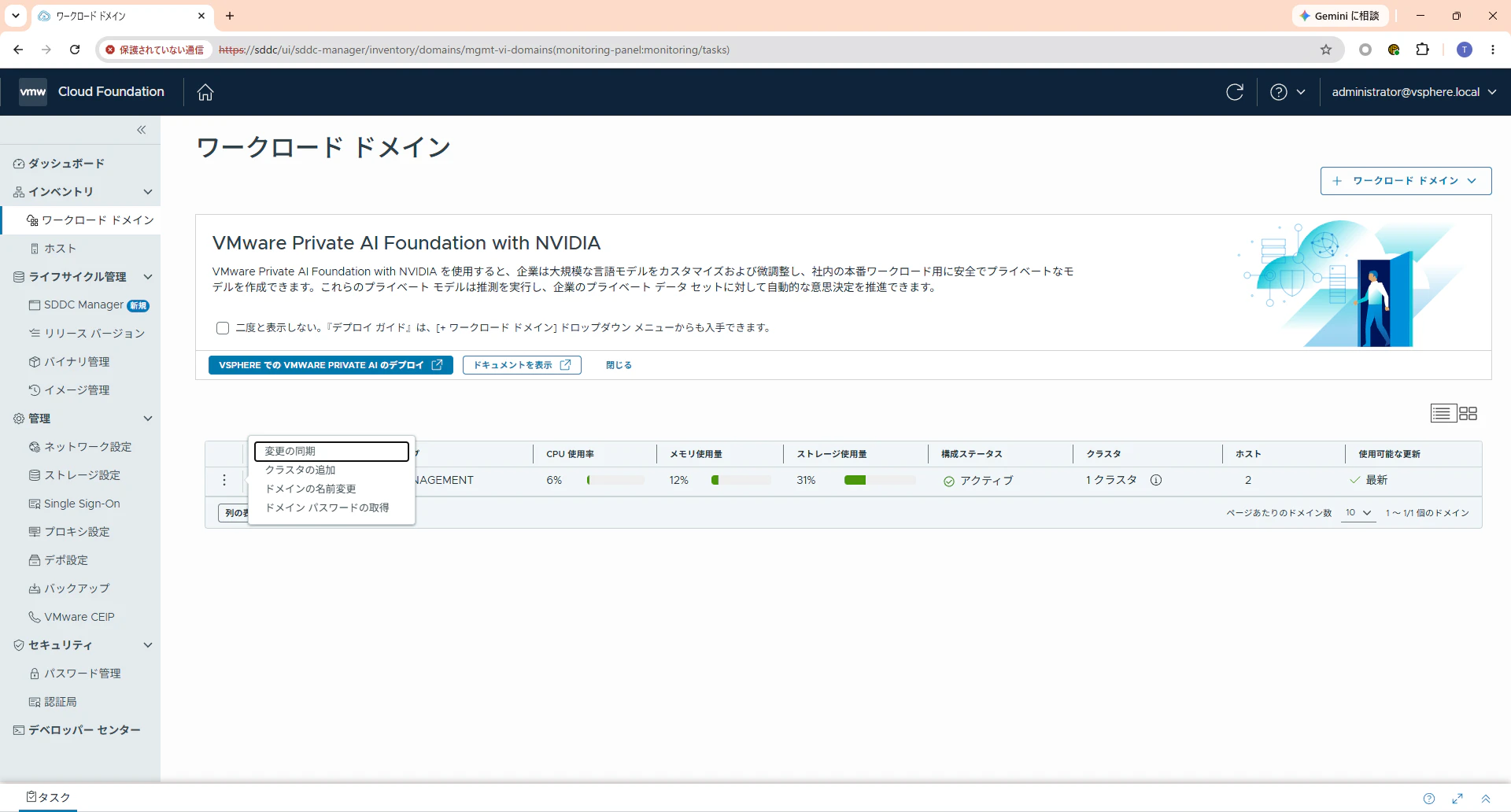

デプロイ完了後は、SDDCマネージャーの以下の画面から取得・確認できます。
vCenter側での設定調整

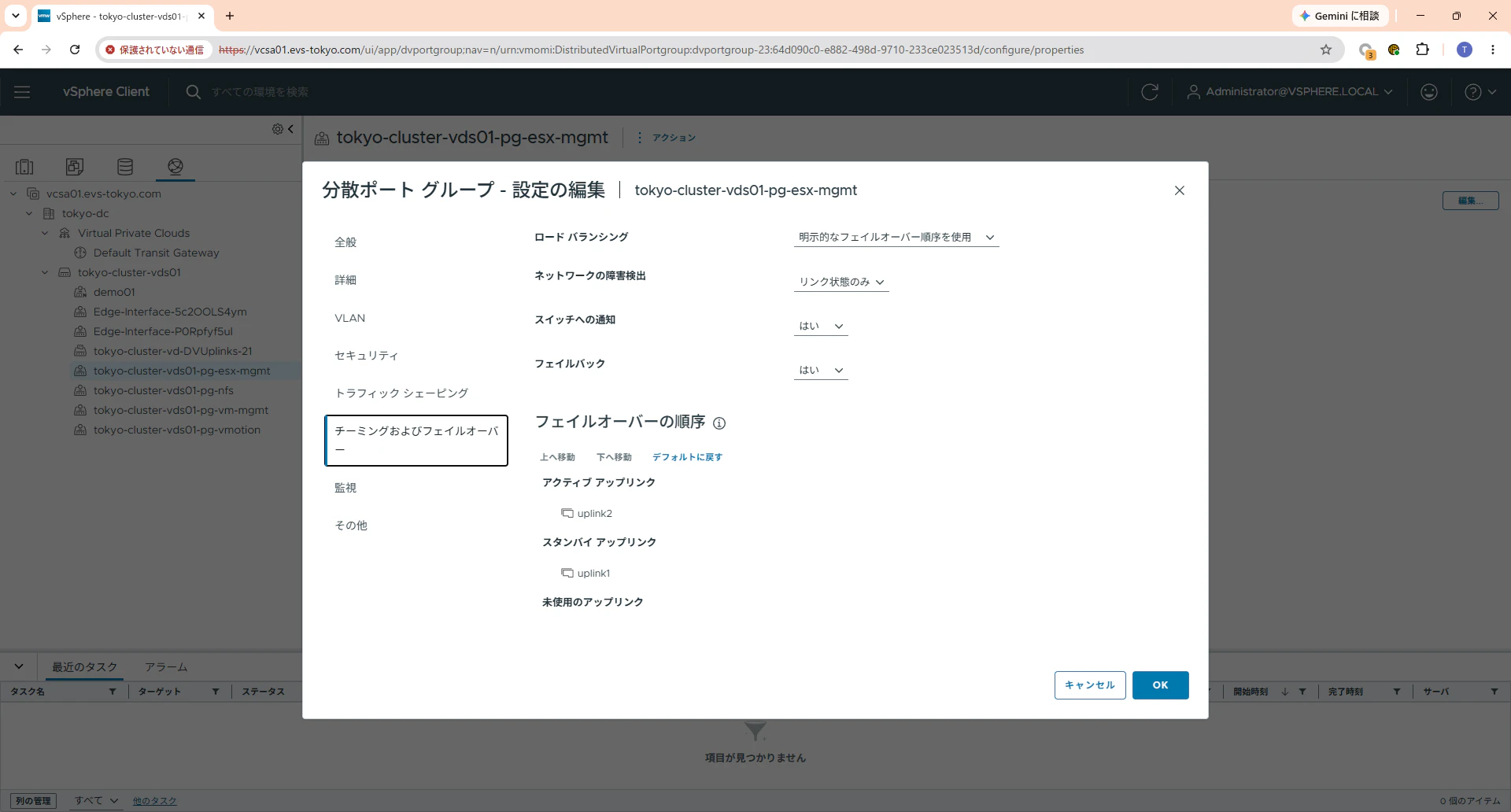

vCenterにログインし、VDSの優先ポート（Active/Standby）を変更・分散させておきます。
まとめ
ここまでの手順で、vCenter、NSX、VCF Operations などの基本コンポーネントのセットアップが完了しました。
ただし、現時点では NSX Edge が未デプロイの状態です。VMware HCX 等を利用して移行を行う場合は、HCXのセットアップ前に NSX Edge のデプロイおよび T0/T1 ルーターの作成 が必要となります。
次回【No.3】では、NSX Edge のセットアップと HCX の構築手順 について解説していきます！
