HoudiniでUVのシームエッジを取得

概要

HoudiniでUVのシームエッジを取得する方法を3つ紹介します。
バージョンは18.0.287を使用しています。

使用例

Remeshする時にHard Edgesに取得したグループを指定するとUVを保持して、Remesh出来ます。

四角形化でシームエッジを保持する時に使えます。

Heightマップを使ったディスプレイスを行う時にシームエッジの箇所のみぼかすことで破綻を防ぐ事が出来ます。

手法1

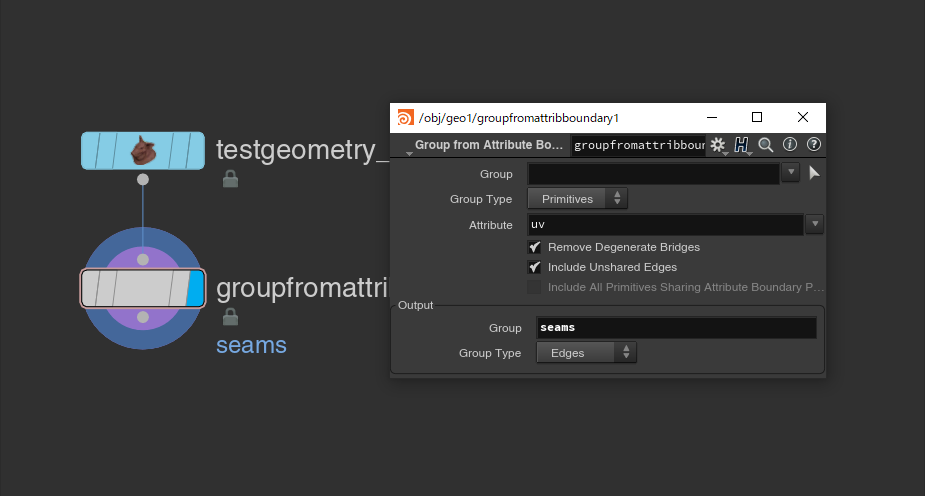

一つ目はGroup from Attribute Boundaryノードです。

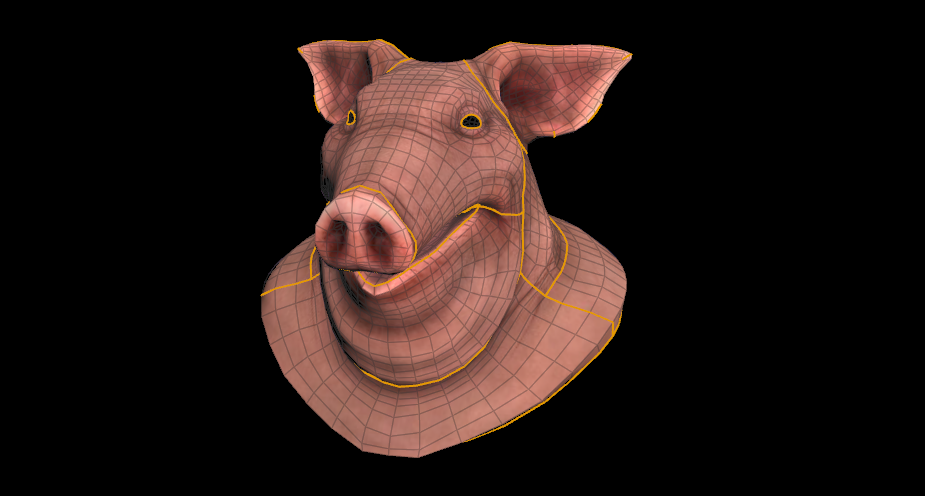

デフォルト設定で繋げるだけでUVのシームエッジをグループにしてくれます。

手法2

2つ目はVertex SplitとGroup Transferを使った方法です。

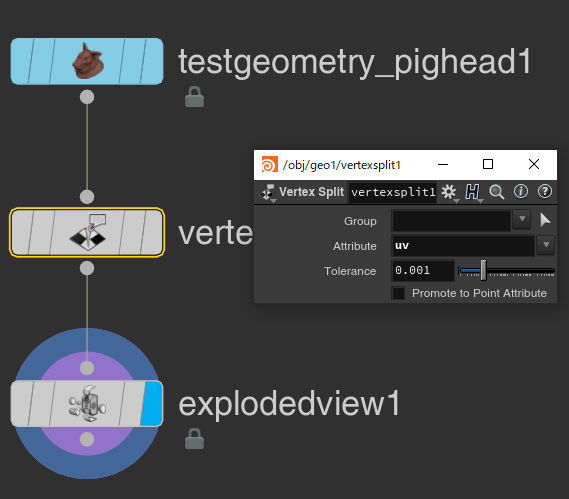

Vertex Splitにuvを指定するとシームエッジの箇所でポリゴンを分けてくれます。

そこにGroup Createノードを繋ぎ、Unshared Edgeにチェックを入れるとシームエッジの箇所にグループが作られます。
そのままではトポロジーが変わってしまうので、Group Transferでグループを転送します。
この時、Distance Thresholdを0.001など小さい値にしないと正しく転送されないので、ご注意下さい。

手法3

3つ目の方法はAttribute Wrangleを使用した方法です。
2つ目と同様にVertex Splitを繋いだ後に、元ジオメトリを1つ目のインプット、2つ目にVertex Splitを繋げ、Run OverをVerticesにしてから、下記コードを入力します。

int edge = vertexhedge(0, @vtxnum);
if (hedge_equivcount(1, edge) == 1)
{
    int src_pt = hedge_srcpoint(0, edge);
    int dst_pt = hedge_dstpoint(0, edge);
    setedgegroup(0, "seams", src_pt, dst_pt, 1);
}

処理速度

以上3つの方法の処理速度を計ってみます。
軽いモデルだと差が分かりづらいので、豚さんにSubdivideを3段階掛けた状態で計測してみます。

少し見にくいですが、それぞれの処理速度は

• 手法1：2.026秒
• 手法2：0.713秒
• 手法3：0.100秒

となりました。やはりAttribute Wrangleは速いですね！
Group from Attribute Boundaryは標準ノードなのに思ったより遅いという結果になりました。

まとめ

以上HoudiniでUVシームを取得する方法でした。
ちなみに紹介した手法はいずれもアトリビュートの境界を取得するものなので、例えばNを指定する事でハードエッジの取得にも使えますし、shop_materialpathを指定する事でマテリアルの境界を取得する事も出来ます。
