【Unity】UGUI Shadersサンプルを使ったお手軽UI描画

Last updated at 2025-12-19Posted at 2025-12-19

CYBIRD Advent Calendar 2025の20日目担当、@cy-tatsuya-sakai です。
19日目は @gumita さんの「AIにお任せしてゲームを作ってみた」でした。

はじめに

今年の3月ごろ、Unity6のuGUIでシェーダーグラフが使える & サンプル出たと記事になっていましたね、これはありがたい！
https://gamemakers.jp/article/2025_03_14_95059/

今回はこのUGUI Shadersサンプルを使ったシェーダーグラフでお手軽に、ボタンやモーダル等に使える
・角丸

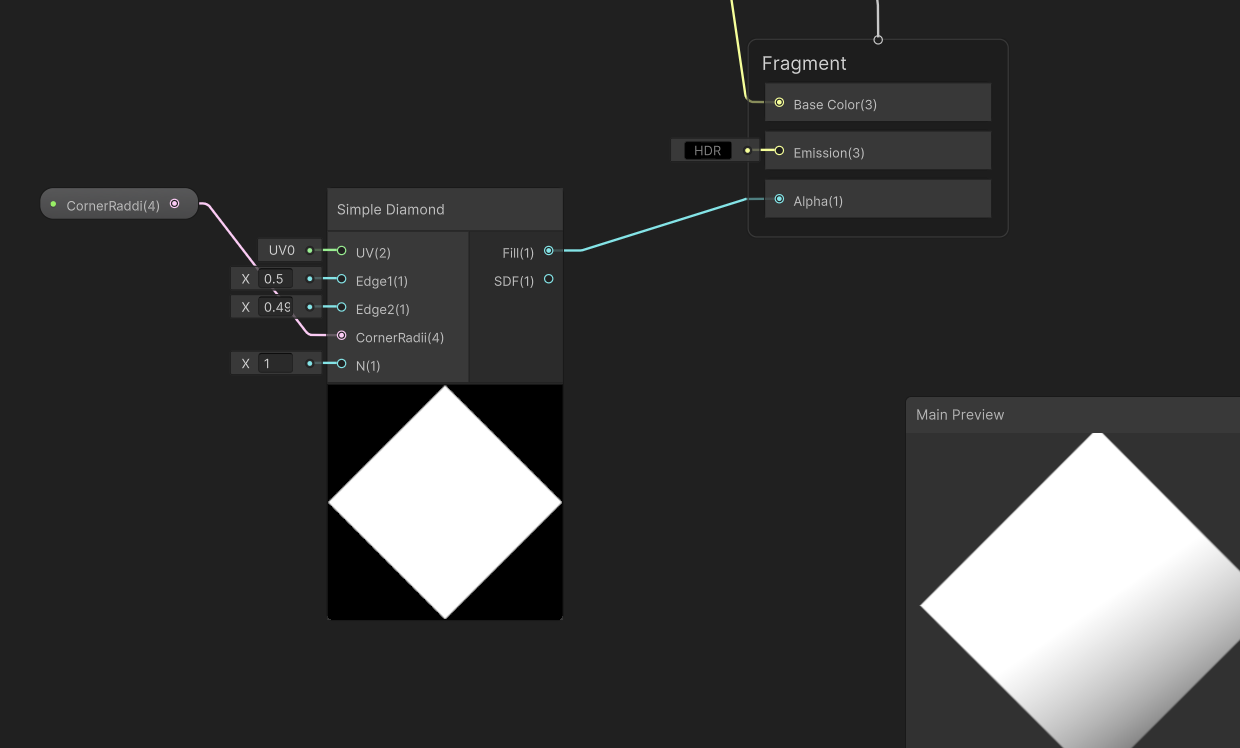

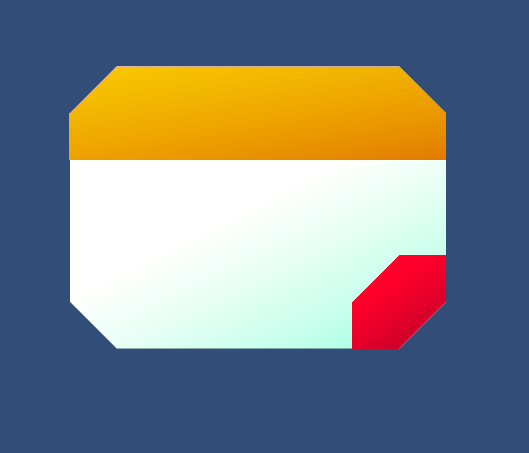

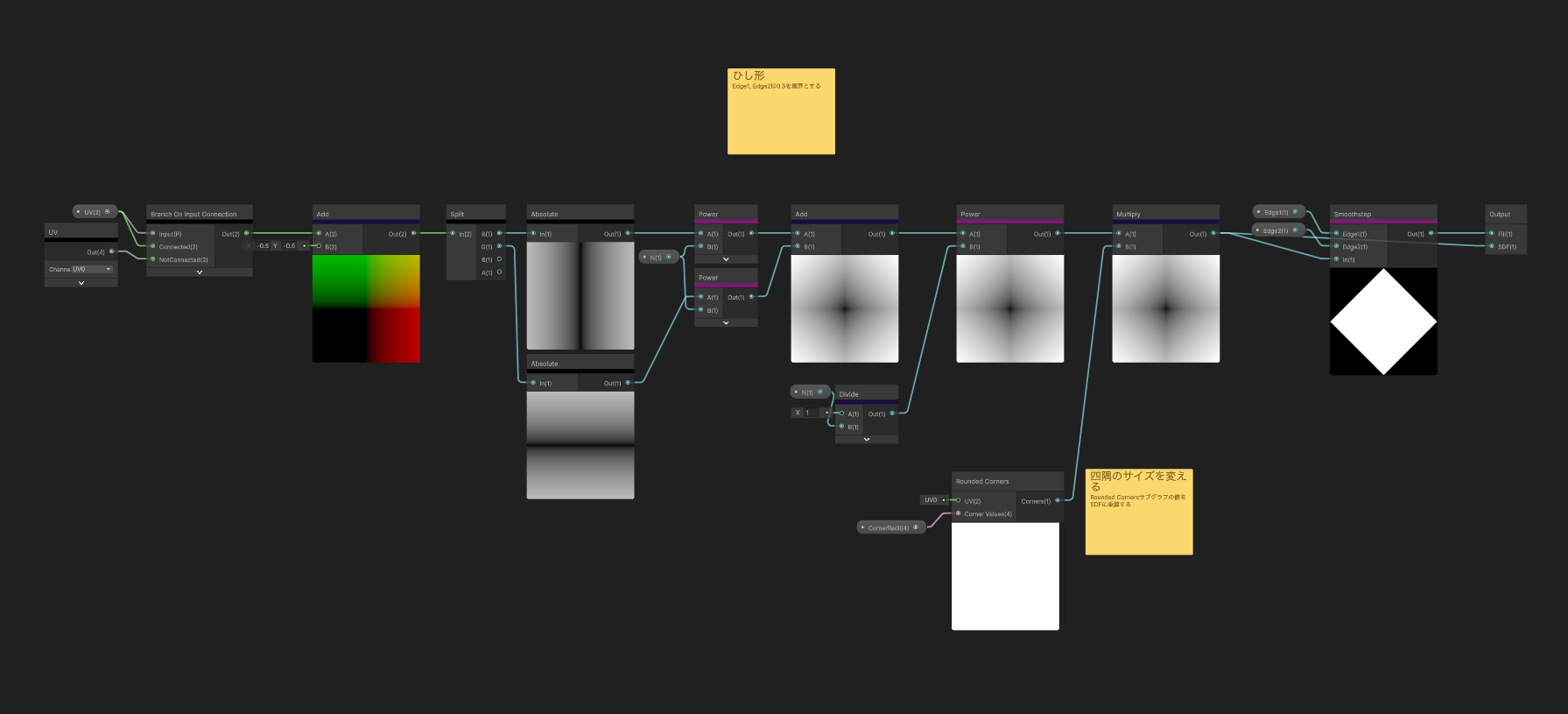

・角丸以外
を描画してみようと思います！

記事の説明にはUnity6000.2.15f1、Universal 2Dコアテンプレートから作成したUnityプロジェクトを使用します。

下準備

UGUI Shadersサンプルのインポート

https://discussions.unity.com/t/announcing-the-shader-graph-ugui-shaders-sample/1602836

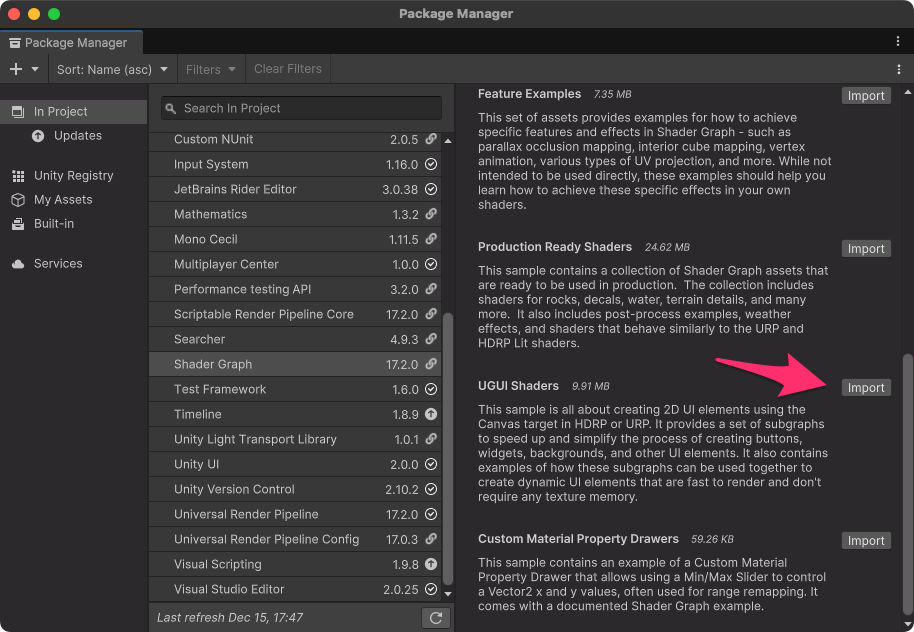

サンプルのインポートはパッケージマネージャーから。

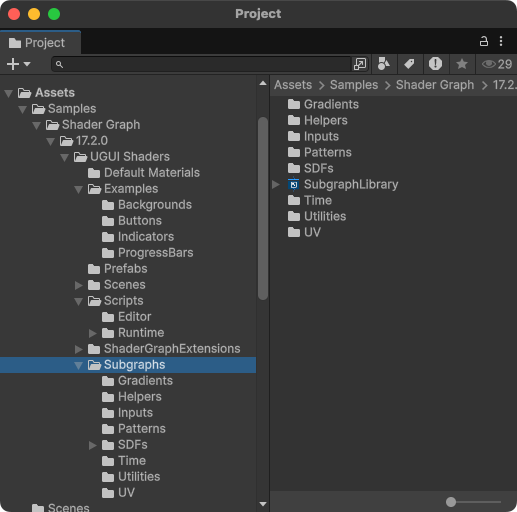

Subgraphsフォルダ以下に便利なサブグラフが入っていて、

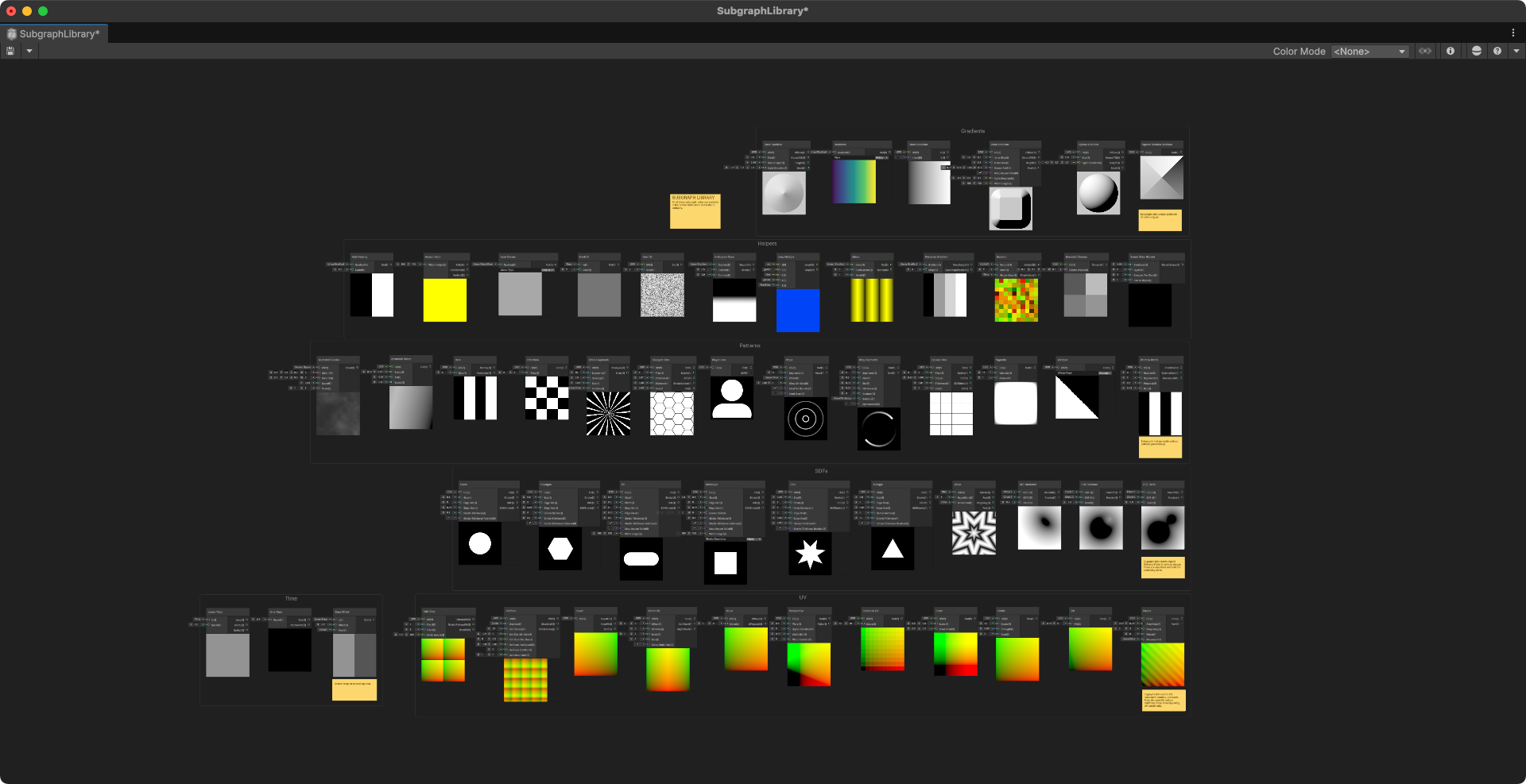

SubgraphLibrary.shadergraphでサブグラフを一覧できます。すごい！

9スライス用スプライトの準備

サンプルではスプライトを使用していないみたいでしたが、今回は普通にスプライトを使用します。
9スライス出来れば良いので、適当な極小テクスチャをスライスします。

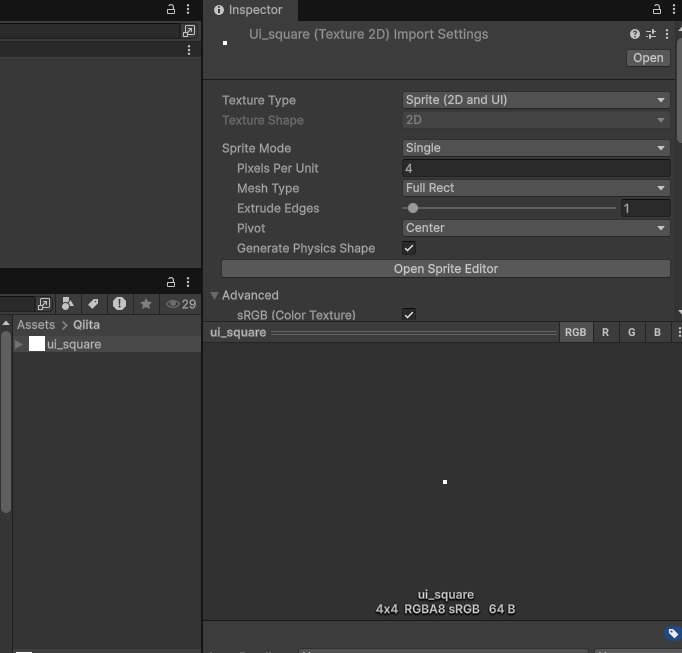

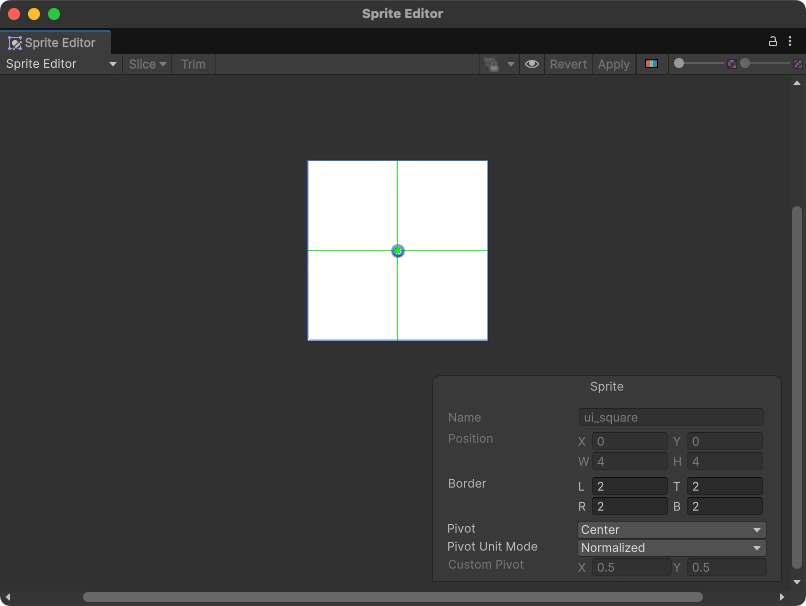

今回は4x4のテクスチャを、中心でスライスしてみました。
Pixels Per Unitがテクスチャサイズと一致していれば何でもOKです。

シェーダーグラフの作成

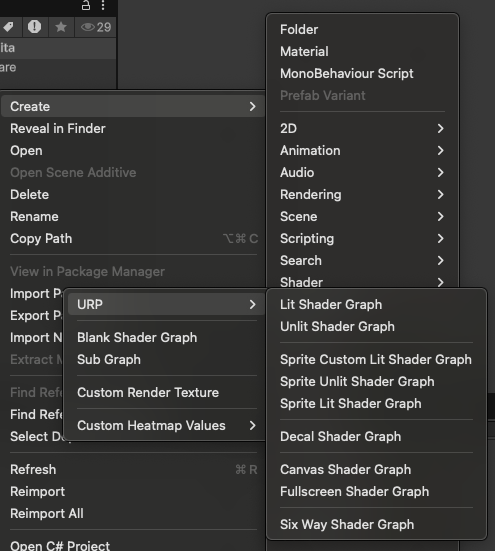

ProjectビューからCreate > Shader Graph > URP > Canvas Shader Graphでシェーダーグラフを作成します。

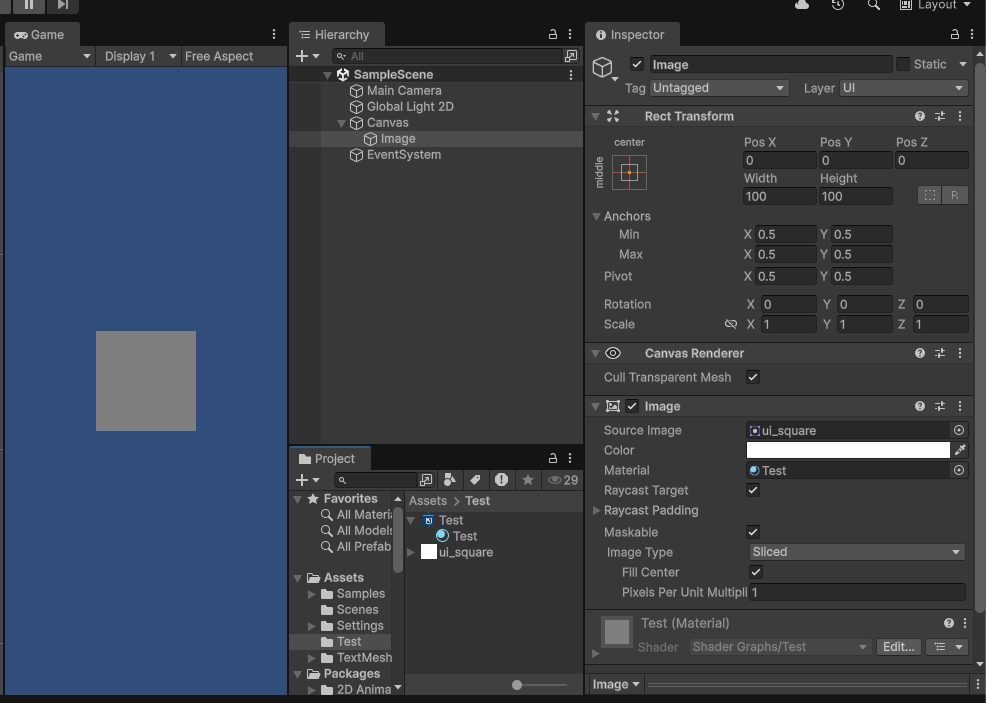

uGUIのImageコンポーネントに先ほどのスプライトと、作成したシェーダーグラフのマテリアルを設定すれば準備完了です

角丸の描画

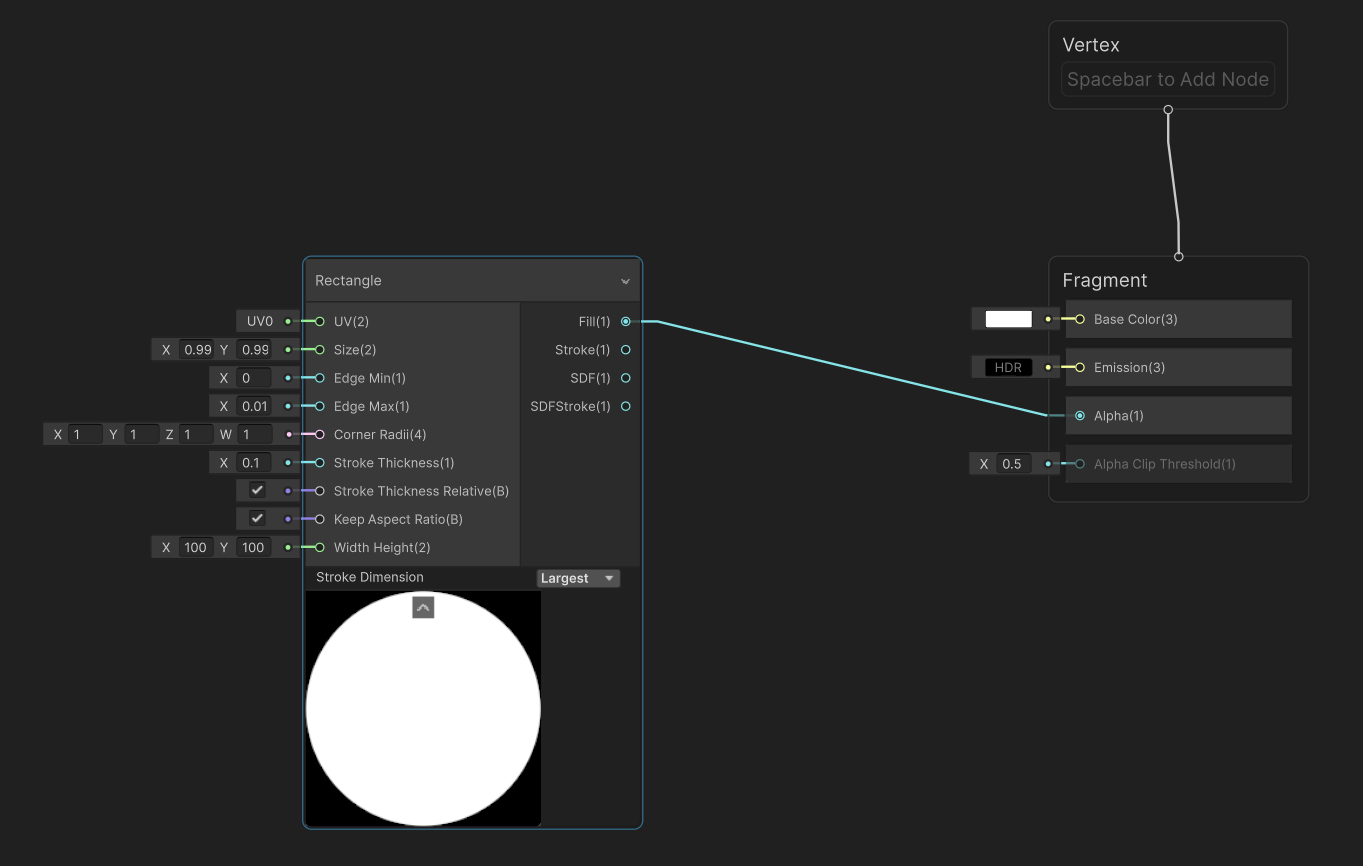

`Rectangle`サブグラフ

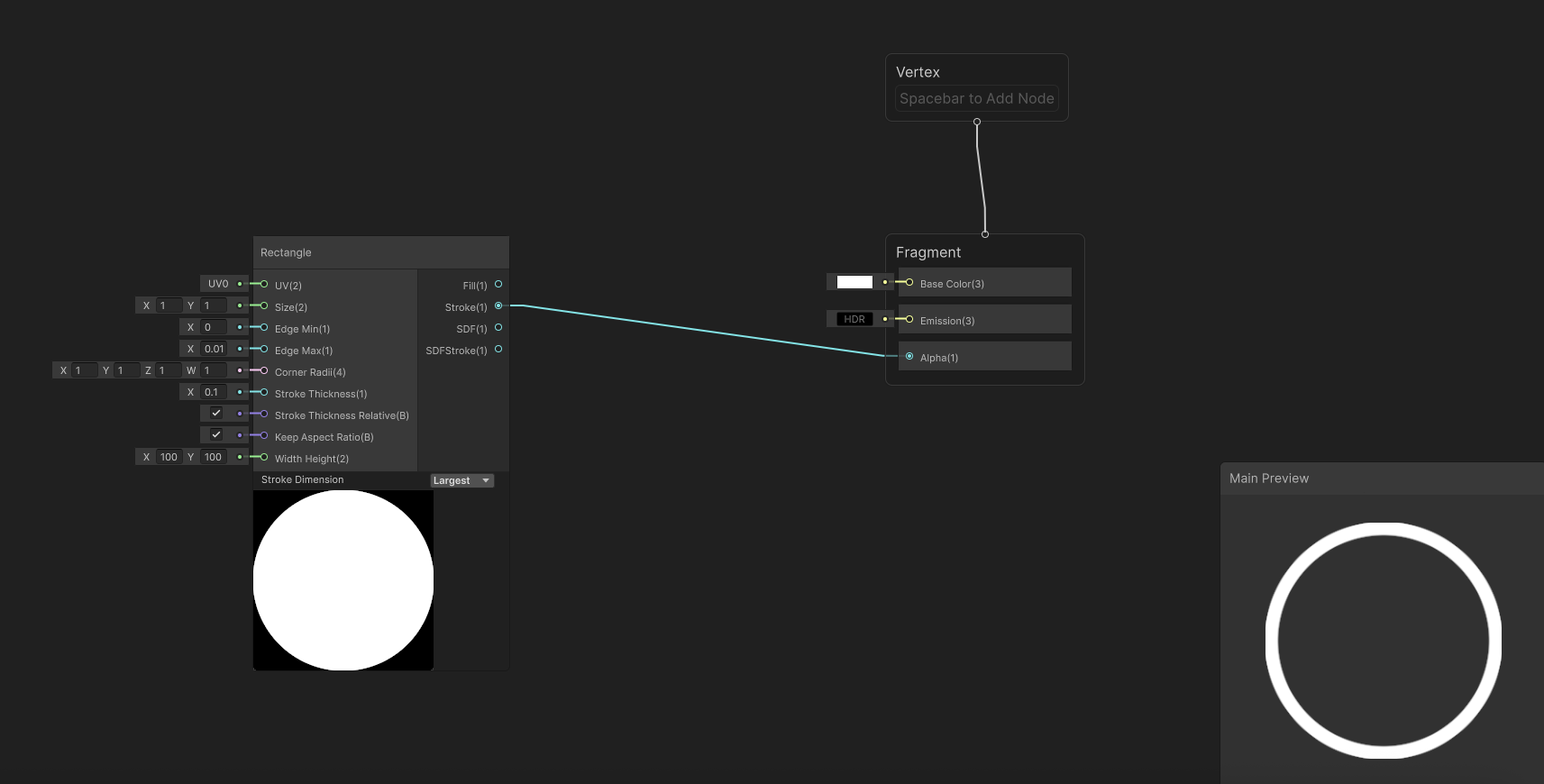

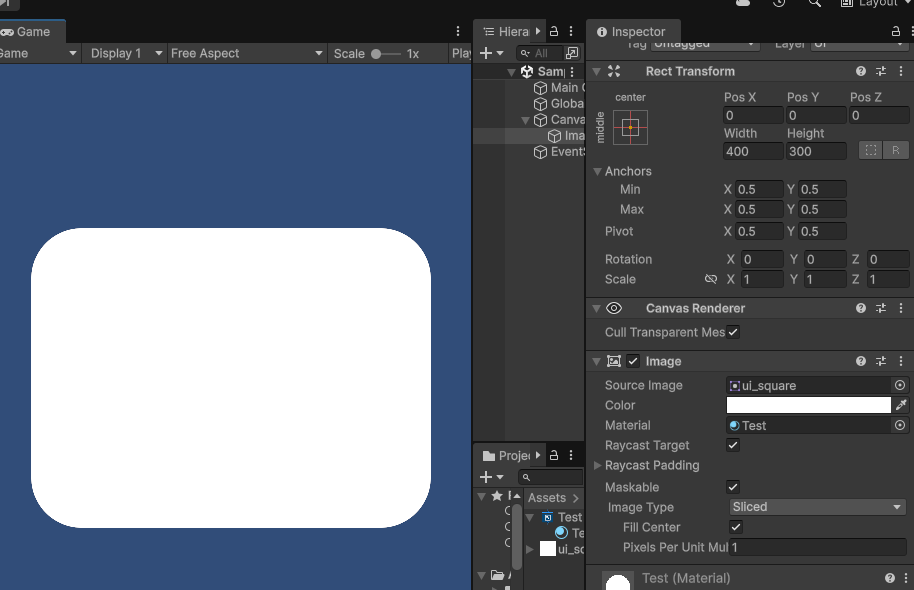

サンプルのSDFs/RectangleノードをAlphaに繋げば、完成！

既存のShapes/Rounded Rectangleよりパラメータ豊富で、細かな調整ができます。

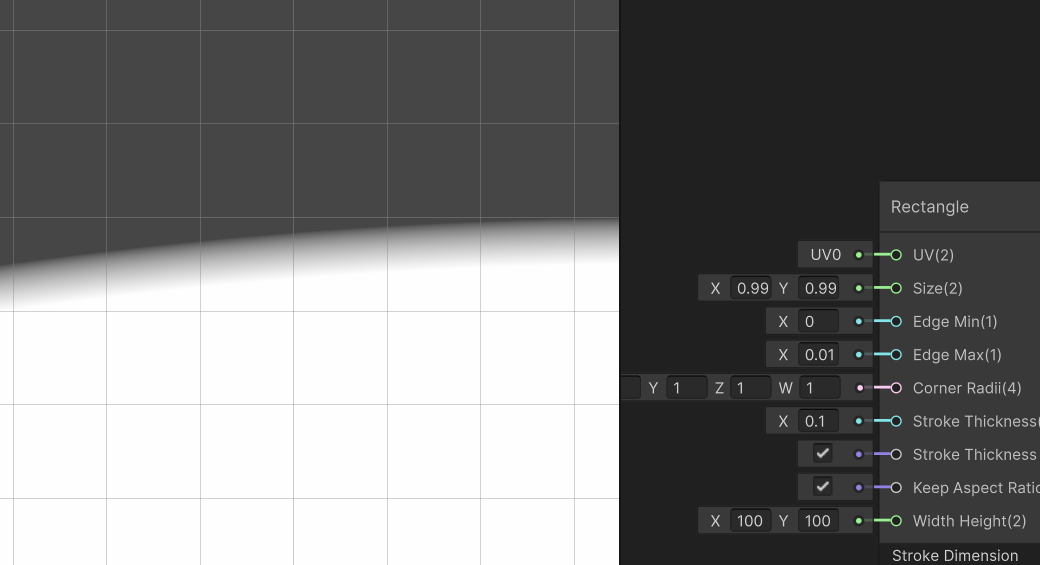

`Edge Min`, `Edge Max`

角丸の境界を滑らかに出来ます。擬似的なアンチエイリアス効果もありそう。

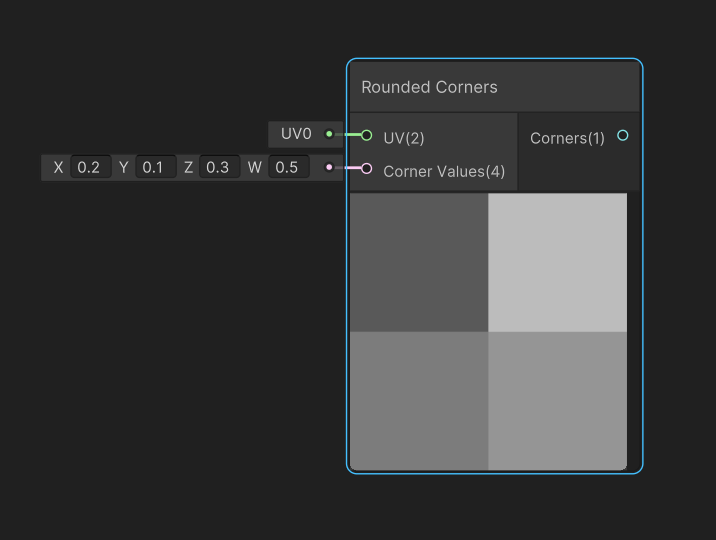

`Corner Radii`

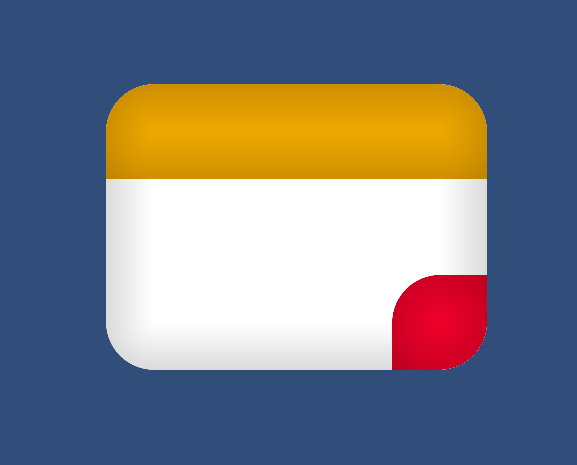

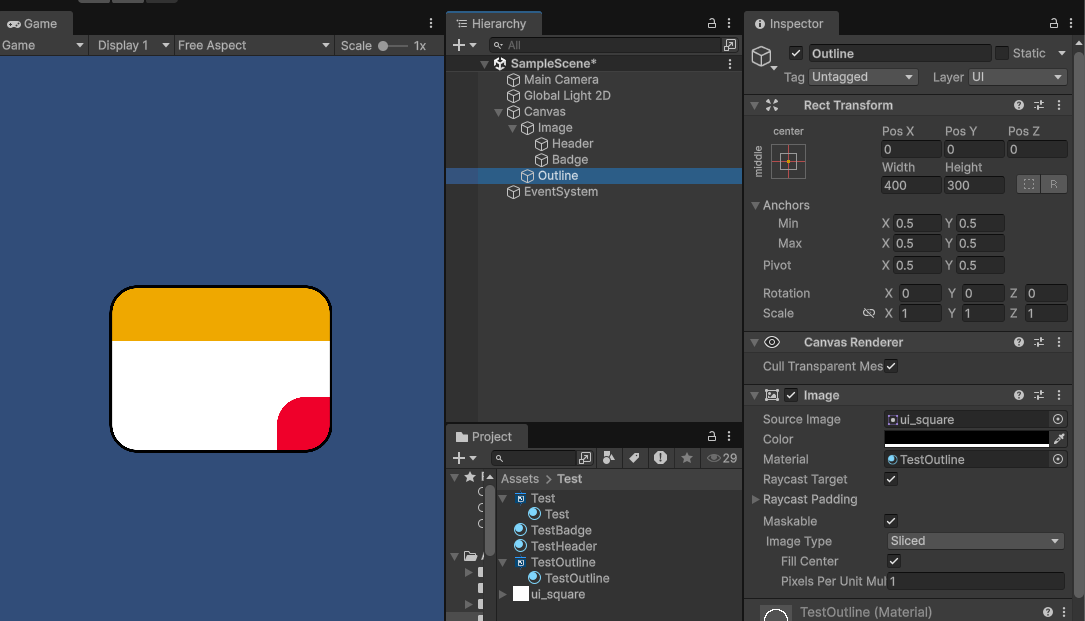

四隅それぞれに丸さを設定できます。ヘッダーやバッジ・リボン的な表現に使えそうです。

`Stroke`

アウトラインに使えるかも？

`SDF`, `SDFStoroke`

角丸描画に使われた生のSigned Distance Fields(SDF)。何かに使えるかもしれない。

角丸サイズを個々に調節する

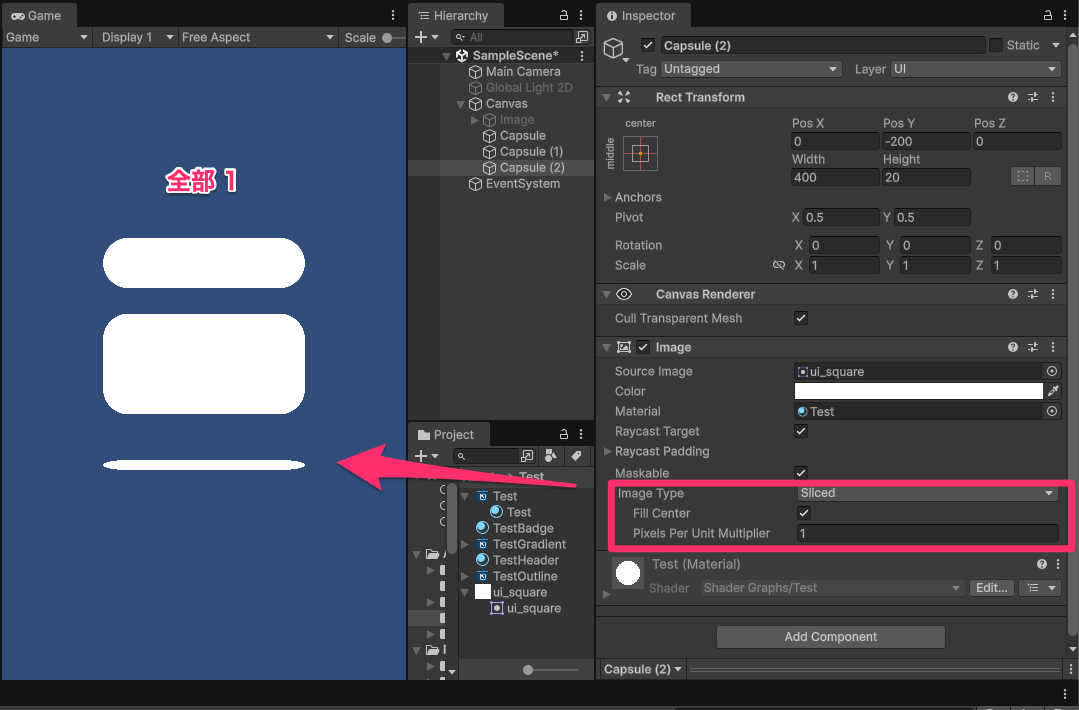

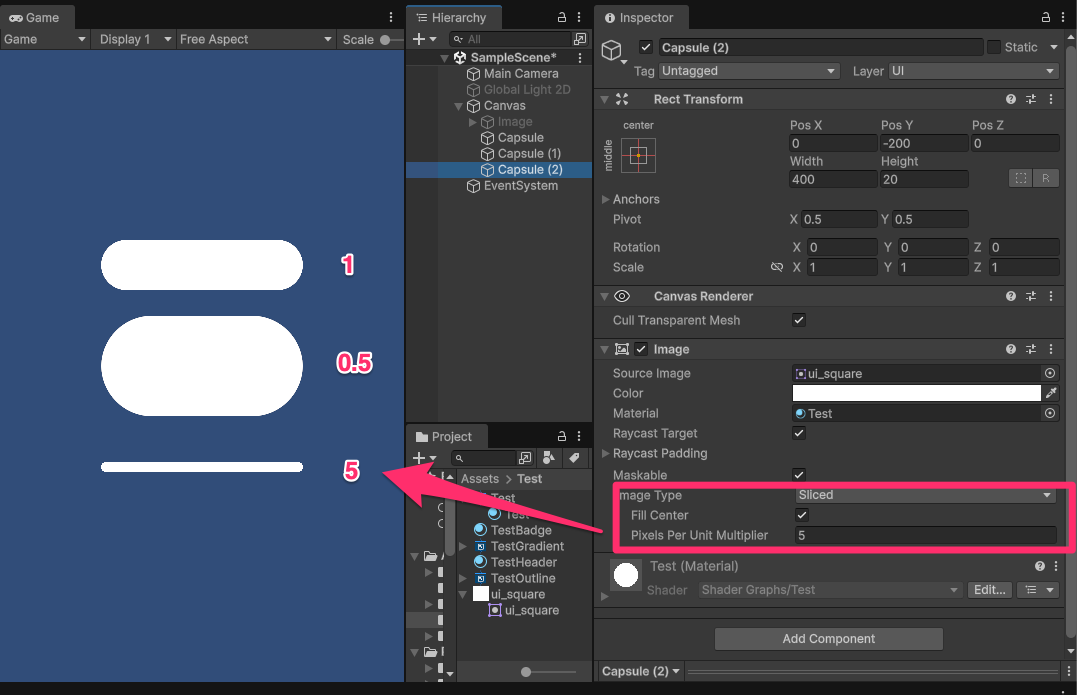

角丸サイズはシェーダーのCorner Raddiで調節するほか、ImageコンポーネントのPixels Per Unit Multiplierでも個々に調節できます。

もし角丸サイズ = 1Unitサイズにしたい場合は、Canvas ScalerのReference Pixels Per Unitの値をRectTransformのWidthないしHeightで割ればOKです。

大抵の場合Reference Pixels Per Unitはデフォルトの100になっていると思うので、
単純に100 / (RectTransform.Width or Height)と計算式をそのままPixels Per Unit Multiplierに入力すれば良いと思います。

Pixel Per Unit Multiplier = 1

Pixel Per Unit Multiplier = 100 / RectTransform.Height

角丸はSDF描画なのでジャギーは発生せず、綺麗に丸さを変えられています。グッド！

見た目のバリエーションを考える

フラットな見た目を変えてみます。

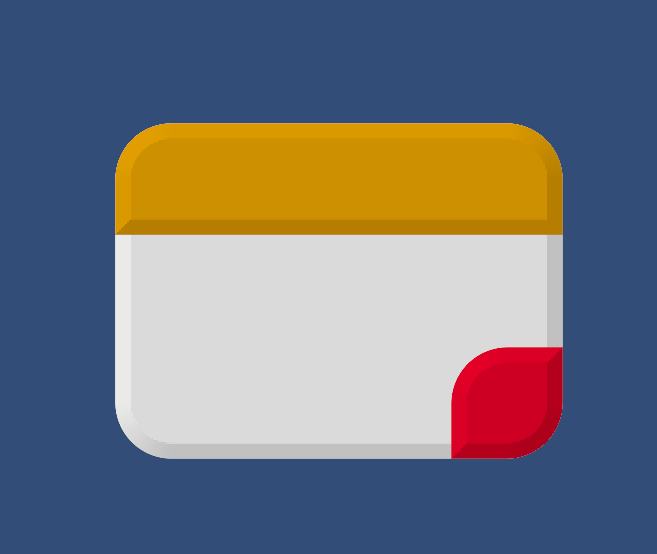

陰影を付ける

陰影を付けて立体感を出してみます。

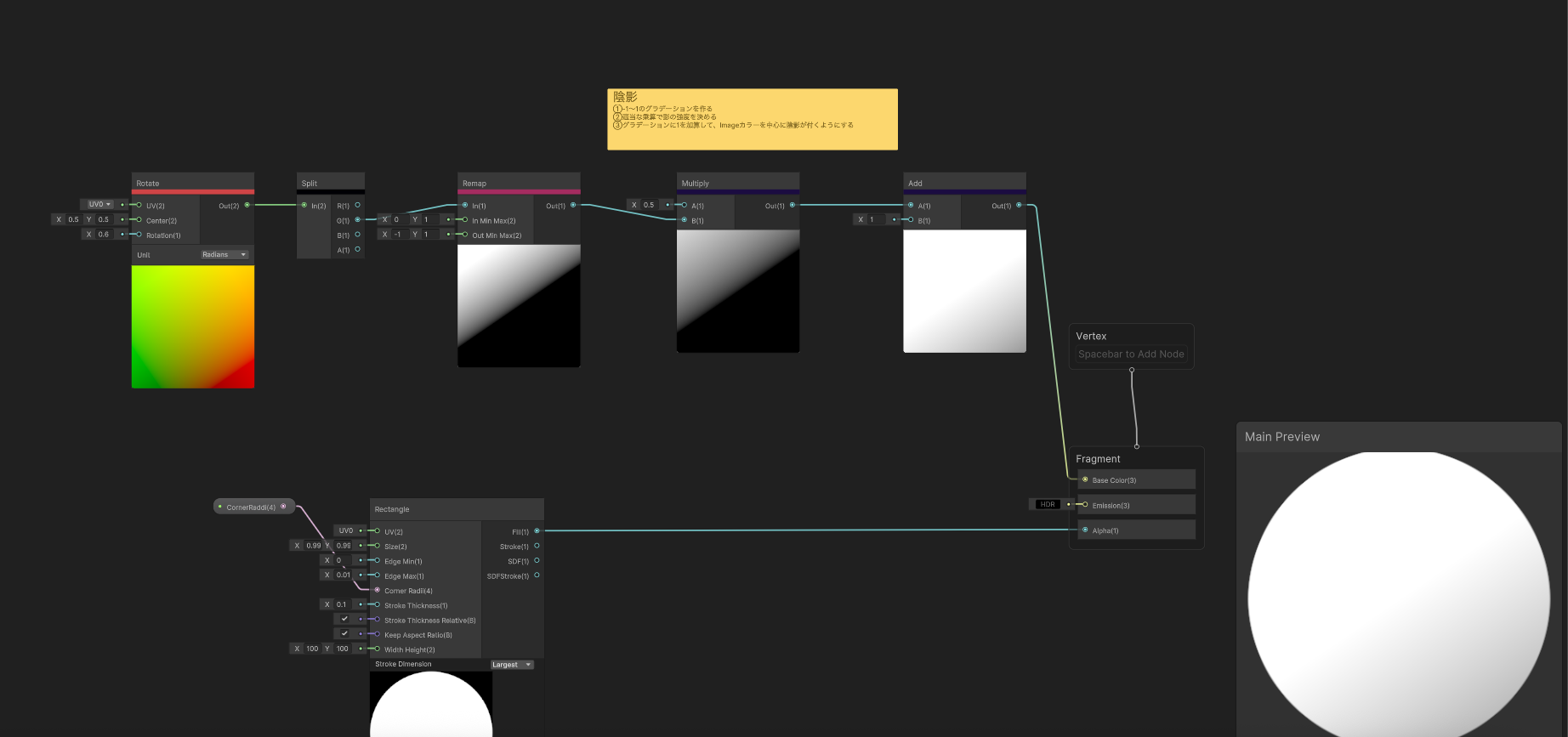

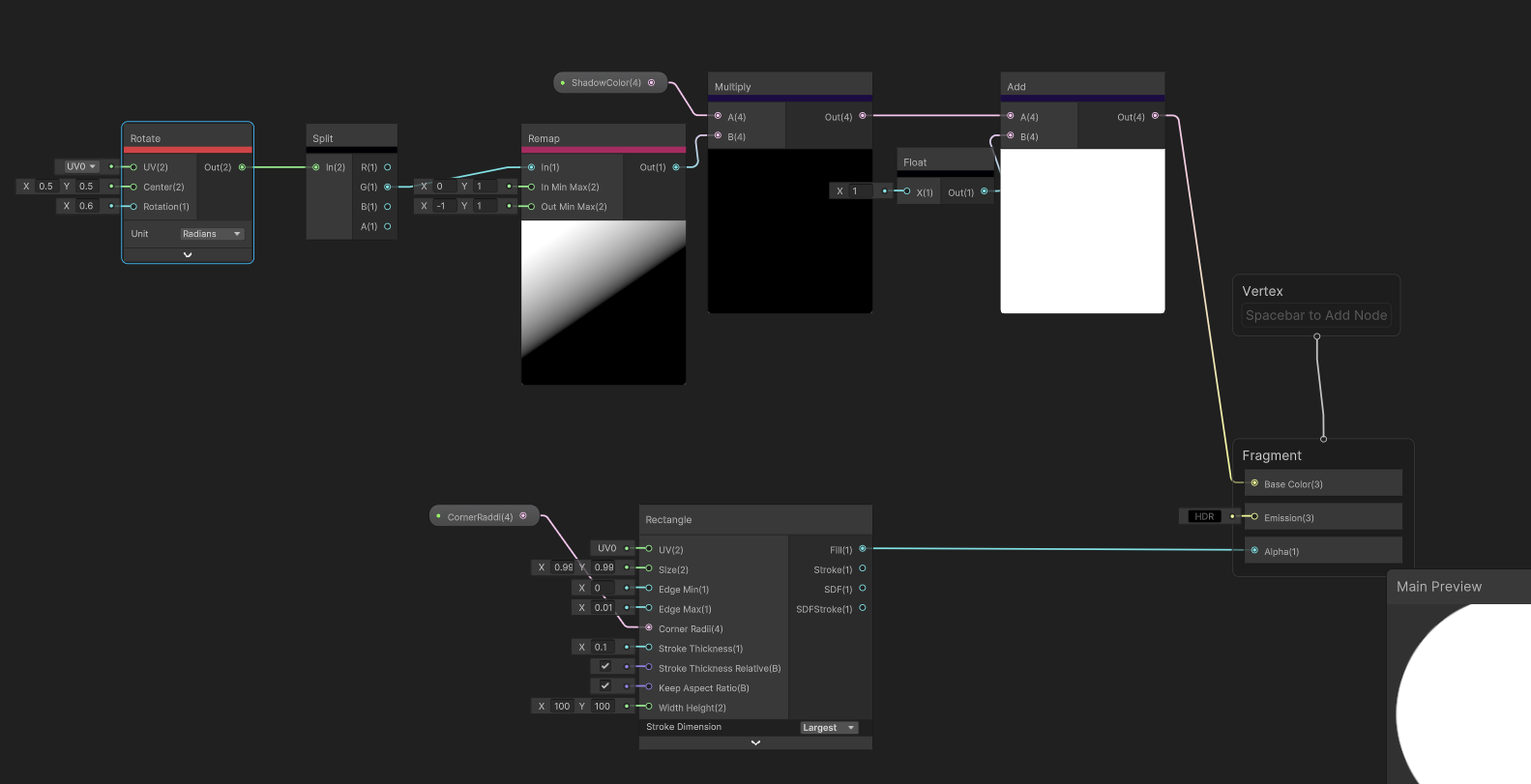

線形グラデーション

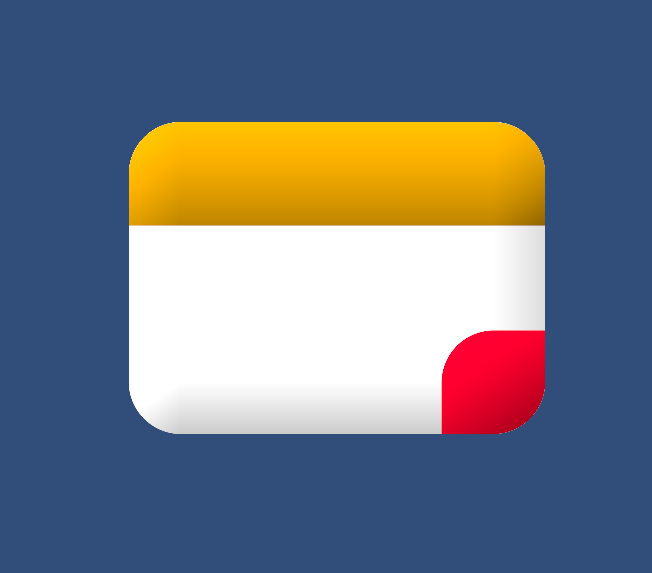

縁を暗く

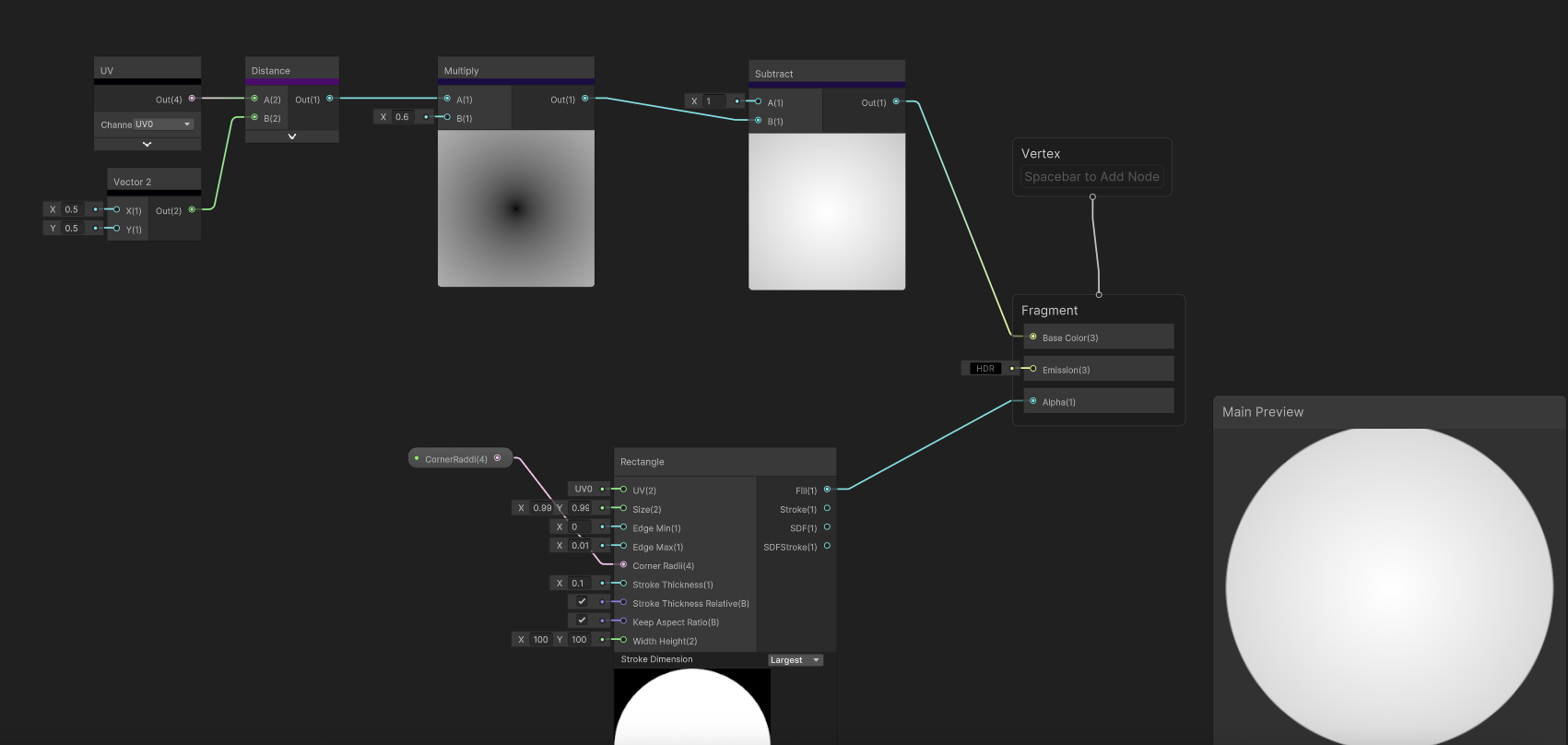

法線を使って陰影計算

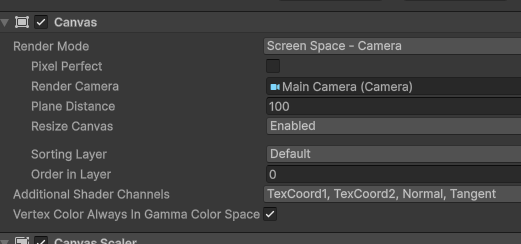

（Normal From HeightノードはCanvasのAdditional Shader ChannelsでNormal, Tangentにチェックを入れないと動作しなさそうだったので注意）

影色を変える

影を黒ではなく、任意の色にするとUIの印象を変えられるかも？

もしImageカラーそのまま描画 & マテリアル共通にするなら、影色は頂点カラーをHSV形式でオフセットした値にすると、色違いのUI間で影色の印象を揃えられる気がしなくもないです。

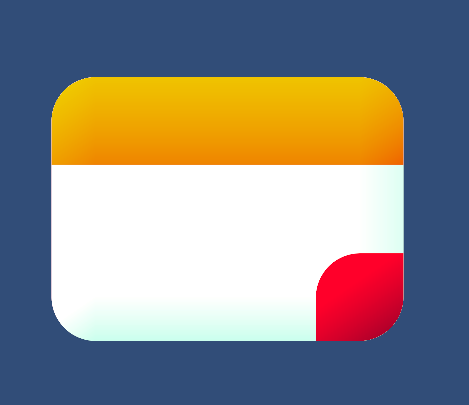

線形グラデーションに、彩度MAX・色相ずらして影色にするとこんな感じ。
明るい印象になったでしょうか？

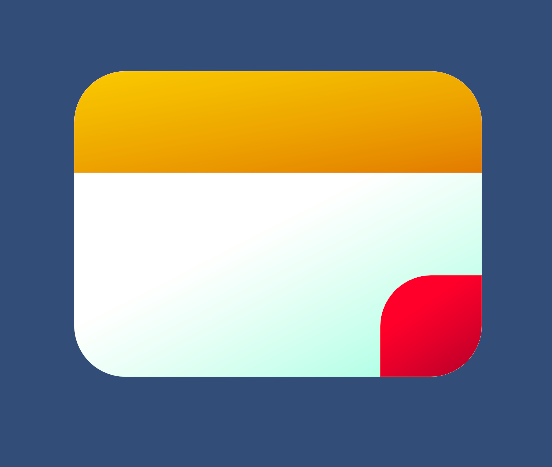

UI全体にグラデーションを付ける

BaseMeshEffectを継承したスクリプトで頂点情報を追加できます。

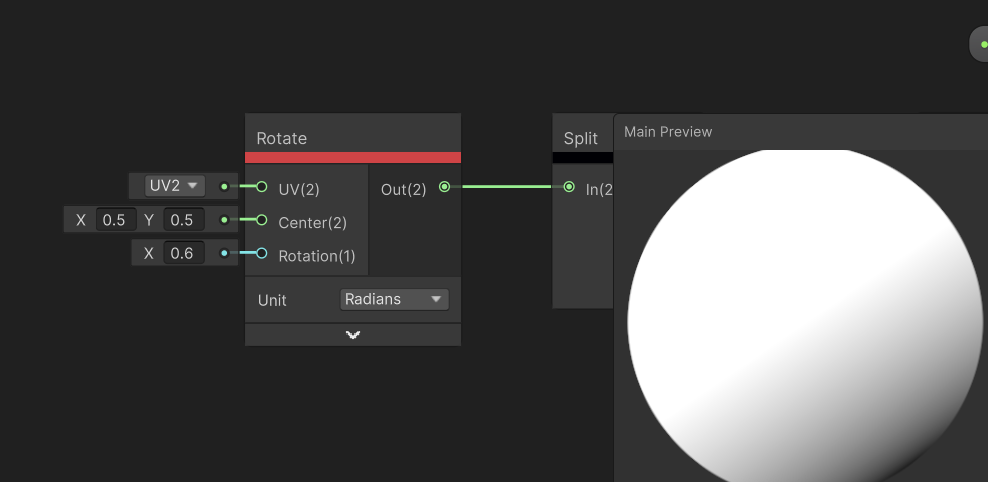

例えばUV2に9スライスしていない状態のUVを書き込めば、UI全体にグラデーションを付けることも可能です。
UV2をシェーダー側で読み取るために、CanvasのAdditional Shader ChannelsでTexCoord2のチェックを忘れずに。
ちなみにUV1は書き込んでも反映されませんでした。謎。

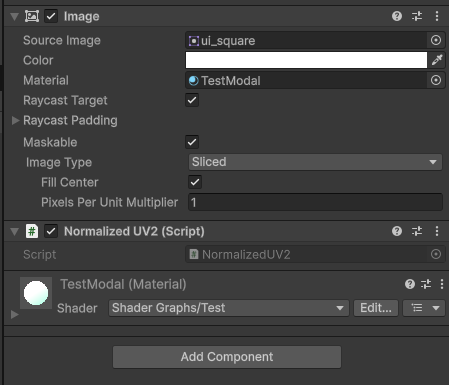

NormalizedUV2.cs

using UnityEngine;
using UnityEngine.UI;

/// <summary>
/// UIのUV2に0〜1を設定
/// </summary>
public class NormalizedUV2 : BaseMeshEffect
{
    public override void ModifyMesh(VertexHelper vh)
    {
        if(vh.currentVertCount <= 0)
        {
            return;
        }

        UIVertex vert = new();
        Vector2 min;
        Vector2 max;
        {
            vh.PopulateUIVertex(ref vert, 0);
            min = max = vert.position;
        }

        // 頂点座標の最小、最大を計算
        for(int i = 0; i < vh.currentVertCount; i++)
        {
            vh.PopulateUIVertex(ref vert, i);
            min.x = Mathf.Min(min.x, vert.position.x);
            min.y = Mathf.Min(min.y, vert.position.y);
            max.x = Mathf.Max(max.x, vert.position.x);
            max.y = Mathf.Max(max.y, vert.position.y);
        }

        if(max.x - min.x < 0.0001f || max.y - min.y < 0.0001f)
        {
            return;
        }

        // 頂点座標の0〜1を計算
        for(int i = 0; i < vh.currentVertCount; i++)
        {
            vh.PopulateUIVertex(ref vert, i);
            var uv = new Vector2(vert.position.x, vert.position.y);
            vert.uv2 = (uv - min) / (max - min);
            vh.SetUIVertex(vert, i);
        }
    }
}
