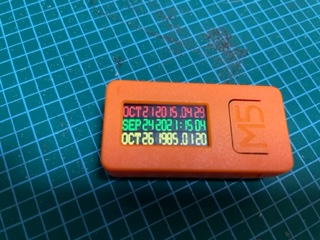

M5StickCで タイムサーキット風なのを作ってみる話

0. はじめに

お仕事でセグっぽいのをフォントにして複数行表示して下さいなとか言う謎の振りを頂きまして「あぁ　なるほど Font7 使えばいいのね」
って Font7 は 48ドットフォントだから複数行には表示できない事がわかりちょっと難航しました

• 揺らしたり触ったりすると著しく輝度が変わります(ニキシー管だから)
• 半田つけが甘いのかもしれません

1. 見事に嵌(はま)った M5StickCとの共存用設定

確か... 違うグラフィックライブラリにスプライトの回転ズームとかあったなぁと
M5StickC.h を読み込むと共存できない難攻不落な状態に陥り
困った時の lang-shipさんなのですが

よくよく読み込んでみると　素敵なマニアック的構文

# define _M5DISPLAY_H_               // M5StickCとの共存用設定
class M5Display {};                 // 既存の描画関数は使えなくする
# include <M5StickC.h>               // M5StickCの読み込み

それでも　頑張ってスプライトの生成/転送/削除やらをお勉強

2. え？　Font7 は数字だけなの？

まずは1行だけ表示できるのを確認し
え？月の表示が無い...

期待した表示　 "SEP 23 2021 :15:22"
表示された内容 "  23 2021 :15:22"

え？ずれてるし月の表示が無い...
lovyangさんがいづれ更新してくださる事を夢見て
今回は違う Font0 の 6倍表示(48ドット) を駆使して

期待した表示　 "SEP 23 2021 :15:22"
表示された内容 "SEP 23 2021 :15:22"

3. ニキシー管っぽくないなぁ

あぁなるほど光ってないセグメントを 違う色で書いて
その上に光ってるセグメントを指定色で書いて....

  spr.setFont(&fonts::Font0);
  spr.setTextSize(6);
  spr.setTextColor(0x6F0000U); // 暗い赤
  spr.setCursor(  2, 4); spr.printf("888");
  spr.setFont(&fonts::Font7);
  spr.setTextSize(1);
  spr.setTextColor(TFT_RED, TFT_BLACK); // 赤
  spr.setCursor(  2, 4); spr.printf("SEP");

4.　時間の前にAM/PM 表示?

出典：http://bttfriser.com/delorean.html

得意の三項演算子　AMは"." PMは":" くらいで

(tmst->tm_hour > 12) ? ":" : "."

5.　秒針の代わりに":" が点滅するのって特許っぽいけど？

呼ばれる度に printf のフォーマットを変更してあげて
秒針の代わりに...

(stat) ? ":" : " "

6.　BTTF1 で現在に帰る前にエンジンが掛からなくってタイムサーキットが"ちらついて"いたなぁ

void getImu()
{
  float gx, gy, gz;
  randomSeed(millis());
  M5.IMU.getGyroData(&gx, &gy, &gx);
  if (abs(gy + gy + gz)> 30) _bright = random(0, 255);
}

7. ソース

• ssid, password は編集して下さい

M5TimeCircuit.ino

//
//
// https://lang-ship.com/blog/work/m5stickc-display4-lovyangfx/
// これがキモでした....
//
//
//
// M5StickC でタイムサーキットを作ってみる話
// M5TimeCirkit.ino
//

# define _M5DISPLAY_H_               // M5StickCとの共存用設定
class M5Display {};                 // 既存の描画関数は使えなくする
# include <M5StickC.h>               // M5StickCの読み込み

# include <time.h>
# include <WiFi.h>

// ネットワークへの接続
void setupWifi()
{
  //=============================================
  const char* ssid     = "********";
  const char* password = "********";
  //=============================================
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  configTime(9 * 3600L, 0, "ntp.nict.jp");
  configTzTime("JST-9", "ntp.nict.jp");
  struct tm timeInfo;
  getLocalTime(&timeInfo);
//  WiFi.disconnect(true, true);
//  WiFi.mode(WIFI_OFF);
}

// 描画ライブラリー読込
# include <LovyanGFX.hpp>
static LGFX lcd;
static LGFX_Sprite spr;

// 待つ
bool wait()
{
  bool rtn = false;
  static uint32_t tm_ = millis();
  if ((millis() - tm_) > 500) {
    tm_ = millis();
    rtn = true;
  }
  return rtn;
}

// 描画パラメータ
# define SCALEX (0.33)
# define SCALEY (0.49)
# define DESTINATION_TIME  (0)
# define PRESENT_TIME      (1)
# define LASTTIME_DEPARTED (2)

# define BACKCOLOR (0x0F0F0FU)

// 描画
void drawTime(int kind, bool stat)
{
  // 描画用スプライト生成
  spr.createSprite(48 * 16, 48);
  spr.setPivot(0, 0);

  time_t t;
  struct tm tm;
  struct tm *tmst;

  uint32_t col[3][2] = {
    0xFF0000, 0x8F0000,
    0x00FF00, 0x005F00,
    0xFFFF00, 0x5F5F00
  };
  char *mons[12] = {
    "JAN", "FEB", "MAR", "APL", "MAY", "JUN", "JUL", "AUG", "SEP", "OCT", "NOV", "DEC"
  };

  int x, y;
  int rot = 0;
  switch (kind) {

    case DESTINATION_TIME:  // 目標時刻
      tm.tm_year = 2015 - 1900;
      tm.tm_mon  = 10 - 1;
      tm.tm_mday = 21;
      tm.tm_hour =  4;
      tm.tm_min  = 29;
      tm.tm_sec  =  0;
      t = mktime(&tm);
      x =  0;
      y =  0;
      break;

    case PRESENT_TIME:      // 現在時刻
      t = time(NULL);
      x =  0;
      y = 27;
      break;

    case LASTTIME_DEPARTED: // 出発時間
      tm.tm_year = 1985 - 1900;
      tm.tm_mon  = 10 - 1;
      tm.tm_mday = 26;
      tm.tm_hour =  1;
      tm.tm_min  = 20;
      tm.tm_sec  =  0;
      t = mktime(&tm);
      x =  0;
      y = 54;
      break;
  }

  tmst = localtime(&t);

  // 描画用スプライトに書く
  spr.fillScreen(BACKCOLOR);
  spr.setFont(&fonts::Font0);
  spr.setTextSize(6);
  spr.setTextColor(col[kind][1], BACKCOLOR);
  spr.setCursor(  2, 4); spr.printf("888");
  spr.setTextColor(col[kind][0]);
  spr.setCursor(  2, 4); spr.printf(mons[tmst->tm_mon]);
  spr.setFont(&fonts::Font7);
  spr.setTextSize(1);
  spr.setTextColor(col[kind][1], BACKCOLOR);
  spr.setCursor(116, 0); spr.printf("88 8888 :88:88");
  spr.setTextColor(col[kind][0]);
  spr.setCursor(116, 0); spr.printf("%02d %04d %1s%02d%s%02d",
                                    tmst->tm_mday,
                                    tmst->tm_year + 1900,
                                    (tmst->tm_hour > 12) ? ":" : ".", // 素敵な三項演算子
                                    tmst->tm_hour,
                                    (stat) ? ":" : " ",               // 素敵な三項演算子
                                    tmst->tm_min);
  // 描画用スプライトを転送する
  spr.pushRotateZoom(&lcd, x,  y, rot, SCALEX, SCALEY);
  // 描画用スプライト削除
  spr.deleteSprite();
}

static int _bright = 128;

// IMU呼び出し
void getImu()
{
  float gx, gy, gz;
  randomSeed(millis());
  M5.IMU.getGyroData(&gx, &gy, &gx);
  if (abs(gy + gy + gz)> 30) _bright = random(0, 255);

}

void setup() {
  M5.begin();
  M5.IMU.Init();
  Serial.begin( 115200 );
  setupWifi();
  lcd.init();               // LovyanGFX初期化
  lcd.setRotation(1);       // M5が右にくる方向
  lcd.setBrightness(_bright);   // 輝度半分くらい
}

void loop() {
  static bool stat_ = false;          // MSec 経過フラグ
  M5.update();

  getImu();
  lcd.setBrightness(_bright);         // ニキシー管なんで不安定

  if (!wait()) return;                // MSec 経過していない場合は書かない
  stat_ = !stat_;                     // MSec 経過フラグ更新
  drawTime(DESTINATION_TIME,  stat_); // 目標時刻
  drawTime(PRESENT_TIME,      stat_); // 現在時刻
  drawTime(LASTTIME_DEPARTED, stat_); // 出発時刻

　delay(1);
}

8. 最後に

いつも素晴らしい src を公開してくださっている lang-shipさんに感謝です
今後ともよろしくお願い申し上げます
https://lang-ship.com/blog/
