FloatingActionButtonのアニメーションを作っているMotionSpecって何?

More than 1 year has passed since last update.

Ateam Lifestyle Advent Calendar 2019の3日目は
株式会社エイチームライフスタイル 名古屋開発部 の@chardenが担当します!

ライフスタイルで数少ないアプリエンジニアなので今回もアプリの記事で行かせていただきます!

自社アプリでFloatingActionButtonを追加したときにアニメーションを制御したくて調べた内容を記事にします。

MotionSpecとは

https://github.com/material-components/material-components-android

material-components-androidに含まれるViewのアニメーションを決めるもの

FloatingActionButtonにおいてデフォルトでは、表示アニメーションとして以下のようなXMLが設定されています。

design_fab_show_motion_spec.xml
<?xml version="1.0" encoding="utf-8"?>
<!--
    Copyright 2017 The Android Open Source Project

    Licensed under the Apache License, Version 2.0 (the "License");
    you may not use this file except in compliance with the License.
    You may obtain a copy of the License at

        http://www.apache.org/licenses/LICENSE-2.0

    Unless required by applicable law or agreed to in writing, software
    distributed under the License is distributed on an "AS IS" BASIS,
    WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
    See the License for the specific language governing permissions and
    limitations under the License.
-->

<set xmlns:android="http://schemas.android.com/apk/res/android">
  <objectAnimator
      android:propertyName="opacity"
      android:startOffset="0"
      android:duration="200"
      android:interpolator="@interpolator/mtrl_linear_out_slow_in"/>
  <objectAnimator
      android:propertyName="scale"
      android:startOffset="0"
      android:duration="200"
      android:interpolator="@interpolator/mtrl_linear_out_slow_in"/>
  <objectAnimator
      android:propertyName="iconScale"
      android:startOffset="0"
      android:duration="0"
      android:interpolator="@interpolator/mtrl_fast_out_slow_in"/>
</set>

非表示になる場合は、design_fab_hide_motion_spec.xmlが使われています。

デフォルトでは下記のようなアニメーションで動作します。

MotionSpecに対応したMaterialDesignComponent(2019年12月時点)

  • FloatingActionButton
  • Chip

設定できる項目

FloatingActionButtonの場合

Property

  • opacity
    • 不透明度
  • scale
    • Viewの拡大縮小
  • iconScale
    • アイコンの拡大縮小

それぞれの設定

  • startOffset
    • 始点の位置
  • duration
    • 持続時間
  • interpolator
    • 動作補間

interpolator(動作補間)とは

以下の動画を見てみるのがわかりやすい

https://www.youtube.com/watch?v=6UL7PXdJ6-E

だんだん早く、だんだん遅くなどアニメーションの動作の仕方を変更することができる

実際に設定値を変えてみると

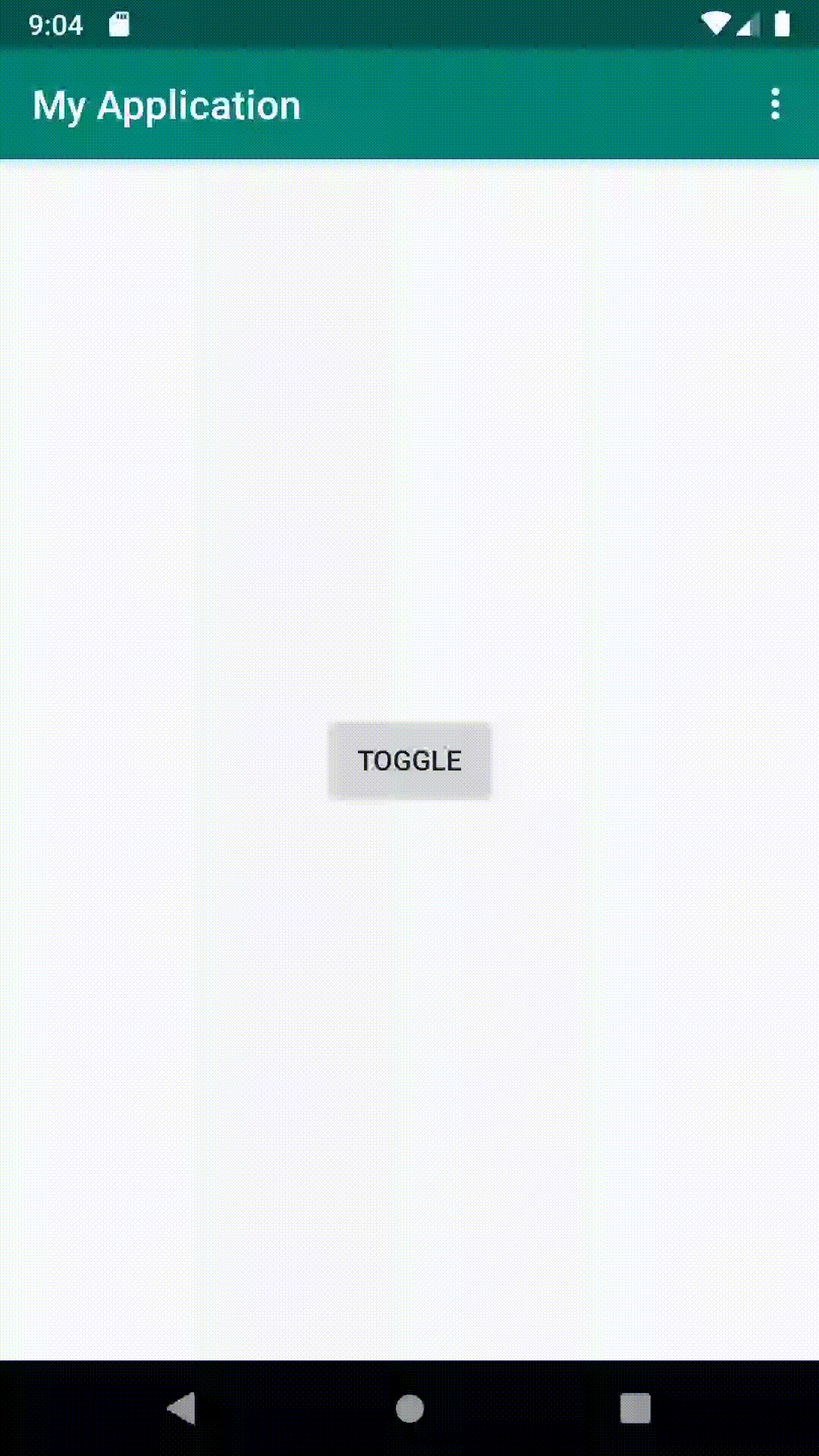

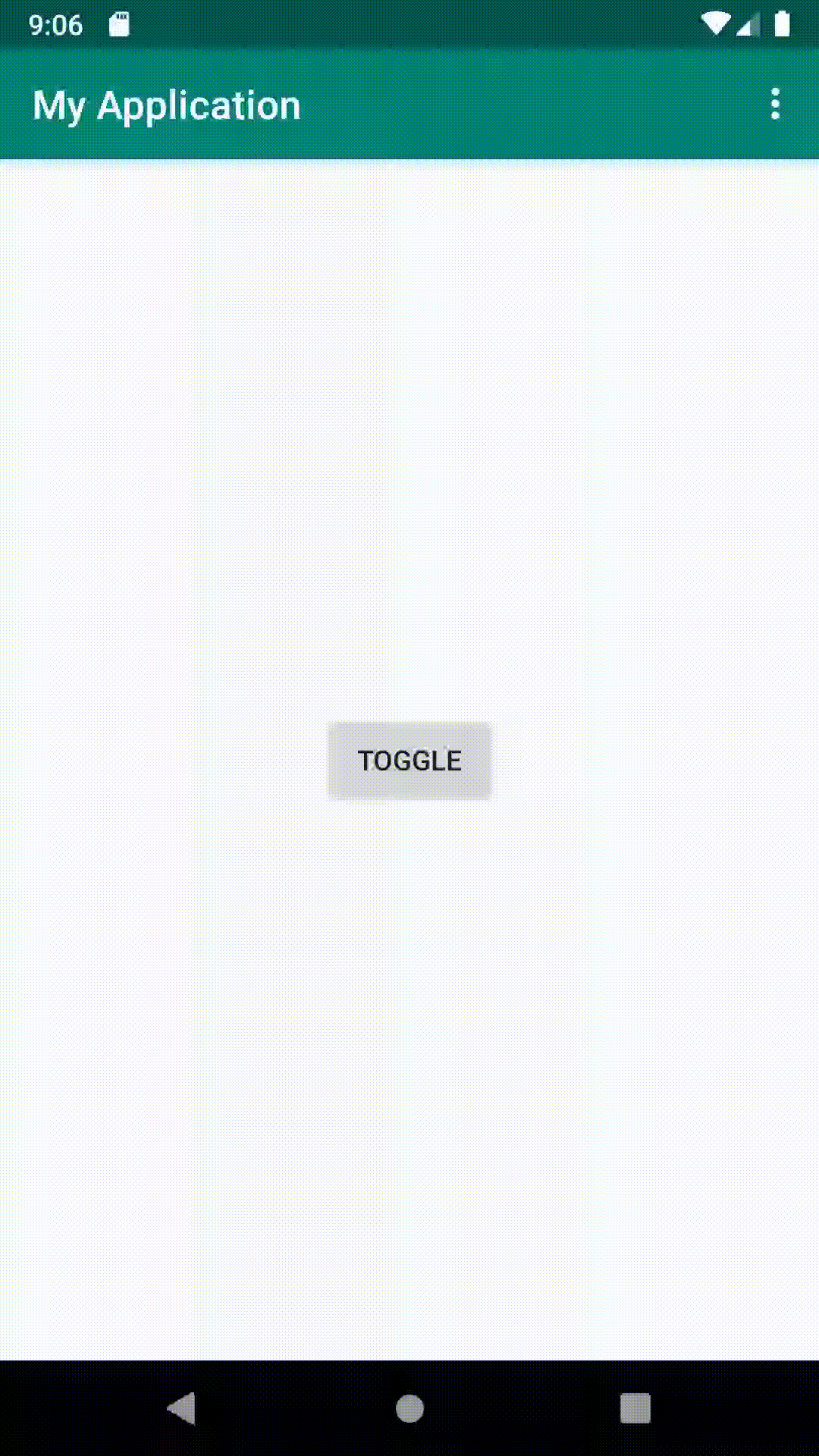

通常(duration = 200ms) duration = 1s bounce
normal.gif duration.gif bounce.gif

独自でinterpolatorを作成できる

動作補間をsin4xとしてCustomInterpolator.javaを作成しました。

実際の動作はこんな形

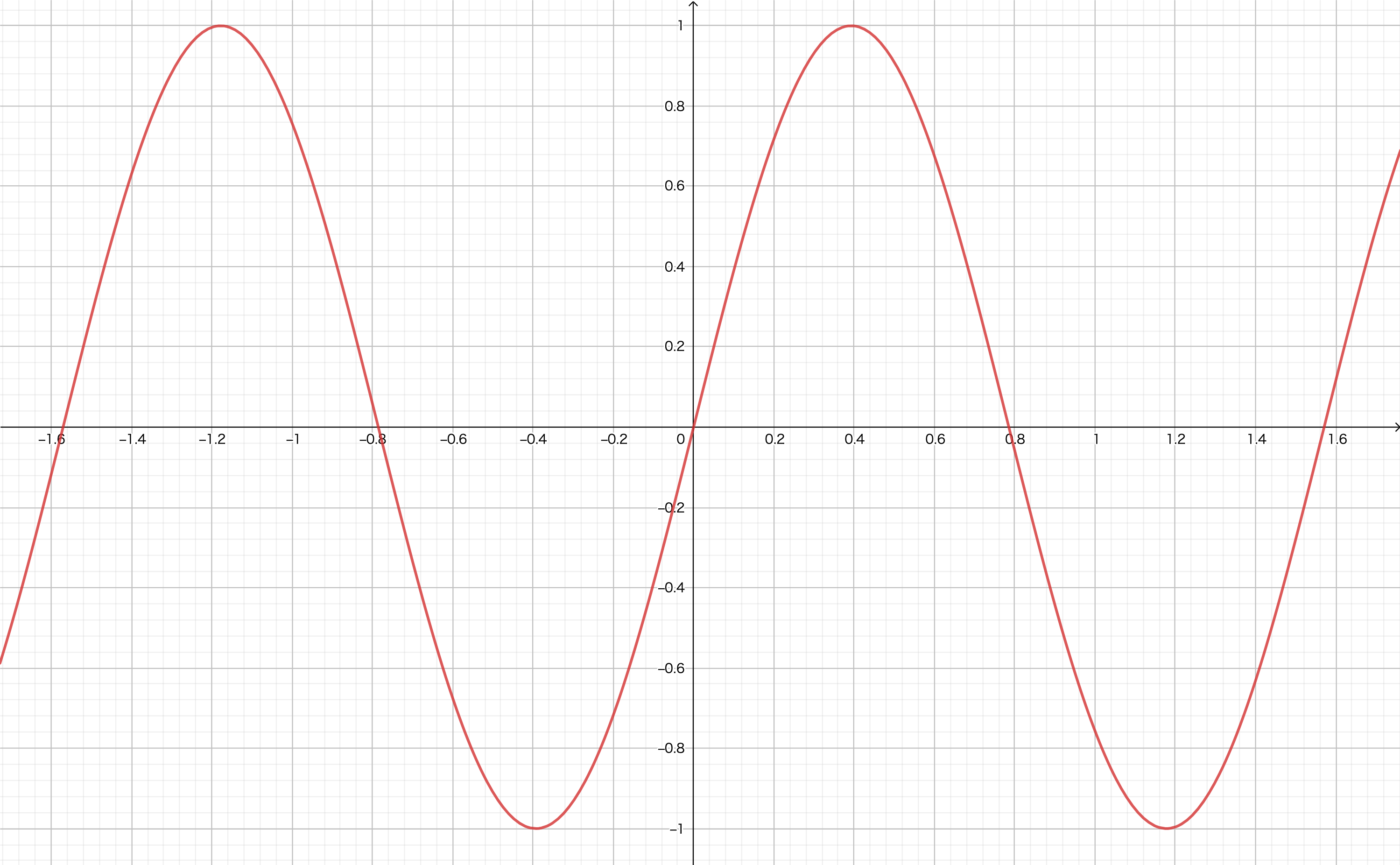

波形で表すとこんな感じ

geogebra-export (1).png

実際のコード

CustomInterpolator.kotlin
import android.view.animation.Interpolator
import kotlin.math.sin

class CustomInterpolator : Interpolator {
    override fun getInterpolation(v: Float): Float {
        return sin(4 * v)
    }
}

XMLではうまく指定できないようなのでコードから指定

val motionSpec = MotionSpec.createFromResource(this, R.animator.show)
motionSpec?.setTiming("scale", MotionTiming(0, 1000, CustomInterpolator()))
fab.showMotionSpec = motionSpec

まとめ

material-components-androidでは一部のComponentにてMotionSpecにてアニメーションを設定することができます。
今後は、アニメーションをうまく使うことにより、より心地よいユーザー体験をできるようにしていきたいと思っています!
