はじめに
Windows Helli for Business で PIN 入力を複数回誤った場合に、どのような動作になるのかが、以下の公開情報に記載されています。
今回は、実際に どのような動きになるのかを検証してみました。
（上記の公開情報より、抜粋）
承認されていないユーザーが Windows Hello for Business に登録されているデバイスを所有するとどうなりますか?
承認されていないユーザーは生体認証オプションを利用できず、PIN を入力する唯一のオプションがあります。
ユーザーがランダム PIN を入力してデバイスのロックを解除しようとすると、3 回失敗した後、資格情報プロバイダーに次のメッセージが表示されます。
間違った PIN を複数回入力しました。もう一度やり直すには、下の「A1B2C3」と入力します。
チャレンジ フレーズ A1B2C3 を入力すると、ユーザーには PIN を入力する機会がもう 1 つ付与されます。
失敗した場合、プロバイダーは無効になり、ユーザーはデバイスを再起動するための唯一のオプションを残します。 再起動後、前述のパターンが繰り返されます。
試行が失敗した場合、デバイスはロックアウト状態になり、最初の再起動後 1 分、4 回目の再起動後 2 分、5 回目の再起動から 10 分後に続きます。
各ロックアウトの期間は、それに応じて増加します。
この動作は、TPM 2.0 のハンマリング防止機能の結果です。 TPM のハンマリング防止機能の詳細については、「 TPM 2.0 のハンマリング防止」を参照してください。
前提となる環境
-
TPM が利用できる Windows クライアント
物理 PC（ハードウェア TPM 2.0 搭載）
または、以下の記事の手順を使って、Hyper-V 上に TPM 2.0 が有効な Windows VM を手配（今回は、VM を使って検証しました）
-
Windows Hello for Business を構成
以下の記事の手順を使って、上記で手配した OS へ Windows Hello for Business を構成
検証実施前のステータス
検証を開始する前に、tpm.msc と、Get-Tpm 等のコマンドの実行結果を確認します。

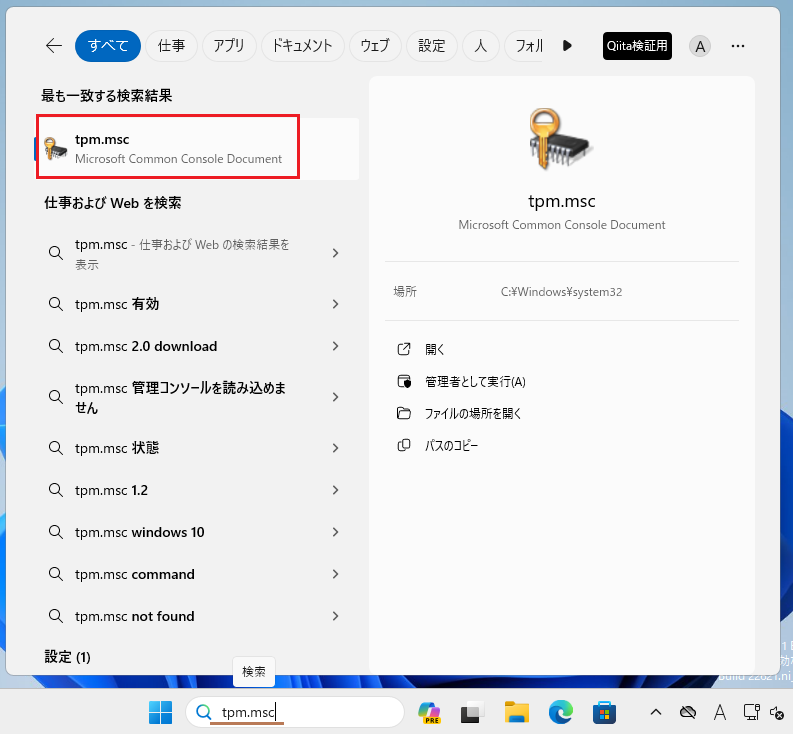

コンピューターのトラステッドプラットフォームモジュール (TPM) の管理

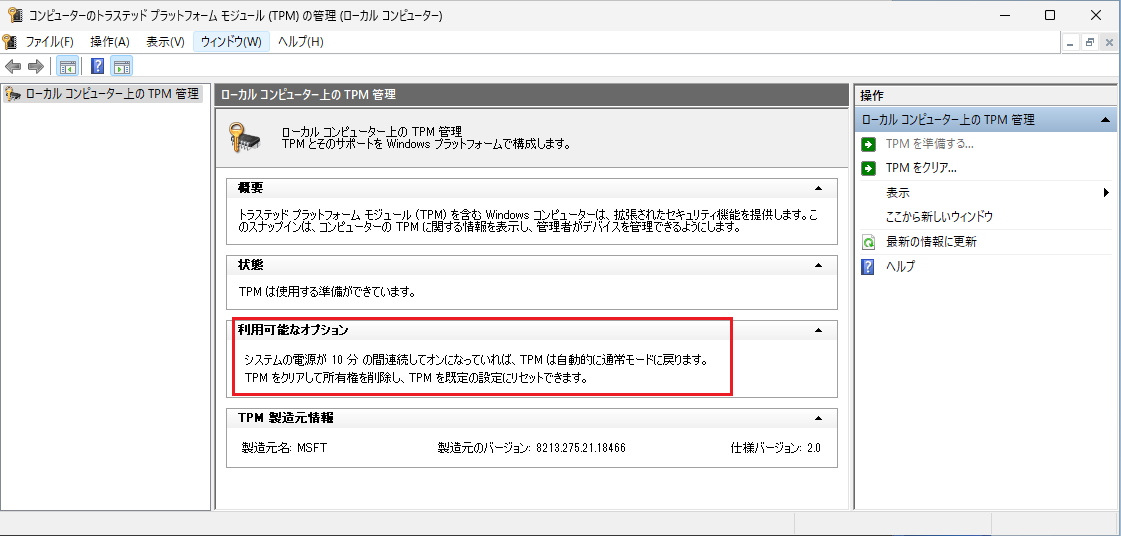

OS インストール直後の tpm.msc の画面
公開情報：TPM のトラブルシューティング
https://learn.microsoft.com/ja-jp/windows/security/hardware-security/tpm/initialize-and-configure-ownership-of-the-tpm
TPM コマンド
OS インストール直後の コマンド実行結果
このリファレンスでは、すべての TPM コマンドレットの説明と構文を示します。コマンドレットの先頭の動詞に基づいて、アルファベット順にコマンドレットを一覧表示します。
公開情報
Get-Tpm
Get -Tpmコマンドレットは、TpmObject を取得します。
このオブジェクトには、現在のコンピューター上の Trusted Platform Module (TPM) に関する情報が含まれています。
| 項目 | 値 | |
|---|---|---|
| TpmPresent | True | 現在のコンピュータにTPMがあるかどうか |
| TpmReady | True | TPM が Windows Server 2012 標準に準拠しているかどうか。 |
| TpmEnabled | True | |
| TpmActivated | True | |
| TpmOwned | True | |
| RestartPending | False | |
| ManagedAuthLevel | Full | オペレーティング システムが所有者の承認を管理するレベル。 可能な値は、Legacy、Balanced、および Full です。 |
| OwnerAuth | Trusted Platform Module (TPM) の現在の所有者認証値 | |
| OwnerClearDisabled | Flase | TPM をリセットできるかどうか。 この値が True の場合、所有者認証値を使用してオペレーティング システムから TPM をリセットすることはできません。 この値が False の場合、オペレーティング システムから TPM をリセットできます。 |
| AutoProvisioning | Enabled | コンピューターが自動プロビジョニングを使用できるかどうか。 可能な値は、NotDefined、Enabled、Disabled、および DisabledForNextBoot です。 |
| LockedOut | False | TPM がロックアウトされているかどうか |
| LockoutHealTime | 10 min | TPM のロックを解除できるようになるまでに経過する必要がある時間。 |
| LockoutCount | 0 | 失敗した試行回数 |
| LockoutMax | 31 | 失敗試行の制限 |
| SelfTest | {} | TPM が実行するテストによって返される情報。 |
公開情報：Get-Tpm
https://learn.microsoft.com/ja-jp/powershell/module/trustedplatformmodule/get-tpm
Get-TpmEndorsementKeyInfo
Get -TpmEndorsementKeyInfoコマンドレットは、Trusted Platform Module (TPM) の承認公開キーと証明書に関する情報を取得します。
| 項目 | 値 | |
|---|---|---|
| IsPresent | True | 承認公開キーがオペレーティング システムに認識されているかどうかを表すブール値 |
| PublicKey | System.Security.Cryptography.AsnEncodedData | 承認キーの asn.1 エンコードされた公開部分を含むAsnEncodedDataオブジェクト。コマンドレットがハッシュ アルゴリズムを使用した場合の公開キーのハッシュ (文字列)。 |
| PublicKeyHash | ハッシュ値 | |
| ManufacturerCertificates | {} | 製造元の承認キー証明書を含むX509Certificate2Collectionオブジェクト。このオブジェクトには、製造元の証明書とプラットフォーム証明書を含めることができます。エンタープライズ証明書など、オペレーティング システムに登録されている追加の承認キー証明書のコレクションを含むX509Certificate2Collectionオブジェクト。 |
| AdditionalCertificates | {} |
公開情報:Get-TpmEndorsementKeyInfo
https://learn.microsoft.com/ja-jp/powershell/module/trustedplatformmodule/get-tpmendorsementkeyinfo
Get-TpmSupportedFeature
Get -TpmSupportedFeatureコマンドレットは、Trusted Platform Module (TPM) が指定された TPM 機能をサポートしているかどうかを確認します。
公開情報：Get-TpmSupportedFeature
https://learn.microsoft.com/ja-jp/powershell/module/trustedplatformmodule/get-tpmsupportedfeature
検証結果
結果として、公開情報に書かれている説明と、かなりの差異が見受けられました。
| 公開情報 | 検証結果 | |
|---|---|---|
| チャレンジフレーズ を求められるまでの回数 |
3 | 4 |
| チャレンジフレーズ に回答して、そのあとに試行できる回数 |
1 | 1 |
| チャレンジフレーズ のあと PIN をミスした際に ロックアウトが発生するか？ |
する | しない |
| ロックアウト発生までの失敗回数 | 4 | 31 |
ロックアウト発生し、再起動後に PIN 入力できるようになるまでの時間
| 公開情報 | 検証結果 | |
|---|---|---|
| 1 回目 | 1分 | 10分 |
| 2 回目 | 未記載 | 10分 |
| 4 回目 | 2分 | |
| 5 回目 | 10分 |
検証した結果を、そのままの流れのままを 次章に示します。
1回～4回目の PIN 入力ミス

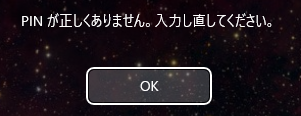

誤った PIN 入力を実施したあと、以下のメッセージが表示された。

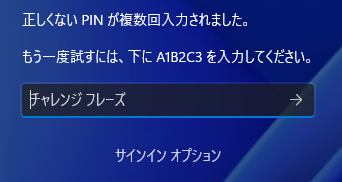

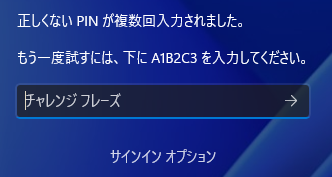

上記の画面で OK を押したあと、以下の画面となった。
上記の画面で、パスフレーズを誤ると、以下のメッセージになる。正しいものを入れるしかありません。
正しいパスフレーズを入力すると、PIN の入力画面になります。
ここで、誤った PIN を入力すると、以下の画面になります。

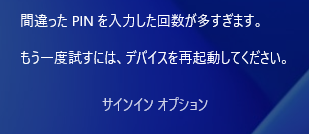

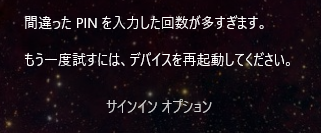

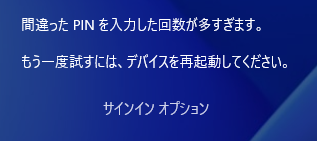

上記の画面で OK を押すと、以下のようになり、再起動するしかなくなります。
同じデバイスへ、別の管理者アカウントで RDP を実施。Get-Tpm を実行した結果は、以下の通り。
以後、Get-Tpm の値は、同様の方法で取得しています。
この時は、LockOutCount 5 になっているが、Lockedout は、False のままになっている。

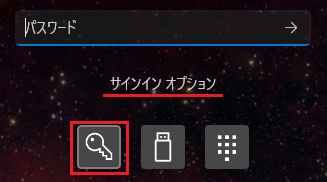

この時、PIN 入力はできないが、パスワード なら入力できる状態。PIN がどのような状態であっても、パスワードに切り替えることでサインインが可能。
再起動を実施
再起動後に、Get-Tpm を確認すると、Count は 5 のまま
6回～9回目の PIN 入力ミス
誤った PIN 入力を 実施したあと、以下のメッセージが表示された。
9回目のミスのあと、以下の画面になった（30秒無効）
この時は、LockOutCount 9 になっているが、Lockedout は、False のままになっている。
30秒経過後、チャレンジフレーズ の入力が可能となるため、正しいフレーズを入力
10回目の PIN 入力ミス
この時は、LockOutCount 10 になっているが、Lockedout は、False のままになっている。
再起動
再起動後も LockOutCount は 10回 のままだった。
11回～14回目の PIN 入力ミス
11回～14回誤った
誤った PIN 入力を実施したあと、以下のメッセージが表示された。
14回目のミスのあと、以下の画面になった（1分無効）
この時は、LockOutCount 14 になっているが、Lockedout は、False のままになっている。
1分経過後、チャレンジフレーズ の入力が可能となるため、正しいフレーズを入力
15回目の PIN 入力ミス
この時は、LockOutCount 15 になっているが、Lockedout は、False のままになっている。
再起動
再起動後も LockOutCount は 15回のまま
16回～19回目の PIN 入力ミス
誤った PIN 入力を実施したあと、以下のメッセージが表示された。
19回目のミスのあと、以下の画面になった（2分無効）
この時は、LockOutCount 19 になっているが、Lockedout は、False のままになっている。
2分経過後、チャレンジフレーズ の入力が可能となるため、正しいフレーズを入力
20回目の PIN 入力ミス
この時は、LockOutCount 20 になっているが、Lockedout は、False のままになっている。
再起動
再起動後も LockOutCount は 20回のまま
21回～24回目の PIN 入力ミス
誤った PIN 入力を実施したあと、以下のメッセージが表示された。
24回目のミスのあと、以下の画面になった（5分無効）

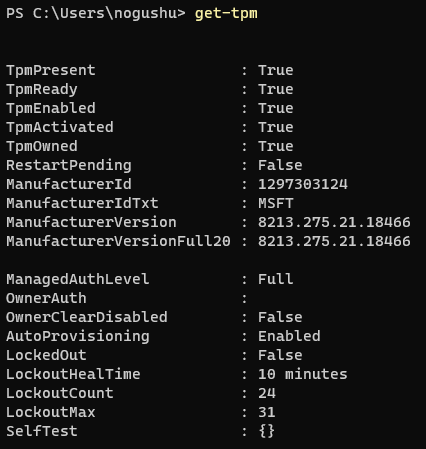

この時は、LockOutCount 24 になっているが、Lockedout は、False のままになっている。
25回目のミス
この時は、LockOutCount 25 になっているが、Lockedout は、False のままになっている。
再起動
再起動後も LockOutCount は 25回のまま
26回～29回目の PIN 入力ミス
誤った PIN 入力を実施したあと、以下のメッセージが表示された。

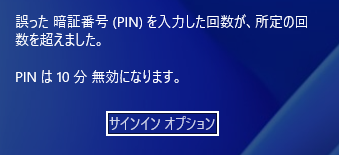

29回目のミスのあと、以下の画面になった（10分無効）

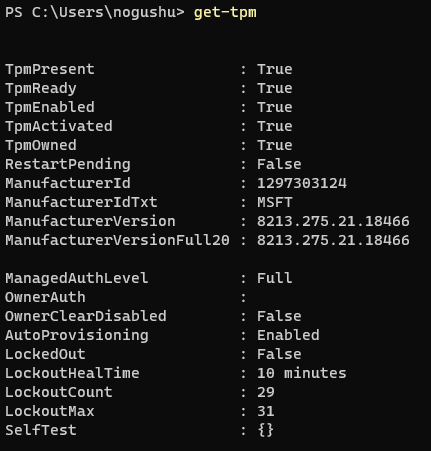

この時は、LockOutCount 29 になっているが、Lockedout は、False のままになっている。
10分経過後、チャレンジフレーズ の入力が可能となるため、正しいフレーズを入力
29回目の入力ミス
この時は、LockOutCount 29 になっているが、Lockedout は、False のままになっている。
再起動
再起動後も LockOutCount は 29回のまま
30回～31回目の PIN 入力ミス
誤った PIN 入力を実施したあと、以下のメッセージが表示された。
31回目のミスの後、ついに、ロックアウト発生

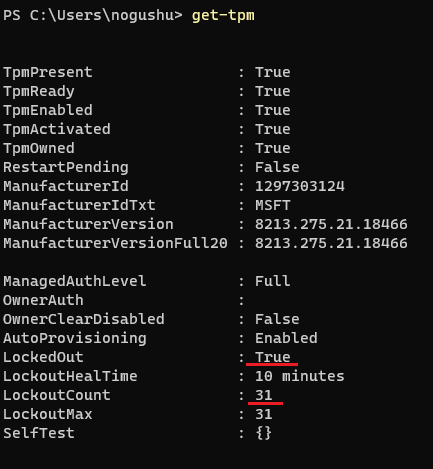

LockedOut が True になり、 LockOutCount も 31 になっている。
このとき、tpm.msc の表示は、以下のようになっている
ロックアウト後の動作

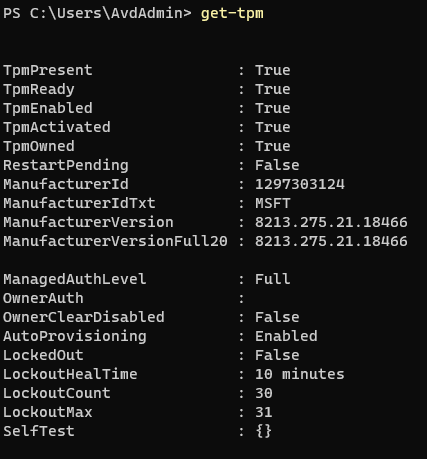

10分まつと、以下のように Lockedout が False に変更され、LockOutCount も 30 に減算されている。（なお、このときは待っただけで 再起動はしていません）
ここで、正しい PIN を入力すると、サインインできました。
サインイン後の Get-Tpm の結果は、直前と変わらない。
このあと、再起動して Get-Tpm を実行するも カウントの値は変わらないが、時間がたつと カウントが 1 ずつ減っている様子。そして、また PIN を誤るとカウントアップしていき、31 に到達すると ロックが発生する。
ここで観察できた内容は、以下の公開情報の説明に近い状態です。
検証では 31 回でロックですが、以下の情報では 32 回になっている点が気になる点ですが・・・
連続４回失敗後、チャレンジフレーズ表示前の待ち時間
Get-TPM の結果では確認ができないのですが、ユーザーごとに ロックアウトされた回数がカウントされているような気がします。
これが増えるにしたがって、PIN を 4 回 連続でミスした際に、チャレンジフレーズが表示されるまで 待たされる時間は、どんどん延長されていくようです。
連続 4 回失敗したあと、チャレンジフレーズ入力前に待たされる時間
→ 検証では、ロックアウトの発生とは別に チャレンジフレーズの入力前に待機時間が発生した。公開情報には、このような説明は書かれていない。
| 検証結果 | |
|---|---|
| 連続 4 回失敗 1回目 | なし |
| 連続 4 回失敗 2回目 | 30 秒 |
| 連続 4 回失敗 3回目 | 1 分 |
| 連続 4 回失敗 4回目 | 2 分 |
| 連続 4 回失敗 5回目 | 5 分 |
| 連続 4 回失敗 6回目 ここでロック発生 |
10 分 |
| 連続 4 回失敗 7回目 一旦 ロック回復後に 再度ミス |
30 分 |
| 連続 4 回失敗 8回目 一旦 ロック回復後に 再度ミス |
1 時間 |
| 連続 4 回失敗 9回目 一旦 ロック回復後に 再度ミス |
2 時間 |
以下の富士通さんが公開している情報に近い動きになりました。
https://www.fmworld.net/cs/azbyclub/qanavi/jsp/qacontents.jsp?PID=0311-3099
TPM のリセットを実行してみる
tpm.msc の状態は、TPM は使用する準備ができています。 という表示になっている。
ここで、TPM をクリア を実施します。
以下のメッセージが表示され、再起動が掛かる。
再起動後、以下のメッセージが表示されていた。
Get-Tpm の結果は、OwnerAuth に値が入っている。LockoutCount が 0 に戻っている。
リセットされたようだ。

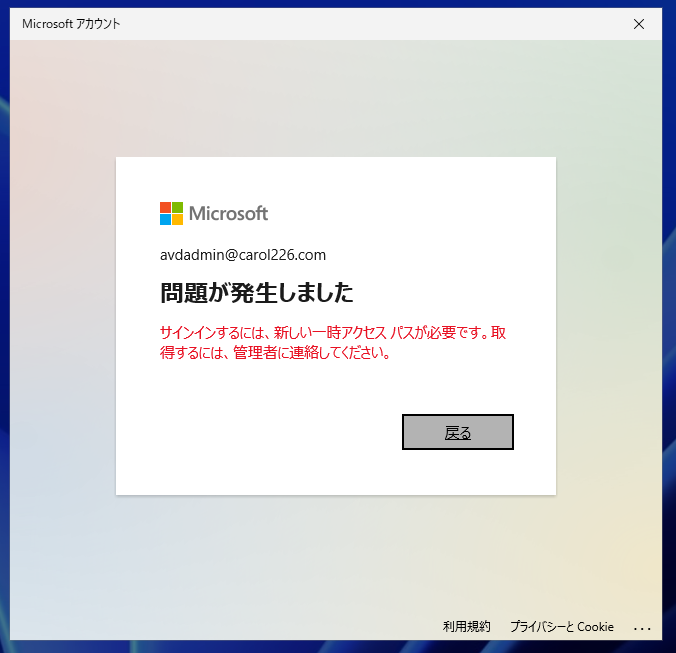

しかし、リセットしたアカウントの方は、以下のメッセージが出て、PIN の再設定ができない。
パスワードに変更すれば、サインインができる状態。パスワードでサインインします。
サインインしたあと、以下のメッセージが出るため、サインイン を押します。
以下の画面で パスワードを入力します。

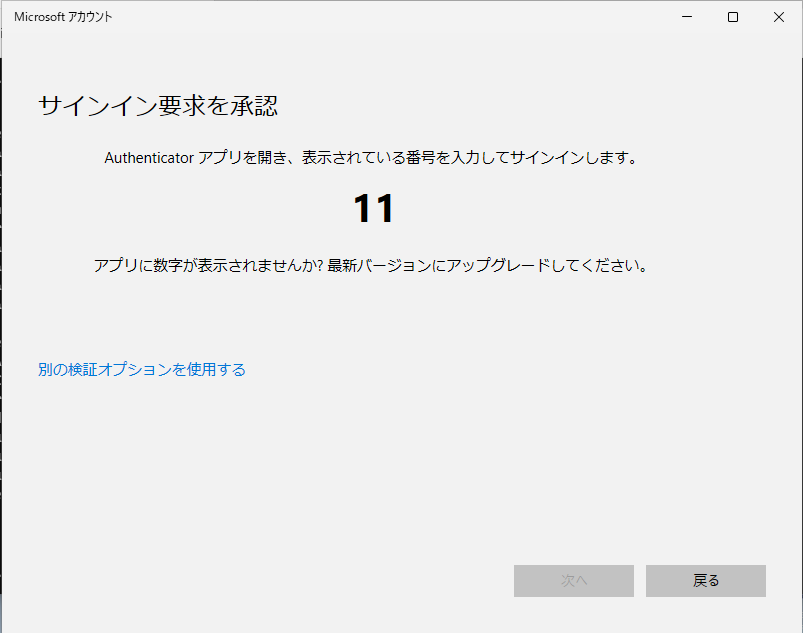

MFA を求められるので、スマホ側で認証します。

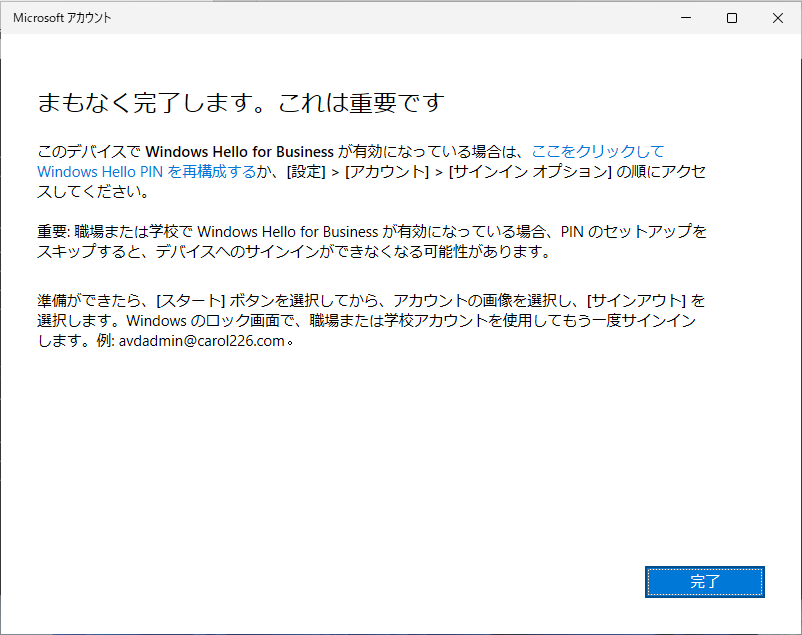

以下のメッセージが表示されるので、完了 を押します。
Get-Tpm の結果を見るも、変化は見られない
サインアウトを実施して、再度 サインインを試みます。
サインイン画面では、PINのエラーは消えていますが、PIN を選べなくなっているので、パスワードでサインインするしかありません。
以下のように Hello for Business の初期設定画面が現れます。初回サインイン時と同様な動きです。
MFA を認証したあと
PIN の新規設定が可能になりました。
PIN を設定しました。
Get-Tpm の結果は、OwnerAuth が空欄になりました。
これで、PIN を使って サインインできるようになりました。
ポリシーで、しきい値を変更すると、どうなるのか？
以下の公開情報で、ポリシーを使って TPM のロックアウトしきい値 を変更できるような事が書かれています。
しきい値を変更したら、どうなるのか検証してみました。
注意
なお、先に結論を書きますが、この検証結果は 意図しない結果となり、原因不明です。
（公開情報より抜粋）
グループポリシーの編集を開く
公開情報で説明されてる ポリシー のパスを開いていきます。

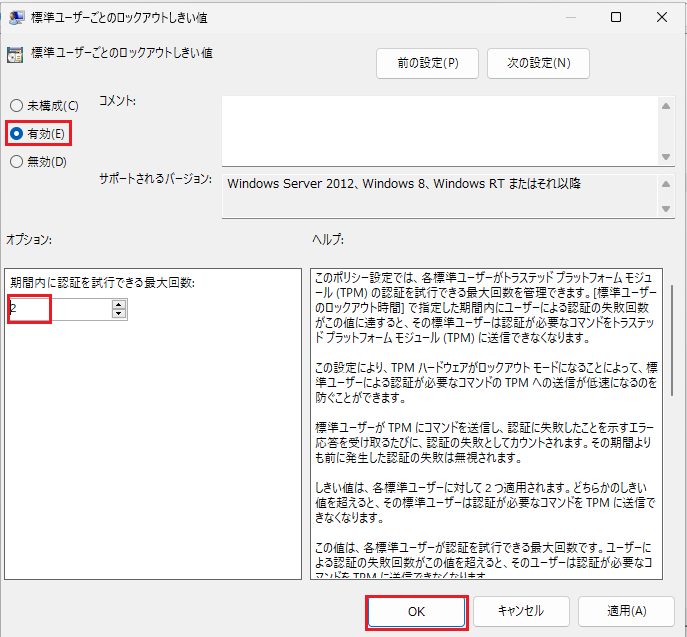

目的のポリシー設定をみつけて、開きます。
値を 4 -> 2 に変更してみます。
再起動 を実施後に 検証しましたが、以前と変わらず、4回失敗したあとに、パスフレーズを求められる動作になっていました。
続いて、しきい値を 7 に変更して 再起動して試しても。以前と変わらず、4回失敗したあとに、パスフレーズを求められる動作になっている。
この謎は、解明できず。
まとめ
ポリシーの設定は、意図しない結果となりました。
この原因は、判らないままですが、何かわかったら この記事に追記していきたいと思います。
既定の TPM ロックアウトの発生トリガーと、その後に 待つべき時間や、TPM リセットの影響が調べられたので、これを踏まえて対応ができればと思います。
