YAMAHA RTX と Azure を S2S - BGP で接続する

Last updated at 2025-03-18Posted at 2025-03-10

はじめに

YAMAHA RTX シリーズのルーターと Azure をサイト間 (S2S) で接続する方法は、ネット上にもある程度情報があります。
ですが、BGP を使った接続は、あまり見かけません。

そのため、今回は、BGP を使って接続する方法を紹介したいと思います。

ポイント
BGP を使うことで、Azure 側とのルーティングを動的に交換することが可能になります。BGP があると、Azure 側のネットワーク構成が変更されても、YAMAHA 側の構成変更が不要となりますし、トランジットルーティングも可能になります。

今後、これをフル活用した複雑なネットワーク構成も紹介していきたいと思います。

公開情報：チュートリアル: Azure portal でサイト間 VPN 接続を作成する
https://learn.microsoft.com/ja-jp/azure/vpn-gateway/tutorial-site-to-site-portal?wt.mc_id=mvp_407731

全体図

以下の図は、S2S 接続と P2S 接続を比較で示しています。
P2S 接続（右側）の場合は、１台の PC が VPN Gateway を介して Azure と接続しますが、S2S 接続（左側）の場合は、物理的な VPN ルーターと VPN Gateway 間で構成されたトンネルを介して、Azure と接続します。

本記事では、この物理的な VPN ルーターを YAMAHA RTX シリーズのルーターで実現する方法を紹介します。

前提事項

基本的な VPN ゲートウェイの仕組みやデプロイ方法は、以下の記事にまとめてありますので、先にそちらの記事を参照ください。

Azure VPN Gateway のデプロイと ARMテンプレートでの再作成
最初の VPN ゲートウェイをデプロイする手順や、それを ARM テンプレート化して再利用する方法などを紹介しています。

Azure VPN Gateway について
SKU（機能、性能、コスト）の違いや、インスタンス、動作モード、可用性ゾーン (AZ)、接続方式 (S2S/V2V/P2S) などについて、詳細に解説しています。

本記事の対象
上記の記事を参照いただき、VPN ゲートウェイのデプロイを経験済みの方を対象としています。
VPN ゲートウェイのデプロイが未経験の人は、まず先に上記の記事を参照して、デプロイまで実施してください。

ネットワーク設計

S2S 接続を行う仮想ネットワークは、以下の設定値であることを前提としています。

設定値は、前提事項で紹介した VPN ゲートウェイのデプロイについての記事の設計と同一です。

これらの値を皆さんの環境に照らし合わせて参照してください。

Azure 仮想ネットワークの設計

役割	名称	アドレス
リソースグループ	AVD-Environment	－
リージョン	東日本 (Japan East)	－
仮想ネットワーク (アドレス空間)	AZ-DefaultVNet	10.10.0.0 /16
サブネット１	Subnet1	10.10.10.0 /24
サブネット２ ※今回は使いません	Subnet2	10.10.20.0 /24
ゲートウェイサブネット	GatewaySubnet	10.10.50.0 /24

Azure VPN ゲートウェイの設計

項目名	値
名前	VPNGW-JPEAST
地域	Japan East
ゲートウェイの種類	VPN
SKU	VpnGw1
世代	Generation1
仮想ネットワーク	AZ-DefaultVNet
サブネット	GatewaySubnet (x.x.x.x/x)
パブリック IP アドレス名	VPNGW-JPEAST-pip
アクティブ / アクティブモードの有効化	無効
BGP の構成	有効
自律システム番号 (ASN)	65521

物理拠点（YAMAHA 側）のネットワークの設計

項目	値	備考
LAN 側ネットワーク	192.168.100.0 / 24
ルーター LAN 側アドレス	192.168.100.1
ルーター WAN 側アドレス	x.37.211.x	DHCP でプロバイダから取得
NAT	(Outer) Primary : x.37.211.x (Inner) 192.168.100.1	Outer で受けた IPsec 通信を Inner へ NATします
トンネル IP アドレス	192.168.254.1	このアドレスを使って BGP の通信が行われます
自律システム番号 (ASN)	65530	Azure 側と被らない値を設定します

構成の概要

S2S で接続するためには、以下の構成が必要です。

仮想ネットワークゲートウェイ
Azure 仮想ネットワーク上にデプロイされた VPN ルーターです。
ローカルネットワークゲートウェイ
S2S 接続のために必要な追加構成です。
物理ルーターに関するパラメーターを Azure 側に設定します。
YAMAHA ルーター
オンプレミス側の物理ルーターの構成です。
接続
仮想ネットワークゲートウェイとローカルネットワークゲートウェイを接続します。

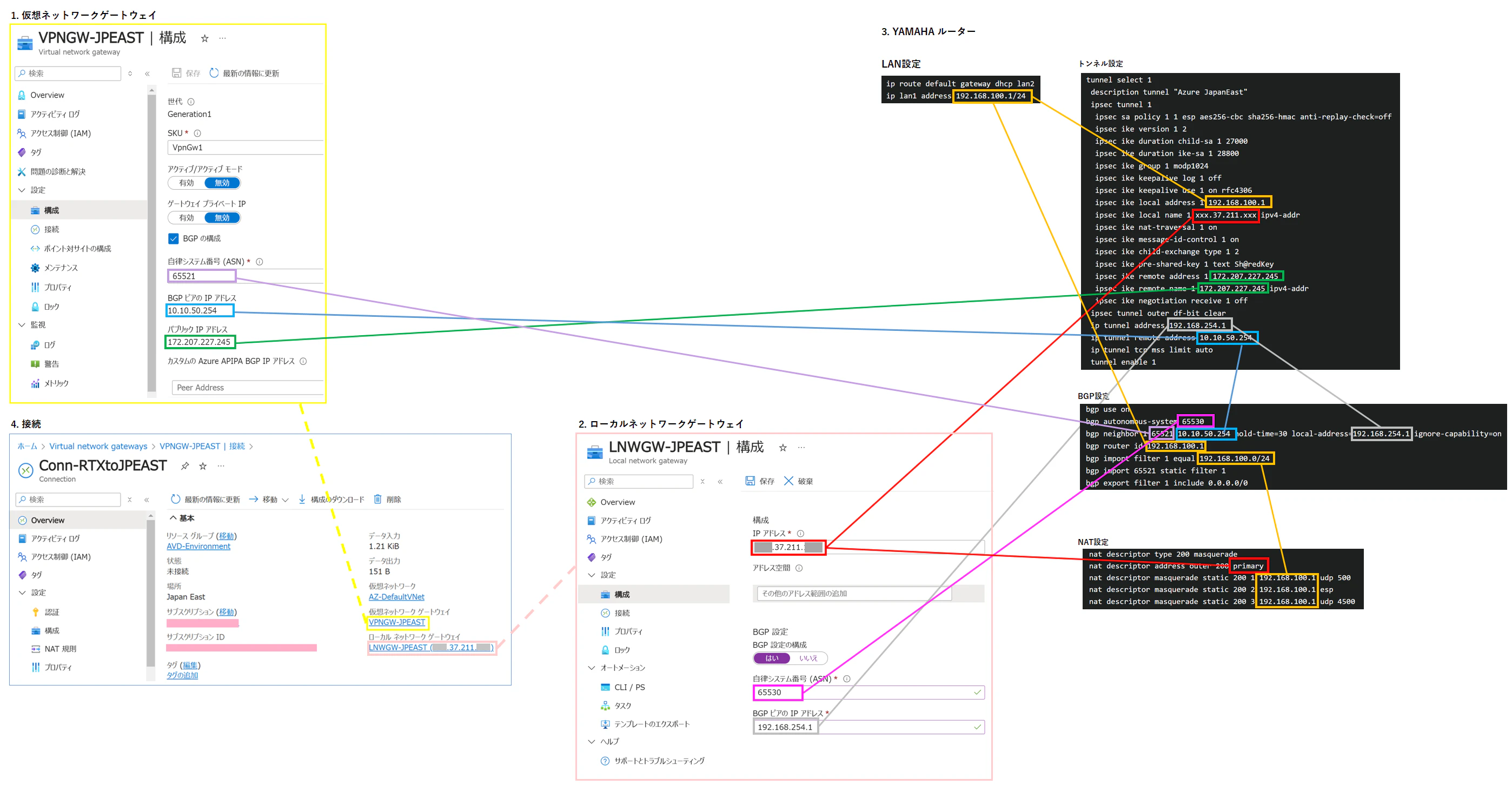

設定値の関連図
以下の図は、上記の 1.～4. の関係性を示しています。

（凡例）
以下の表のうち、太字で書かれている箇所が主体となる設定値となり、その他の項目は相手に合わせて設定します。

線の色	Azure 側項目名	YAMAHA 側項目名	値
薄紫	(仮想ネットワークゲートウェイ) 自律システム番号 (ASN)	bgp neighbor	65521
水色	(仮想ネットワークゲートウェイ) BGP ピアの IP アドレス	bgp neighbor	10.10.50.254
緑	(仮想ネットワークゲートウェイ) パブリック IP アドレス	ipsec ike remote address	172.207.227.245
橙色	－	ip lan1 address ipsec ike local address bgp router id bgp import filter nat descriptor masquerade static	192.168.100.1
赤	(ローカルネットワークゲートウェイ) IP アドレス	ipsec ike local name nat descriptor address outer	primary (x.37.211.x)
桃	(ローカルネットワークゲートウェイ) 自律システム番号 (ASN)	bgp autonomous-system	65530
灰色	(ローカルネットワークゲートウェイ) BGP ピアの IP アドレス	ip tunnel address bgp neighbor	192.168.254.1

ポイント
Azure では、物理拠点の VPN ルーターに関する情報をローカルネットワークゲートウェイとして定義しています。そして「接続」を使って、仮想ネットワークゲートウェイとローカルネットワークゲートウェイを紐づけます。

そうすることで、仮想ネットワークゲートウェイは、ローカルネットワークゲートウェイに設定された値をもつデバイスとの接続を開始します。

構成の詳細

前章の構成の概要で示した各要素の手順について、説明します。

1. 仮想ネットワークゲートウェイ

前提事項で記載した内容の再掲です。
仮想ネットワークゲートウェイ (VPN) を作成します。

（参考）公開情報：VPN ゲートウェイの作成
https://learn.microsoft.com/ja-jp/azure/vpn-gateway/tutorial-site-to-site-portal?wt.mc_id=mvp_407731#VNetGateway

2. ローカルネットワークゲートウェイ

S2S 接続をするために、新たにローカルネットワークゲートウェイのリソースを作成します。
値は、拠点側の物理デバイスが持つ値を設定していきます。

（参考）公開情報：ローカルネットワークゲートウェイの作成
https://learn.microsoft.com/ja-jp/azure/vpn-gateway/tutorial-site-to-site-portal?wt.mc_id=mvp_407731#LocalNetworkGateway

1．Azure Portal の検索窓で Local network gateways を探して選択します（①～②）
③ の ＋作成 ボタンを押します。

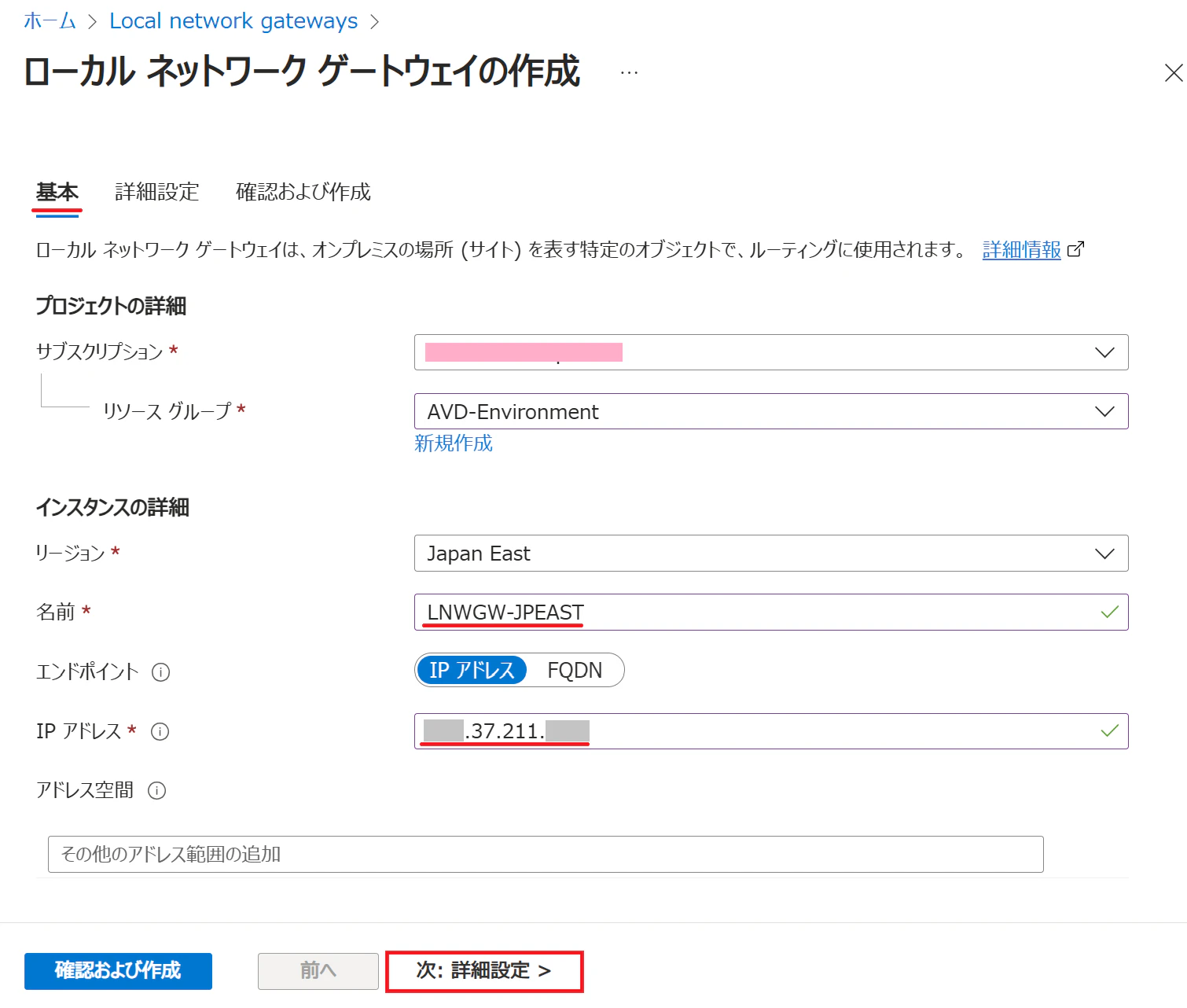

2．基本タブでは、リソース名を指定して、IPアドレス の欄に物理拠点がもつグローバル IP アドレスを指定します。

ポイント
ここで指定するグローバル IP アドレスは、インターネット側から見えるアドレスである必要があります。

ネットワーク構成にもよりますが、ルーター自身が持っている WAN 側 IP ではない場合があります。
ルーター配下の PC を使って以下のサイトにアクセスすることで、ローカルネットワークゲートウェイに設定すべき IP アドレスを正確に確認することができます。

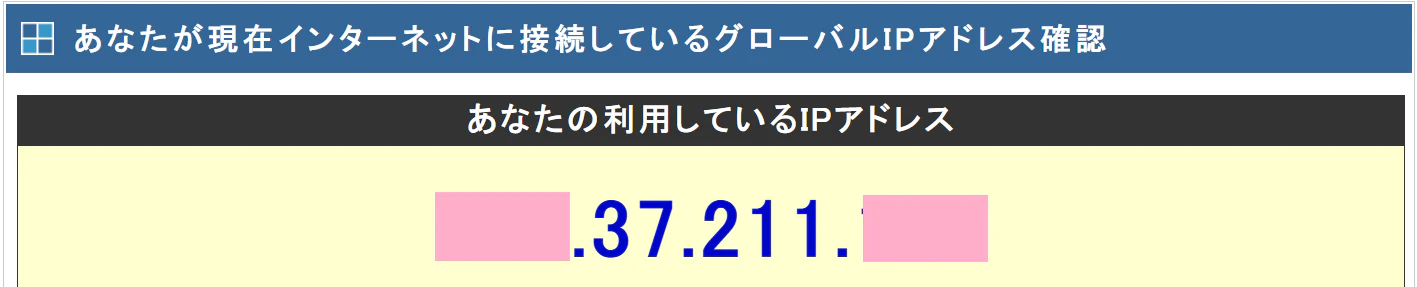

IPアドレス確認のサイト (CMAN)
https://www.cman.jp/network/support/go_access.cgi

以下のように表示されたアドレスを採用します。

参考
BGP を使うため、アドレス空間 の欄は、空欄で構いません。
アドレス空間 の欄は、スタティックルートを使う場合に使用する欄です。
スタティックルートで構成する場合は、ここに、オンプレミス環境で使用されているネットワークアドレスを羅列します。

3．詳細設定 タブでは、BGP 設定の構成 を有効にします。
自律システム番号 (ASN) と BGP ピアの IP アドレス は、YAMAHA ルーター側で構成する値を設定します（後述する YAMAHA 側の手順で設定する値と合わせます）

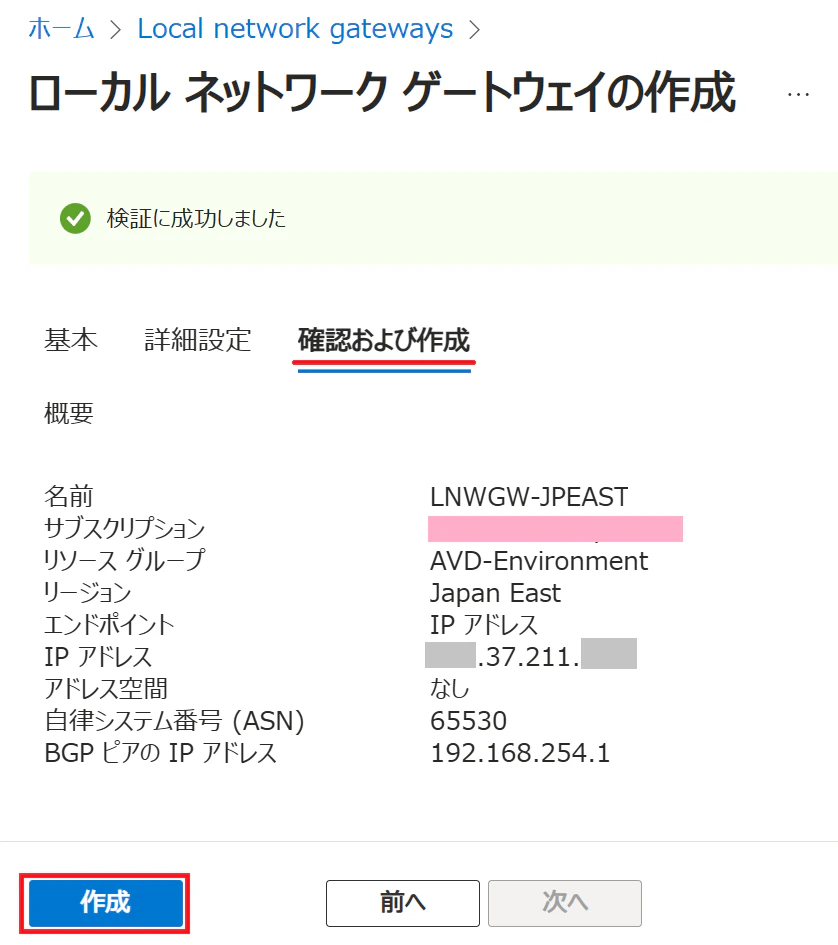

4．確認および作成 タブでは作成を押します。

5．以下の表示になれば OK です。リソースに移動 を押します。

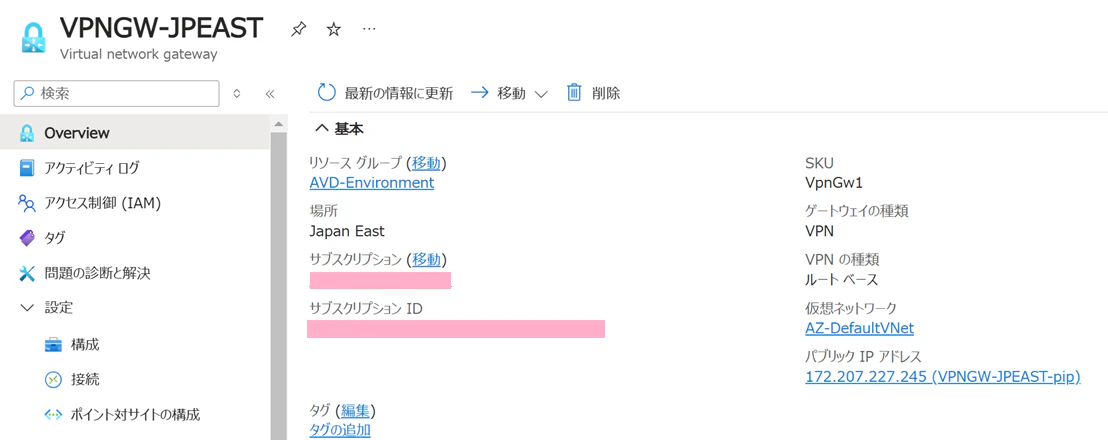

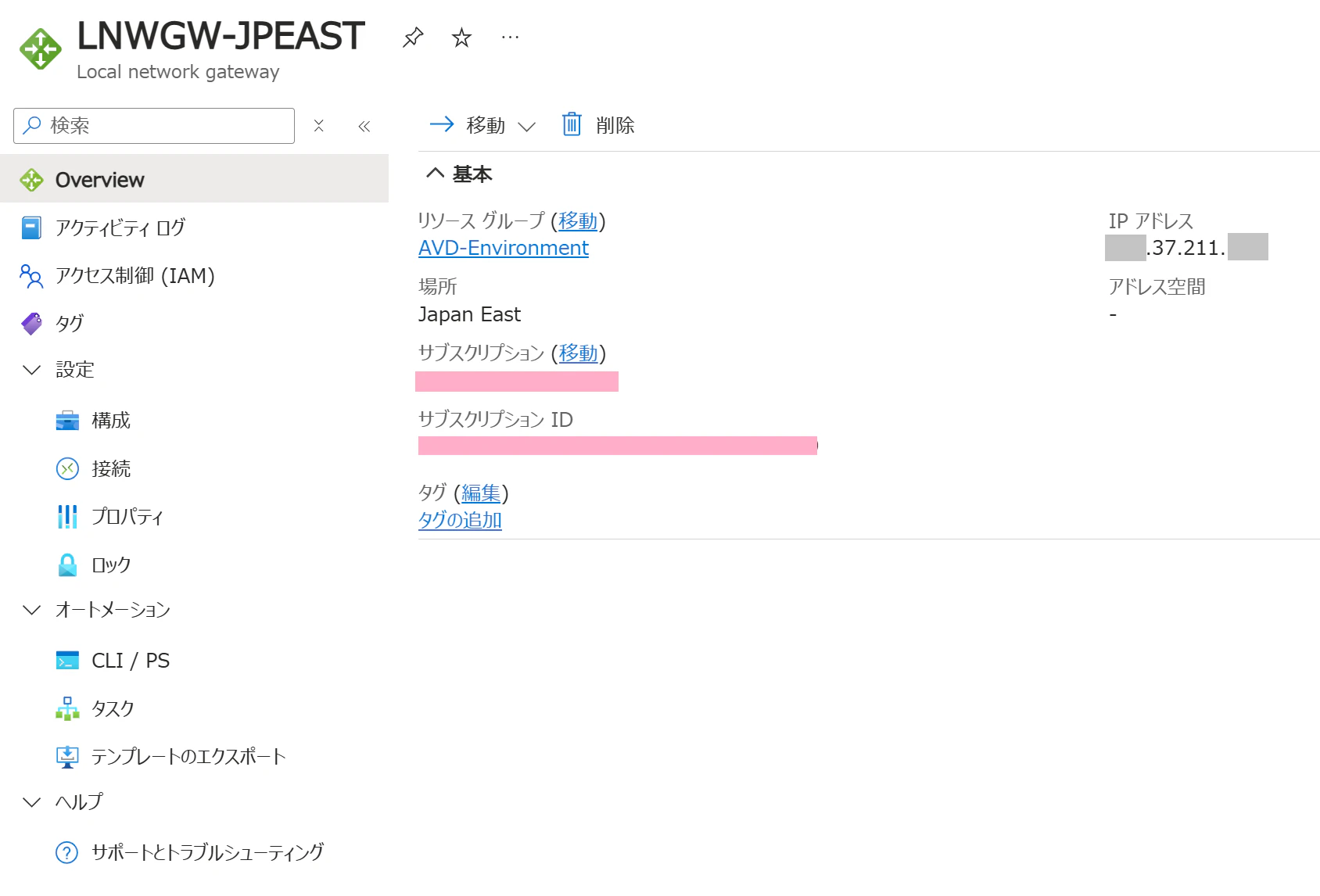

6．概要 (Overview) では、以下の情報を確認することができます。

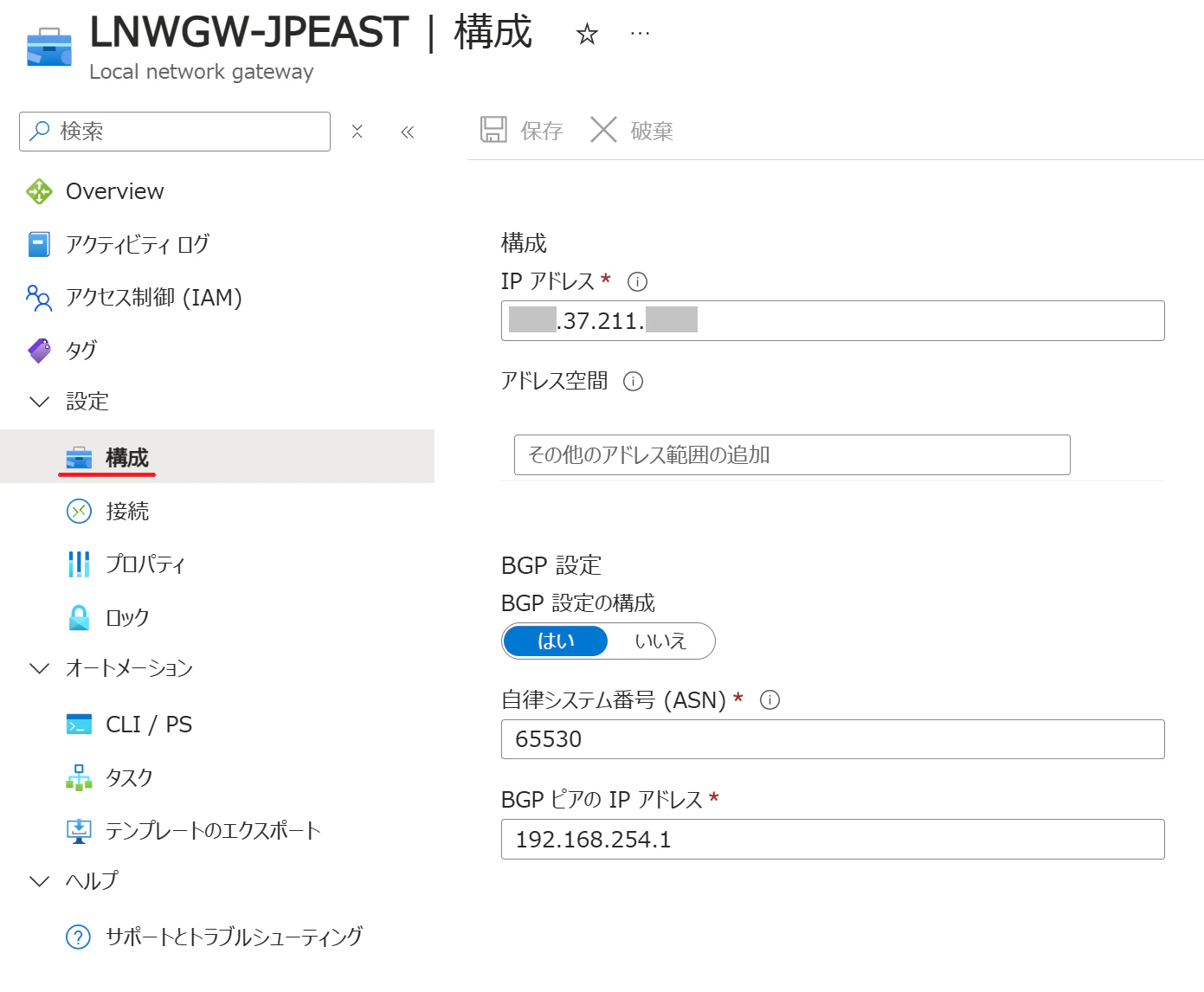

7．メニューから設定－構成を選ぶと、以下の情報を確認することができます。

3. YAMAHA ルーターを構成する

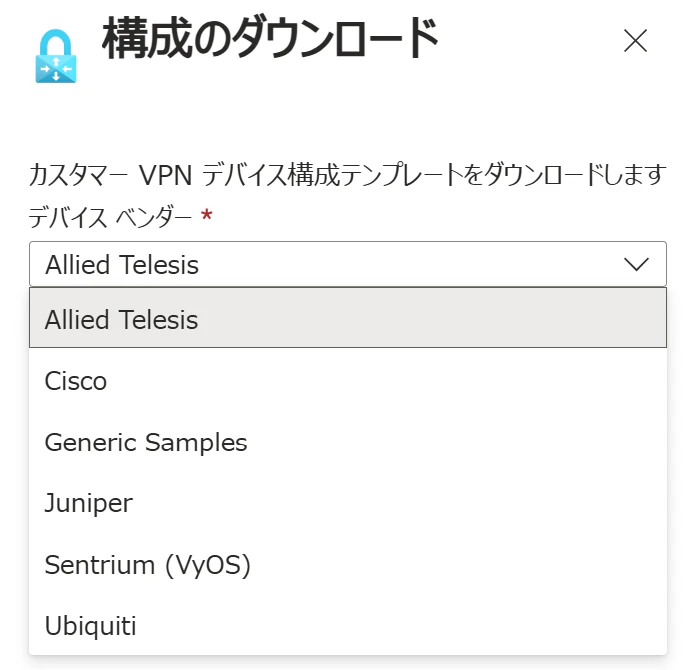

Azure と S2S 接続をするための VPN デバイスに必要な構成情報は、以下の公開情報の手順で Azure Portal からダウンロードできるようになっています。しかし YAMAHA ルーターは、この中に含まれていないため、この機能は使えません。

（参考）公開情報：S2S VPN 接続用の VPN デバイス構成スクリプトをダウンロードする
https://learn.microsoft.com/ja-jp/azure/vpn-gateway/vpn-gateway-download-vpndevicescript?wt.mc_id=mvp_407731
（構成スクリプトのダウンロードに対応しているメーカー）

そのため、YAMAHA が公開している、以下のサンプルを元にして、手動で構成する必要があります。
私は、RTX1220 と RTX830 で検証の実績がありますが、このサイトで説明されている RTX シリーズは皆利用できると思います。

上記の構成には、BGP に関する構成が含まれていないため、さらに BGP に関する構成を追加しています。

本記事の冒頭のネットワーク設計を踏まえて、構成した結果が以下の Config 設定となります。

ip route default gateway dhcp lan2
ip lan1 address 192.168.100.1/24
description lan2 WAN
ip lan2 address dhcp
ip lan2 secure filter in 101003 101020 101021 101022 101023 101024 101025 10103
0 101032 101100 101101 101102
ip lan2 secure filter out 101013 101020 101021 101022 101023 101024 101025 1010
26 101027 101099 dynamic 101080 101081 101082 101083 101084 101085 101098 10109
9
ip lan2 nat descriptor 200
tunnel select 1
 description tunnel "Azure JapanEast"
 ipsec tunnel 1
  ipsec sa policy 1 1 esp aes256-cbc sha256-hmac anti-replay-check=off
  ipsec ike version 1 2
  ipsec ike duration child-sa 1 27000
  ipsec ike duration ike-sa 1 28800
  ipsec ike group 1 modp1024
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 on rfc4306
  ipsec ike local address 1 192.168.100.1
  ipsec ike local name 1 xxx.37.211.xxx ipv4-addr
  ipsec ike nat-traversal 1 on
  ipsec ike message-id-control 1 on
  ipsec ike child-exchange type 1 2
  ipsec ike pre-shared-key 1 text Sh@redKey
  ipsec ike remote address 1 172.207.227.245
  ipsec ike remote name 1 172.207.227.245 ipv4-addr
  ipsec ike negotiation receive 1 off
 ipsec tunnel outer df-bit clear
 ip tunnel address 192.168.254.1
 ip tunnel remote address 10.10.50.254
 ip tunnel tcp mss limit auto
 tunnel enable 1
ip filter 101000 reject 10.0.0.0/8 * * * *
ip filter 101001 reject 172.16.0.0/12 * * * *
ip filter 101002 reject 192.168.0.0/16 * * * *
ip filter 101003 reject 192.168.100.0/24 * * * *
ip filter 101010 reject * 10.0.0.0/8 * * *
ip filter 101011 reject * 172.16.0.0/12 * * *
ip filter 101012 reject * 192.168.0.0/16 * * *
ip filter 101013 reject * 192.168.100.0/24 * * *
ip filter 101020 reject * * udp,tcp 135 *
ip filter 101021 reject * * udp,tcp * 135
ip filter 101022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 101023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 101024 reject * * udp,tcp 445 *
ip filter 101025 reject * * udp,tcp * 445
ip filter 101026 restrict * * tcpfin * www,21,nntp
ip filter 101027 restrict * * tcprst * www,21,nntp
ip filter 101030 pass * 192.168.100.0/24 icmp * *
ip filter 101031 pass * 192.168.100.0/24 established * *
ip filter 101032 pass * 192.168.100.0/24 tcp * ident
ip filter 101033 pass * 192.168.100.0/24 tcp ftpdata *
ip filter 101034 pass * 192.168.100.0/24 tcp,udp * domain
ip filter 101035 pass * 192.168.100.0/24 udp domain *
ip filter 101036 pass * 192.168.100.0/24 udp * ntp
ip filter 101037 pass * 192.168.100.0/24 udp ntp *
ip filter 101080 pass * 192.168.100.1 udp * 500
ip filter 101081 pass * 192.168.100.1 esp
ip filter 101082 pass * 192.168.100.1 udp * 4500
ip filter 101098 reject-nolog * * established
ip filter 101099 pass * * * * *
ip filter dynamic 101080 * * ftp
ip filter dynamic 101081 * * domain
ip filter dynamic 101082 * * www
ip filter dynamic 101083 * * smtp
ip filter dynamic 101084 * * pop3
ip filter dynamic 101085 * * submission
ip filter dynamic 101098 * * tcp
ip filter dynamic 101099 * * udp
nat descriptor type 200 masquerade
nat descriptor address outer 200 primary
nat descriptor masquerade static 200 1 192.168.100.1 udp 500
nat descriptor masquerade static 200 2 192.168.100.1 esp
nat descriptor masquerade static 200 3 192.168.100.1 udp 4500
bgp use on
bgp autonomous-system 65530
bgp neighbor 1 65521 10.10.50.254 hold-time=30 local-address=192.168.254.1 ignore-capability=on
bgp router id 192.168.100.1
bgp import filter 1 equal 192.168.100.0/24
bgp import 65521 static filter 1
ipsec auto refresh on
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.100-192.168.100.254/24
dns host lan1
dns server dhcp lan2
dns private address spoof on

考慮事項
YAMAHA ルーターが DHCP で LAN 側の PC へ配布する DNS サーバーのアドレスは、考慮が必要です。
YAMAHA ルーター自身のアドレス (dns server dhcp lan2) が指定されている場合は、VPN の接続状態にかかわらず、インターネットのみの名前解決が行えます。

これに対して、Azure 上に構築した DNS サーバーを使って名前解決を行う必要がある場合は、dns server dhcp lan2 の箇所を読み替えて、dns server のあとに DNS サーバーの IP アドレスを記載するようにします。この構成によって LAN 上の Windows クライアントは、Azure 上のドメインコントローラーにドメイン参加をすることが可能になります。

この場合、VPN が切断されていたり、DNS サーバーが停止されていると、インターネットの名前解決もできなくなるので、注意してください。

4. 接続

以上で Azure 側と物理拠点側の準備が整いました。
ここで、"接続" を作成することで、VPN 接続が構成されます。

（参考）公開情報：VPN 接続を作成する
https://learn.microsoft.com/ja-jp/azure/vpn-gateway/tutorial-site-to-site-portal?wt.mc_id=mvp_407731#CreateConnection

ローカルネットワークゲートウェイのメニューから設定－接続を開き ＋追加 を押します（仮想ネットワークゲートウェイのメニューからも同様の作業が可能です）

　
基本タブでは、接続の種類で サイト対サイト (IPsec) を選択します。
名前は任意で構いません。
リージョンは、仮想ネットワークゲートウェイに合わせます。
次：設定＞ を押します。

　

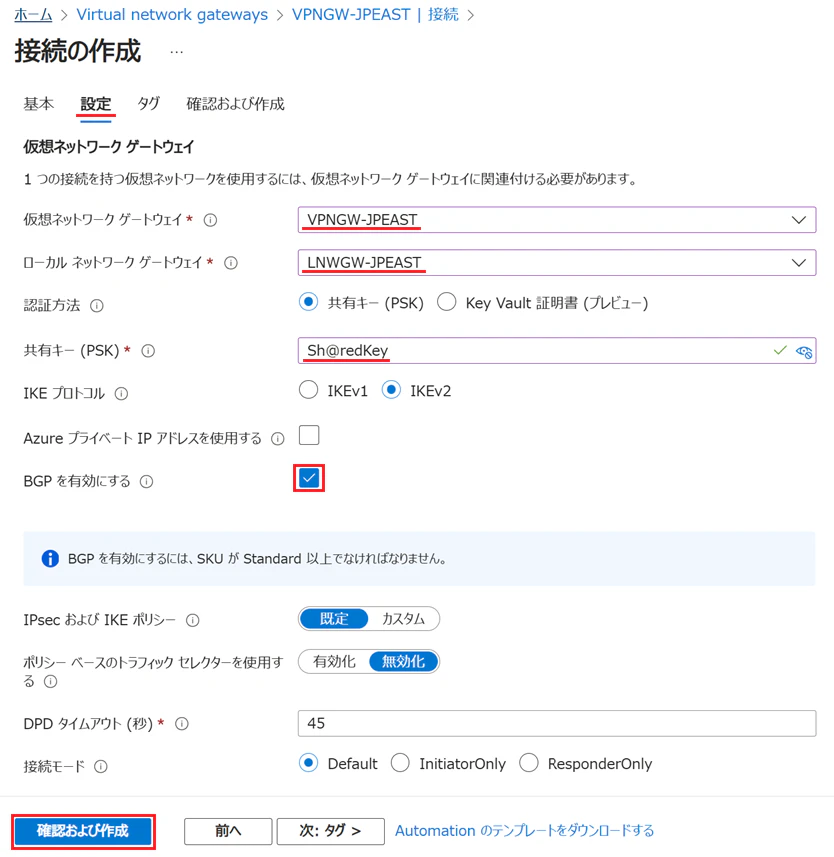

設定タブでは、接続させたい 仮想ネットワークゲートウェイ と ローカルネットワークゲートウェイ を選択します。共有キー (PSK) は、YAMAHA ルーターの設定（ipsec ike pre-shared-key 1 text Sh@redKey）の箇所と合わせます。
BGP を有効にする にチェックを入れて、確認および作成 を押します。

　
確認および作成 タブで、最終確認をおこなって作成ボタンを押します。

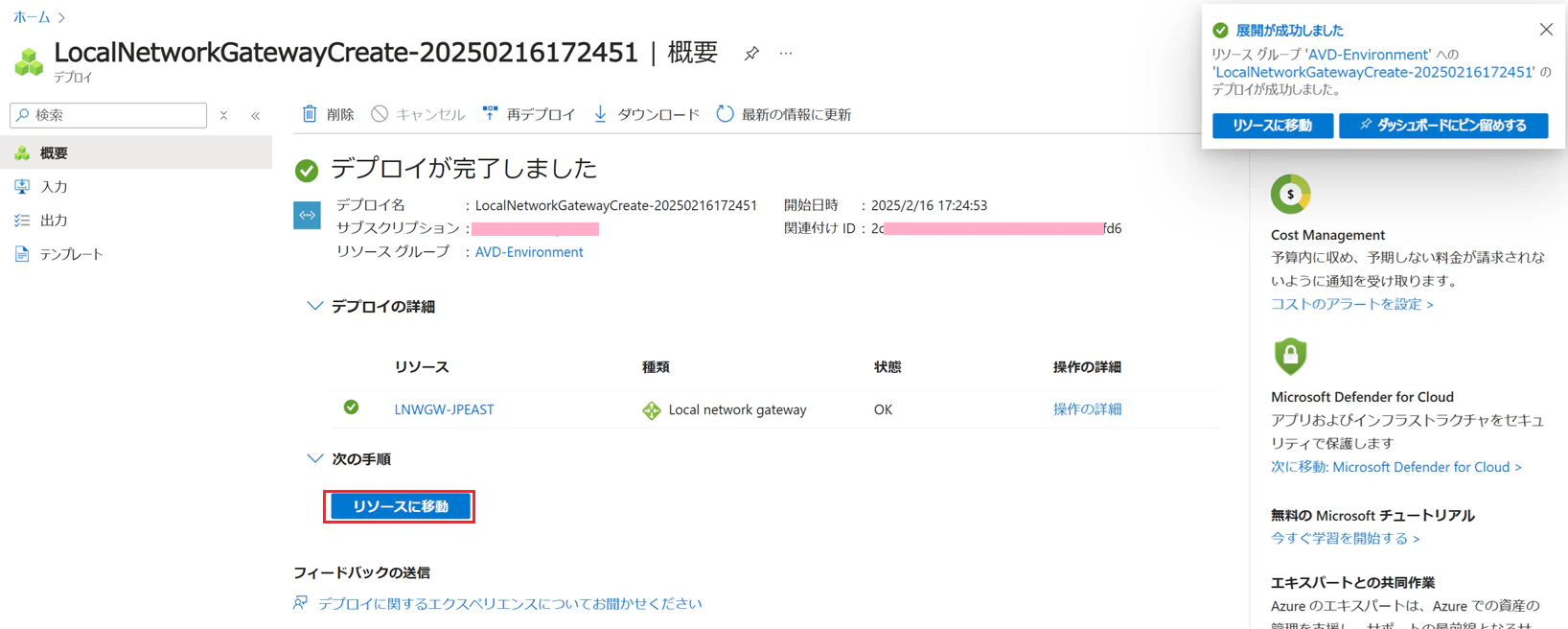

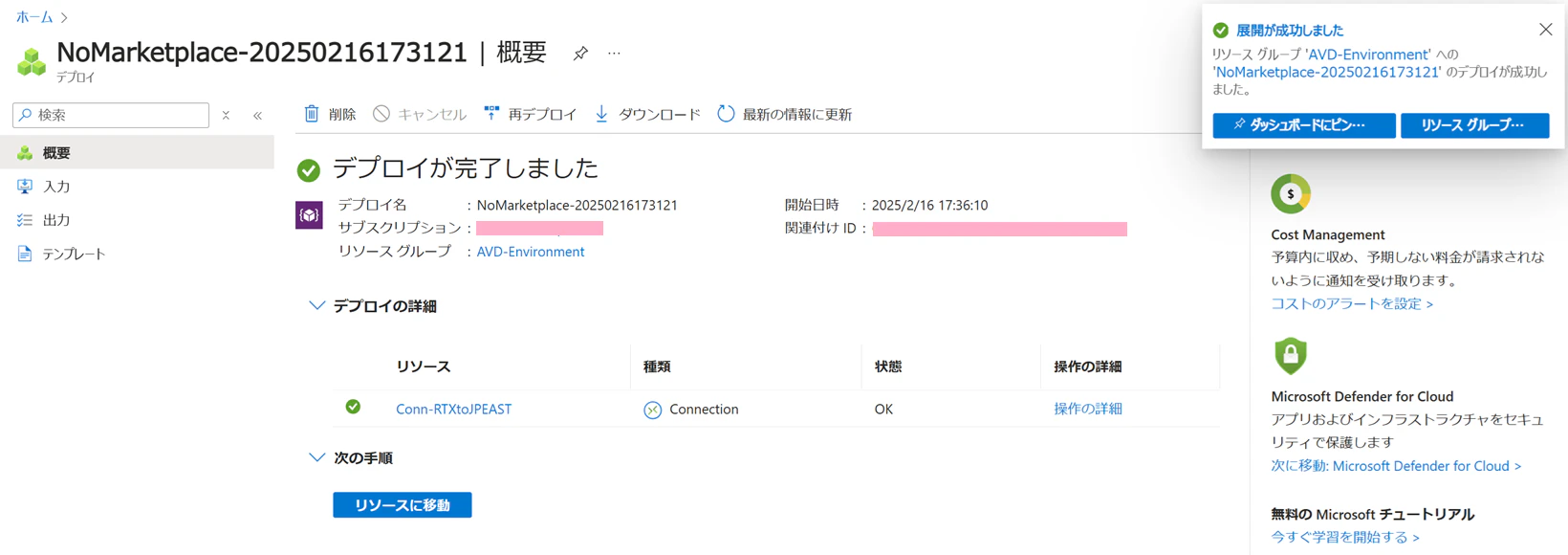

5．以下は、デプロイが正常に完了した際の画面です。

6．"接続" を作成した直後は、不明という状態になっています。

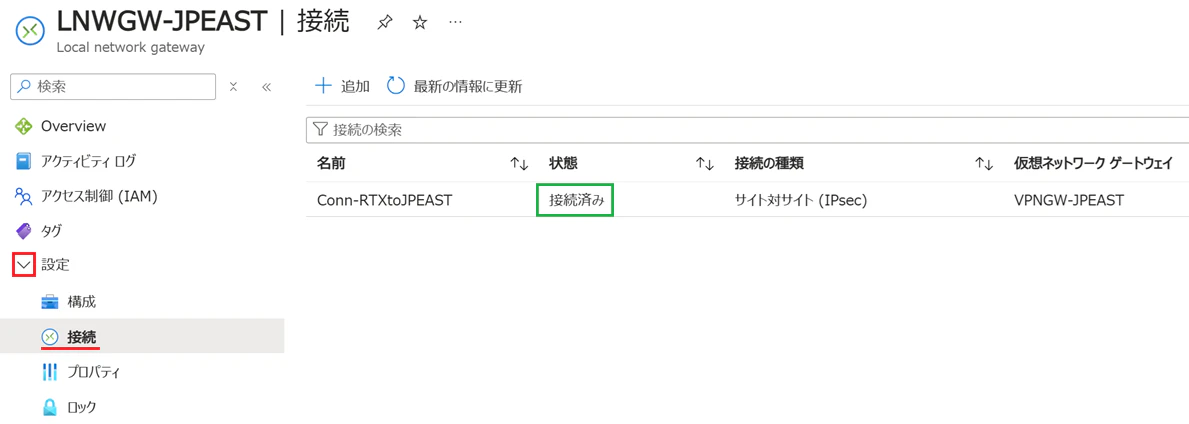

7．そのまま待つことで 接続済み に遷移すれば OK です。

Azure 側のステータスの変化

VPN 切断時

VPN Gateway

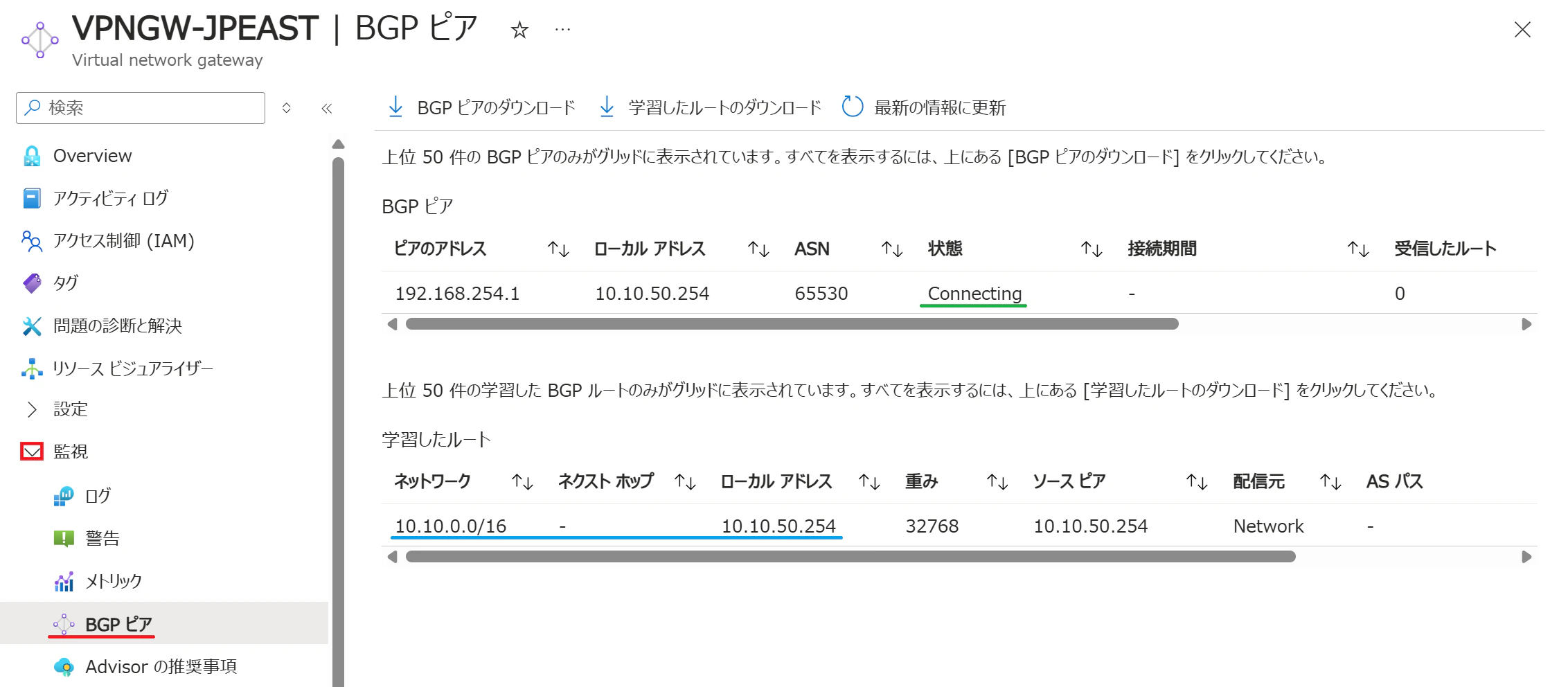

以下のように BGP ピアには VPN ゲートウェイの自身の BGP ピアアドレス (10.10.50.254) と、接続相手となる YAMAHA の BGP ピアアドレス (192.168.254.1) が、Connecting（緑色線：つまり接続しようとしているという意味）と表示されています。この状態では、BGP ピアは接続されておらず、学習したルートには、Azure 側のルート（水色線）しか存在しません。

仮想ネットワーク上の VM

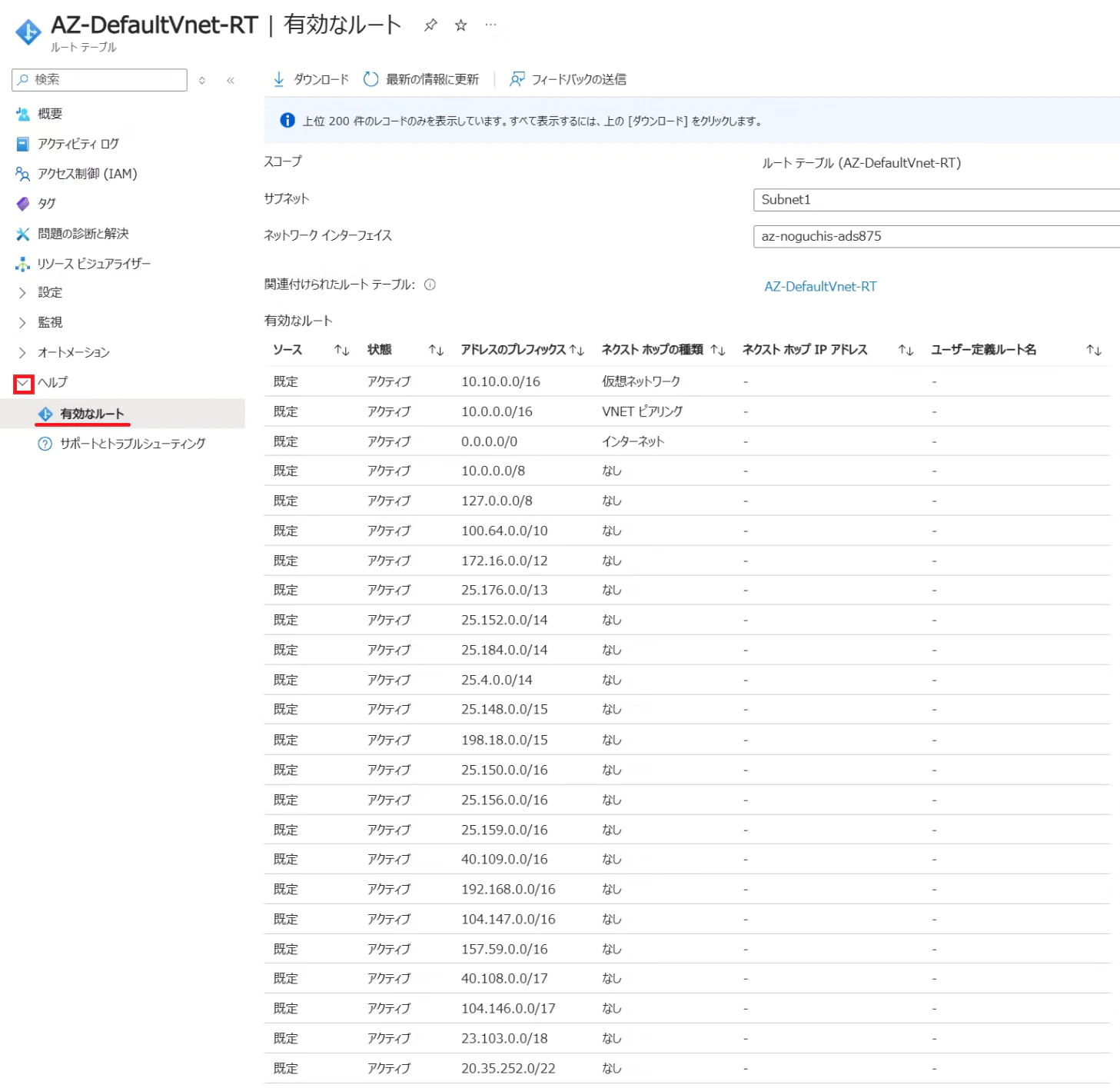

有効なルートを見ても既定のルートしかありません。

VPN 接続時

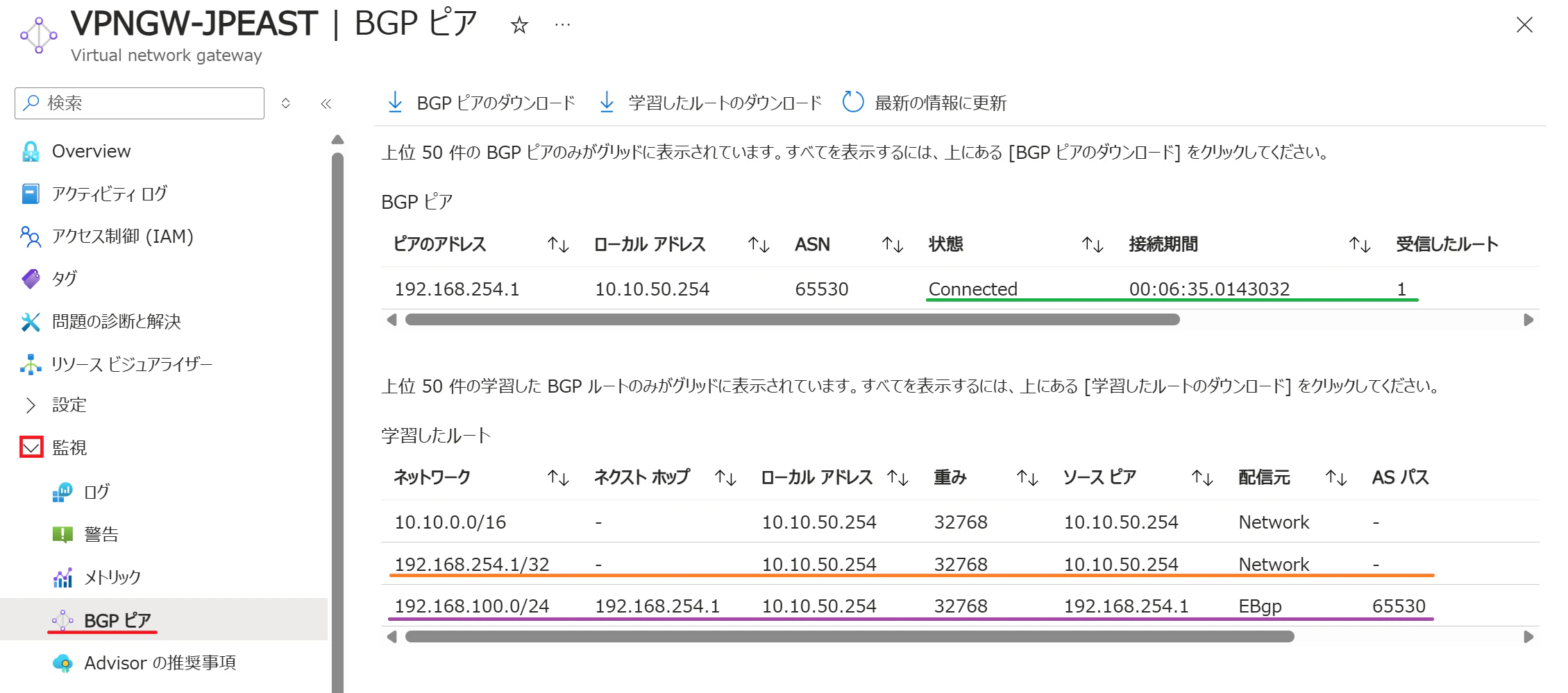

VPN が接続されて BGP ピアがつながると、BGP ピアの状態が Connected（つまり接続済み）に変わります。オレンジ色の線のように YAMAHA の BGP ピアへのスタティックルートが追加されます。

そして、紫色線のように YAMAHA から BGP で広報されてきたルートが追加されます。
これによって、Azure 仮想ネットワーク上のリソースがオンプレミスと通信できるようになります。

仮想ネットワーク上の VM

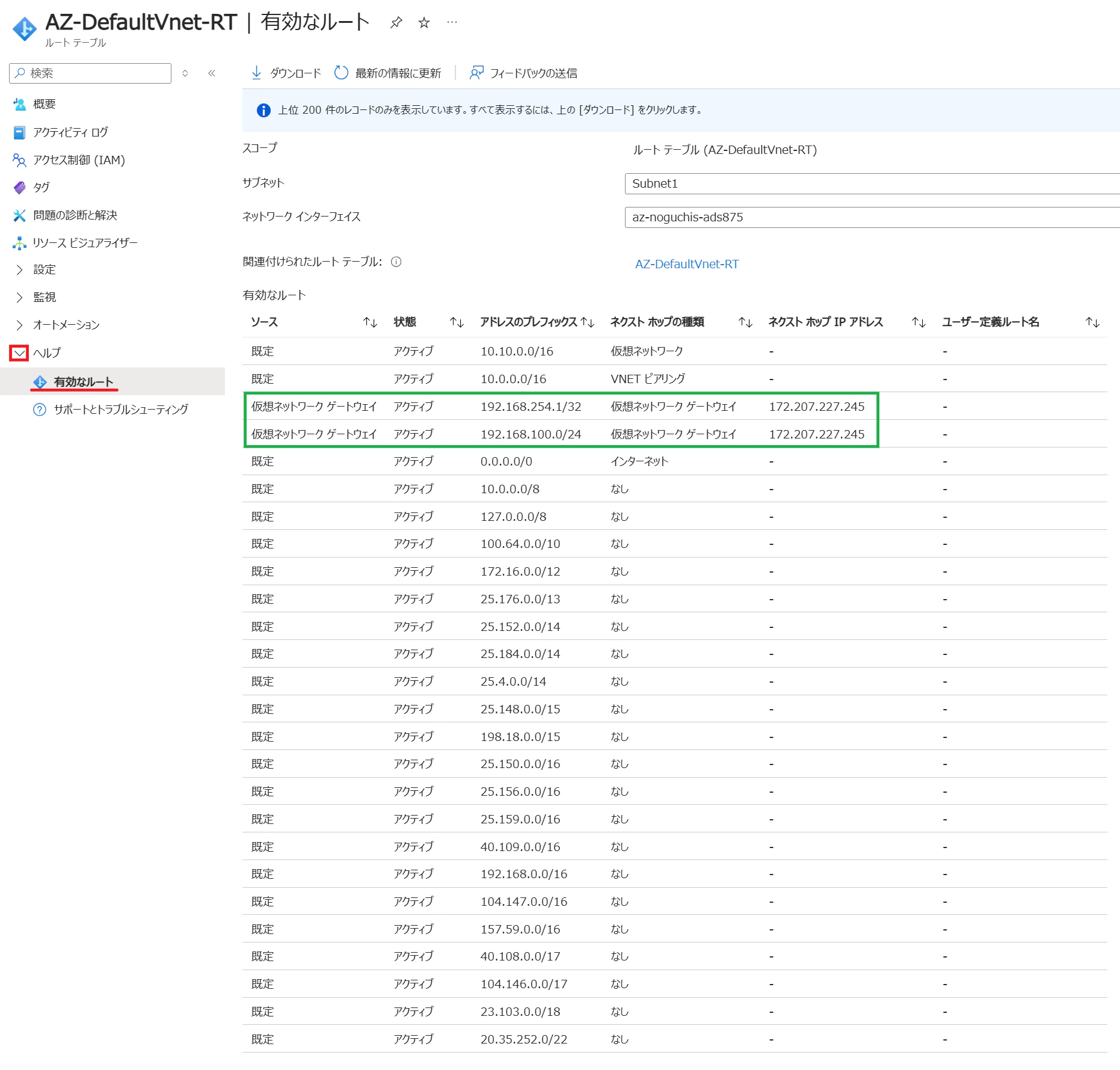

有効なルートとして、YAMAHA ルーターの BGP ピアおよび LAN 側のネットワークアドレスが加わっています。

YAMAHA ルーターのステータスの変化

正常に接続されていれば、以下で紹介したようなステータスになるはずです。
接続できない場合に、この状態との差異を確認してみてください。
トラブルシューティングの際にお役立ていただければと思います。

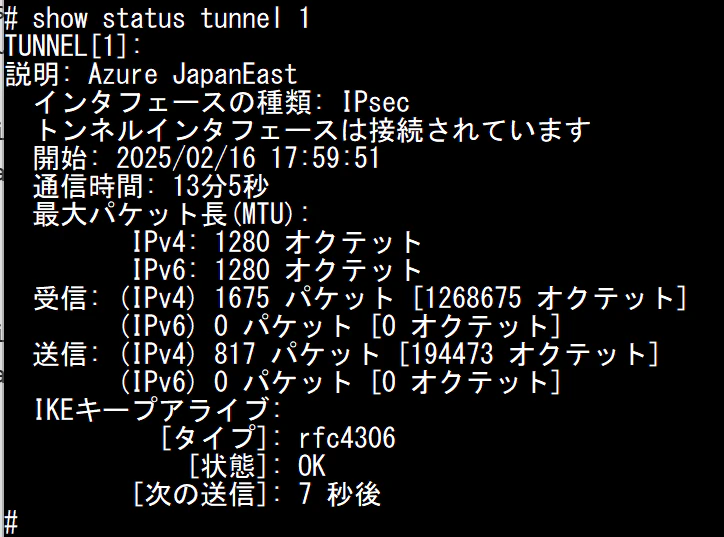

show status tunnel 1
VPN トンネル 1 の状態を確認するコマンドです。

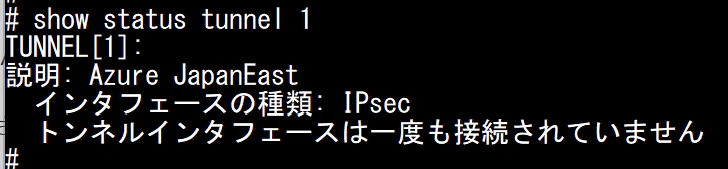

切断時

接続時

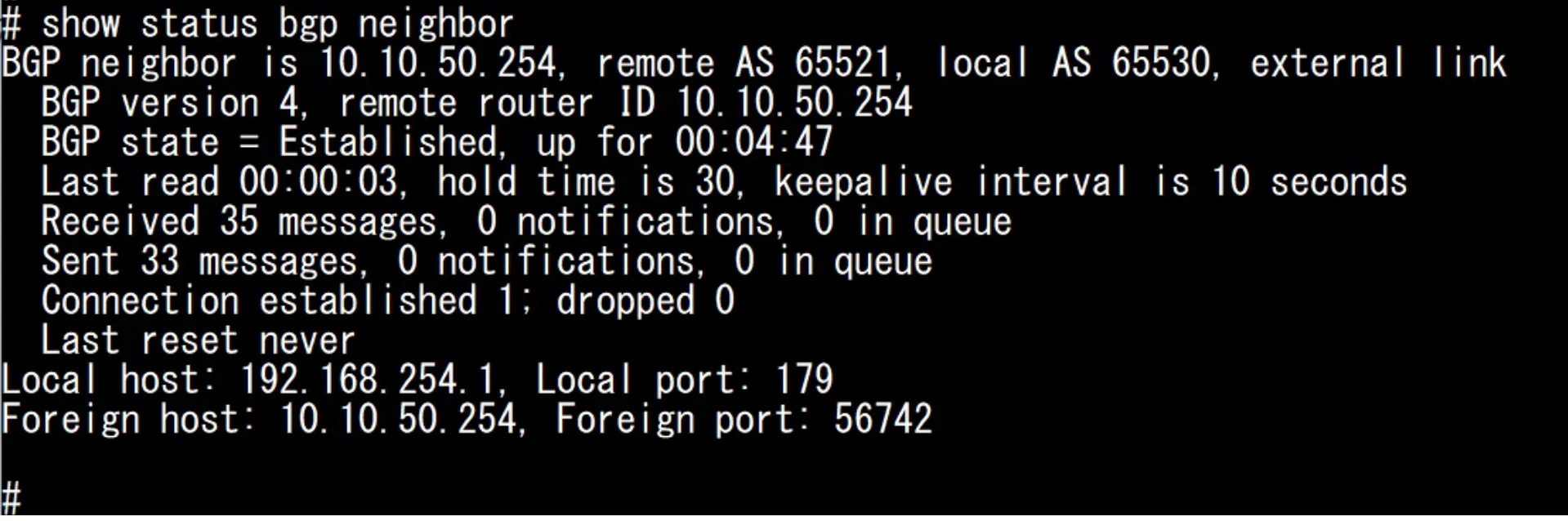

show status bgp neighbor
BGP が確立しているかどうかを確認できます。

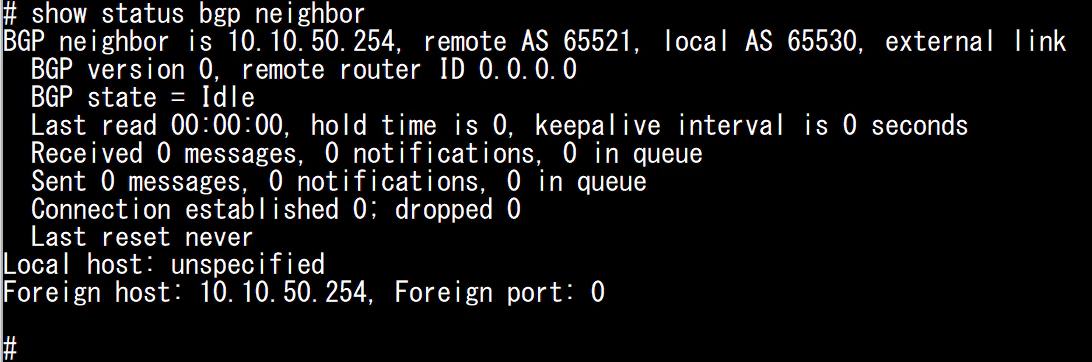

パッと見、違いが分かりづらいですが切断時は route ID が 0.0.0.0 で、値も 0 ばかりです。
切断時

接続時

show status bgp neighbor 10.10.50.254 routes
指定した BGP ネイバーから広報されてきたルーティング情報を表示できます。
切断時

接続時

上記の結果は、Azure の仮想ネットワークのアドレス (10.10.0.0/16) が広報されてきたことを示しています。

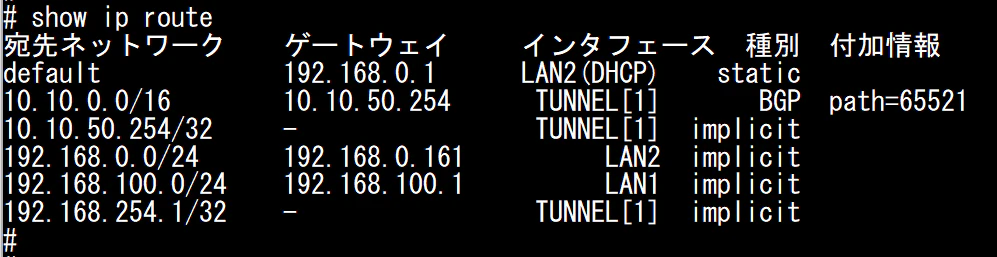

show ip route
YAMAHA ルーターが持っているルーティングテーブルです。
切断時

接続時

上記の 192.168.0.0/24 GW 192.168.0.161 というアドレスは YAMAHA の WAN 側のネットワークであり、Azure からは見えないネットワークです。
切断時は、WAN 側の LAN ケーブルを抜いているので、そのルートは消えています。

Next Step

BGP が構成されていれば、これを応用して以下の記事のように簡単に強制トンネリングを構成することもできます。
