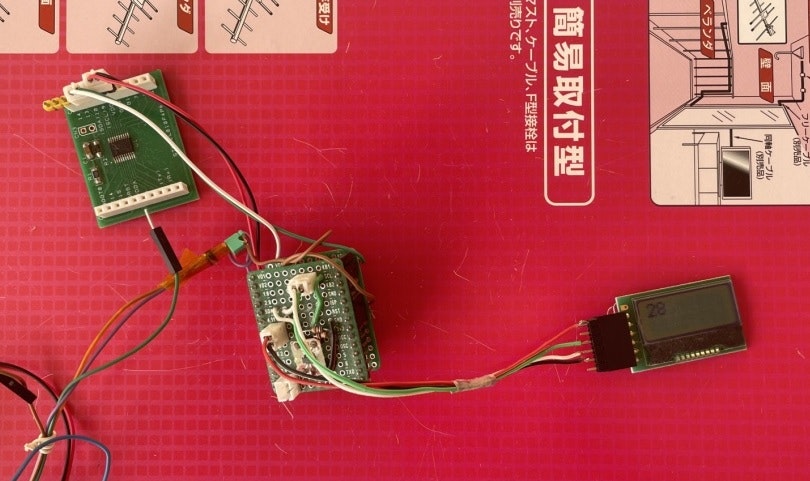

STM32L010と温度,STTS751で液晶温度計 (Mbed)(AQM0802A)(STM32L010F4P6)

x mbed2リビジョン125
x リビジョンの変更ができる人むけ

x 昔、秋月で売っていた温度センサーSTTS751
代用品は、S-5851A。(おもにアドレスの違い)

目的
AQM0802Aで遊ぶ
適当にあつたI2C温度センサーを使用

LPC812MAXのプログラムとI2Cの定義が違う

//       SDA    SCL
I2C i2c(PA_10, PA_9); //010

参考

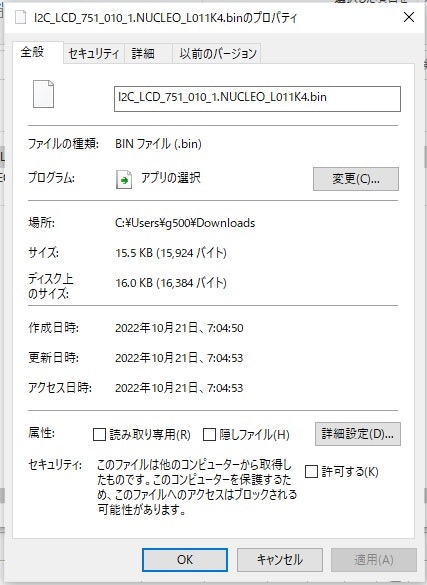

I2C_LCD_751_010_1

#include "mbed.h"

//STTS751 0x39
#define ADDR        (0x72) //  address
#define ADDR_LCD    (0x7C) //  address

//       SDA    SCL
I2C i2c(PA_10, PA_9); //010

//10の割り算 0から1028までは、正しい。主に0から999
#define DIV10(n) ((n*205)>>11)

char    tempval;        //温度
char    data_read[6];   //i2cバッファー

//液晶初期化配列
char INIT_com[]= {0x0,0x38,
                  0x0,0x39,
                  0x0,0x4,
                  0x0,0x14,
                  0x0,0x70,
                  0x0,0x56,
                  0x0,0x6C,
                  0x0,0x38,
                  0x0,0xC,
                  0x0,0x1,
                  0x40,0x41
                 };

//液晶のクリア
char INIT_cls[]= {0x0,0x1};

//メイン関数
int main()
{

    //液晶の初期化
    for(int ii=0; ii<11; ii++) {
        i2c.write(ADDR_LCD, &INIT_com[ii*2], 2);
        wait_ms(2);
    }//for

    //無限ループ
    while (1) {

        //液晶のクリア
        i2c.write(ADDR_LCD,INIT_cls,2);
        wait_ms(2);

        //初期化
        //set address 0
        i2c.write(ADDR, "\000", 1); //addres 0

        //温度の読み込み
        // Read temperature register
        i2c.read(ADDR, &tempval,1);

        //tempval = 21; //debug

        //液晶に出力
        // Display result
        data_read[3] = 0;
        data_read[2] = '0' + tempval - ( DIV10(tempval) * 10 ); //1の桁
        data_read[1] = '0' + DIV10(tempval);                    //10の桁
        data_read[0] = '@';
        i2c.write(ADDR_LCD, data_read,3);

        //1秒待つ
        wait_ms(1000);

    }//while

}//main
