Arduino UNOと秋月ST7789V2(ATM0130B3(SPI))にアイテムを表示する(drawBitmap)K-15560

Arduino UNOと秋月ST7789V2(ATM0130B3(SPI))にアイテムを表示する(drawBitmap)K-15560

x Adafruit ST7735 を　インストール
x Adafruit GFX Library を　インストール

目的
カラー液晶のテスト

接続

3.3V-3.3V(VDD(1))
5V-5V(VDDIO(2))
GND-GND(3)

13 sck- SCK(4)
12
11 mosi-MOSI(5)
10 cs-CS(6)
9 res-RES(8)
8 dc-D_C(7)

リセットとコマンドデータ切り替えが逆なので注意　何の事?

プログラム

//spi_st7789_BITMAP_TEST1_UNO_uno_1


//ヘッダーファイル
#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7789.h> // Hardware-specific library for ST7789
#include <SPI.h>


//定義
#define TFT_CS        10
#define TFT_RST        9 // Or set to -1 and connect to Arduino RESET pin
#define TFT_DC         8
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);


// ビットマップデータ
uint8_t databytes[8] =

{

0b01100110,
0b10101111,
0b10111111,
0b11011111,

0b01111110,
0b01111110,
0b00111100,
0b00011000

};


//初期化
void setup() {

  //240x240の液晶を使用する。
  tft.init(240, 240);           // Init ST7789 240x240

}//setup


//メインループ
void loop() {

  // 画面表示をクリア
  tft.fillScreen(ST77XX_BLACK);

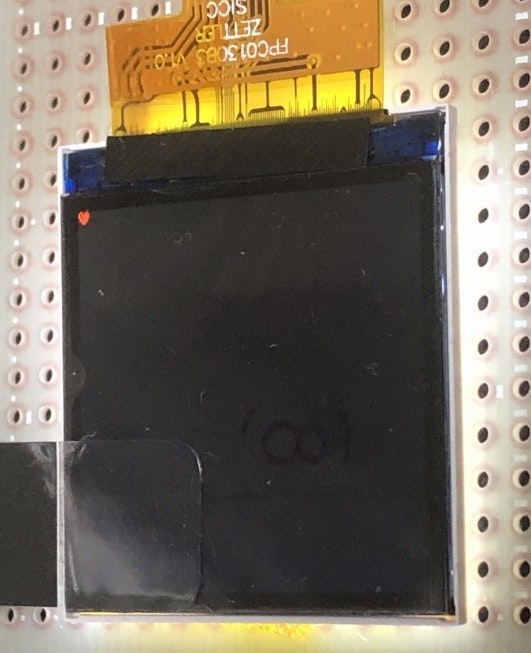

  //ビットマップの表示
  tft.drawBitmap(0, 0, databytes, 8, 8,  ST77XX_RED);


  delay(1000); //1秒待つ

}//loop
