STM32C011でI2Cスレーブから「46」を読み込む(STM32C011J4M7)

STM32C011でI2Cスレーブから「46」を読み込む(STM32C011J4M7)

Arduino 電子工作 I2C STM32 STM32C011

x プルアップも忘れずに

目的
I2Cスレーブの読み取りテスト

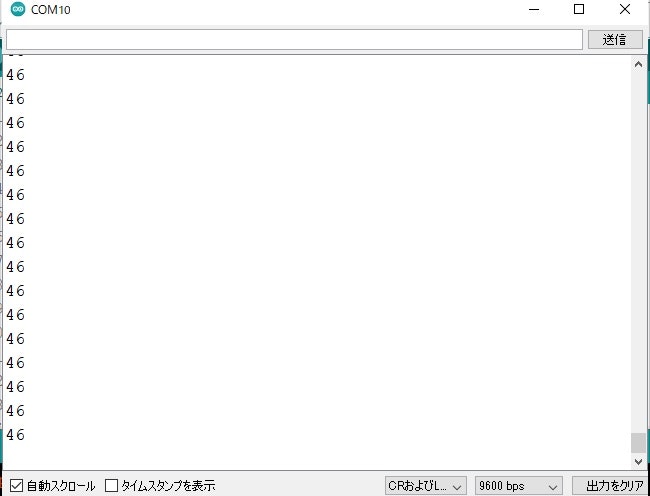

結果

受信(スレーブ)

//I2C_Slave_46_C011_1


#include <Arduino.h>
#include <Wire.h>


//初期化処理
void setup() {

  //I2Cの初期化
  Wire.setSDA(19);   //PA10
  Wire.setSCL(18);   //PA9
  Wire.begin( (0x80)>>1 ); // Slave ID #80
  Wire.onRequest(requestEvent);

}//setup


//メインループ
void loop() {
}//loop


//I2Cの読み取り関数
void requestEvent() {

  //値の送信
  Wire.write( 46 );

}//requestEvent

送信(マスター)

//I2C_Master_46_C011_1


#include <Arduino.h>
#include <Wire.h>
#include "SER_9600_C011_1.h"

//初期化
void setup()
{

  delay(3000); //not delete

  //シリアルの初期化
  pc.beginNS(9600);

  pc.printNS("\r\nSTART\r\n"); //スタートと表示

  //I2Cの初期化
  Wire.setSDA(19);   //PA10
  Wire.setSCL(18);   //PA9
  Wire.begin();  //I2Cの初期化

}//setup


//メインループ
void loop()
{

  int  b = 0; //読み込み値

  //読み込み
  Wire.requestFrom( (0x80)>>1 , 1);

  while (Wire.available())  {   // 要求より短いデータが来る可能性あり
    b = Wire.read();            // 1バイトを受信
  }//while

  //データの表示
  String thisString1 = String(b);
  pc.printNS( (char *)thisString1.c_str()  );
  pc.printNS("\r\n");
  delay(1000); // 1秒の待ち

}//loop

SER_9600_C011_1.h

SER_9600_C011_1.h

#ifndef TEST_H
#define TEST_H

//SER_9600_C011_1.h


#define TX1      PB7      // ?pin

//#define UART_DELAY  96   //  9600bps  NG
//#define UART_DELAY  97   //  9600bps  NG
//#define UART_DELAY  98   //  9600bps  NG
//#define UART_DELAY  99   //  9600bps  NG
//#define UART_DELAY 100   //  9600bps  OK 1
//#define UART_DELAY 101   //  9600bps  OK 2
//#define UART_DELAY 102   //  9600bps  OK 3
//#define UART_DELAY 103   //  9600bps  OK 4
//#define UART_DELAY 104   //  9600bps  OK 5
#define UART_DELAY 105   //  9600bps  OK 6
//#define UART_DELAY 106   //  9600bps  OK 7
//#define UART_DELAY 107   //  9600bps  OK 8
//#define UART_DELAY 108   //  9600bps  OK 9
//#define UART_DELAY 109   //  9600bps  OK 10
//#define UART_DELAY 110   //  9600bps  NG
//#define UART_DELAY 111   //  9600bps  NG


//#define UART_DELAY 1000   //  9600bps ok E


#define DW   digitalWrite


//クラスの定義
struct _pc
{
  void beginNS(int sp);      //メソッドの宣言
  int  putcNS(char ch);      //メソッドの宣言
  int  printNS(char *str1);  //メソッドの宣言
};


//ポートをhiにする 初期化
//メソッドの定義
void _pc::beginNS(int sp)
{
  //ポートをhiにする初期化
  pinMode(TX1, OUTPUT);
  DW(TX1, HIGH);
}


//仮想シリアルへの一文字出力 9600bps
//メソッドの定義
int _pc::putcNS(char ch)
{
  DW(TX1, HIGH);

  DW(TX1, LOW);//START
  delayMicroseconds(UART_DELAY); //START BIT WAIT

  for (int ii = 0; ii < 8; ii++) {
    DW(TX1, (ch >> ii) & 1  );
    delayMicroseconds(UART_DELAY); //DATA 1-8BIT WAIT
  }//for

  DW(TX1, HIGH);//Stop
  delayMicroseconds(UART_DELAY); //StOP BIT WAIT

  return (0);
}


//文字列の表示
//メソッドの定義
int _pc::printNS(char *str1)
{
  //文字の中身がゼロか
  while (*str1) {

    //一文字出力
    putcNS(*str1 ++);

  } //while

  //戻り値
  return (0);
}


//実体の作成
_pc pc;


#endif
