STM32F767と温度センサーMCP9701で液晶表示 (Mbed)(AQM0802)(STM32)

x MCP9701-E/TO 販売コード 103199

温度を表示

目的
秋月で売っている安価なMCP9701(約25円)を使って温度を液晶に表示する。

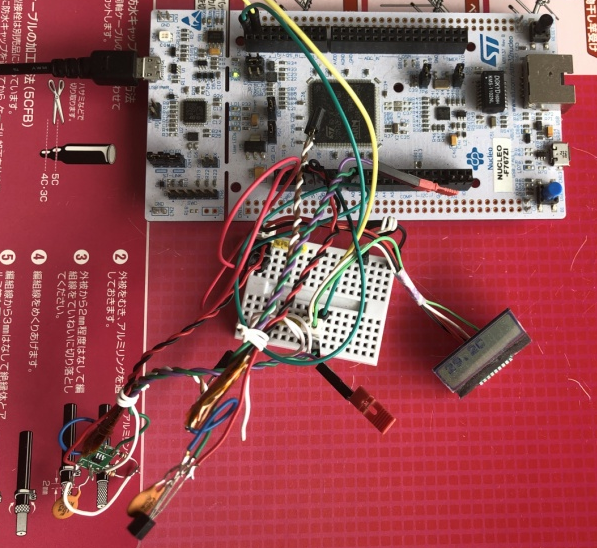

構成
MCP9701-E/TO I-03199
AQM0802A-RN-GBW P-06669

説明
MCP9701は、
0℃の時、400mV
1℃あたり19.5mV
精度は、±4℃
電線が引き出しやすい位置のP_4をアナログ入力にする
計算には、容量削減の為に浮動小数点と割り算は、使わない
電圧表示との違いは、メインの式
MCP9700は、ファミリー、オフセット500mV、10mV/1℃ 今回は、使わない

3300/19.5=169.2
400/19.5=20.5

(4096*1692)/4096=1692

式を簡素化した

        //電圧を温度に変換 ex 20.0 -> 200 温度の十倍を出力
        s=((s*1692)>>12)-205;

プログラム

#include "mbed.h"

//アナログ入力の設定
//AnalogIn adc_vbat(A3); //PA_4
AnalogIn adc_vbat(A0); //767

//Serial pc(SERIAL_TX, SERIAL_RX); //767 303 debug

#define ADDR_LCD    (0x7C)   //  address

I2C i2c(I2C_SDA, I2C_SCL); //767
//I2C i2c(dp5, dp27); //1114
//I2C i2c(PA_10, PA_9); //010

char    data_read[8];   //i2cバッファー

char INIT_com[]={0x0,0x38,
0x0,0x39,
0x0,0x4,
0x0,0x14,
0x0,0x70,
0x0,0x56,
0x0,0x6C,
0x0,0x38,
0x0,0xC,
0x0,0x1,
0x40,0x41};

char INIT_cls[]={0x0,0x1};

int ii;  //ループカウンタ
int s;   //アナログ読み取り値

//メイン関数
int main()
{
    //pc.printf("767\r\n"); //767 debug

    //液晶の初期化
    for(ii=0;ii<11;ii++){
        i2c.write(ADDR_LCD, &INIT_com[ii*2], 2);wait_ms(2);
    } //for

    //無限ループ
    while (1) {
        //液晶のクリア
        i2c.write(ADDR_LCD,INIT_cls,2);wait_ms(2);

        //adcの読み込み 0から4096
        s = (adc_vbat.read_u16()>>4);

        //pc.printf("%d\r\n",  ((s*1692)>>12)-205   ); //767 debug
        //pc.printf("%d\r\n",  ((s-496)*27081)>>16  ); //767 debug

        //電圧を温度に変換 ex 20.0 -> 200 温度の十倍を出力
        s=((s*1692)>>12)-205;

        //s = 0;   //0  debug
        //s = 200;  //20 debug

        //小数点以上と小数点以下を分ける
        ii=s/10;           // 10の桁
        s =(s-(ii*10));    //  1の桁

       //温度の表示
        data_read[0] = '@';
        data_read[1] = '0'+(ii/10);
        data_read[2] = '0'+(ii%10);
        data_read[3] = '.';
        data_read[4] = '0' + s;
        data_read[5] = 'C';
        i2c.write(ADDR_LCD, data_read ,6);

        //pc.printf("%6s\r\n",data_read); //767 debug

        //1秒待つ
        wait_ms(1000);

    }//while

}//main
