RHEL8.4 ppc64le (multipath構成) にディスクを追加する

はじめに

RHEL 8.4 に外部ディスクをPowerVCから追加して、PV、VG、LV、FSを作成したメモです。

• RHEL のマニュアル見ていると、Ansible playbook での設定例で表示されていますね..

---

環境

OS: RHEL 8.4 (ppc64le on IBM Power S824) => 検証ではtest0307 というホスト名
ディスク接続：
　・ NPIV (N Port ID Virtualization)
　・ multipath 構成

Storage: V7000

PowerVC 2.0.1

---

PowerVC からディスク作成、接続

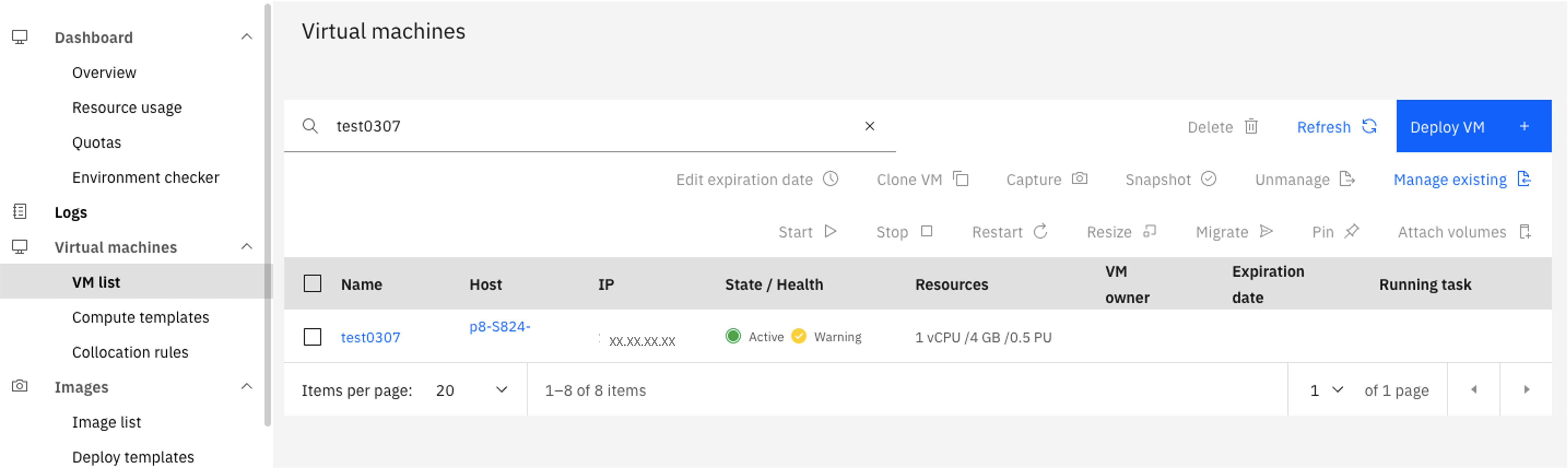

"test0307" というサーバーにディスクを追加します。

Volumes タブで "Attach" を押します。

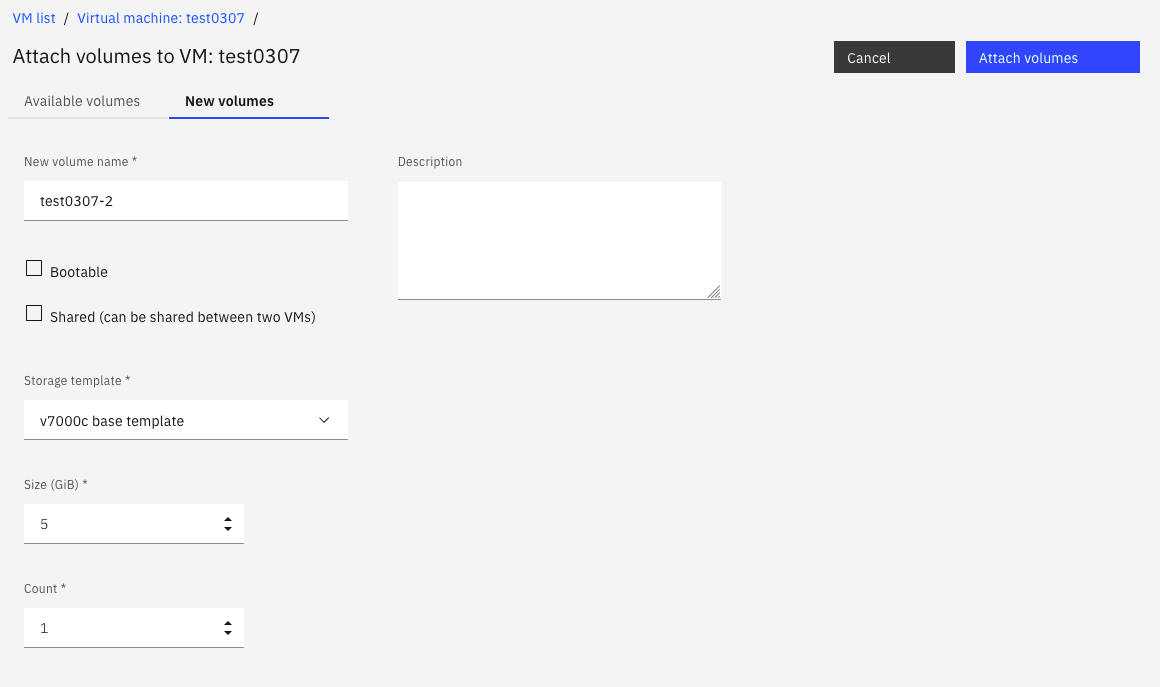

New Volumes タブで追加するディスク情報を入力し "Attache volumes" を押します。

作成後、少し待ちます。

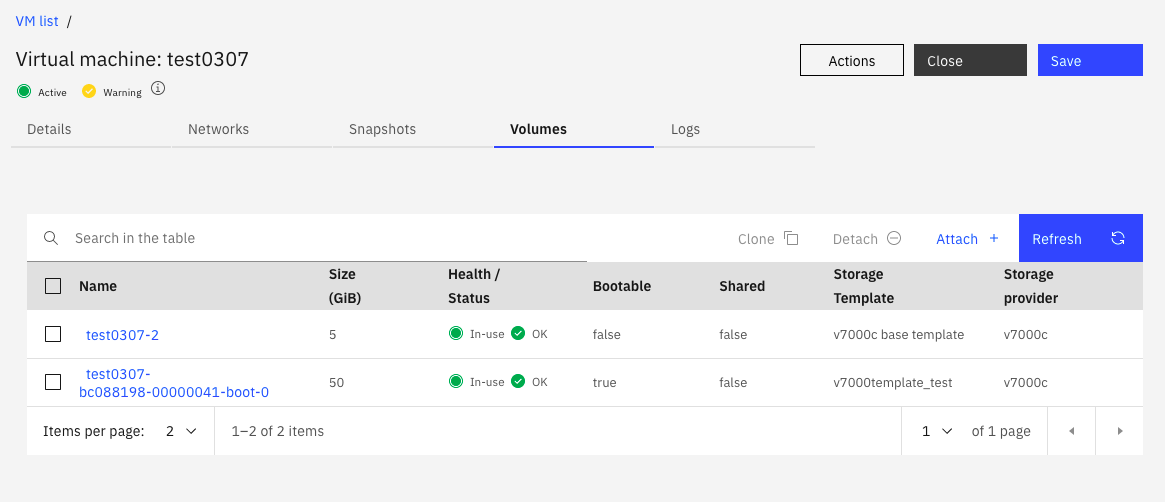

test0307-2 (5GB)が追加されています。

---

RHEL 上でのディスク認識

ディスク・スキャンの参考

サーバーにログインしマルチパスを確認

[root@test0307 ~]# cat /etc/os-release
NAME="Red Hat Enterprise Linux"
VERSION="8.4 (Ootpa)"
ID="rhel"
ID_LIKE="fedora"
VERSION_ID="8.4"
PLATFORM_ID="platform:el8"
PRETTY_NAME="Red Hat Enterprise Linux 8.4 (Ootpa)"
ANSI_COLOR="0;31"
CPE_NAME="cpe:/o:redhat:enterprise_linux:8.4:GA"
HOME_URL="https://www.redhat.com/"
DOCUMENTATION_URL="https://access.redhat.com/documentation/red_hat_enterprise_linux/8/"
BUG_REPORT_URL="https://bugzilla.redhat.com/"

REDHAT_BUGZILLA_PRODUCT="Red Hat Enterprise Linux 8"
REDHAT_BUGZILLA_PRODUCT_VERSION=8.4
REDHAT_SUPPORT_PRODUCT="Red Hat Enterprise Linux"
REDHAT_SUPPORT_PRODUCT_VERSION="8.4"
[root@test0307 ~]#

[root@test0307 ~]# multipath -ll
mpathb (xxxxxxxxx083dfxxxxxx000000axxxxxx) dm-0 IBM,2145
size=50G features='1 queue_if_no_path' hwhandler='1 alua' wp=rw
|-+- policy='service-time 0' prio=10 status=enabled
| |- 1:0:0:0 sda 8:0   active ready running
| |- 2:0:1:0 sdd 8:48  active ready running
| |- 3:0:1:0 sdf 8:80  active ready running
| `- 4:0:0:0 sdg 8:96  active ready running
`-+- policy='service-time 0' prio=50 status=active
  |- 1:0:1:0 sdb 8:16  active ready running
  |- 2:0:0:0 sdc 8:32  active ready running
  |- 3:0:0:0 sde 8:64  active ready running
  `- 4:0:1:0 sdh 8:112 active ready running
{{{

mpathb が１つあります。
mpathb はOS領域のディスクです。

[[root@test0307 ~]# lsblk /dev/mapper/mpathb --fs
NAME          FSTYPE      LABEL UUID                                   MOUNTPOINT
mpathb
├─mpathb1
├─mpathb2     xfs               cbxxxx6-c205-xxx-b8f0-dxxx489xxxxx   /boot
└─mpathb3     LVM2_member       Ovxxx-FQ6s-xxx-U1wd-xxx-4TW9-Axxxv
  ├─rhel-root xfs               9xxxxx95-357b-xxxx-9488-4xxxxxx66ed2c   /
  └─rhel-swap swap              d7xxxxxx-6b5c-42f2-xxxx-76exxxxxaxxef   [SWAP]

追加したディスクがまだ認識されていないので追加します。
hostのscan を行います。

[root@test0307 ~]# ls -l /sys/class/scsi_host/
total 0
lrwxrwxrwx. 1 root root 0 Mar  6 19:38 host0 -> ../../devices/vio/30000002/host0/scsi_host/host0
lrwxrwxrwx. 1 root root 0 Mar  6 19:38 host1 -> ../../devices/vio/30000003/host1/scsi_host/host1
lrwxrwxrwx. 1 root root 0 Mar  6 19:38 host2 -> ../../devices/vio/30000004/host2/scsi_host/host2
lrwxrwxrwx. 1 root root 0 Mar  6 19:38 host3 -> ../../devices/vio/30000005/host3/scsi_host/host3
lrwxrwxrwx. 1 root root 0 Mar  6 19:38 host4 -> ../../devices/vio/30000006/host4/scsi_host/host4

[root@test0307 ~]# echo "- - -" > /sys/class/scsi_host/host0/scan
[root@test0307 ~]# echo $?
0
[root@test0307 ~]# echo "- - -" > /sys/class/scsi_host/host1/scan
[root@test0307 ~]# echo $?
0
[root@test0307 ~]# echo "- - -" > /sys/class/scsi_host/host2/scan
[root@test0307 ~]# echo $?
0
[root@test0307 ~]# echo "- - -" > /sys/class/scsi_host/host3/scan
[root@test0307 ~]# echo $?
0
[root@test0307 ~]# echo "- - -" > /sys/class/scsi_host/host4/scan
[root@test0307 ~]# echo $?
0

確認

[root@test0307 ~]# multipath -ll
mpathc (xxxxxx7680xxxxx00000000xxxxx00xxx) dm-6 IBM,2145
size=5.0G features='1 queue_if_no_path' hwhandler='1 alua' wp=rw
|-+- policy='service-time 0' prio=50 status=active
| |- 1:0:0:1 sdi 8:128 active ready running
| |- 2:0:1:1 sdl 8:176 active ready running
| |- 3:0:1:1 sdn 8:208 active ready running
| `- 4:0:0:1 sdo 8:224 active ready running
`-+- policy='service-time 0' prio=10 status=enabled
  |- 1:0:1:1 sdj 8:144 active ready running
  |- 2:0:0:1 sdk 8:160 active ready running
  |- 3:0:0:1 sdm 8:192 active ready running
  `- 4:0:1:1 sdp 8:240 active ready running
mpathb (xxxxxxxxx083dfxxxxxx000000axxxxxx) dm-0 IBM,2145
size=50G features='1 queue_if_no_path' hwhandler='1 alua' wp=rw
|-+- policy='service-time 0' prio=10 status=enabled
| |- 1:0:0:0 sda 8:0   active ready running
| |- 2:0:1:0 sdd 8:48  active ready running
| |- 3:0:1:0 sdf 8:80  active ready running
| `- 4:0:0:0 sdg 8:96  active ready running
`-+- policy='service-time 0' prio=50 status=active
  |- 1:0:1:0 sdb 8:16  active ready running
  |- 2:0:0:0 sdc 8:32  active ready running
  |- 3:0:0:0 sde 8:64  active ready running
  `- 4:0:1:0 sdh 8:112 active ready running
[root@test0307 ~]#

mpathc が認識されました

---

PV,VG,LV,FS 作成

PV(物理ボリューム)、VG(ボリューム・グループ)、LV(論理ボリューム)、FS(ファイル・システム)を作成し、マウントします。

[root@test0307 ~]# parted /dev/mapper/mpathc
GNU Parted 3.2
Using /dev/mapper/mpathc
Welcome to GNU Parted! Type 'help' to view a list of commands.
(parted) mklabel
New disk label type? msdos
(parted) p
Model: Linux device-mapper (multipath) (dm)
Disk /dev/mapper/mpathc: 5369MB
Sector size (logical/physical): 512B/512B
Partition Table: msdos
Disk Flags:

Number  Start  End  Size  Type  File system  Flags

(parted) mkpart
Partition type?  primary/extended? p
File system type?  [ext2]? xfs
Start? 1
End? -0
(parted) p
Model: Linux device-mapper (multipath) (dm)
Disk /dev/mapper/mpathc: 5369MB
Sector size (logical/physical): 512B/512B
Partition Table: msdos
Disk Flags:

Number  Start   End     Size    Type     File system  Flags
 1      1049kB  5369MB  5368MB  primary  xfs          lba

(parted)
(parted) set 1 lvm on
(parted) p
Model: Linux device-mapper (multipath) (dm)
Disk /dev/mapper/mpathc: 5369MB
Sector size (logical/physical): 512B/512B
Partition Table: msdos
Disk Flags:

Number  Start   End     Size    Type     File system  Flags
 1      1049kB  5369MB  5368MB  primary  xfs          lvm, lba

(parted) quit
Information: You may need to update /etc/fstab.

[root@test0307 ~]# ls -l /dev/mapper
total 0
crw-------. 1 root root 10, 236 Mar  6 19:38 control
lrwxrwxrwx. 1 root root       7 Mar  6 19:38 mpathb -> ../dm-0
lrwxrwxrwx. 1 root root       7 Mar  6 19:38 mpathb1 -> ../dm-1
lrwxrwxrwx. 1 root root       7 Mar  6 19:38 mpathb2 -> ../dm-2
lrwxrwxrwx. 1 root root       7 Mar  6 19:38 mpathb3 -> ../dm-3
lrwxrwxrwx. 1 root root       7 Mar  6 19:59 mpathc -> ../dm-6
lrwxrwxrwx. 1 root root       7 Mar  6 19:59 mpathc1 -> ../dm-7
lrwxrwxrwx. 1 root root       7 Mar  6 19:38 rhel-root -> ../dm-4
lrwxrwxrwx. 1 root root       7 Mar  6 19:38 rhel-swap -> ../dm-5

mpathc1 が作成されています。

PVを作成します。

[root@test0307 ~]# pvs
  PV                  VG   Fmt  Attr PSize  PFree
  /dev/mapper/mpathb3 rhel lvm2 a--  48.99g    0

[root@test0307 ~]# pvcreate /dev/mapper/mpathc1
  Physical volume "/dev/mapper/mpathc1" successfully created.

[root@test0307 ~]# pvs
  PV                  VG   Fmt  Attr PSize  PFree
  /dev/mapper/mpathb3 rhel lvm2 a--  48.99g     0
  /dev/mapper/mpathc1      lvm2 ---  <5.00g <5.00g

mpathc1 がPVとして作成されました。

VG を作成します。

[root@test0307 ~]# vgs
  VG   #PV #LV #SN Attr   VSize  VFree
  rhel   1   2   0 wz--n- 48.99g    0

[root@test0307 ~]# vgcreate testvg /dev/mapper/mpathc1
  Volume group "testvg" successfully created

[root@test0307 ~]# vgs
  VG     #PV #LV #SN Attr   VSize  VFree
  rhel     1   2   0 wz--n- 48.99g     0
  testvg   1   0   0 wz--n- <5.00g <5.00g

LV を作成します。名前は testlv、サイズは 4.8GB です。

[root@test0307 ~]# lvs
  LV   VG   Attr       LSize  Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  root rhel -wi-ao---- 44.94g
  swap rhel -wi-ao----  4.05g

[root@test0307 ~]# lvcreate -n testlv -L 4.8GiB testvg
  Rounding up size to full physical extent 4.80 GiB
  Logical volume "testlv" created.

[root@test0307 ~]# lvs
  LV     VG     Attr       LSize  Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  root   rhel   -wi-ao---- 44.94g
  swap   rhel   -wi-ao----  4.05g
  testlv testvg -wi-a-----  4.80g

ファイル・システムを作成

[root@test0307 ~]# lsblk /dev/testvg/testlv
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
testvg-testlv 253:8    0  4.8G  0 lvm
[root@test0307 ~]# lsblk /dev/testvg/testlv --fs
NAME          FSTYPE LABEL UUID MOUNTPOINT
testvg-testlv


[root@test0307 ~]# mkfs.xfs /dev/testvg/testlv
mkfs.xfs: Volume reports stripe unit of 32768 bytes and stripe width of 0, ignoring.
meta-data=/dev/testvg/testlv     isize=512    agcount=4, agsize=314624 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=1, sparse=1, rmapbt=0
         =                       reflink=1
data     =                       bsize=4096   blocks=1258496, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0, ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0


[root@test0307 ~]# lsblk /dev/testvg/testlv --fs
NAME          FSTYPE LABEL UUID                                 MOUNTPOINT
testvg-testlv xfs          bxxxxxea-996b-41f6-94ed-d5xxxx86xxx

マウント・ディレクトリ作成

[root@test0307 ~]# mkdir -p /work/testvg

[root@test0307 ~]# ls -ld /work/testvg
drwxr-xr-x. 2 root root 6 Mar  6 20:10 /work/testvg

ファイル・システムのマウント

[root@test0307 ~]# mount | grep testvg
[root@test0307 ~]#

[root@test0307 ~]# mount /dev/mapper/testvg-testlv /work/testvg

[root@test0307 ~]# mount | grep testvg
/dev/mapper/testvg-testlv on /work/testvg type xfs (rw,relatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,noquota)

/etc/fstab を修正し、起動時にマウントされるように修正します。
"/dev/mapper/testvg-testlv /work/testvg xfs defaults 0 0" 行を追加しました。

[root@test0307 ~]# vi /etc/fstab

#
# /etc/fstab
# Created by anaconda on Mon Nov  8 23:05:09 2021
#
# Accessible filesystems, by reference, are maintained under '/dev/disk/'.
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
#
# After editing this file, run 'systemctl daemon-reload' to update systemd
# units generated from this file.
#
/dev/mapper/rhel-root   /                       xfs     defaults        0 0
UUID=cbxxxx2e6-c205-4xxx-xxf0-dxxx489xxxx /boot                   xfs     defaults        0 0
/dev/mapper/rhel-swap   none                    swap    defaults        0 0

/dev/mapper/testvg-testlv  /work/testvg   xfs   defaults   0 0
~
~
"/etc/fstab" 16L, 643C written

---

これでOSで追加ディスクがファイル・システムとして使用できるようになりました。

以上です。
