はじめに
PowerVC で認識されているポートは、ストレージ(SVC/FlashSystem) の仮想WWPN のポートか、それとも物理ポートの WWPN なのかどうかという質問を受けて確認しました。
ストレージの NPIV/仮想 WWPN を理解するには下記の記事がおすすめです!
環境
PowerVC 2.2.0
ストレージ：FS5015 : 8.4
SAN switch: Fabric OS v9.0.1c
ストレージ設定確認
ストレージ (FS5015) で NPIV が有効であることを lsiogrp コマンドで確認します。
>lsiogrp 0
id 0
name io_grp0
node_count 2
vdisk_count 139
host_count 43
flash_copy_total_memory 20.0MB
flash_copy_free_memory 19.6MB
remote_copy_total_memory 20.0MB
remote_copy_free_memory 20.0MB
mirroring_total_memory 20.0MB
mirroring_free_memory 20.0MB
raid_total_memory 350.0MB
raid_free_memory 345.6MB
maintenance no
compression_active no
accessible_vdisk_count 139
compression_supported no
max_enclosures 11
encryption_supported no
flash_copy_maximum_memory 2048.0MB
site_id
site_name
fctargetportmode enabled #<= ここ
compression_total_memory 0.0MB
deduplication_supported no
deduplication_active no
nqn
fctargetportmode enabled の設定が確認できます。
続いて、lstargetportfc コマンドで物理、仮想WWPN を確認します。
virtualized=yes の WWPN のみが host_io_permitted=yes です。
>lstargetportfc
id WWPN WWNN port_id owning_node_id current_node_id nportid host_io_permitted virtualized protocol
1 500507680D06816E 500507680D02816E 1 1 1 010E00 no no scsi
2 500507680D76816E 500507680D02816E 1 1 1 010E01 yes yes scsi
4 500507680D0A816E 500507680D02816E 2 1 1 031700 no no scsi
5 500507680D7A816E 500507680D02816E 2 1 1 031701 yes yes scsi
7 500507680D0E816E 500507680D02816E 3 1 1 040000 no no scsi
8 500507680D7E816E 500507680D02816E 3 1 1 040001 yes yes scsi
10 500507680D12816E 500507680D02816E 4 1 000000 no no scsi
11 500507680D82816E 500507680D02816E 4 1 000000 yes yes scsi
49 500507680D06816F 500507680D02816F 1 2 2 010F00 no no scsi
50 500507680D76816F 500507680D02816F 1 2 2 010F01 yes yes scsi
52 500507680D0A816F 500507680D02816F 2 2 2 031500 no no scsi
53 500507680D7A816F 500507680D02816F 2 2 2 031501 yes yes scsi
55 500507680D0E816F 500507680D02816F 3 2 2 040100 no no scsi
56 500507680D7E816F 500507680D02816F 3 2 2 040101 yes yes scsi
58 500507680D12816F 500507680D02816F 4 2 000000 no no scsi
59 500507680D82816F 500507680D02816F 4 2 000000 yes yes scsi

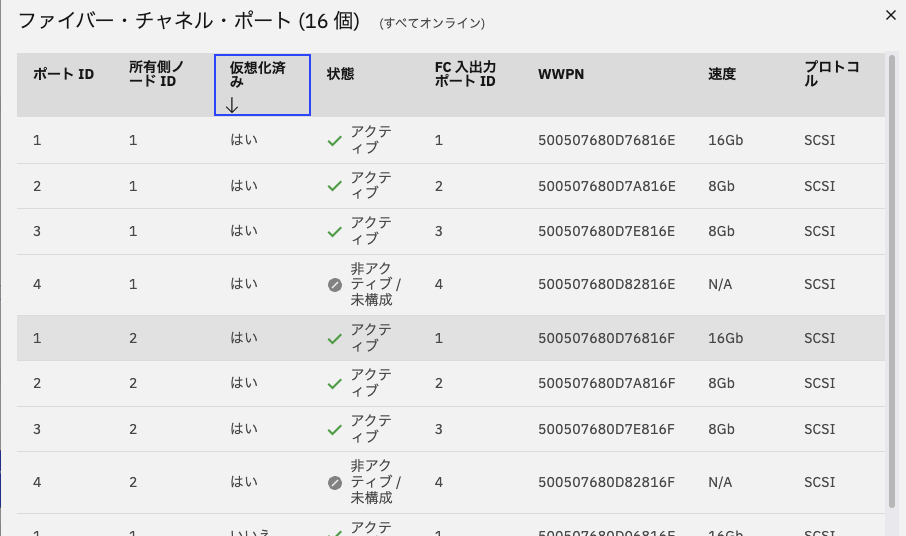

GUI でみると以下の表示です。virtualized=yes が仮想化済みです。

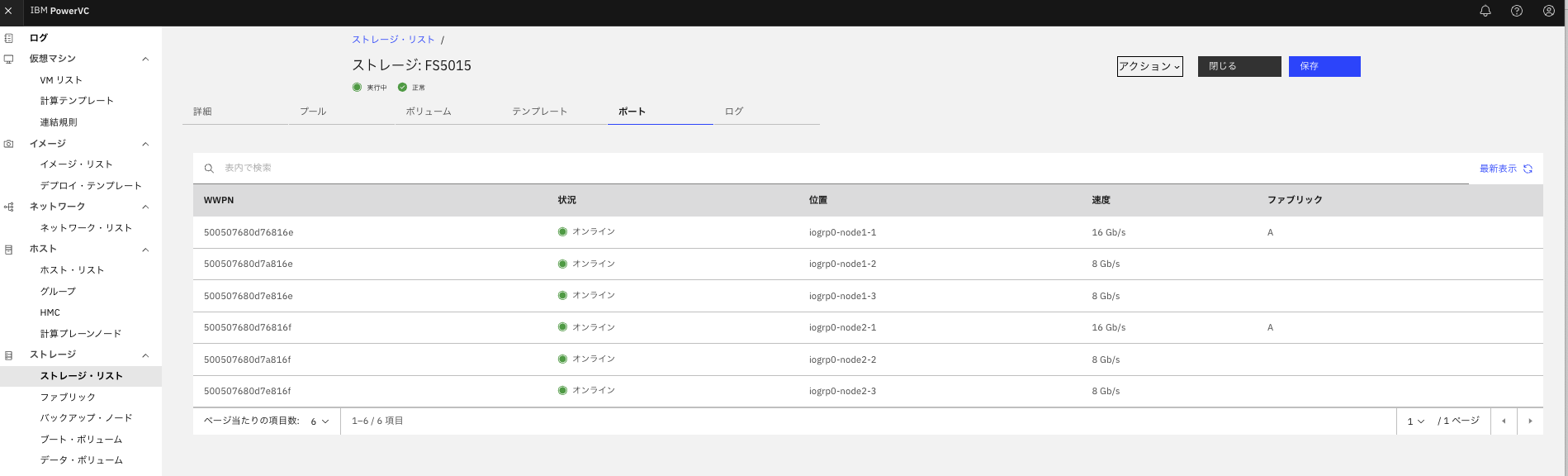

PowerVC で認識しているストレージのポートを確認
PowerVC 側では、500507680d76816e、500507680d76816f などのストレージ側で仮想化済みの WWPN が見えています。
---
仮想マシンの WWPN ゾーニングを確認
SAN switch の ゾーニングを確認
PowerVC がデプロイした仮想マシンのゾーニングを確認します。
PowerVC のストレージ接続グループはNPIV設定です。
ここでのNPIV は仮想マシンとSANのゾーニングがWWPN ゾーニングで行われている、という意味で上記のストレージの NPIV とは異なる設定です。
ゾーニングの対象仮想マシン (testrhel94u) 部分を抜粋。
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620332500507680d76816e
50:05:07:68:0d:76:81:6e
c0:50:76:0c:47:62:03:32
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620332500507680d76816f
50:05:07:68:0d:76:81:6f
c0:50:76:0c:47:62:03:32
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620333500507680d76816e
50:05:07:68:0d:76:81:6e
c0:50:76:0c:47:62:03:33
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620333500507680d76816f
50:05:07:68:0d:76:81:6f
c0:50:76:0c:47:62:03:33
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620334500507680d76816e
50:05:07:68:0d:76:81:6e
c0:50:76:0c:47:62:03:34
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620334500507680d76816f
50:05:07:68:0d:76:81:6f
c0:50:76:0c:47:62:03:34
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620335500507680d76816e
50:05:07:68:0d:76:81:6e
c0:50:76:0c:47:62:03:35
zone: powervc_testrhel94u_3965d9d5_00_c050760c47620335500507680d76816f
50:05:07:68:0d:76:81:6f
c0:50:76:0c:47:62:03:35

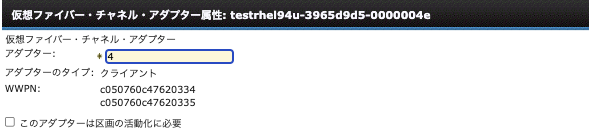

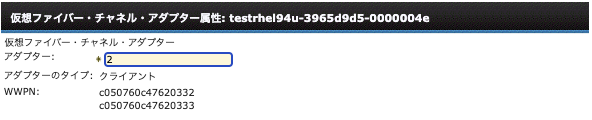

HMC で 対象仮想マシンのLPAR プロファイルから LPAR の WWPN を確認します。
LPAR 側では、c050760c47620332、c050760c47620333、c050760c47620334、c050760c47620335 の4つの WWPN が割り当てられています。
Storage 側 host2, host50 の仮想 WWPN と仮想マシン(LPAR)側の 4つ WWPN が SAN スイッチ上でゾーニングされていることが確認できます。
| host | WWPN |
|---|---|
| 2 | 500507680D76816E |
| 50 | 500507680D76816F |
おわりに
仮想WWPN が設定されている場合、PowerVC 側でも仮想WWPN が認識され、ゾーニングに使用されていることが確認できました。
以上です。
