A-Frameでステレオ画像をテクスチャとして使う

A-Frameでステレオ画像・動画を表示したい.

A-Frameで3Dな動画を再生したかったのですが,A-Frameには左右の目に別の画像を見せる標準的な手段が用意されてなさそう.

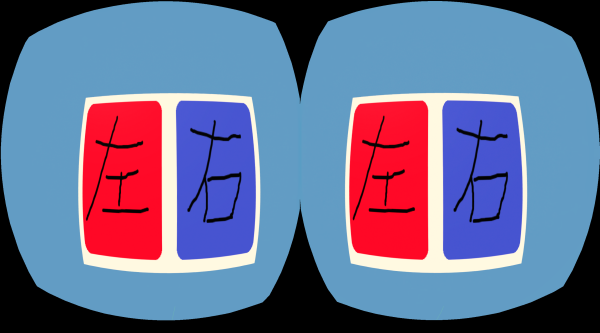

こういうテクスチャを<a-plane>に設定すると以下のようになってしまいますが,


ステレオ画像として扱って,


こんな感じにしたい.

VRモード時のカメラのレイヤー

とりあえずTHREE.jsのコードを読むと左右のカメラに別のレイヤーが設定されている.ドキュメントには説明見つからなかったので将来も使えるのかはわからない.

  • 左: 0, 1
  • 右: 0, 2

デフォルトではすべてのオブジェクトはレイヤー0なので左右のカメラから見えます.

コンポーネントの実装

もっとスマートなやり方ある気がするけど,とりあえずオブジェクトをコピーしてUVを上書くコンポーネントを作る.

AFRAME.registerComponent('stereo-texture', {
    schema: {
        mode: { default: "side-by-side", oneOf: ["side-by-side", "top-and-bottom"] }
    },
    init: function () {
        this._componentChanged = this._componentChanged.bind(this);
        this._checkVrMode = this._checkVrMode.bind(this);
        this.el.addEventListener('componentchanged', this._componentChanged, false);
        this.el.sceneEl.addEventListener('enter-vr', this._checkVrMode, false);
        this.el.sceneEl.addEventListener('exit-vr', this._checkVrMode, false);
    },
    update: function () {
        this._reset();
        if (this.el.getObject3D("mesh") === null) return;
        let luv = this._makeObj(1, "stereo-left").geometry.getAttribute("uv");
        let ruv = this._makeObj(2, "stereo-right").geometry.getAttribute("uv");
        if (this.data.mode == "side-by-side") {
            luv.setArray(luv.array.map((v, i) => i % 2 == 0 ? v / 2 : v));
            ruv.setArray(ruv.array.map((v, i) => i % 2 == 0 ? v / 2 + 0.5 : v));
        } else if (this.data.mode == "top-and-bottom") {
            luv.setArray(luv.array.map((v, i) => i % 2 == 1 ? v / 2 + 0.5 : v));
            ruv.setArray(ruv.array.map((v, i) => i % 2 == 1 ? v / 2 : v));
        }
        luv.needsUpdate = true;
        ruv.needsUpdate = true;

        this.el.getObject3D("mesh").visible = false;
        this._checkVrMode();
    },
    remove: function () {
        this.el.removeEventListener('componentchanged', this._componentChanged, false);
        this.el.sceneEl.removeEventListener('enter-vr', this._checkVrMode, false);
        this.el.sceneEl.removeEventListener('exit-vr', this._checkVrMode, false);
        this._reset();
    },
    _checkVrMode: function () {
        let leftObj = this.el.getObject3D("stereo-left");
        if (leftObj != null) {
            this.el.sceneEl.is('vr-mode') ? leftObj.layers.disable(0) : leftObj.layers.enable(0);
        }
    },
    _makeObj: function (layer, name) {
        let obj = this.el.getObject3D("mesh").clone();
        obj.geometry = obj.geometry.clone();
        obj.layers.set(layer);
        this.el.setObject3D(name, obj);
        return obj;
    },
    _reset: function () {
        if (this.el.getObject3D("stereo-left") != null) {
            this.el.getObject3D("mesh").visible = true;
            this.el.removeObject3D("stereo-left");
            this.el.removeObject3D("stereo-right");
        }
    },
    _componentChanged: function (ev) {
        if (ev.detail.name === 'geometry' || ev.detail.name === 'material') {
            this.update();
        }
    }
});

使い方

a-skyやa-planeで使えます.VRモードでないときは左目用の絵が使われます.サイドバイサイドとトップアンドボトム形式が使えます.
動画も同じように動きます.

サイドバイサイド形式のステレオ画像をa-planeに設定する.

<a-plane src="images/tex3d.png" width="5" height="5" position="0 1.3 -5" stereo-texture></a-plane>

360°全天球画像をa-skyに貼る.

<a-sky src="3d360.jpg" stereo-texture="mode:top-and-bottom"></a-sky>

  • コードはMITライセンスとしますが,コピーライトとか特に表示しなくて良いです.
  • WebGL Multiview extensionとかと相性悪そうなので,シェーダで実現したほうが良さそうな気もする.
