皆さんこんにちは。@best_not_bestです。
Google Cloud Platform（GCP）のプロダクトの1つに、Cloud AutoML Visionとういうものがあり、ノンプログラミングで画像認識モデルの作成が可能です。
学習用の画像は以下の方法でアップロード可能です。
（cf. https://cloud.google.com/vision/automl/docs/create#upload_your_images ）
- Web UI上からアップロード（zipファイルで複数ファイルアップロードも可能）
- Google Cloud Storage（GCS）からの読み込み
今回は後者の方法を用い、画像検索APIで画像を収集 → GCSへファイルをアップロードするスクリプトを作成します。
モデルは犬画像の認識モデルを作成します！
AutoML Visionに加え、GCS、Stackdriver Loggingを使用しますので、必要に応じてGCP上から各種APIをオンにしてください。
環境
マシン/OS
- MacBook Pro (13-inch, 2017, Four Thunderbolt 3 Ports)
- OS 10.12.6
- pyenv: 1.2.8
- pyenv-virtualenv: 1.1.3
Python
pyenv、pyenv-virtualenvで 3.7.1 の環境を構築します。
$ mkdir hogehoge
$ cd hogehoge
$ pyenv local 3.7.1
$ pyenv virtualenv 3.7.1 hogehoge
$ pyenv local hogehoge
$ pip install -U pip
以下のライブラリをインストールします。
requirements.txt
cachetools==3.0.0
certifi==2018.11.29
chardet==3.0.4
dill==0.2.8.2
docopt==0.6.2
flake8==3.6.0
flake8-docstrings==1.1.0
flake8-polyfill==1.0.1
future==0.16.0
gapic-google-cloud-logging-v2==0.91.3
google-api-core==1.7.0
google-api-python-client==1.7.7
google-auth==1.6.2
google-auth-httplib2==0.0.3
google-cloud-core==0.29.1
google-cloud-logging==1.9.1
google-cloud-storage==1.13.2
google-gax==0.15.16
google-resumable-media==0.3.2
googleapis-common-protos==1.5.5
grpcio==1.17.1
httplib2==0.12.0
idna==2.8
mccabe==0.6.1
numpy==1.15.4
oauth2client==3.0.0
pandas==0.23.4
ply==3.8
proto-google-cloud-logging-v2==0.91.3
protobuf==3.6.1
pyasn1==0.4.4
pyasn1-modules==0.2.2
pycodestyle==2.4.0
pydocstyle==3.0.0
pyflakes==2.0.0
python-dateutil==2.7.5
pytz==2018.7
PyYAML==3.13
requests==2.21.0
rsa==4.0
six==1.12.0
snowballstemmer==1.2.1
uritemplate==3.0.0
urllib3==1.24.1
ディレクトリ構成
scripts
└─ scripts.py
model
└─ get_images.py
config
└─ conf.yml
outputs
処理概要
- 画像検索APIで画像を収集
- ローカルに画像を保存
- 画像ファイルをGCSへアップロード
- 画像のURIとラベルを含むCSVファイルの作成
- CSVファイルをGCSへアップロード
画像検索APIはGoogle Custom Search APIを使いたい所ですが、リクエスト制限があるため、Bing Image Search APIを使用します。
Microsoftアカウントの作成等は、以下の記事を参考にさせて頂きました。
ファイル説明
conf.yml
APIキーや、検索ワードを設定します。
検索ワードはみんなの犬図鑑から日本犬をピックアップしています。（全犬種やりたかったけど時間がなかった・・・。）
conf.yml
api_key: 'xxxxx'
gcs_bucket_name: 'yyyyy'
images_per_requests: 50
request_count: 10
dir_name: 'dog'
search_words:
-
label: 'akita'
word: '秋田犬'
-
label: 'kai'
word: '甲斐犬'
-
label: 'kishu'
word: '紀州犬'
-
label: 'shikoku'
word: '四国犬'
-
label: 'shiba'
word: '柴犬'
-
label: 'tosa'
word: '土佐犬'
-
label: 'spitz'
word: '日本スピッツ'
-
label: 'japanese-terrier'
word: '日本テリア'
-
label: 'hokkaido'
word: '北海道犬'
-
api_key: Bingの画像検索APIキー -
gcs_bucket_name: アップロードするGCSのバケット名（バケット名は<GCPのプロジェクトID>-vcmにする必要があります。） -
images_per_requests: 1リクエストあたりの要求画像数 -
request_count: リクエスト数 -
dir_name: ローカル、及びGCSの保存ディレクトリ名 -
search_words.label: 画像に付けるラベル名 -
search_words.word: 画像検索ワード
get_images.py
Bing画像検索APIから画像の取得、GCSへのファイルアップロードを行います。
get_images.py
#!/usr/bin/env python
# -*- coding: UTF-8 -*-
"""Get images from Bing Search."""
from google.cloud import storage
import hashlib
import os
import pandas as pd
import requests
import urllib
class CommonError(Exception):
"""common error class."""
pass
class GetImagesFromBingSearch(object):
"""Get images from Bing Search."""
def __init__(
self,
api_key: str,
gcs_bucket_name: str,
gcs_dir_name: str,
):
"""init."""
self.headers = {
'Content-Type': 'multipart/form-data',
'Ocp-Apim-Subscription-Key': api_key,
}
gcs_client = storage.Client()
self.gcs_bucket_name = gcs_bucket_name
self.gcs_bucket = gcs_client.get_bucket(gcs_bucket_name)
self.csv_data = []
self.gcs_dir_name = gcs_dir_name
def get_image_url(
self,
search_word: str,
images_per_requests: int = 50,
request_count: int = 20,
) -> list:
"""get image url."""
image_url_list = []
# offset
for offset in range(0, (images_per_requests * request_count), images_per_requests):
# query parameters
params = urllib.parse.urlencode(
{
'q': search_word,
'mkt': 'ja-JP',
'count': images_per_requests,
'offset': offset,
}
)
try:
# get
response = requests.get(
'https://api.cognitive.microsoft.com/bing/v7.0/images/search',
headers=self.headers,
params=params
)
response.raise_for_status()
search_results = response.json()
except Exception as e:
raise CommonError(e)
# append url
for values in search_results['value']:
image_url_list.append(values['contentUrl'])
return list(set(image_url_list))
def get_image(
self,
image_url: str,
output_dir_path: str,
blob_dir: str,
) -> bool:
"""get image."""
opener = urllib.request.build_opener()
urllib.request.install_opener(opener)
# check extension
parsed_url_path = urllib.parse.urlparse(image_url).path.split(':')[0]
extension = os.path.splitext(parsed_url_path)[-1].lower()
if extension not in ('.jpg', '.jpeg', '.gif', '.png', '.bmp'):
msg = 'extension error. url:"%s".' % (image_url)
raise CommonError(msg)
try:
# get
response = requests.get(image_url, allow_redirects=True, timeout=5)
except Exception as e:
raise CommonError(e)
# check content
if len(response.content) == 0:
msg = 'content error. url:"%s".' % (image_url)
raise CommonError(msg)
# save
hashed_url = hashlib.sha256(image_url.encode('utf-8')).hexdigest()
output_file_path = os.path.join(
output_dir_path,
hashed_url + extension,
)
with open(output_file_path, 'wb') as fp:
fp.write(response.content)
# upload to GCS
blob_name = 'automl_vision/' \
+ self.gcs_dir_name \
+ '/' \
+ blob_dir \
+ '/' \
+ hashed_url \
+ extension
blob = self.gcs_bucket.blob(blob_name)
blob.upload_from_filename(output_file_path)
# add data
self.csv_data.append(
{
'gcs_uri': 'gs://' + self.gcs_bucket_name + '/' + blob_name,
'label': blob_dir,
}
)
return True
def make_csv(
self,
output_file_path: str,
) -> bool:
"""make CSV file."""
df = pd.DataFrame.from_dict(self.csv_data)
df = df.ix[
:,
[
'gcs_uri',
'label',
]
]
df.to_csv(output_file_path, index=False, header=False)
# upload to GCS
blob_name = 'automl_vision/' \
+ self.gcs_dir_name \
+ '/' \
+ os.path.basename(output_file_path)
blob = self.gcs_bucket.blob(blob_name)
blob.upload_from_filename(output_file_path)
return True
-
get_image_url: Bing画像検索APIから画像URLの取得を行います。 -
get_image: 画像URLから画像の取得 → ローカルに保存 → GCSへのファイルアップロードを行います。- 盛り込み過ぎたのでUnitテストしづらい・・・。
- 特定の拡張子を持つファイルのみ保存されます。また、ファイルサイズが0のファイルは保存されません。
-
make_csv: 前述した「画像のURIとラベルを含むCSVファイル」を作成します。
scripts.py
スクリプト部分になります。ログはStackdriver Loggingに送られます。
scripts.py
#!/usr/bin/env python
# -*- coding: UTF-8 -*-
"""Get images from Bing Search.
Usage:
scripts.py
--conf_file_path=<conf_file_path>
--output_dir_path=<output_dir_path>
scripts.py -h | --help
Options:
-h --help show this screen and exit.
"""
from docopt import docopt
import google.cloud.logging
import logging
import os
import shutil
import sys
import yaml
try:
import get_images
except ImportError:
sys.path.append(os.path.abspath(os.path.dirname(__file__)) + '/../model')
import get_images
if __name__ == '__main__':
# logging config
logging.basicConfig(format='%(asctime)s %(levelname)s: %(message)s')
# logging
logging_client = google.cloud.logging.Client()
logging_client.setup_logging()
logging.info('%s start.' % (__file__))
# get parameters
args = docopt(__doc__)
conf_file_path = args['--conf_file_path']
output_dir_path = args['--output_dir_path']
# config
with open(conf_file_path) as f:
conf_data = yaml.load(f)
api_key = conf_data['api_key']
search_words = conf_data['search_words']
gcs_bucket_name = conf_data['gcs_bucket_name']
images_per_requests = conf_data['images_per_requests']
request_count = conf_data['request_count']
dir_name = conf_data['dir_name']
# create model
gifbs = get_images.GetImagesFromBingSearch(
api_key,
gcs_bucket_name,
dir_name,
)
for search_word in search_words:
label = search_word['label']
word = search_word['word']
# make dir
output_tmp_dir_path = os.path.join(
os.path.abspath(output_dir_path),
dir_name,
label,
)
if os.path.isdir(output_tmp_dir_path):
# remove dir
shutil.rmtree(output_tmp_dir_path)
os.mkdir(output_tmp_dir_path)
try:
# get image url
image_url_list = gifbs.get_image_url(
word,
images_per_requests=images_per_requests,
request_count=request_count,
)
except get_images.CommonError as e:
logging.warning(e)
for image_url in image_url_list:
# get image, save and upload GCS
try:
gifbs.get_image(
image_url,
output_tmp_dir_path,
label,
)
except get_images.CommonError as e:
logging.warning(e)
continue
# make CSV file
output_file_path = os.path.join(
os.path.abspath(output_dir_path),
dir_name,
'data.csv',
)
gifbs.make_csv(output_file_path)
logging.info('%s end.' % (__file__))
sys.exit(0)
実行方法
conf_file_path、output_dir_pathがコマンド引数となります。それぞれ<設定ファイルのパス>、<画像の保存ディレクトリのパス>を指定ください。
実行例
$ python scripts/scripts.py \
--conf_file_path=./config/conf.yml \
--output_dir_path=./outputs/
実行結果
結構な数のWarningログが出力されますが、プログラム内で意図的に出力しているログであり、必要な画像はGCSへとアップロードされています。
実行結果
2018-12-22 23:47:05,421 INFO: scripts/scripts.py start.
scripts/scripts.py start.
2018-12-22 23:47:21,630 WARNING: extension error. url:"https://item-shopping.c.yimg.jp/i/j/usual_irish3".
extension error. url:"https://item-shopping.c.yimg.jp/i/j/usual_irish3".
（中略）
2018-12-22 23:51:12,407 INFO: scripts/scripts.py end.
scripts/scripts.py end.
Program shutting down, attempting to send 1 queued log entries to Stackdriver Logging...
Waiting up to 5 seconds.
Sent all pending logs.
gs://<gcs_bucket_name>/automl_vision/<dir_name>/<search_words.label>/配下にラベル毎に画像ファイルが、gs://<gcs_bucket_name>/automl_vision/<dir_name>/data.csvに、「画像のURIとラベルを含むCSVファイル」がアップロードされます。
AutoML Vision
では、実際にAutoML Visionを使用してみます。
学習用画像のアップロード
ページ上部の「ADD IMAGES」→「Select CSV file on Cloud Storage」から、上記の「画像のURIとラベルを含むCSVファイル」のGCS上のURIを入力し、「IMPORT」をクリックします。

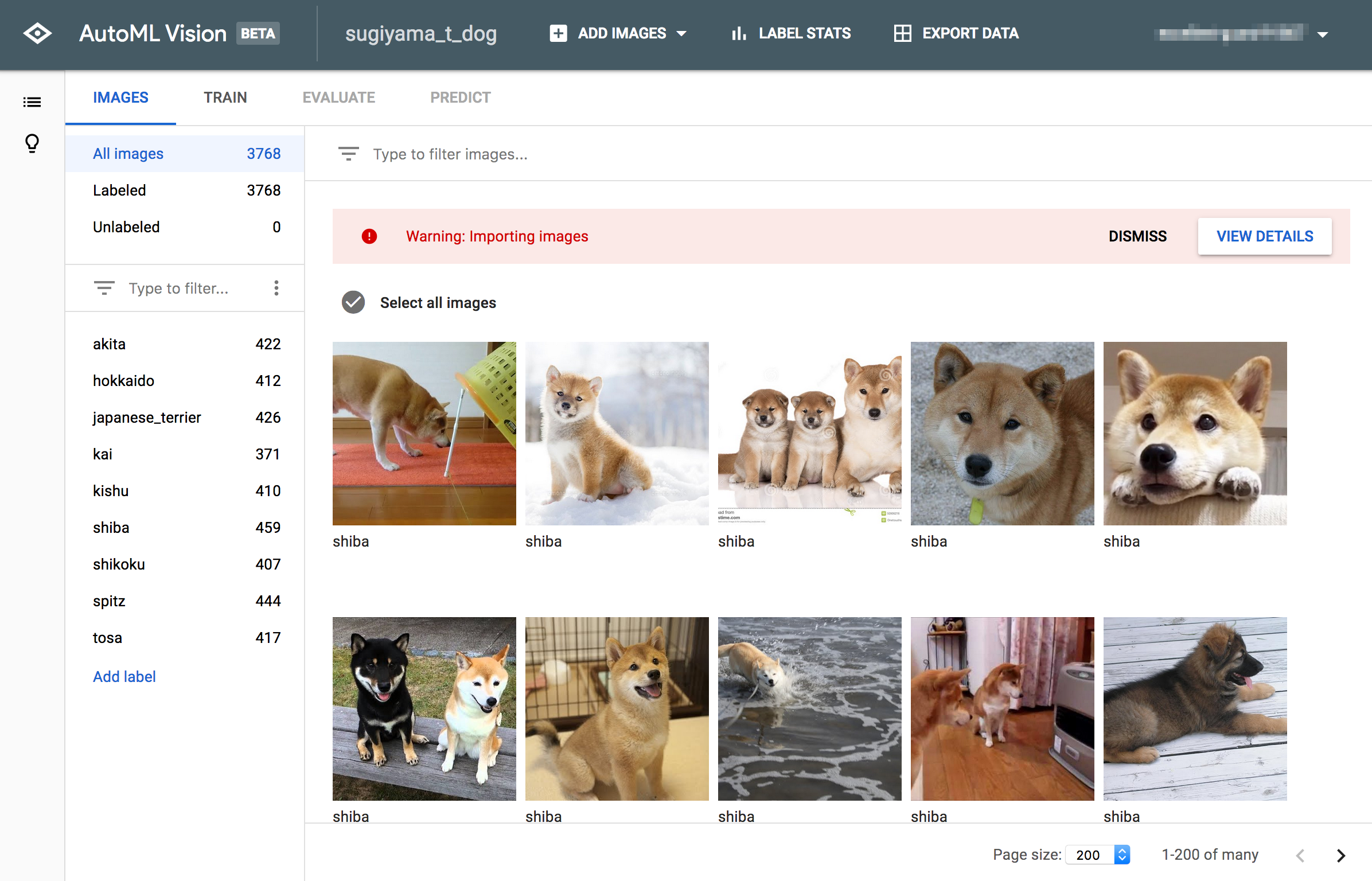

以下の画面に遷移すればアップロード完了です。

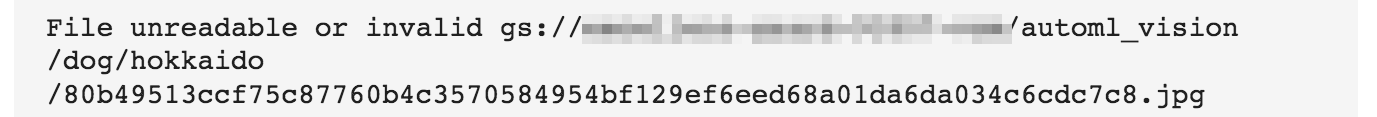

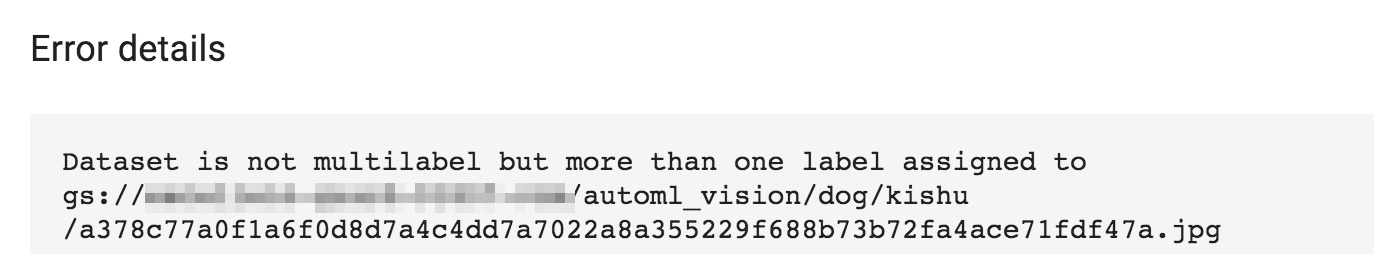

同一画像が別ラベルでアップロードされている、ファイルが読み込めない等のエラーが出ていますが、今回は後述の作業にクリティカルな影響が無いため無視します。
不要画像の削除
その犬種ではない画像、そもそも犬ではない画像はWeb UIから削除します。
これが結構大変です。
結果、以下のようなデータ数となりました。
学習
画像を学習させます。土佐犬の画像を増やした方が良いと言われてますが、このまま続けてみます。
学習方法は無料の「1 compute hour」を選択します。
学習には15分から1時間程度掛かります。完了すると自分のGCPアカウント宛てにメールが届きます。
評価
評価結果は以下のようになりました。
過学習している気もするので新規画像で予測してみます。
予測
Web UIからいくつか画像をアップロードしてみます。
- 柴犬
- 土佐犬
- 北海道犬
- 紀州犬
深く検証したわけではないですが、学習データが少なかった土佐犬、パッと見判別し辛い北海道犬と紀州犬も、かなりの精度で判別出来ているようです！
料金
超概算ですが以下になります。
- AutoML Vision: ¥0
- GCS: ¥10未満
- Bing Image Search API: ¥300程度（検証で結構叩いたので実際はもう少し安いかも）
まとめ
- AutoML Vision用の学習データを収集するスクリプトを（ざっくりと）作成しました。
- AutoML Visionで犬画像の認識モデルを作成しました。
- AutoML Vision最高！
