NLBを使ってVPCピアリング環境下でEdge to Edgeを通信する #AWS

はじめに

AWSではDirectConnectやVPCピアリングを使う環境下において、端から端（Edge to Edge）のネットワークへ通信ができない。そんな状況でもTCP通信できるようにしたい。シンプルなやりたいことに対して、あえてProxyサーバーを設けてメンテナンス工数を増やすもの違う気がするので、今回はELB（NLB）を使うことにした。

現状

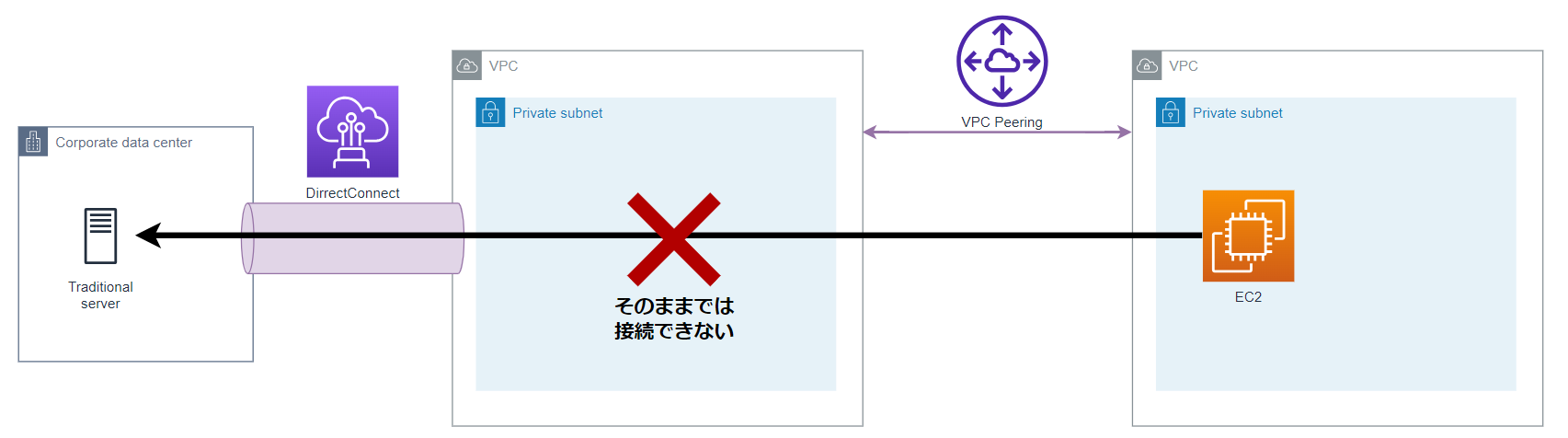

そのままではエッジツーエッジ接続ができない。

やりたいこと

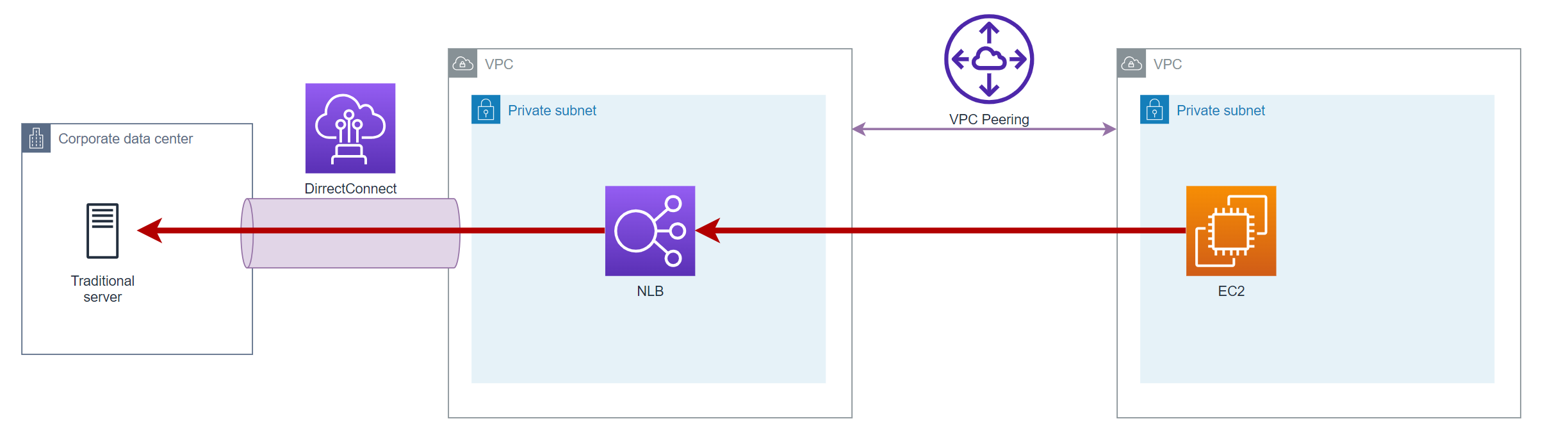

NLBを使うと…通信できるはず

今回作るもの

すでに存在するVPCNLBVPCid、サブネットNLBsubnetID内にNLBを作成する。作成するものは3つ。CloudFormationで用意する。使わないときはスタックごと立ち下げる。

NLB本体
NLBのターゲットグループ：ルーティング対象
リスナー：NLB本体とターゲットグループの接続を定義

CloudFormationテンプレート

今回ターゲットグループの対象には2つのIPアドレス(Target01IpAddress0*)を指定するようにした。注意点は、ターゲットグループを作成する際、対象となるIPアドレスが存在しないとエラーが発生してスタック作成が失敗するところ。 ターゲットグループの対象とするリソースを用意してからスタックを作る必要がある。作ったものはGitHubに置いた。

template.yaml

AWSTemplateFormatVersion: "2010-09-09"
Parameters:
  UUID:
    Description: UUID of stack items
    Type: String
  NLBVPCid:
    Description: VPC whare to place NLB
    Type: String
    Default: vpc-xxxxxxxxxxxxxxxxx

  NLBsubnetID:
    Description: subnetID
    Type: AWS::EC2::Subnet::Id
    Default: subnet-xxxxxxxxxxxxxxxxx

  #you add more ipaddr&port as much as you want
  PortToSend01:
    Description: TCP Port to send
    Type: Number
    Default: "3389"
  Target01IpAddress01:
    Description: NLB target ip address
    Type: String
    Default: "10.0.2.xxx"
  Target01IpAddress02:
    Description: NLB target ip address
    Type: String
    Default: "10.0.2.xxx"

Resources:
  NLB:
    Type: AWS::ElasticLoadBalancingV2::LoadBalancer
    Properties:
      IpAddressType: ipv4
      Name: !Sub "myNLB-${UUID}"
      Scheme: internal
      Subnets:
        - !Ref NLBsubnetID
      Type: network
  NLBTargetGroup01:
    Type: AWS::ElasticLoadBalancingV2::TargetGroup
    Properties:
      HealthCheckEnabled: true
      IpAddressType: ipv4
      Name: !Sub "myNLBTargetGroup01-${UUID}"
      Port: !Ref PortToSend01
      Protocol: TCP
      Targets:
        - Id: !Ref Target01IpAddress01
          Port: !Ref PortToSend01
        - Id: !Ref Target01IpAddress02
          Port: !Ref PortToSend01
      TargetType: ip
      VpcId: !Ref NLBVPCid
  NLBListener:
    Type: AWS::ElasticLoadBalancingV2::Listener
    Properties:
      DefaultActions:
        - Type: forward
          TargetGroupArn: !Ref NLBTargetGroup01
      LoadBalancerArn: !Ref NLB
      Port: !Ref PortToSend01
      Protocol: TCP

終わりに

今回の使い方において良いところは拡張性だと思う。NLBは高可用性がAWS側で担保されている（≒単一障害点にならない）ので、今後VPCがどれだけ増えても、構成そのままにNLBをそのまま使うことができる。

痒い所もある。ELBでは、ターゲットグループのターゲットとしてIPアドレスorインスタンスIDを指定する。ドメイン名が用意されていても、指定ができない。（プライベートネットワークでもドメイン名を指定したいような場合、結構あると思うのだけど。）IPアドレスがころころ変わってしまうような環境の場合は、Lambdaを使って、スタックの更新を自動で行うようにするしかないかな...。
