SPRESENSE ボードのバッテリー電圧を Ambient で監視する

Sony Spresense ボードでバッテリー電圧を取得する方法が分かったので共有します！

LowPower ライブラリ

Spresense Arduino の LowPower ライブラリの中に getVoltage() 関数を見つけました。

LowPower.h

/**
 * @class LowPowerClass
 * @brief This provides the features fo the power saving
 *
 */
class LowPowerClass
{
public:

  /**
   * @brief Get the sensed battery voltage on CXD5247
   * @return sensed voltage [mV]
   */
  int getVoltage(void);

};

使い方はこれだけです。単位ミリボルトの値が返ってきます。

#include <LowPower.h>

  int mvolt = LowPower.getVoltage();

回路図

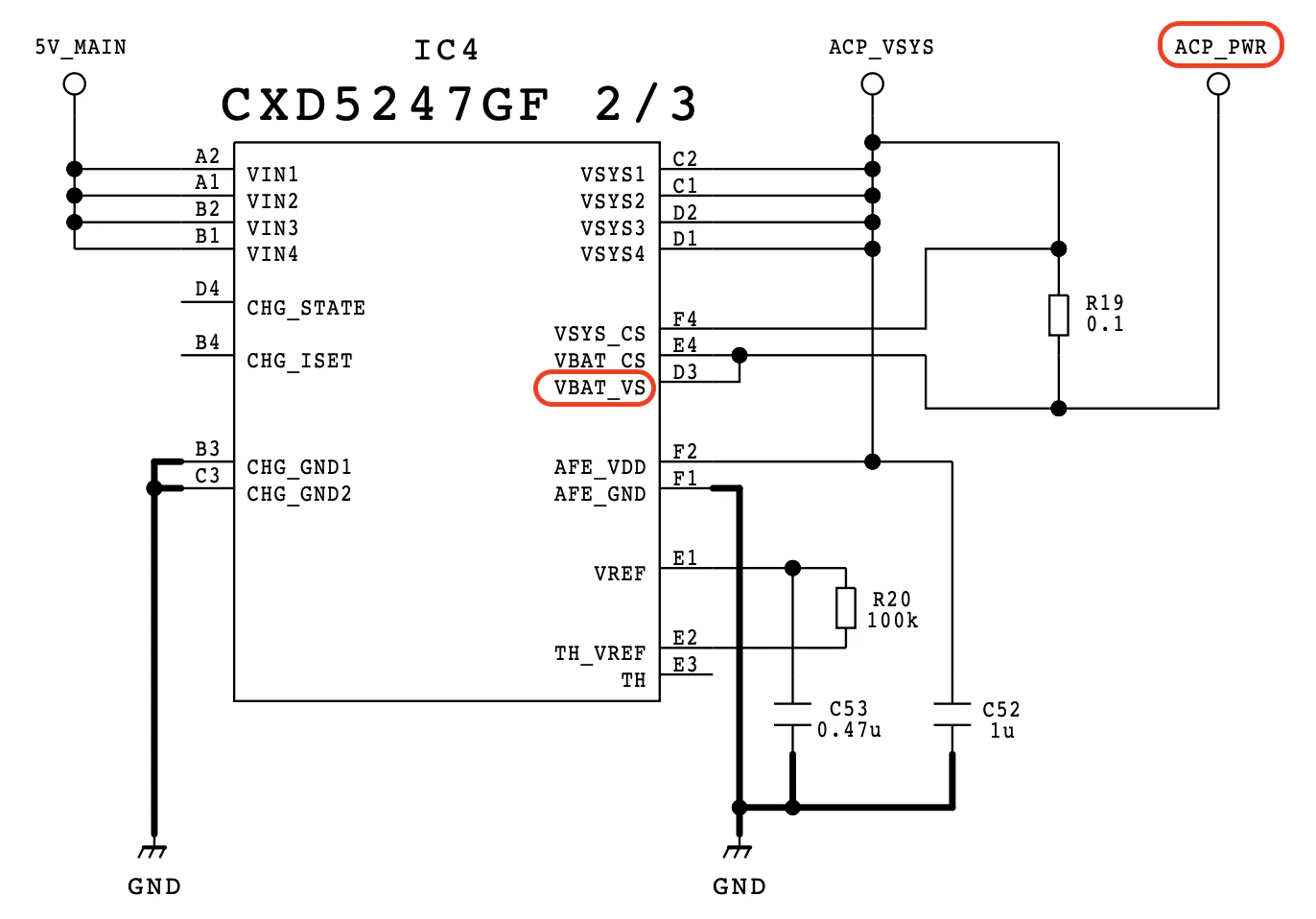

ハードウェア設計資料 から Spresense メインボードの回路図をみると、
VBAT_VS すなわち ACP_PWR の電圧が取れるようです。

もう少し回路図を追っていくと、
① USB から電源供給するパスと、② Battery から供給するパスの 2 系統がありました。

• ① USB から電源供給する場合、ACP_PWR は LDO を介して常時 4V になります
• ② Battery 供給の場合は、そのままバッテリーの電圧値が読み取れそうです
  Battery 供給とは メインボードに対する外部電源の供給方法 に書いてある方法です

実験

220mAh程度の小型バッテリーをつないで、取得した電圧を定期的に Ambient に送信します。

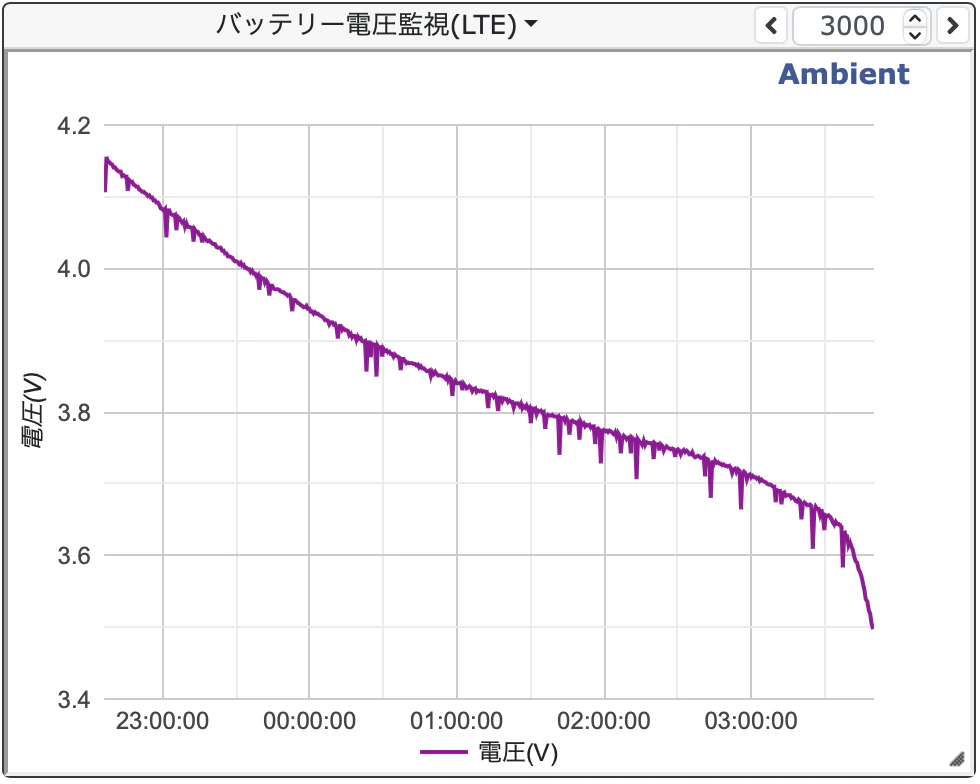

LTE 拡張ボードを使って Ambient に送信してみた結果です。

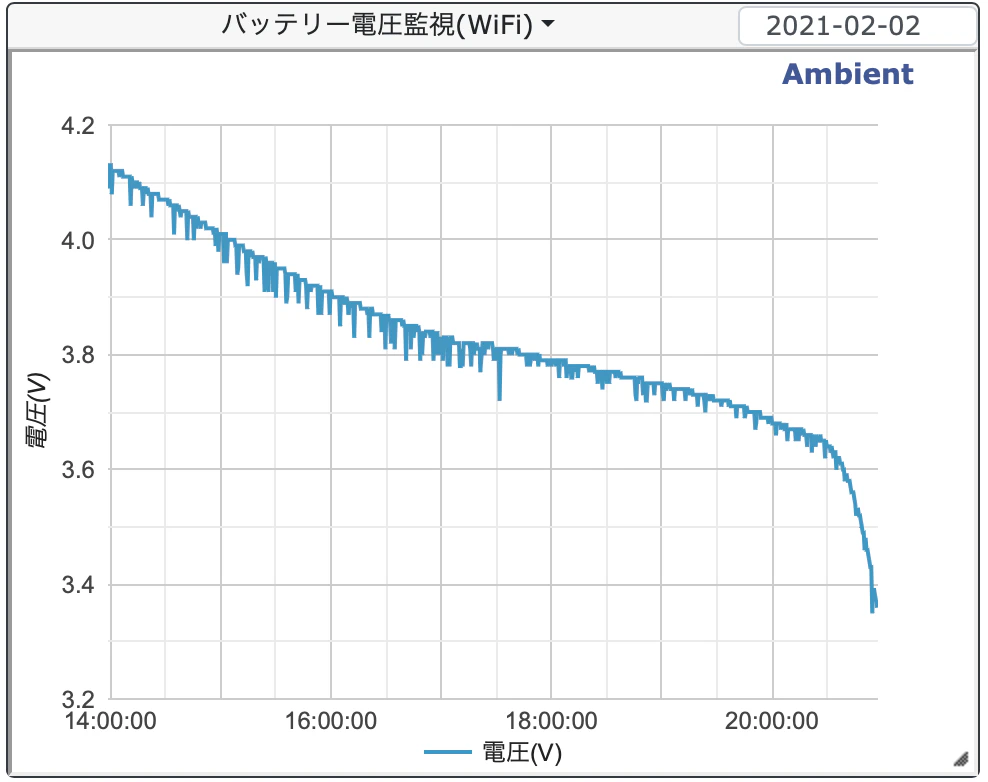

Wi-Fi add-onボードを使って Ambient に送信してみた結果です。

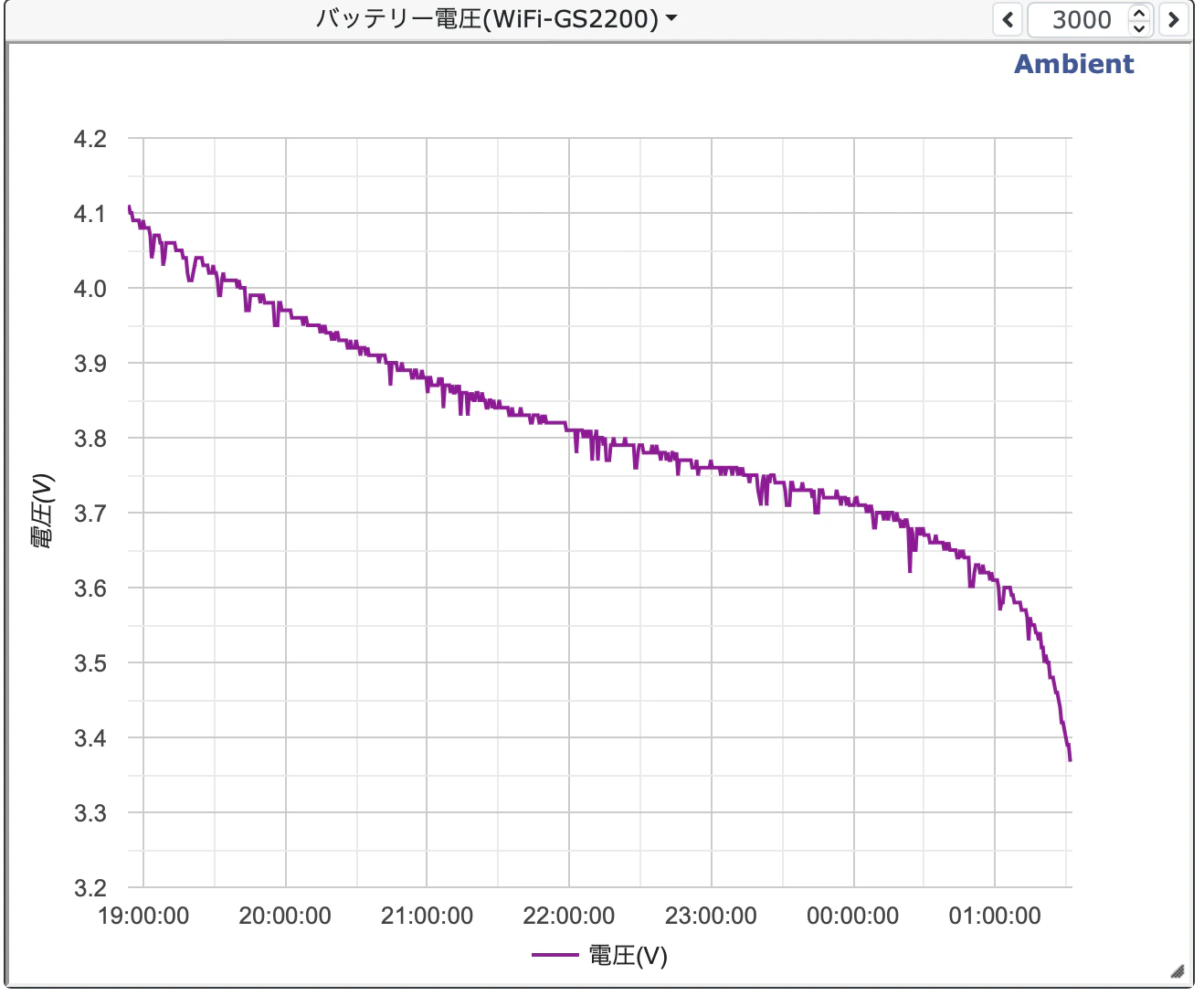

iS110BのWi-Fi add-onボードの結果はこちらです。

良い感じにバッテリーの電圧カーブが取れました。バッテリー接続でもちゃんと動作してそうです。

今回はLTEもWiFiも常時ONで通信しているケースなのでバッテリーの持ち時間は 5~7h程度でしたが、次回はそれぞれ省電力モードに入れてどれくらいバッテリーが持つのか確認してみようと思います。

参考

Ambient へ送信するライブラリはここにあるものを使わせて頂きました。
https://github.com/TE-YoshinoriOota/Ambient_SpresenseLTEM
https://github.com/tomorrow56/SPRESENSE_ESP8266
