はじめに
Azureの仮想環境とオンプレミスをVPNで接続するAzure Site to Site VPN。
作ってみたいとは思うもののあいにくDCに個人用ルータを持ち合わせていないので、AzureのVMを使用して仮想的にオンプレルータを作成し、試してみました。
全体構成イメージ
こんな感じ。
「オンプレ」部分はVMで代替。VMにルーティング機能を追加しました。
使用したリソース（と名前）
・VNET (staging vnet, client vnet)
・VM(StoSvm, StoSvmAzure)
＊OSはWindows Server 2016 DataCenter, スペックは適当
・仮想NWGW (VNWGW)
・ローカルNWGW (local-gw)
・public IPアドレス
VNETの構築
接続デバイスは、後ろの工程で作成されたものです。

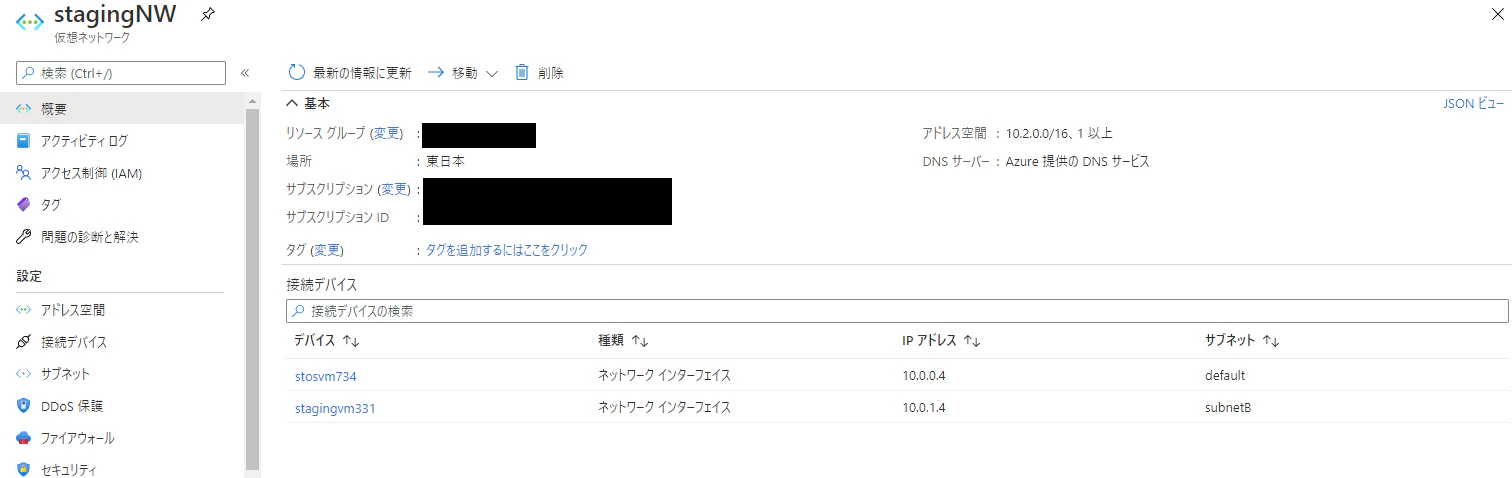

オンプレ側（staging vnet）
こんな感じ。subnetBに接続されているデバイスは気にしないで。
Azure側（client vnet）
こんな感じ。
後の工程で作成する仮想NWGWに割り当てるsubnetは「ゲートウェイサブネット」の部分をクリックして作成します。今回の仮想NWGW用のsubnetは「GatewaySubnet」。
Azure側のVNETにゲートウェイサブネットを作成します。
オンプレ側の構築
こんな感じでルータ＠オンプレDCを模したVMを立てます。VNETやらそのうえでのsubnetやらは先の全体構成図に則ります。
このVMにルーティング機能を付与するのは別途。
Azure側の構築

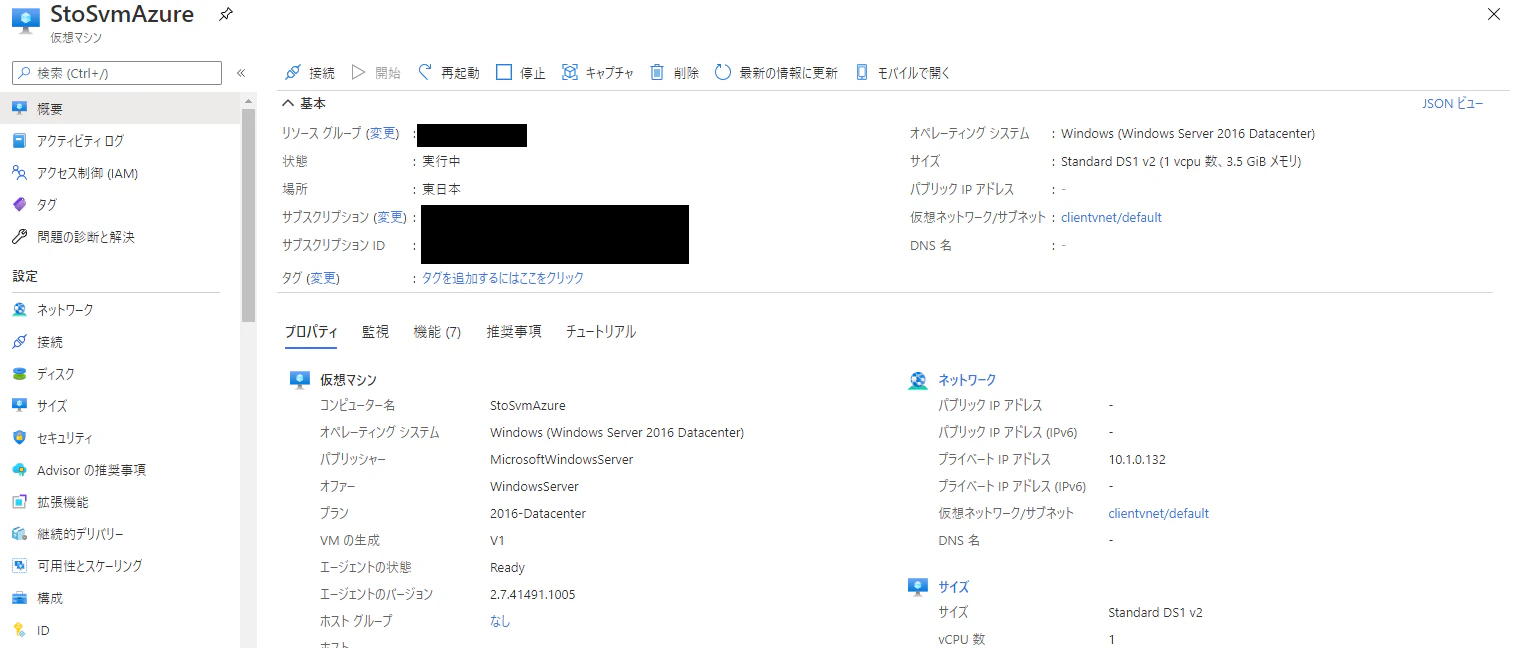

こんな感じでAzureのVMを立てます。VNETやらそのうえでのsubnetやらは先の全体構成図に則ります。
仮想NWGWを立てたりするのは別途。
オンプレ側から接続できたことを確認する用に、IISを追加しておきます。
仮想NWGWの構築
仮想NWGWを作成します。global IPアドレスは新規作成。VNETには、client vnetで作ったゲートウェイサブネットの「GatewaySubnet」を割り当てています。
Azure側のVNETで作ったゲートウェイサブネットを仮想NWGWに割り当てることになります。
ローカルNWGWの構築
こんな感じの画面。
「IPアドレス」にはオンプレ側のglobal IPアドレスを、アドレス空間にはオンプレ側のprivate IPアドレスを割り当てます。
結果、このようになります。
仮想NWGWでVPN接続をする

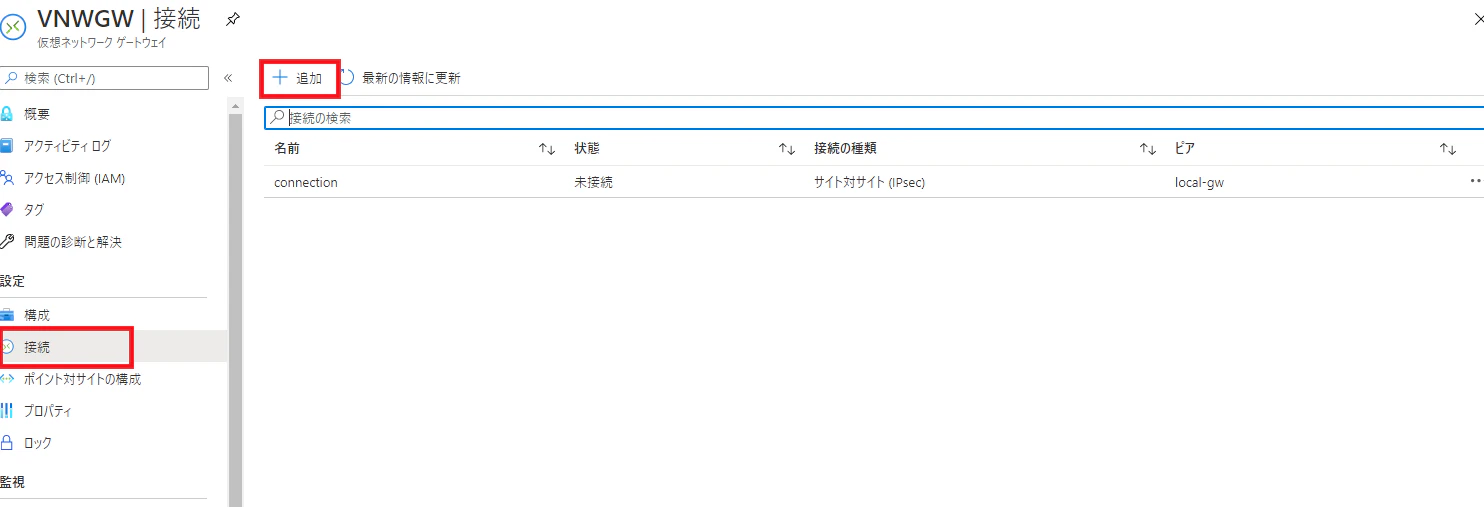

この画面から、VPN接続をします。「connection」というのは次の作業を行った結果できたものですね。
「追加」を選択したらこちらの画面が出ます。
「接続の種類」で「サイト対サイト」を、「ローカルネットワークゲートウェイ」で先ほど作成した「local-gw」を選択します。共有キーは適当に作成してよいですが、きちんとメモしておきましょう。

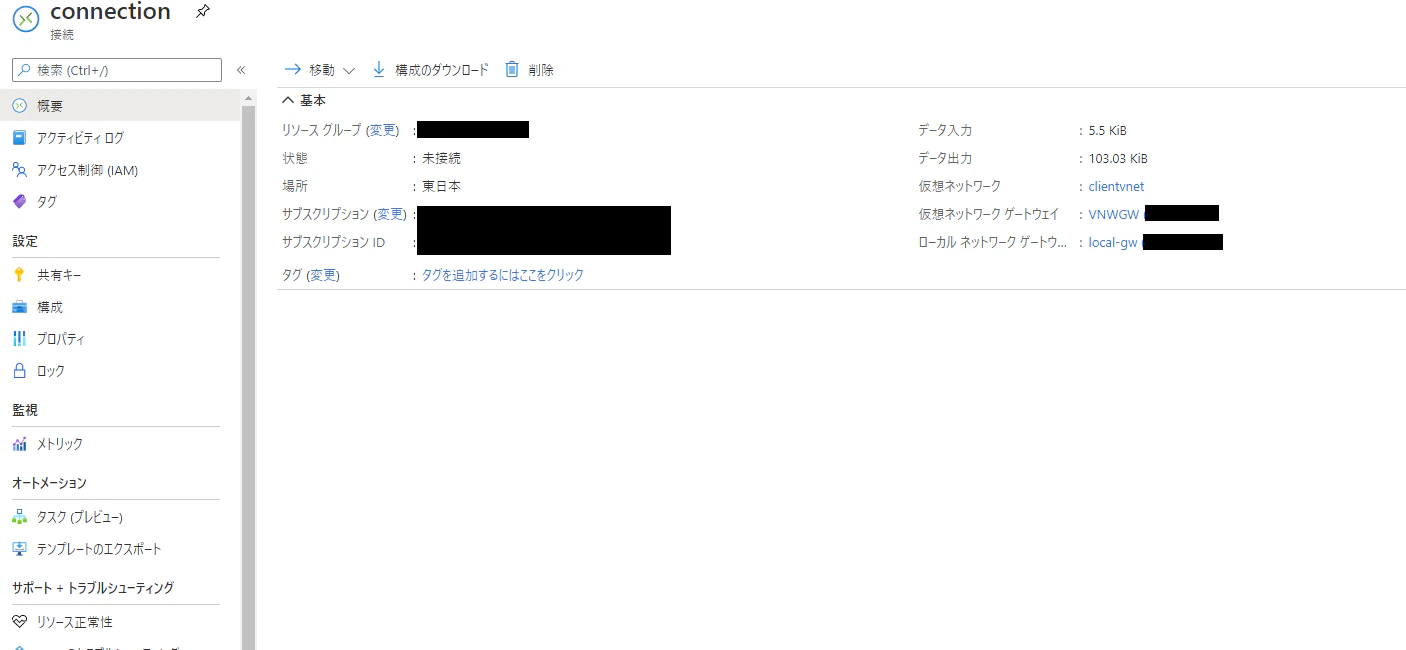

このような結果になります。
オンプレにてルーティング設定
オンプレルータを模したVMにリモアクしてください。
ルーティング機能の追加
Server Managerから「Remote Access」を追加。

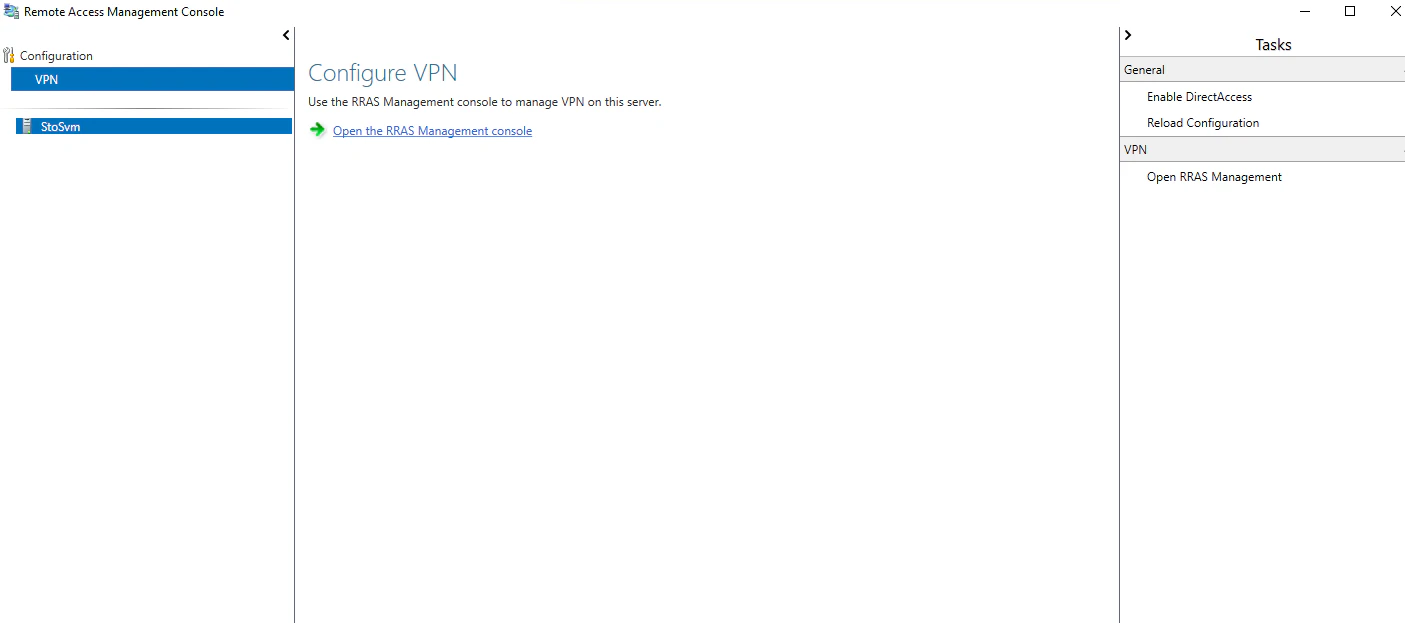

そして、Remote Access Management Consoleから設定を追加。
メモし忘れたけれど、StoSvmの「Network Interface」の「New Demand-dial Interface...」の部分で「Azure」という名前の、Azureを宛先とするstatic的な経路情報を追加。ネクストホップはどこにしたっけ、、、

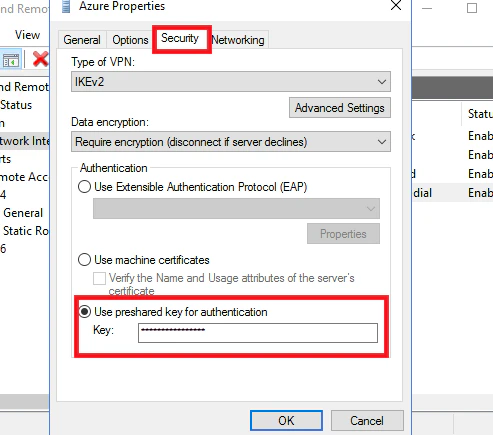

Securityタブにて先ほどメモしたPSKを入力。
結果、Azure側に立てたVMのアドレスをブラウザに打ち込んだところ、無事接続が確認できました。IIS。
まとめ
今回はVMをオンプレ上のIPSecルータに模してSite to Site VPNを試してみました。
Point to Site VPNもありますが、なんだか証明書関連が面倒くさそうですね、、
企業が導入する際には情シスがいい感じにやってほしいものです。
