Azure Applied AI Services Form Recognizer を Docker コンテナーで使ってみる (2) Custom Model

Microsoft Azure の AI サービスである Cognitive Services | Applied AI Services は Web API として利用できるだけでなく、Docker コンテナーとして稼働させることが可能です。エッジデバイス にインストールして利用するといった用途が考えられ、ダイレクトに (Web を介さずに) 分析できるので速い、クラウドへ分析データを送信しないというメリットがあります。

今回はローカル PC で稼働する Docker 環境で利用できる Cognitive Services | Applied AI Services コンテナーのうち、 Form Recognizer (フォームデータ読み取りサービス) を稼働させ、使ってみる方法を紹介します。前回 (ID Document) に引き続き、カスタムモデルを作成して分析できる Custom コンテナーを使ってみます。

Form Recognizer は機能別にコンテナーが分かれており、別の機能を利用したり、Cognitie Services Computer Vision サービス (Read OCR) を利用したりする場合があります。

クラウドに分析データを送信することはありませんが、サービスの利用量を計上するためのインターネット接続が必要になる場合があります。(完全にオフライン環境で利用できるサービスは Private Preview で提供中)

Form Recognizer コンテナー (v2.1) は、2022月3月現在 Gated Preview (申込→承認されて利用可能に) のサービスで、予め申し込みが必要 なサービスです。

環境

以下の手順は、こちら↓の PC 環境で動作確認をしています;

Windows 11 Enterprise 21H2
x64 | Intel Core i7 | RAM 16 GB

Docker Desktop for Windows 4.6.1
Visual Studio Code 1.66
Windows PowerShell 7.2.2

Form Recognizer Sample Labeling tool for Windows (exe版, v2.1 GA)

準備

Form Recognizer を Docker コンテナーで使ってみる (1) ID Document と同じ手順で以下を準備しておきます。

Form Recognizer の Custom Model は Computer Vision サービスは不要です。

• Azure サブスクリプション申し込み & Form Recgonizer サービス作成
  • Key, Endpoint の取得
• Form Recognizer Studio へのアクセス
• Form Recognizer Container: Gated Preview の申し込み
• Docker 環境のインストール
  • Docker Desktop (& Docker) のインストール
  • Docker Compose のインストール(確認)

Form Recognizer Sample Labeling tool for Windows

Custom コンテナーを使って、カスタムモデル (オリジナルの分析モデル) を作成するには、ラベル付けツールが必要です。ローカルで稼働する Form Recognizer Sample Labeling tool をローカル環境で稼働させて使用します。学習データをローカル環境に保持できるのは Windows 版 exe 版 だけのようなので、こちらをダウンロードしてインストールしておきます。

手順

Form Recognizer は 機能別にコンテナーが分かれています。また、Form Recognizer の別のコンテナーのサービスを利用したりしているため、複数コンテナーを同時に起動して呼び出しを行う環境が必要になります。

こちらでは Docker Compose を使って、Form Recognizer Custom API コンテナーが利用できる環境を構築します。

Docker Compose 設定ファイルの作成

作業フォルダーを準備し、以下のようなフォルダー構成とファイルを作成していきます。

まずは、作業フォルダー (ここでは form-recognizer-custom) に output と shared という名前でフォルダーを作成しておきます。

.env の作成

作業フォルダーを Visual Studio Code で開きます。.env という名前で新規ファイルを作成し、以下をコピー＆ペーストします。

SHARED_MOUNT_PATH="C:\\\YOUR_FOLDER\\form-recognizer-custom\\shared"
OUTPUT_MOUNT_PATH="C:\\\YOUR_FOLDER\\form-recognizer-custom\\output"
FORM_RECOGNIZER_ENDPOINT_URI="https://YOUR_FORMRECOGNIZER_NAME.api.cognitive.microsoft.com/"
FORM_RECOGNIZER_API_KEY="YOUR_FORMRECOGNIZER_KEY"
RABBITMQ_HOSTNAME="rabbitmq"
RABBITMQ_PORT=5672
NGINX_CONF_FILE="C:\\\YOUR_FOLDER\\form-recognizer-custom\\nginx.conf"

フォルダー名(YOUR_FOLDER)、Form Recognizer のエンドポイント(https://YOUR_FORMRECOGNIZER_NAME.api.cognitive.microsoft.com/) および キー(YOUR_FORMRECOGNIZER_KEY) はご自身のものに書き換えます。
.env を保存しておきます。

docker-compose.yml の作成

Visual Studio Code から docker-compose.yml という名前で新規ファイルを作成します。
以下をコピー＆ペーストし、保存しておきます。

version: '3.3'
services:
 nginx:
  image: nginx:alpine
  container_name: reverseproxy
  volumes:
    - ${NGINX_CONF_FILE}:/etc/nginx/nginx.conf
  ports:
    - "5000:5000"
 rabbitmq:
  container_name: ${RABBITMQ_HOSTNAME}
  image: rabbitmq:3
  expose:
    - "5672"
 layout:
  container_name: azure-cognitive-service-layout
  image: mcr.microsoft.com/azure-cognitive-services/form-recognizer/layout
  depends_on:
    - rabbitmq
  environment:
    eula: accept
    apikey: ${FORM_RECOGNIZER_API_KEY}
    billing: ${FORM_RECOGNIZER_ENDPOINT_URI}
    Queue:RabbitMQ:HostName: ${RABBITMQ_HOSTNAME}
    Queue:RabbitMQ:Port: ${RABBITMQ_PORT}
    Logging:Console:LogLevel:Default: Information
    SharedRootFolder: /shared
    Mounts:Shared: /shared
    Mounts:Output: /output
  volumes:
    - type: bind
      source: ${SHARED_MOUNT_PATH}
      target: /shared
    - type: bind
      source: ${OUTPUT_MOUNT_PATH}
      target: /output
  expose:
    - "5000"

 custom-api:
  container_name: azure-cognitive-service-custom-api
  image: mcr.microsoft.com/azure-cognitive-services/form-recognizer/custom-api
  restart: always
  depends_on:
    - rabbitmq
  environment:
    eula: accept
    apikey: ${FORM_RECOGNIZER_API_KEY}
    billing: ${FORM_RECOGNIZER_ENDPOINT_URI}
    Logging:Console:LogLevel:Default: Information
    Queue:RabbitMQ:HostName: ${RABBITMQ_HOSTNAME}
    Queue:RabbitMQ:Port: ${RABBITMQ_PORT}
    SharedRootFolder: /shared
    Mounts:Shared: /shared
    Mounts:Output: /output
  volumes:
    - type: bind
      source: ${SHARED_MOUNT_PATH}
      target: /shared
    - type: bind
      source: ${OUTPUT_MOUNT_PATH}
      target: /output
  expose:
    - "5000"

 custom-supervised:
  container_name: azure-cognitive-service-custom-supervised
  image: mcr.microsoft.com/azure-cognitive-services/form-recognizer/custom-supervised
  restart: always
  depends_on:
    - rabbitmq
  environment:
    eula: accept
    apikey: ${FORM_RECOGNIZER_API_KEY}
    billing: ${FORM_RECOGNIZER_ENDPOINT_URI}
    CustomFormRecognizer:ContainerPhase: All
    CustomFormRecognizer:LayoutAnalyzeUri: http://azure-cognitive-service-layout:5000/formrecognizer/v2.1/layout/analyze
    Logging:Console:LogLevel:Default: Information
    Queue:RabbitMQ:HostName: ${RABBITMQ_HOSTNAME}
    Queue:RabbitMQ:Port: ${RABBITMQ_PORT}
    SharedRootFolder: /shared
    Mounts:Shared: /shared
    Mounts:Output: /output
  volumes:
    - type: bind
      source: ${SHARED_MOUNT_PATH}
      target: /shared
    - type: bind
      source: ${OUTPUT_MOUNT_PATH}
      target: /output

nginx.conf の作成

Visual Studio Code から nginx.conf という名前で新規ファイルを作成します。以下をコピー＆ペーストし、保存しておきます。

worker_processes 1;

events { worker_connections 1024; }

http {

    sendfile on;
    client_max_body_size 90M;
    upstream docker-api {
        server azure-cognitive-service-custom-api:5000;
    }

    upstream docker-layout {
        server  azure-cognitive-service-layout:5000;
    }

    server {
        listen 5000;

        location = / {
            proxy_set_header Host $host:$server_port;
            proxy_set_header Referer $scheme://$host:$server_port;
            proxy_pass http://docker-api/;

        }

        location /status {
            proxy_pass http://docker-api/status;

        }

        location /ready {
            proxy_pass http://docker-api/ready;

        }

        location /swagger {
            proxy_pass http://docker-api/swagger;

        }

        location /formrecognizer/v2.1/custom/ {
            proxy_set_header Host $host:$server_port;
            proxy_set_header Referer $scheme://$host:$server_port;
            proxy_pass http://docker-api/formrecognizer/v2.1/custom/;

        }

        location /formrecognizer/v2.1/layout/ {
            proxy_set_header Host $host:$server_port;
            proxy_set_header Referer $scheme://$host:$server_port;
            proxy_pass http://docker-layout/formrecognizer/v2.1/layout/;

        }
    }
}

Docker 環境の起動

Visual Studio Code のターミナルから、docker-compose コマンドで環境を起動します。
5つコンテナーが起動するのでしばらく時間が掛かります。

> docker-compose up

無事起動すると、Docker Desktop から form-recognizer-custom およびその配下に5つのコンテナー (custom-api, custom-supervised, layout, reverseproxy, rabbitmq) が作成されているのが確認できます。

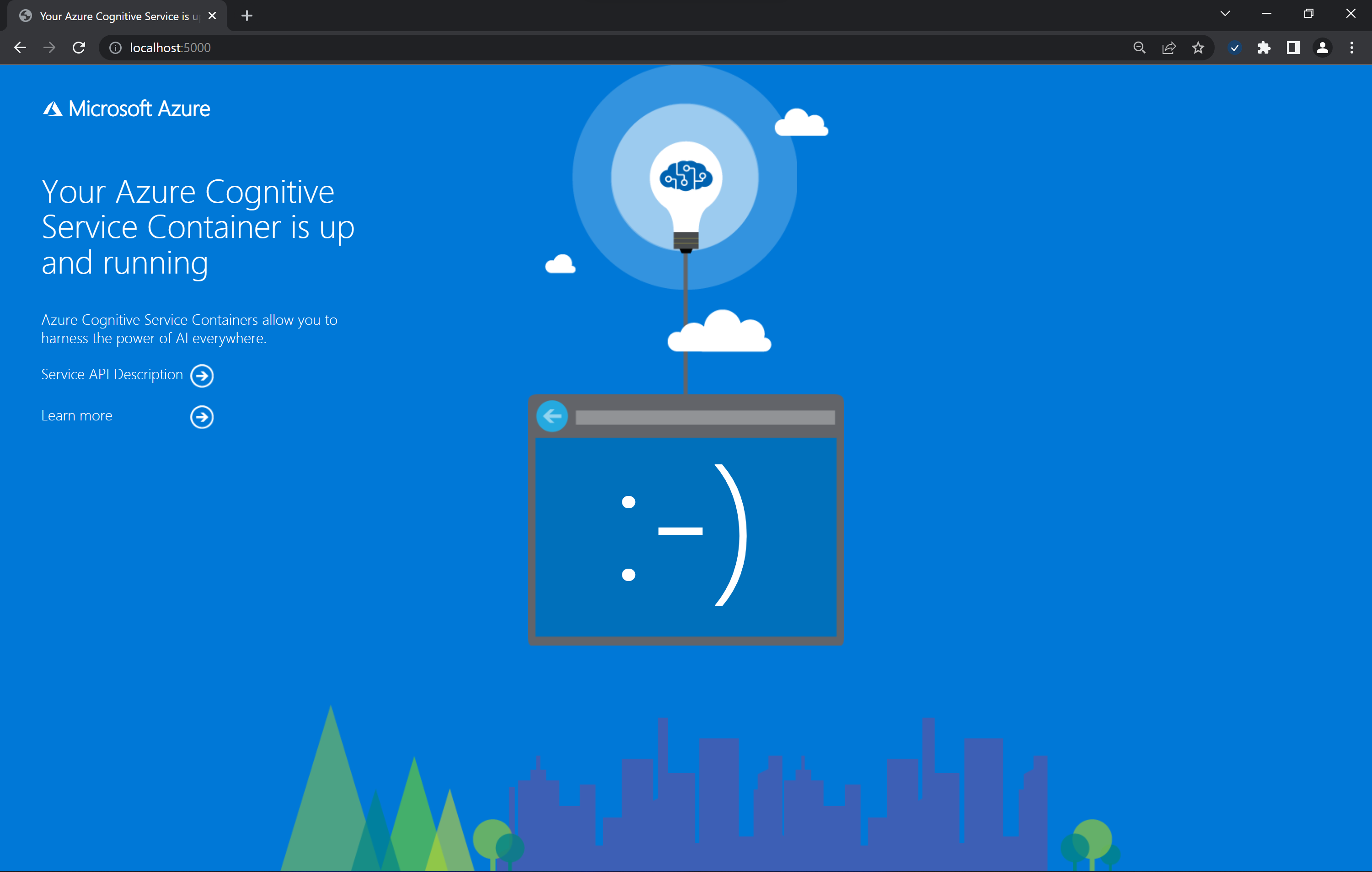

UI として動いている reverseproxy にアクセスします。Docker Desktop から OPEN IN BROWSER を選択、またはブラウザーから http://localhost:5000 を開きます。

Cognitive Services Container のページが表示されたら OK です。

ローカルコンテナーでの Custom Model 作成

学習データの準備

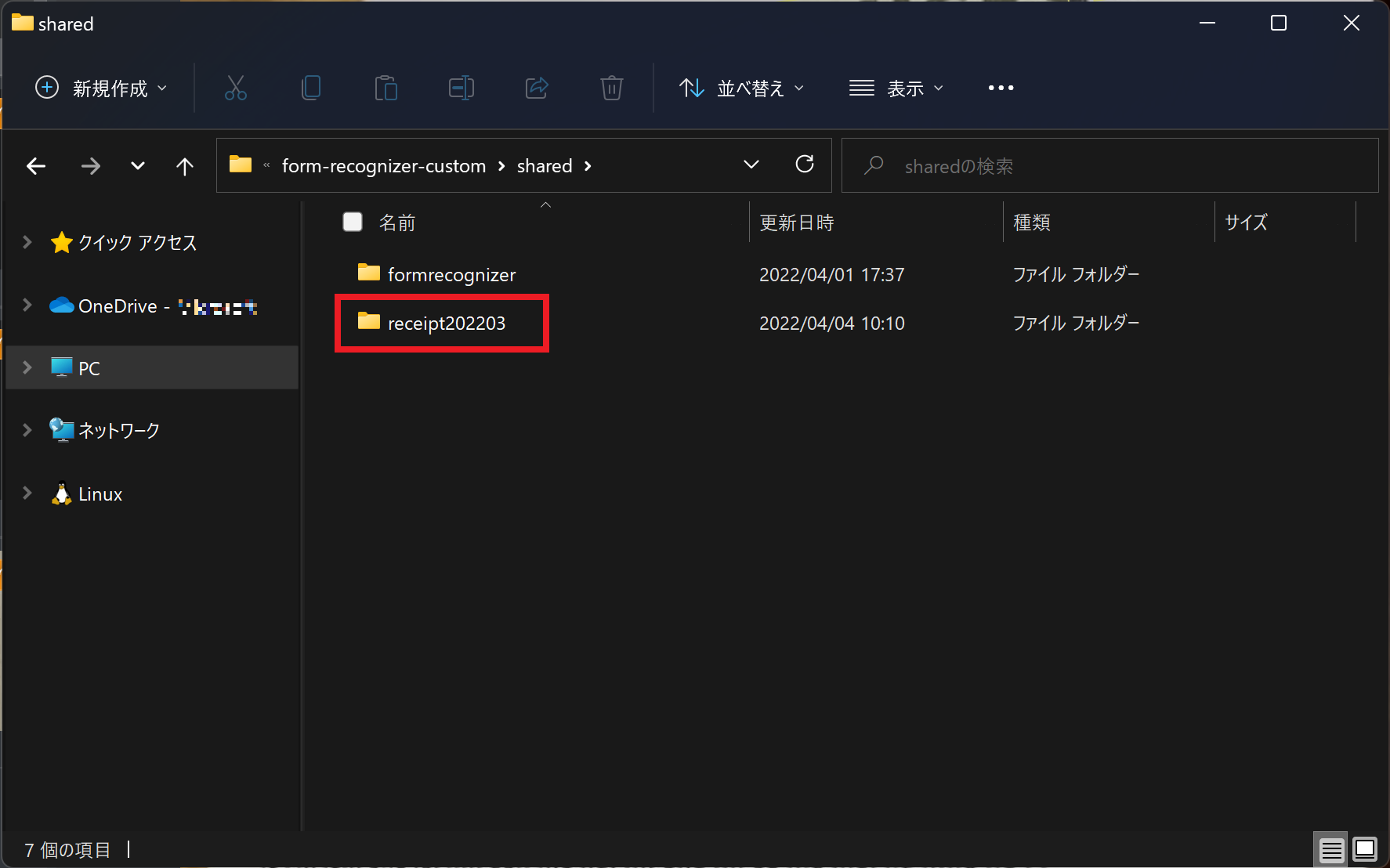

カスタムモデルを作成するための学習データ (画像 (jpg, png, pdf), 1 モデルあたり 5 枚以上) を準備します。Doker 環境作成時に作成した 作業フォルダー\shared の配下にサブフォルダーを作成し、学習データを保存しておきます。

Form Recognizer Sample Labeling tool を使ったラベル付けとカスタムモデル作成

Form Recognizer Sample Labeling tool を起動します。

まずは、学習データを取得するフォルダーの設定 (Connection) を行います。
左端バーの Connection アイコンをクリックします。

Connection Settings のページで、以下の情報を入力します。

• Display Name : 接続名 (ご自身が識別しやすい名前を) (ここでは localfolder)
• Local File system : [Browse] をクリックして、学習用データを入れるローカルフォルダーを選択します。Docker 環境作成時に作成しておいた 作業フォルダー\shared を指定します。(ここでは C:\・・・・・\form-recognizer\shared)

[Save Connection] をクリックして保存します。

学習用データのフォルダーは、Docker 環境時に作成した 作業フォルダー\shared を必ず指定してください。Docker 環境で稼働している Form Recognizer Custom API (カスタムモデル学習&作成) は、これ以外のローカルフォルダーにアクセスすることができません。

作成、保存した Connection が一覧に表示されたら、左端バーの Home アイコンからトップページに戻ります。

トップページから Use Custom ... をクリックします。

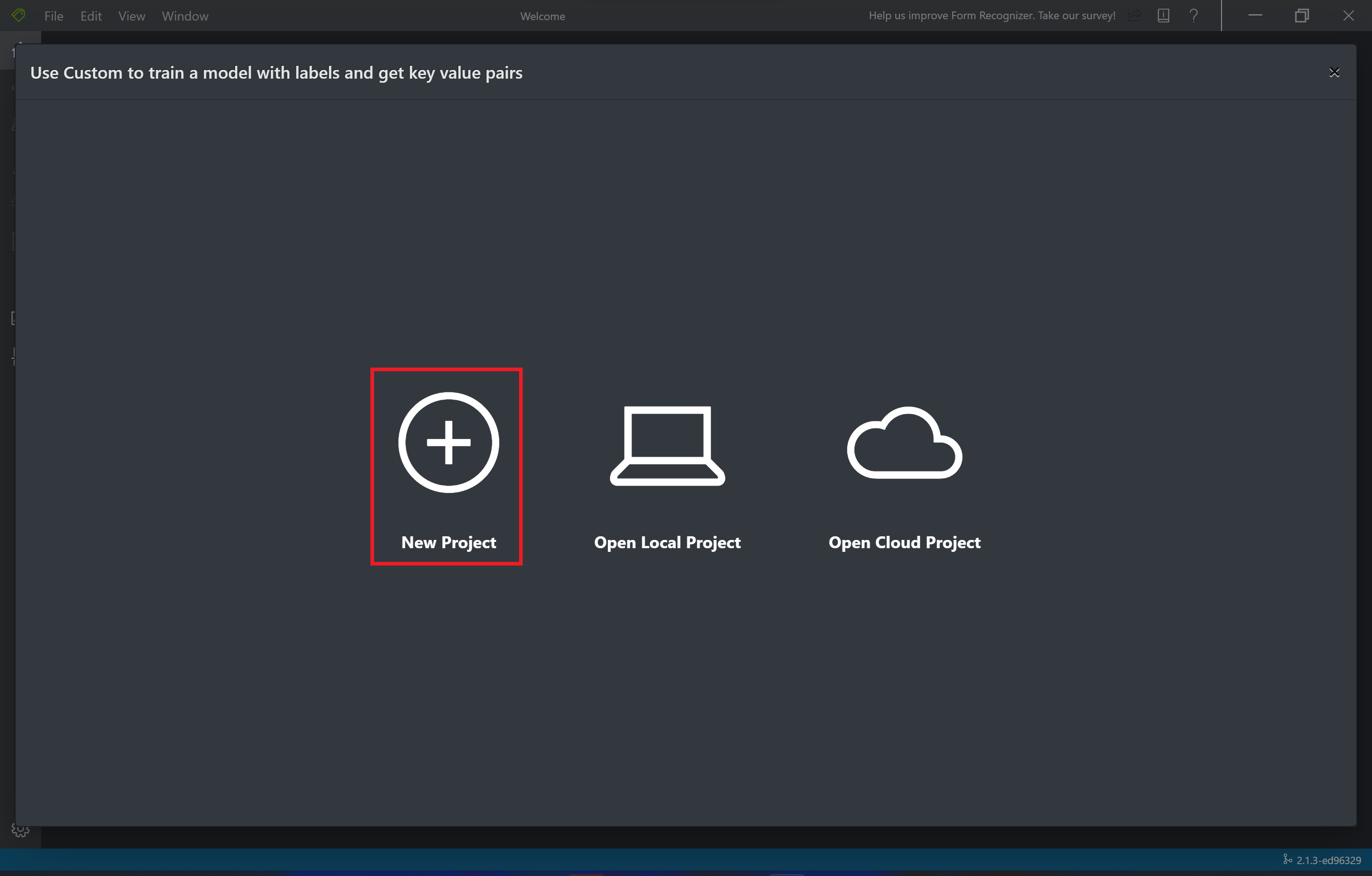

New Project をクリックして、新規プロジェクト (Form Recgonizer カスタムモデル) を作成します。

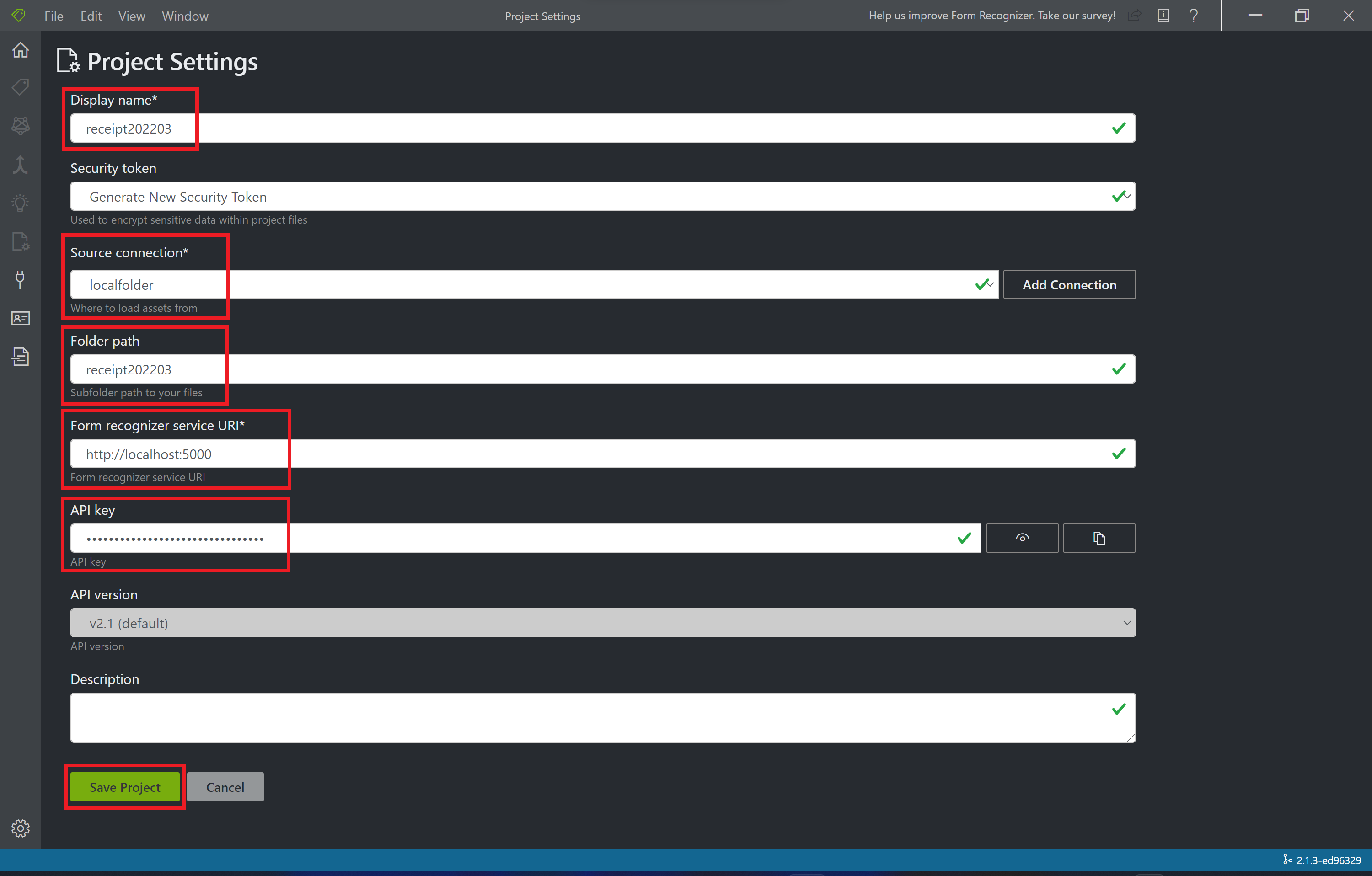

Project Settings 画面で以下の情報を入力します。

• Display Name : プロジェクト名 (ご自身で識別しやすいものを。学習データのサブフォルダー名　にしておくと分かりやすいかと) ここでは receipt202203
• Source connection : 前の手順で作成した接続名 (ここでは localfolder)
• Folder Path : 学習データのサブフォルダー名。ここでは receipt202203
• Form Recogizer service URI : ローカルで稼働中の Form Recognizer エンドポイント (これまでの手順通りなら http://localhost:5000)
• API Key : ローカルに保存しておいた Form Recognizer キー

[Save Project] をクリックしてプロジェクトを作成します。

Tag Editor 画面に遷移し、画像が読み込まれます。(OCR, Layout が読み込まれるため、Docker コンテナーが稼働しているローカル環境によっては時間が掛かります。)
OCR と Layout によって、文字認識されている箇所は黄色の枠、フォーム(表)は 表のマークが表示されます。

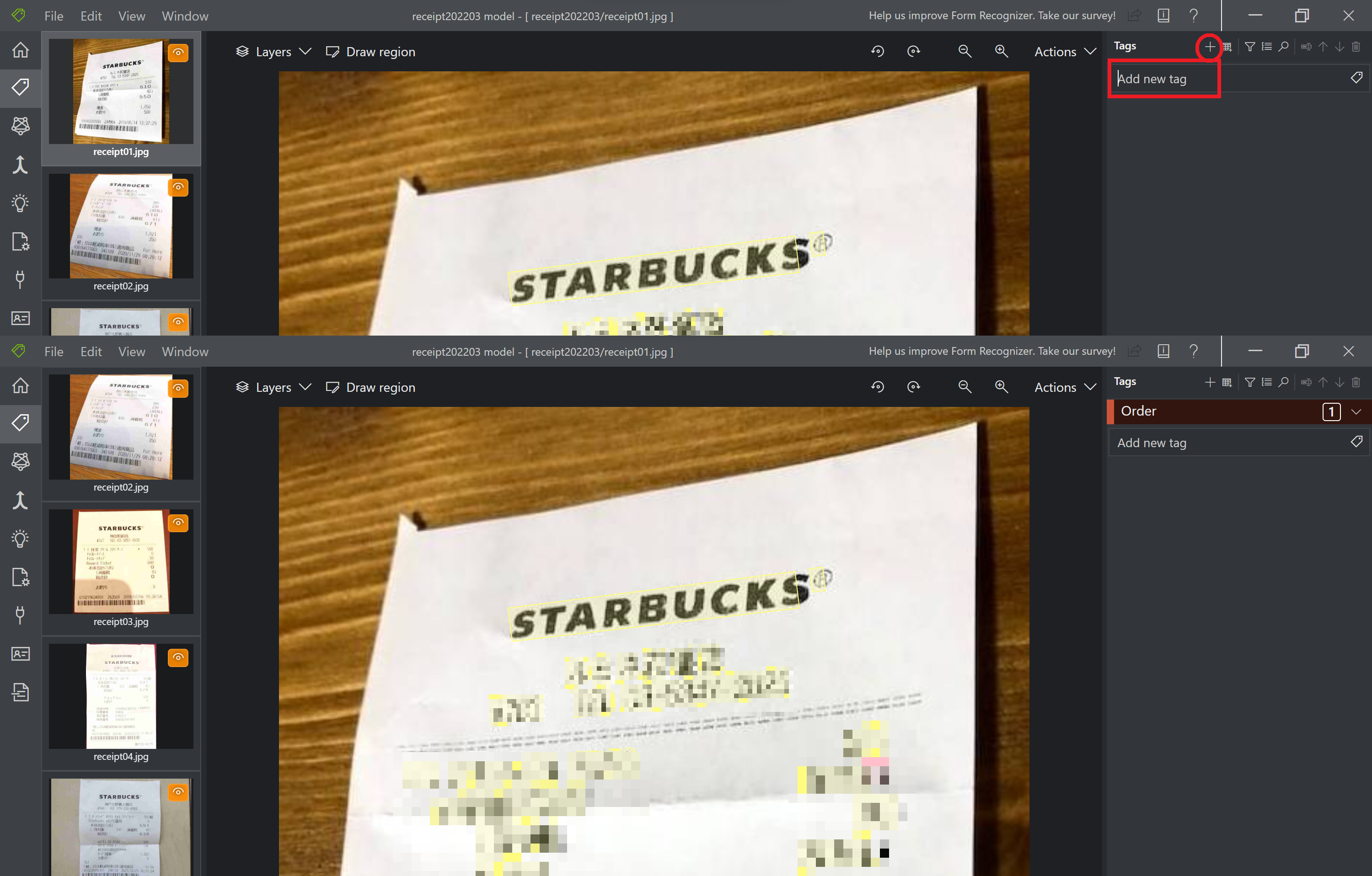

右上の + (Add new tag) をクリックして、ラベルタグを追加します。
タグ名を入力してEnter、でタグが作成されます。

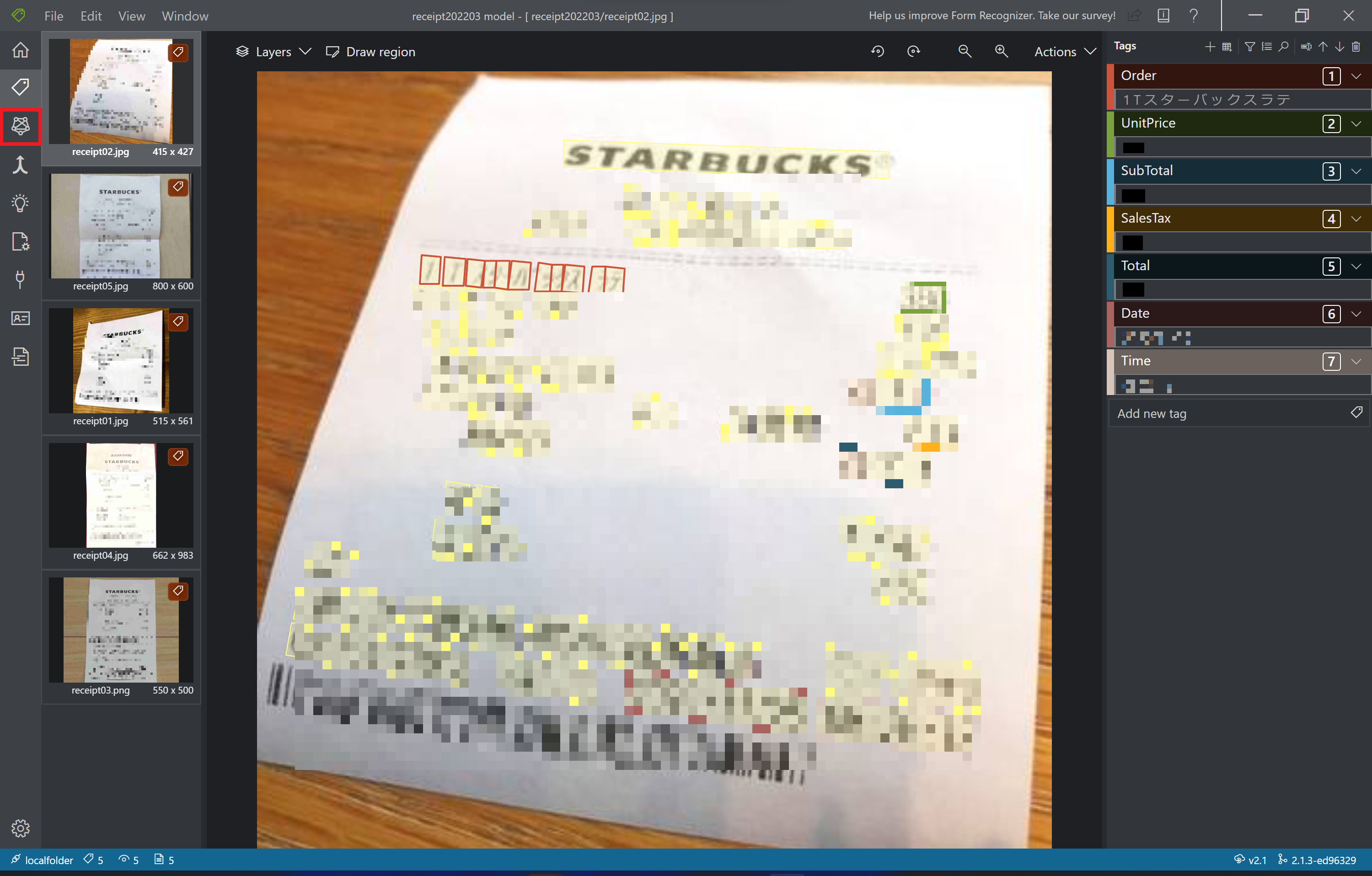

画像で文字認識されている枠をクリックして選択し (選択した枠は緑色で表示されます)、その状態でタグをクリックすると、認識されている文字がタグに紐づけられます。黄色の枠がタグの色に替わり、タグの方に認識された文字が表示されたらOKです。

同様に、タグを追加 → 文字をタグ付けを繰り返して、抽出したいエリアの文字列をタグ付けします。

他の画像も同じ手順でタグ付けを行います。
全部終わったら、画面左バーの上から3つ目のアイコン (Train) をクリックして、モデルの学習に進みます。

Train a new model の画面で、Model name(ご自分で識別しやすいものをつけてください) を入力して、[Train] をクリックすると、カスタムモデルの学習が始まります。

学習が終了すると、Train Result が表示され、精度などの情報を見ることができます。
作成したモデルをテストするには、画面左バーの上から5つ目のアイコン(Analyze) をクリックします。

Choose an image to analyze with の欄でテスト画像を選択し、[Run Analysis] をクリックします。

ローカルフォルダーの画像を使いたい場合は、Docker 環境時に作成した 作業フォルダー\shared 配下に保存しておき、選択してください。

しばらくして分析結果が表示されることを確認してください。

Docker 環境の停止

Visual Studio Code のコンソールで Ctrl+C をクリックして、環境を停止します。

次回からは Docker Desktop の Start ボタンからも起動することができます。(停止も可能です)
