Bot Framework Composer GA! デスクトップアプリでチャットボットをコードレス開発(1): Todo テンプレートで挙動確認

Last updated at Posted at 2020-05-20

Microsoft Bot Framework をベースとしたチャットボットアプリを GUI で作成するツール、Bot Framework Composer が V1.0 として正式リリースされました。デスクトップアプリ (Win|Mac|Linux) として利用できるようになりましたので、インストールしてチャットボットをコードレスで作成してみます。

Web アプリ版の動作を確認するには、こちらの記事を参照してください。(※内容はプレビュー時点)
Bot Framework Composer で チャットボットをノンコーディング開発 (1) ひとまず EchoBot 編

準備

Bot Framework Composer のインストール

下記リンクからデスクトップアプリをダウンロード、インストールします。

Win | Mac | Linux

Web アプリバージョン (Node.js) や Preview 版は Github から確認、ダウンロードできます。
Github > Bot Framework Composer

Bot Framework Emulator のインストール

Bot Framework Composer で作成されたチャットボットは、疑似的に Web API として起動するので、そのチャットボットとコミュニケーションするツールとして Bot Framework Emulator を利用します。

下記 Github から環境 (Win|Mac|Linux) に合わせてダウンロード、インストールします。

Github > Bot Framework Emulator / releases

手順

1. Bot Framework Composer の起動、新規プロジェクトの作成

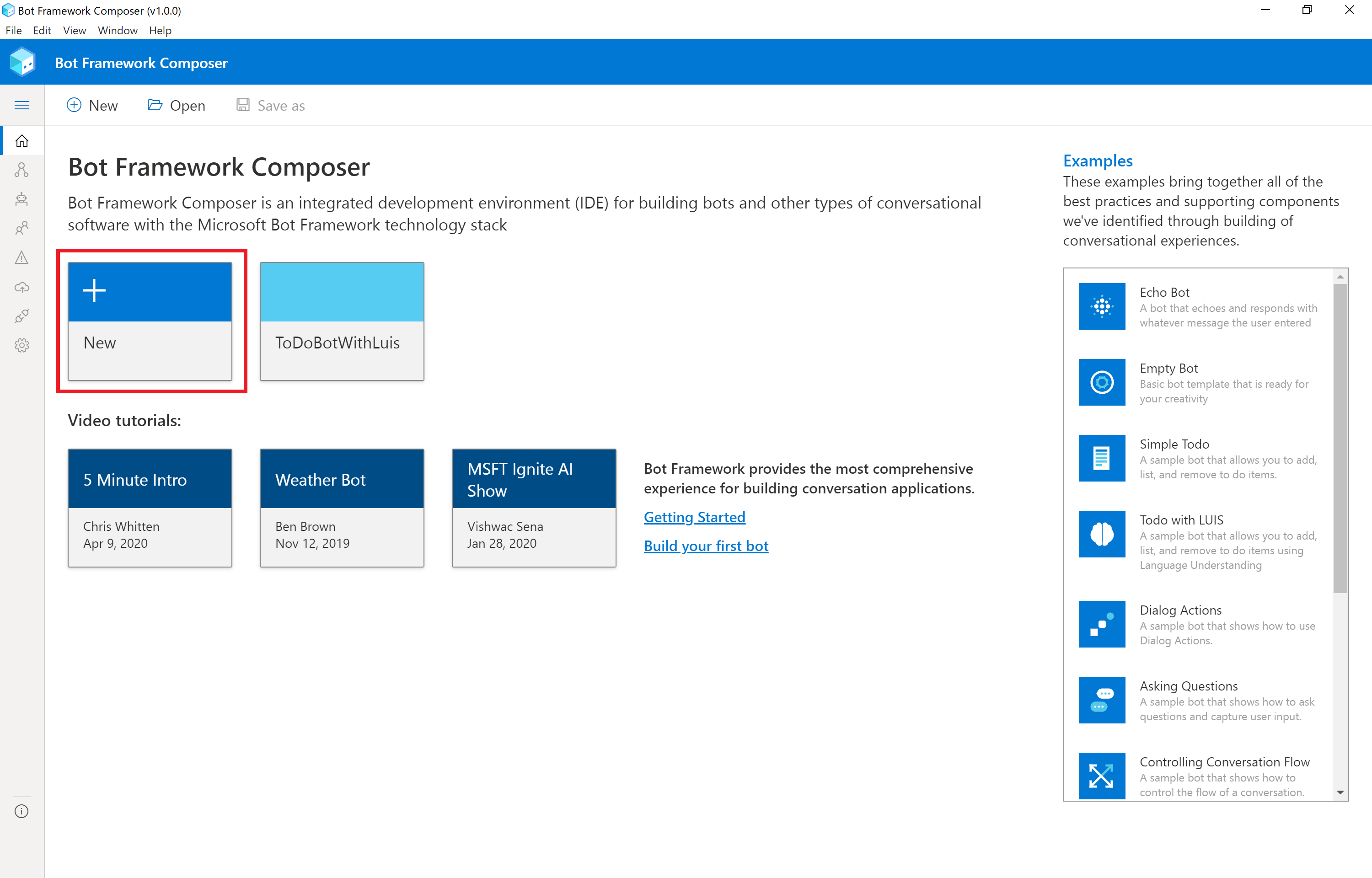

Bot Framework Composer を起動します。初期画面から [+New] をクリックして、新規プロジェクトを作成します。


Create bot from template or scratch? ダイアログウインドウで、用意されているテンプレートから新規プロジェクトを作成します。

  • Create from template を選択
  • 今回は Simple Todo を選択してみます

ウインドウ右下の [Next] をクリックして次に進みます。


Define comversation objective ダイアログウインドウで、プロジェクト名や保存先を設定します。

  • Name: ご自分で識別しやすい名前を入力
  • Location: デフォルトでは C:\User\CURRENT_USER になっているので、お好みの場所を設定します

ウインドウ右下の [Next] をクリックすると、新規プロジェクトが作成されます。


2. Simple Todo テンプレートの内容と動作の確認

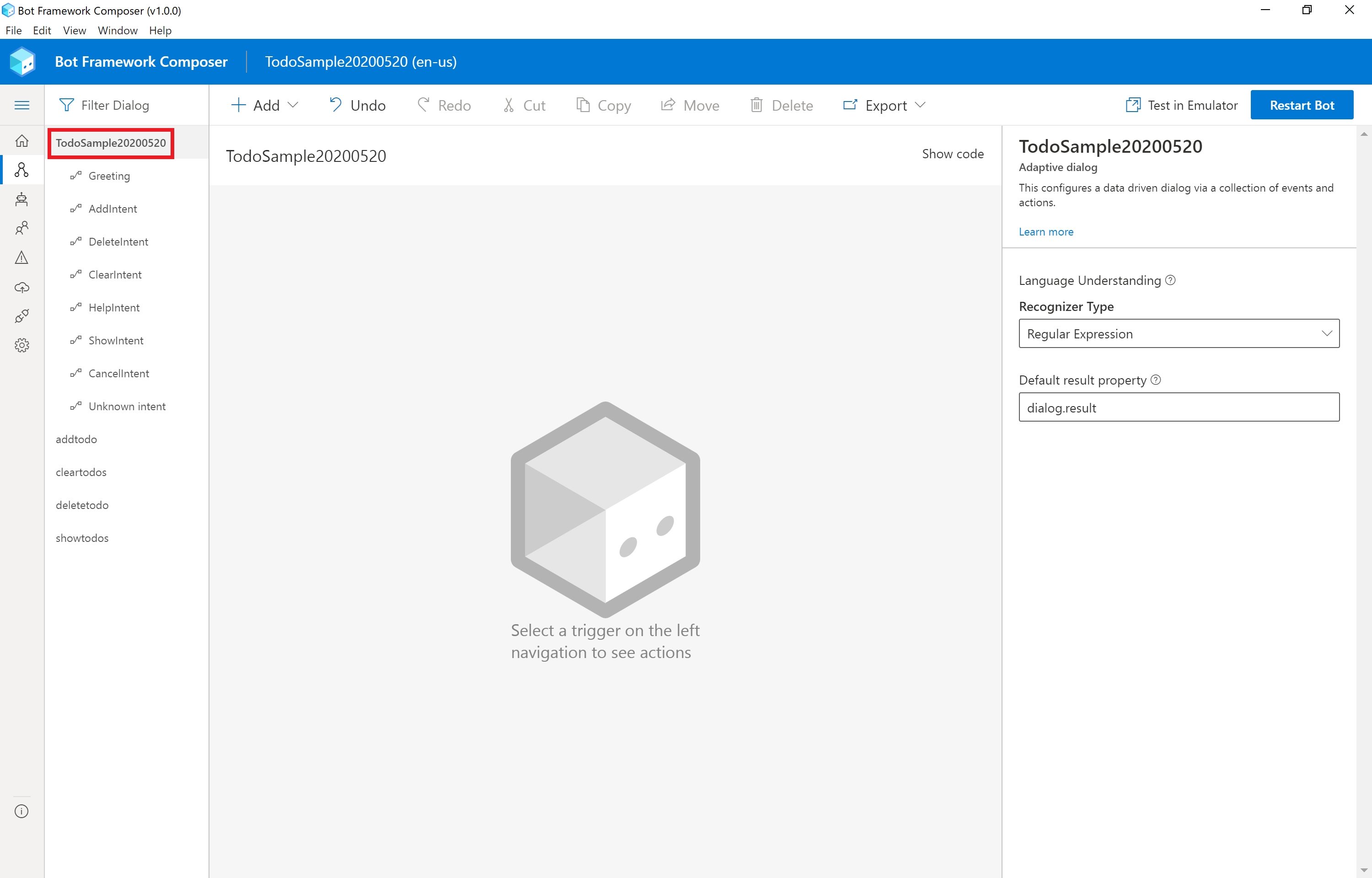

プロジェクトが作成されると、初期画面に遷移します。プロジェクト (ここでは TodoSamples) のトップページが表示されます。 表示されていない場合は、左列の一覧から一番上のプロジェクト名 (ここでは TodoSamples) を選択します。


自然言語処理 と Intent

この Simple Todo テンプレートでは、ユーザー入力を Regular Expression (正規表現) で識別します。
右列の Language UnderstandingRegular Expression になっているのを確認してください。


Greeting Intent

他のテンプレートや Scratch 作成 の場合にも共通で、新規ユーザーが追加された(=新規ユーザーがアクセスした) 場合、Greeting Intent が起動します。左列の一覧から Greeting をクリックして内容を確認します。


Greeting Intent では、初期メッセージ ('Hi! I'm a ToDo bot. Say "add a todo named first" to get started.') を表示します。この初期メッセージ通りに 'add todo' といった文言を入力すると、AddIntent が起動します。左列のダイアログ一覧から AddIntent をクリックして、AddIntent Intent の内容を確認します。


AddIntent & addtodo

AddIntent では addtodo ダイアログを起動して、Todo の登録を行います。addtodo をクリックして内容を確認します。


addtodo ダイアログでは、ユーザーの入力(Todo のタイトル) を取得し、user.todo という Array (配列) に追加します。Edit an array property というアクションをクリックすると右列に詳細が表示されます。Type of changePush、**Vaule=dialog.value が設定されているのを確認してください。


showIntent & showtodos

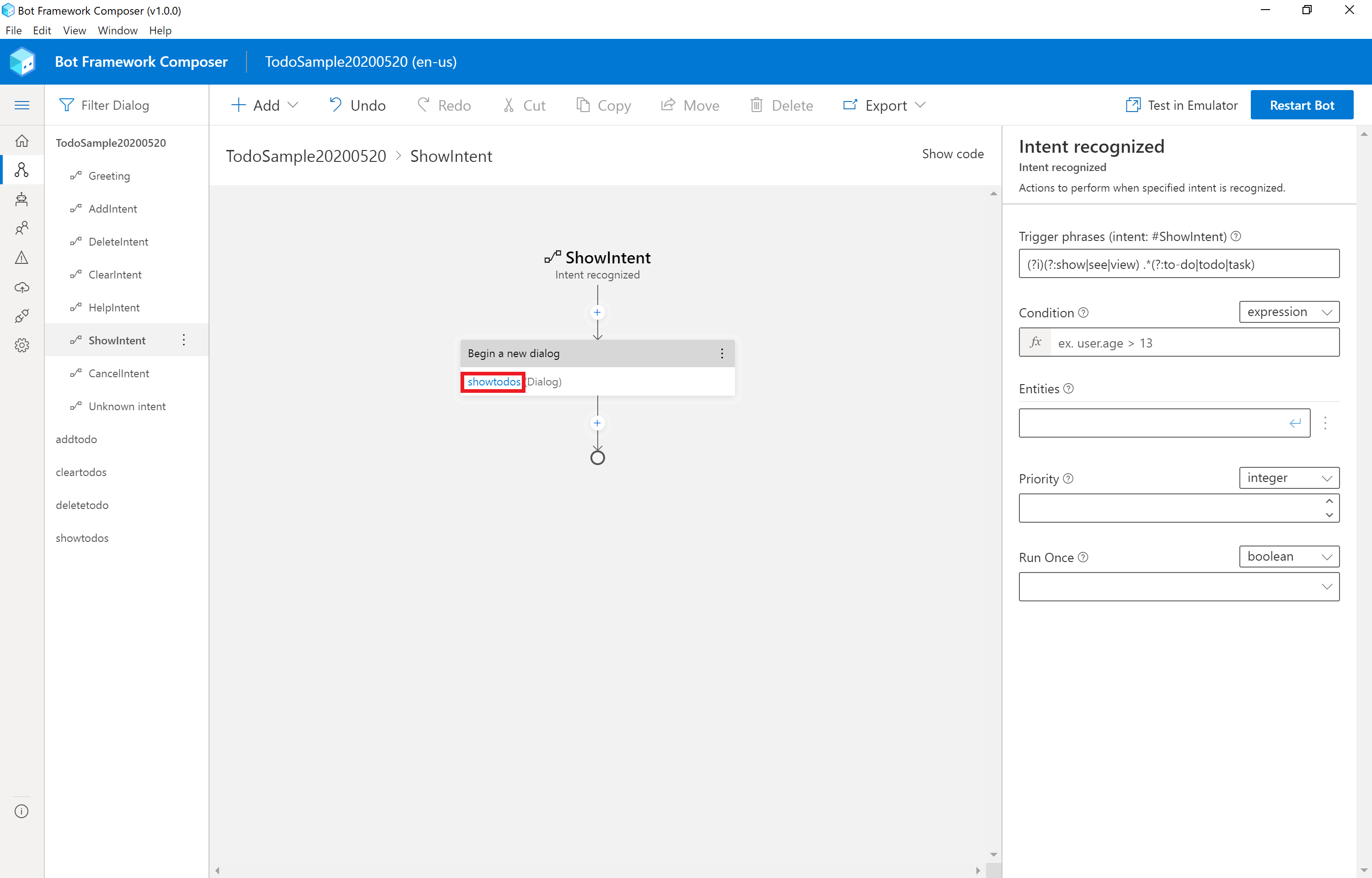

追加された Todo を確認するダイアログは showtodos ですが、これが起動される条件を確認します。プロジェクト名 (ここでは TodoSample) > ShowIntent の順にクリックします。

ShowIntent は Show todos といった文章が入力されると showtodos ダイアログを起動します。

ShowIntent と判断される条件として、右列の Trigger Phrase(?i)(?:show|see|view) .*(?:to-do|todo|task) といった正規表現が入力されているのを確認してください。'see to-do' や 'view task' といった入力でも ShowIntent と判断されることが分かります。


ここで、showtodos ダイアログの内容を確認します。showtodo をクリックします。

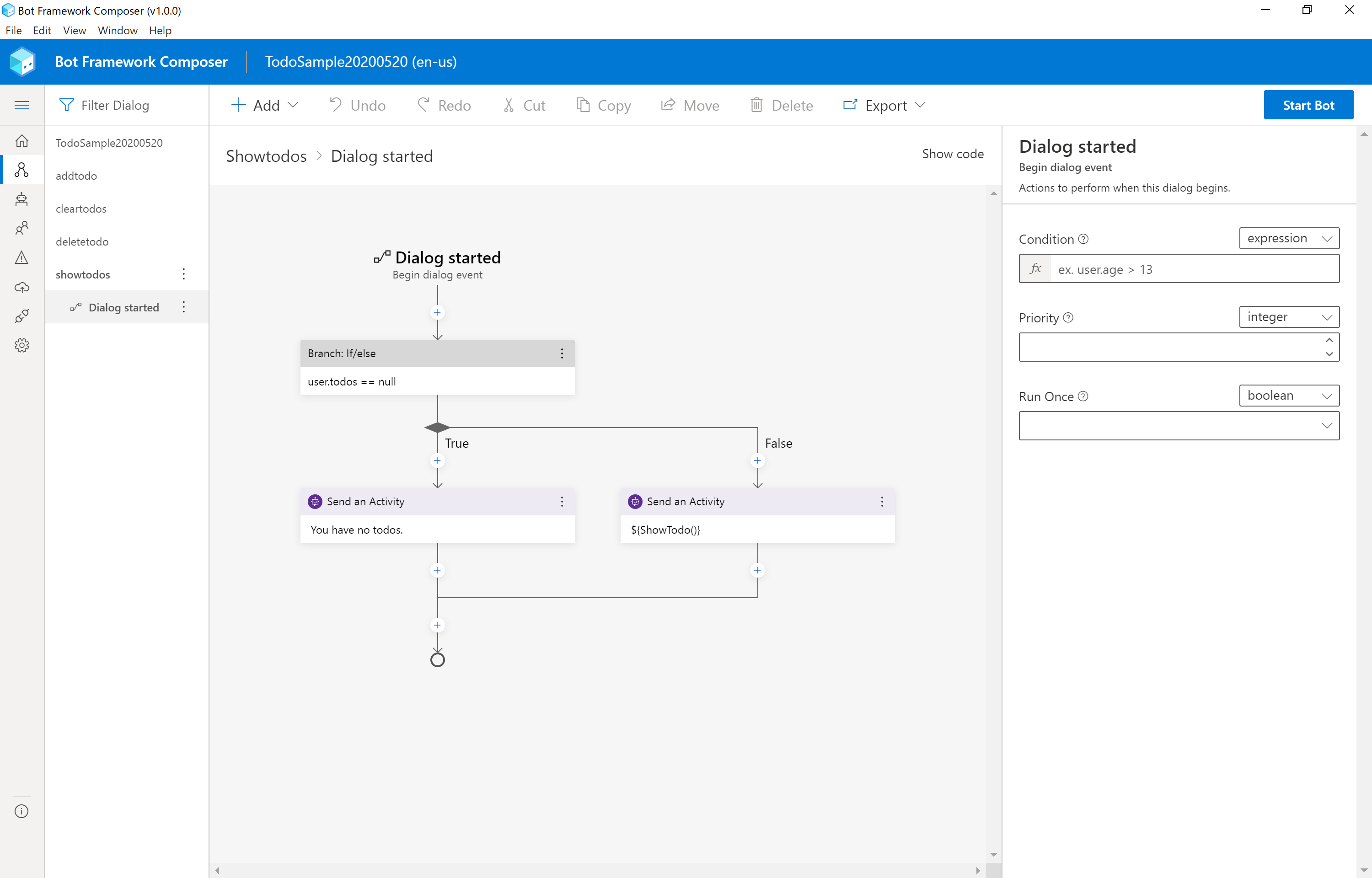

showtodos ダイアログでは、user.todo が null でなければ、その内容を表示します。


3. Simple Todo の起動と Bot Framework Emulator からのアクセス

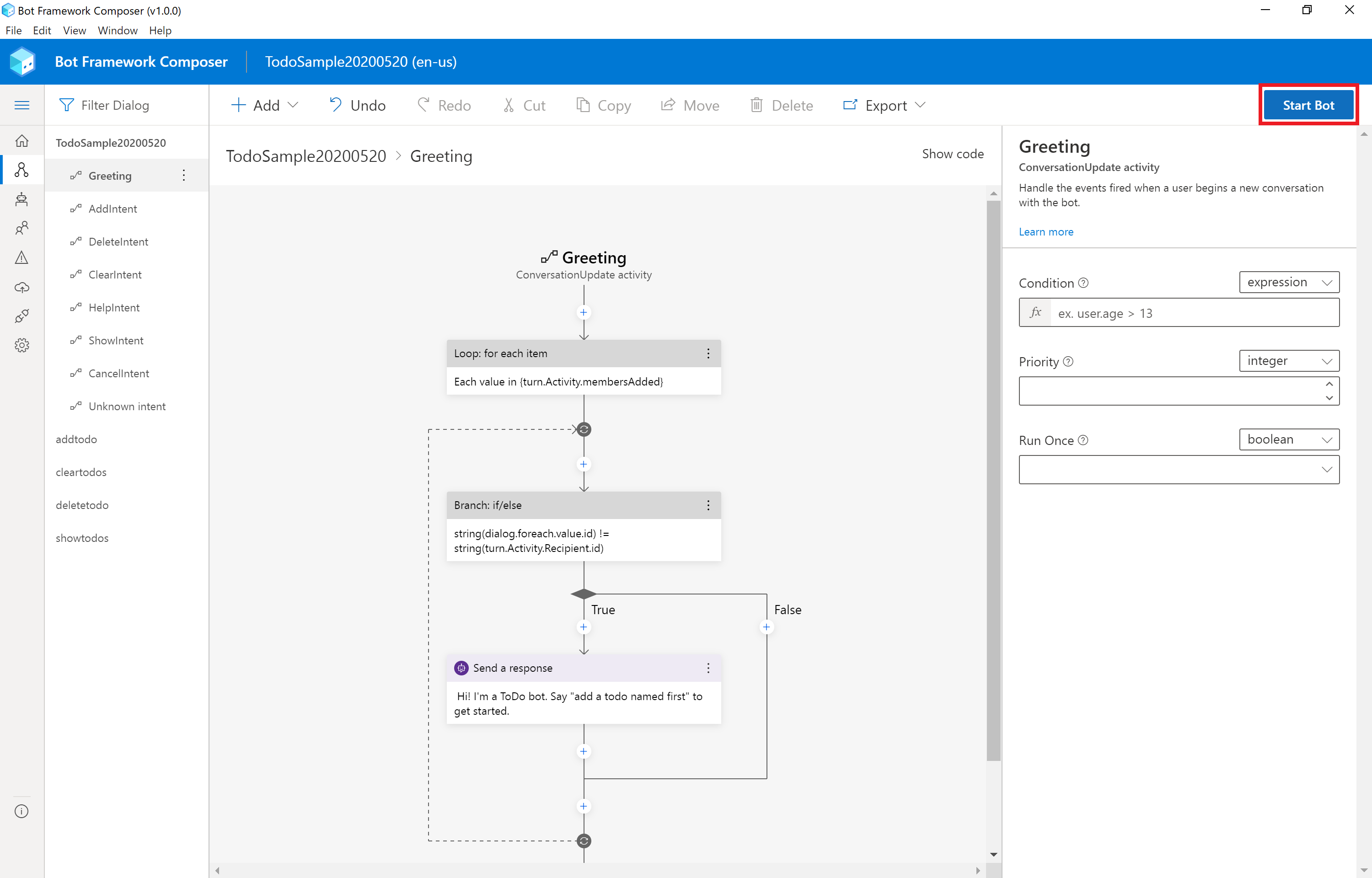

画面右上の [Start Bot] をクリックして、Simple Todo のチャットボットを起動します。


チャットボットを起動すると表示される [Test in Emulator] をクリック、ローカルにインストールした Bot Framework Emulator が起動されるまで待ちます。


Bot Framework Emulator から入力を行います。初期メッセージが表示されたら、add todo と入力して ToDo を入力します。その後、show todo と入力して、登録した ToDo が表示されることを確認してください。
