ARマーカーを生成＆認識する便利ツールWebアプリ「2DMarkerTool」を公開しました。
趣味のロボット関係で色々なマーカーをテストしたり生成しようと思ったのですが、ワンストップで使えるツールが無かったので自作してみました。
できること

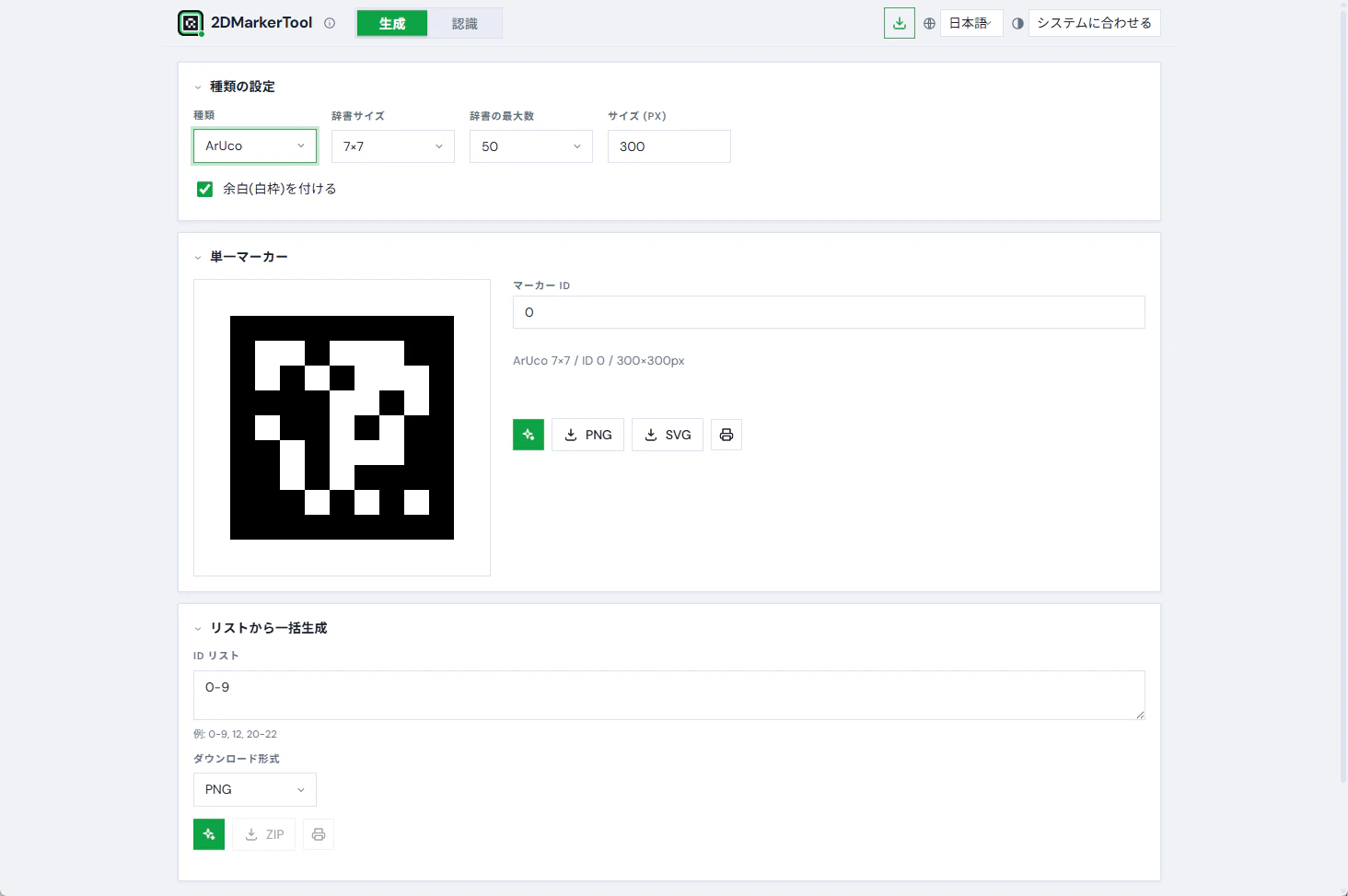

- 生成: ArUco（4×4〜7×7）/ AprilTag / QR / 1Dバーコード（JAN/EAN/UPC/CODE128 等） を PNG・SVG・印刷・ZIP一括
- 認識: 「全自動」で全種別を自動判別。2D枠 / 塗りつぶし＋大ID / 3D姿勢（AR重畳）
- 3Dワールドビュー: カメラとマーカーの相対姿勢を CG 表示（スケール・距離・デバイス姿勢追従）
- ARモデル重畳: 指定 ID のマーカー上にプリミティブや glTF/OBJ を表示（色・テクスチャ・ライブプレビュー）
- 多言語（日英中西）・4テーマ・PWA・低照度補正

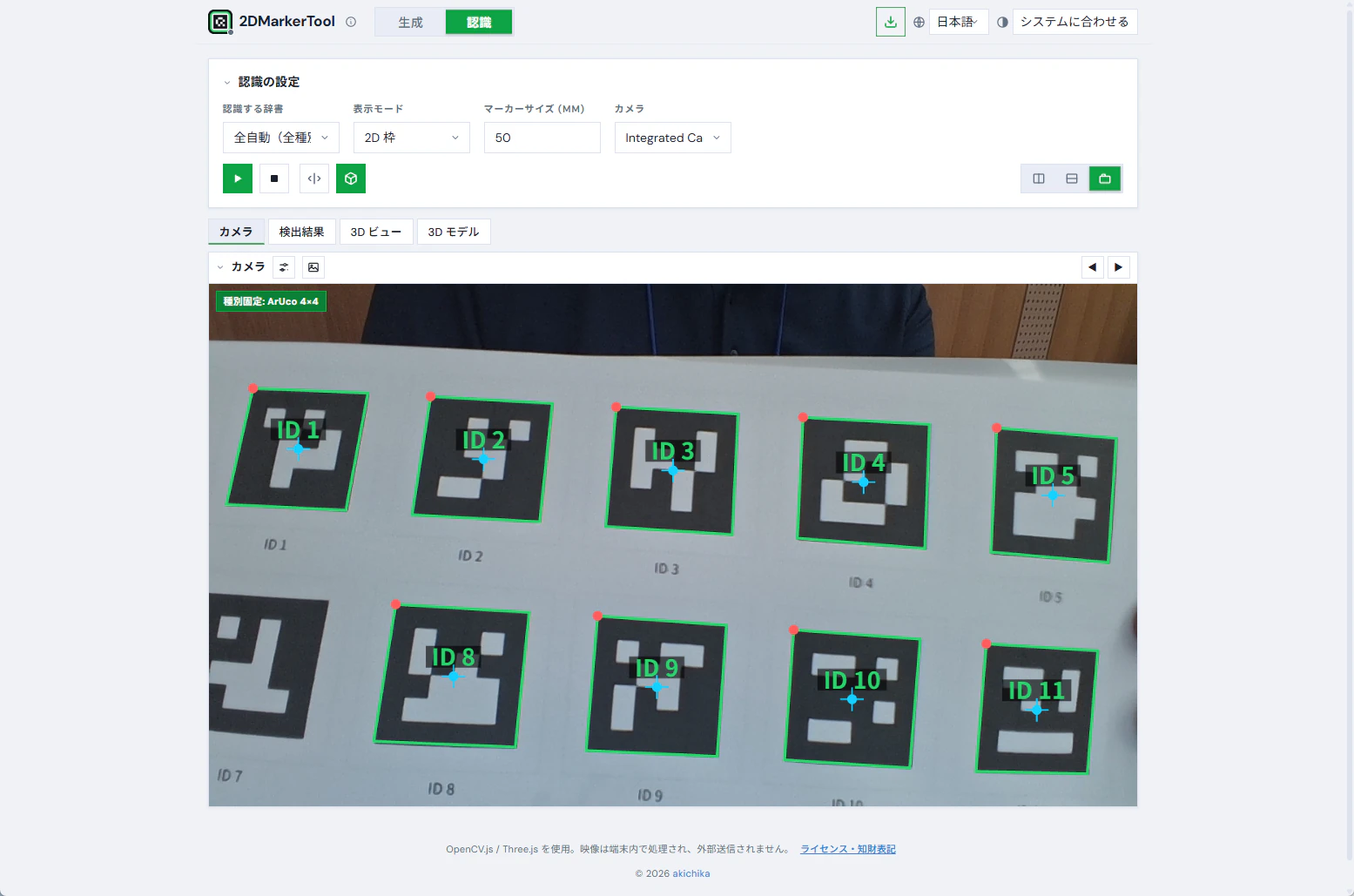

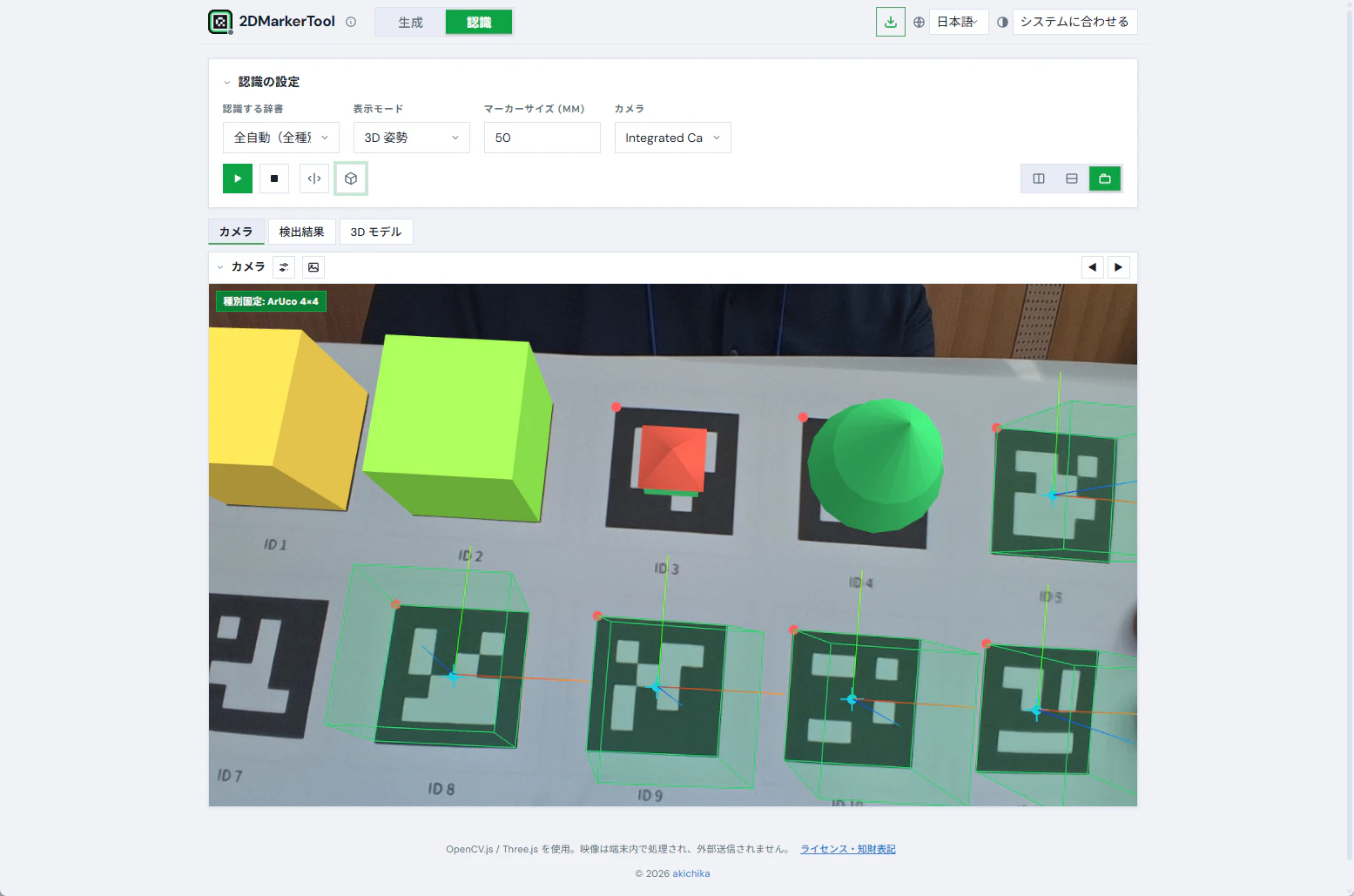

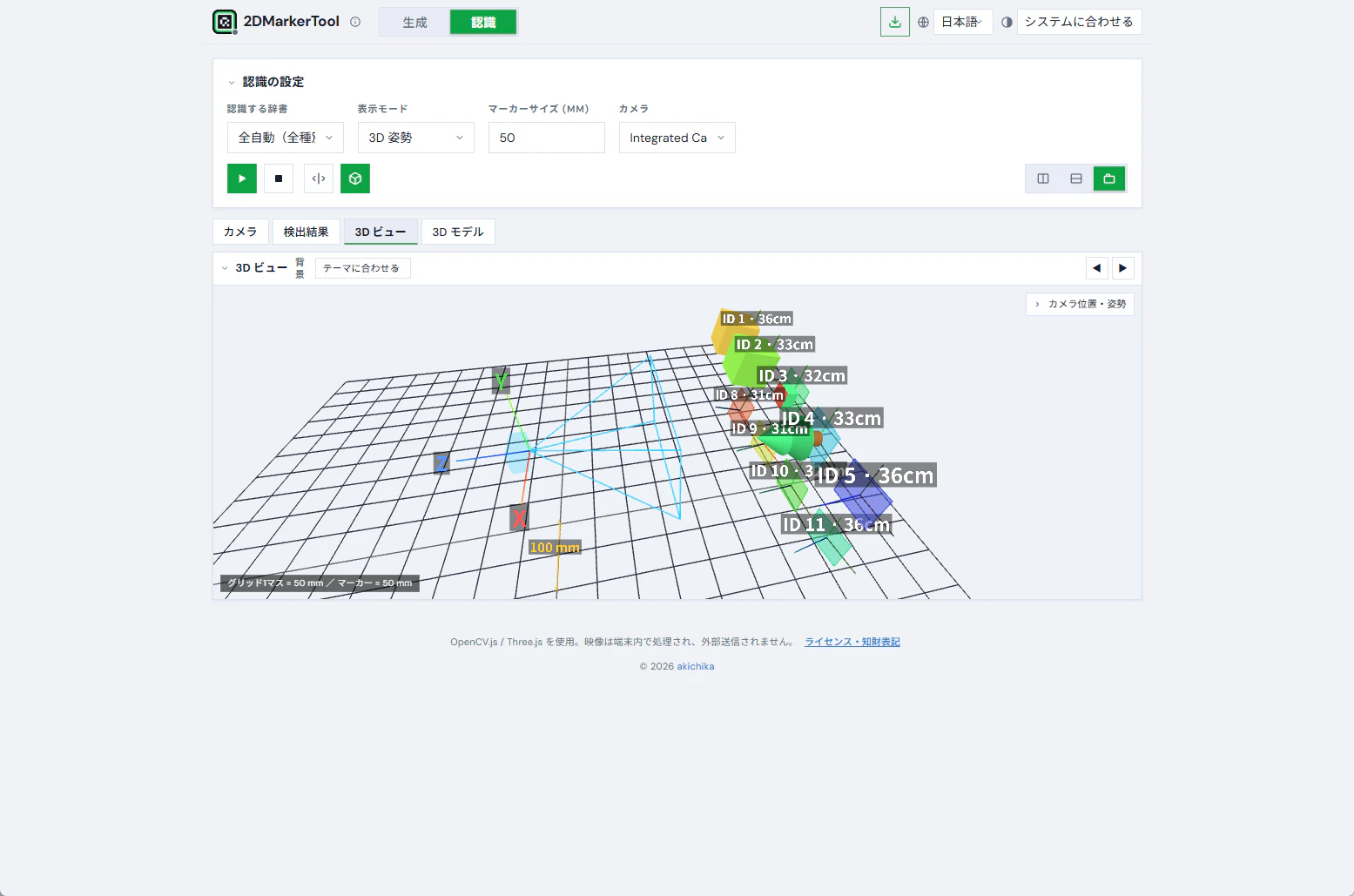

| 2D枠 | 3D姿勢 | 3Dワールド |
|---|---|---|
 |
 |
 |
技術スタック
| 用途 | ライブラリ |
|---|---|
| マーカー検出・姿勢推定 | OpenCV.js 4.8 |
| 3D（AR重畳・ワールド・モデル） | Three.js r128（OrbitControls / GLTFLoader / OBJLoader） |
| QR 生成 / バーコード生成 | qrcode-generator / JsBarcode |
| ZIP 一括 | JSZip |
実装でハマったところ・知見
1. cv.VideoCapture のフレーム取得が 0px になる
cv.VideoCapture は video.width / video.height（HTML属性）を見るため、CSS でサイズ指定した <video> だと 0 になって何も取れません。手動で canvas に描いて getImageData する方式に変更して解決しました。
procCtx.drawImage(video, 0, 0, w, h);
matFrame.data.set(procCtx.getImageData(0, 0, w, h).data);
cv.cvtColor(matFrame, matGray, cv.COLOR_RGBA2GRAY);
2. マーカー生成で borderBits=0 が例外を投げる
generateImageMarker(id, size, mat, 0) は例外になるので、常に borderBits=1 で生成し、白い余白（クワイエットゾーン）は cv.copyMakeBorder で付与しました。SVG はビット配列から <rect> を組み立てています。
3. バーコード検出は「わずかなブラー」で安定する
cv.barcode_BarcodeDetector は、合成画像のようなシャープすぎるエッジだと検出・復号に失敗しがちです。3×3 の軽い GaussianBlur をかけると EAN-13/EAN-8/UPC が安定して復号できました（実写は元々平滑なので影響軽微）。
cv.GaussianBlur(detInput, matBar, new cv.Size(3, 3), 0);
const ok = barcodeDetector.detect(matBar, pts);
const text = barcodeDetector.detectAndDecode(matBar);
4. QR/バーコードは「縮小しすぎ」で復号できない
タグ検出は速度重視で最大幅 800px に縮小していますが、QR/バーコードは細部が潰れると復号できません。コード系だけ 1280pxまで許容し、detectMulti が失敗したら単一 detectAndDecode でフォールバックします。
5. 「全自動」の高速化
全種別を毎フレーム走査すると重いので、
- 未検出時は ArUco 4 辞書と AprilTag 4 ファミリーを1フレームおきに交互走査
- 検出したら その種別に固定（見失うまで）
- QR とバーコードはフレームごとに交互実行し、結果を数フレーム保持
としてFPSを確保しました。
6. 姿勢推定の座標変換（OpenCV → Three.js）
cv.solvePnP（SOLVEPNP_IPPE_SQUARE、バーコードは矩形なので IPPE）＋ cv.Rodrigues で回転行列を得て、Three.js の行列へ y, z を反転して渡します。
obj.matrix.set(
R[0], R[1], R[2], t[0],
-R[3], -R[4], -R[5], -t[1],
-R[6], -R[7], -R[8], -t[2],
0, 0, 0, 1
);
7. 3Dモデルを「マーカーを底面」にして立てる
読み込んだモデルは Y-up が多いので、原点中心化 → X軸まわり90°回転（Y-up→Z-up=マーカー法線）→ 底面を z=0 へ持ち上げて正規化し、マーカー一辺(mm)に合わせて自動スケールします。正四面体は「底面がマーカー、底面三角の頂点が +X」になるよう頂点を手で定義しました。
設計メモ
- 完全クライアントサイド（プライバシー）。Service Worker で初回以降オフライン動作
- レイアウトはカメラ／検出結果／3Dワールド／3Dモデルの4ペインを横・縦・タブで自由配置、各ペインの高さはカメラ基準で統一
- i18n は
STRINGSオブジェクト＋data-i18n属性。テーマは CSS 変数＋[data-theme]
ライセンス
- 本体: MIT © akichika
- OpenCV.js (Apache-2.0) / Three.js (MIT) / JSZip (MIT・GPLv3) / qrcode-generator (MIT) / JsBarcode (MIT)
- AprilTag © AprilRobotics（BSD-2-Clause）、「QR Code」は DENSO WAVE の登録商標
おわりに
「印刷したマーカーをかざすと、その場で種類・ID・座標・3D姿勢が分かり、好きな3Dモデルを乗せられる」ツールを、インストール不要のブラウザだけで実現できました。Pull Request・Issue 歓迎です 🙌
作者: akichika（https://x.com/akichika ）
