DynamoでRevit Python Wrapperをつかう

RPW(Revit Python Wrapper)とは

RevitAPIを簡単に扱えるようにしたパッケージです。DynamoのPythonスクリプトやRevit Python Shell (RPS)、pyRevitなどで使用できます。

インストール

Dynamoパッケージのインストール

「パッケージ」→「パッケージの検索」から RevitPythonWrapperパッケージをインストールします。
最新版はバージョン1.7.2で、2017年から更新されていません。

パッケージは下記のディレクトリにインストールされています。

C:\Users\<ユーザー名>\AppData\Roaming\Dynamo\Dynamo Revit\2.12\packages\RevitPythonWrapper

パスを編集

下記ディレクトリの rpw.zip を解凍し、

C:\Users\<ユーザー名>\AppData\Roaming\Dynamo\Dynamo Revit\2.12\packages\RevitPythonWrapper\extra\rpw.zip

VSCodeなどで resources.py を開きます。

rpw/ui/forms/resources.py

40行目のパスを下記のように編集し、rpw フォルダをZIP圧縮します。

C:\Program Files\Autodesk\Revit 2022\AddIns\DynamoForRevit\IronPython.Wpf.dll

インポート

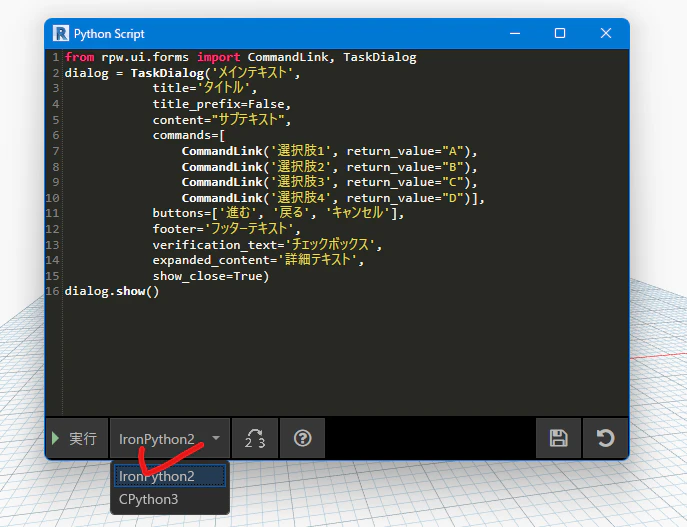

Pythonスクリプトのエンジンを ironPython2 に切り替えて、

コードの先頭に下記を追記します。

import sys
sys.path.append(r'C:\Users\<ユーザー名>\AppData\Roaming\Dynamo\Dynamo Revit\2.12\packages\RevitPythonWrapper\extra\rpw.zip')

RPW をつかえるようになりました！
