【React Native】react-native-webrtc を使ってiOSでWebRTC映像をPiP(Picture in Picture)表示

結論

React Native for iOSにおいて、react-native-webrtc を利用することで、WebRTCの映像をPicture-in-Picture (PiP) で表示することが可能です。

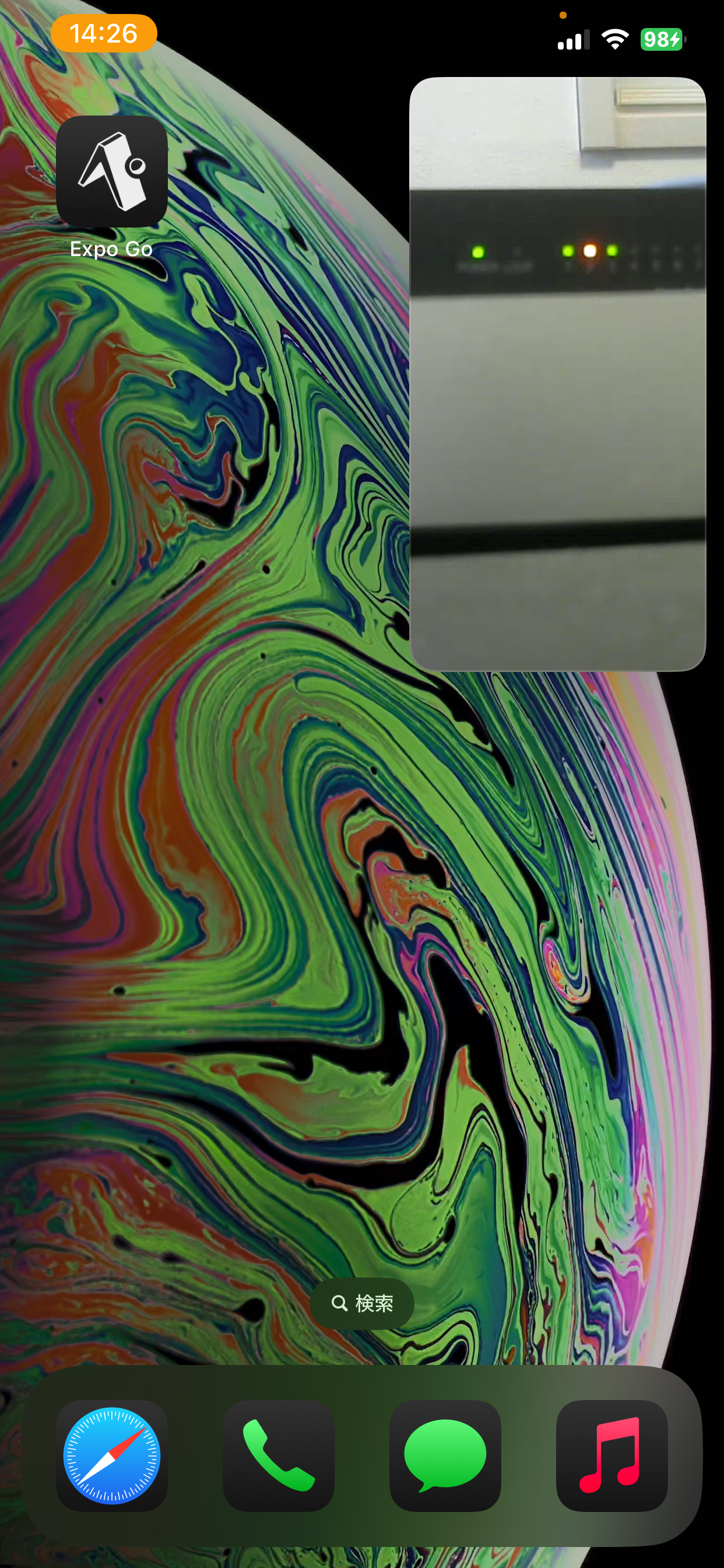

WebRTC映像のPiP表示(実機)

※ 映像はテスト用です。PCモニター裏のハブをリアルタイムで映しています。

サンプルコード

下記ソースコードは、react-native-webrtc（MIT ライセンス）上のサンプルコードを一部引用したものです。

import React, {useState, useRef} from 'react';
import {
  Button,
  SafeAreaView,
  StyleSheet,
  View,
  StatusBar,
} from 'react-native';
import { Colors } from 'react-native/Libraries/NewAppScreen';
import { mediaDevices, startIOSPIP, stopIOSPIP, RTCPIPView } from 'react-native-webrtc';


const App = () => {
  const view = useRef()
  const [stream, setStream] = useState(null);
  const start = async () => {
    console.log('start');
    if (!stream) {
      try {
        const s = await mediaDevices.getUserMedia({ video: true });
        setStream(s);
      } catch(e) {
        console.error(e);
      }
    }
  };
  const startPIP = () => {
    startIOSPIP(view);
  };
  const stopPIP = () => {
    stopIOSPIP(view);
  };
  const stop = () => {
    console.log('stop');
    if (stream) {
      stream.release();
      setStream(null);
    }
  };
  let pipOptions = {
    startAutomatically: true,
    fallbackView: (<View style={{ height: 50, width: 50, backgroundColor: 'red' }} />),
    preferredSize: {
      width: 400,
      height: 800,
    }
  }
  return (
    <>
      <StatusBar barStyle="dark-content" />
      <SafeAreaView style={styles.body}>
      {
        stream &&
        <RTCPIPView
            ref={view}
            streamURL={stream.toURL()}
            style={styles.stream}
            iosPIP={pipOptions} >
        </RTCPIPView>
      }
        <View
          style={styles.footer}>
          <Button
            title = "Start"
            onPress = {start} />
          <Button
            title = "Start PIP"
            onPress = {startPIP} />
          <Button
            title = "Stop PIP"
            onPress = {stopPIP} />
          <Button
            title = "Stop"
            onPress = {stop} />
        </View>
      </SafeAreaView>
    </>
  );
};

const styles = StyleSheet.create({
  body: {
    backgroundColor: Colors.white,
    ...StyleSheet.absoluteFill
  },
  stream: {
    flex: 1
  },
  footer: {
    backgroundColor: Colors.lighter,
    position: 'absolute',
    bottom: 0,
    left: 0,
    right: 0
  },
});

export default App;

import { mediaDevices, startIOSPIP, stopIOSPIP, RTCPIPView } from 'react-native-webrtc';

我々ライブラリの利用者としては、主にこれらのパーツだけでiOSでPiPを実現可能。
至極シンプルなサンプルコードが全てを物語ってるので、ここで詳細にコードの解説はしません。

さて、　react-native-webrtc を利用すれば簡単にReactNative x iOSでPiPが実現できることは分かりましたが、実は内部的には一筋縄ではいかず、なかなかに泥臭いことをしていたようです。
次のセクションで掘り下げます。

iOSでWebRTC映像のPiP表示が難しい理由

なぜiOSでPiP表示の実装が(本来は)複雑になるのか、その技術的な背景について簡単に触れておきます。単にPiP表示を実装したいだけであれば、冒頭の「結論」セクションのみ確認して頂ければ、この先のセクションは読み飛ばしていただいて問題ありません。

原因

iOSネイティブのPiP機能が受け付ける映像形式と、WebRTCが標準で用いる描画方法に直接的な互換性がないため、iOSでWebRTC映像のPiP表示が容易ではないようです。

• iOSのPiP機能: 標準的な動画プレイヤーで使われるコンポーネントからの映像を表示するように設計されています。
• WebRTCの映像描画: 一方で、react-native-webrtcが内部で利用するiOSネイティブのWebRTCモジュールは、GPUを使って直接画面に映像を描画する特殊なビューコンポーネントを利用します。

このネイティブモジュールが利用する特殊なビューは、iOSのPiP機能が直接サポートしていないため、単純に映像をPiPウィンドウに渡すことができないのです。

対応策

この問題を解決するため、react-native-webrtcライブラリでは、ネイティブレイヤーで巧妙な変換処理を実装しています。

具体的には react-native-webrtcにおけるiOS PiP対応のcommit を見て頂くとよいかと思います。

WebRTCから受け取ったビデオフレームを、iOSのPiP機能が扱える標準的な映像フォーマットへリアルタイムに変換し、実現しているようです。

この複雑な変換処理は、ライブラリに新しく導入された RTCPIPView というコンポーネントが内部で全て行ってくれます。そのため、我々React Native開発者は、ネイティブ側の難しい仕組みを意識することなく、このコンポーネントを配置するだけでPiP機能を手軽に実装できるのです。

本当に感謝しかありませんね。

Androidの場合は？

AndroidでのWebRTC PiP実装ははるかにシンプルで、AndroidのWebRTC SDKが提供する SurfaceViewRenderer の映像データは、特に複雑な変換処理なしにPiPウィンドウへ移行させることができるようです。

React NativeでAndroidのPiPを実装する場合、いくつかのライブラリが存在します。私のプロジェクトではExpoも導入していたため、expo-pip を利用しました。

現状、iOSとAndroidで異なるPiPライブラリを利用する必要があります。将来的には react-native-webrtc がAndroidのPiPにも対応してくれると嬉しいのですが、記事執筆時点ではまだ未対応のようです。

おわりに

本記事の9割は単にライブラリのサンプルコードをペッと引用しただけのなんとも質の低いものですが、

1. react-native-webrtc のドキュメントで何故かPiP機能について触れられていない
2. react-native-webrtc ios pip などでググってもgithubのissueがかろうじてヒットするくらいで見過ごしやすい
3. AIに聞いても react-native-webrtc のPiP機能についてはまだ学習していないようで、自前実装を試みてしまった

といった沼にはまって、何時間も掛けて車輪の再発明を試みてしまう(私のような)愚かな犠牲者がこれ以上増えないことを願っての執筆でした。
