Pythonで作成!令和6年度共通テストのn進数タイマー

Last updated at Posted at 2024-09-19

はじめに

Screenshot 2024-09-19 at 15-30-27 - 2024_or_19_sugaku1A.pdf.png
 今回の記事では、Pythonを使って令和6年度共通テストのn進数タイマーを、デザインにも凝って要件定義、仕様策定、実装の3つに分けて解説します!これを実装するにあたり、@Tadataka_Takahashi様のPythonで作るポップなポモドーロタイマーを一部参考にして実装しました!

1.要件定義

 まず、n進数タイマーについて基本的な要件を定義します。

1.1機能要件

 1.タイマーを3つ用意する。
 2.スタートした時点では000と表示する。
 3.タイマーがスタートした後、表示される数が1秒ごとに1ずつ増やす。
 4.3桁で表示できる最大の数が表示された1秒後に、表示が000に戻る。
 5.タイマーの表示が000に戻った後も、3~4を繰り返す。
 6.タイマーの開始、停止、リセット、設定機能。

1.2非機能要件

 1.ユーザーフレンドリーなインターフェース
 2.視覚的にわかりやすいデザイン
 3.操作が直感的で簡単であること
 4.プログラムの安定性と信頼性

2.仕様策定

 要件に基づき、具体的な仕様を決定します。

2.1タイマー仕様

 ・タイマーは1秒ごとにカウントアップ
 ・設定で決めた進数に応じて繰り上げ

2.2タイマーのUI仕様

スクリーンショット 2024-09-19 160250.png
 ・ウィンドウサイズ:1000x400

 ・表示要素:
  ◦タイトル
  ◦3つのタイマー
  ◦現在の時間

 ・操作要素:
  ◦開始
  ◦停止
  ◦リセット
  ◦設定

2.3設定仕様

 ・タイマーの進数を設定
 ・決定で変更

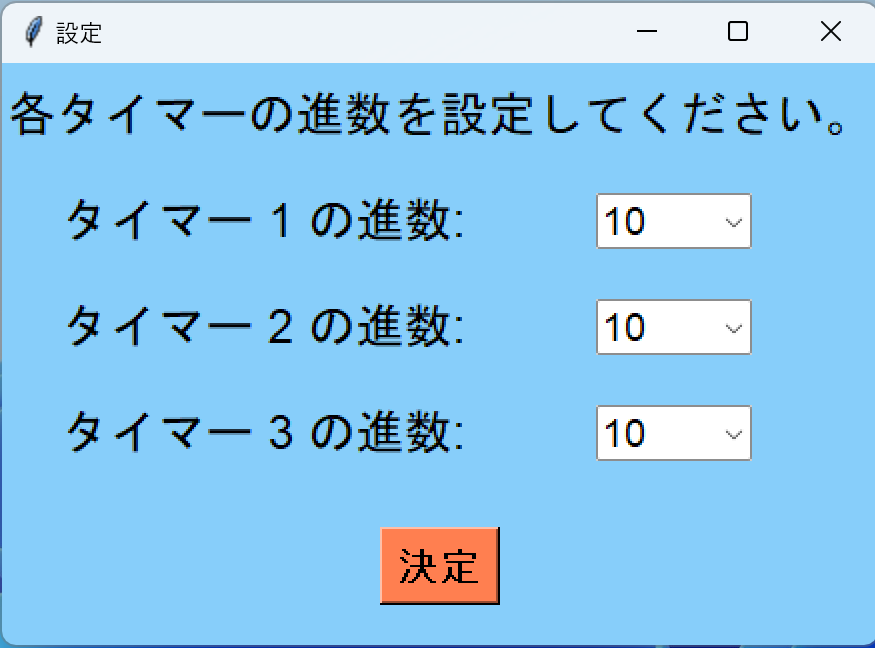

2.4設定UI仕様

スクリーンショット 2024-09-19 163109.png
 ・ウィンドウサイズ:450x300

 ・表示要素:
  ◦タイトル
  ◦3つのタイマーの進数の設定ラベル

 ・操作要素:
  ◦3つのタイマーの進数の設定テーブル
  ◦決定

2.5デザイン仕様

 ・カラーパレット
  ◦背景色:寒色(#87cefa)
  ◦メインカラー:鮮明な色(#4169e1)
  ◦アクセントカラー:補色となるような色(#ff7f50)
 ・フォント: 読みやすいサンセリフフォント(例:Helvetica)

3.実装

 仕様に基づき、Pythonコードを実装します。以下は実装例です。

main.py
import tkinter as tk
from tkinter import ttk, messagebox

class CountUpTimer:
    def __init__(self):
        self.window = tk.Tk()
        self.window.title("n進数タイマー")
        self.window.config(padx=20, pady=20, bg="#87cefa")
        self.window.geometry("1000x400")

        self.bases = [10, 10, 10]  # デフォルトの進数(左から 10 10 10進数)
        self.timers_running = False  # タイマーのスタート初期値化
        self.timer_values = [0, 0, 0]  # タイマーの値の初期値化
        self.timer_labels = []
        self.setup_ui()

    def setup_ui(self):
        # フォントとカラーの設定
        TITLE_FONT = ("Helvetica", 28, "bold")
        TIMER_FONT = ("Helvetica", 64, "bold")
        BUTTON_FONT = ("Helvetica", 14, "bold")
        MAIN_COLOR = "#4169e1"
        SECONDARY_COLOR = "#7fffd4"
        ACCENT_COLOR = "#ff7f50"

        self.title_label = tk.Label(text="n進数タイマー", fg=MAIN_COLOR, bg="#87cefa", font=TITLE_FONT)
        self.title_label.pack()

        # タイマーフレームのコンテナ
        self.timer_frame_container = tk.Frame(self.window, bg="#87cefa")
        self.timer_frame_container.pack(pady=20)

        # タイマーフレームとラベル
        for i in range(3):
            frame = tk.Frame(self.timer_frame_container, bg="#0000cd", bd=2, relief="raised")
            frame.pack(side=tk.LEFT, padx=10)
            label = tk.Label(frame, text="000", fg=MAIN_COLOR, bg="#0000cd", font=TIMER_FONT, width=5)  # Fixed width
            label.pack(pady=20)
            self.timer_labels.append(label)

        # ボタン群のフレーム
        self.button_frame = tk.Frame(self.window, bg="#87cefa")
        self.button_frame.pack(pady=20)

        # ボタンたち
        self.start_button = tk.Button(self.button_frame, text="開始", padx=30, pady=10, command=self.start_timers, font=BUTTON_FONT, bg=SECONDARY_COLOR, width=10)
        self.start_button.pack(side=tk.LEFT, padx=5)

        self.stop_button = tk.Button(self.button_frame, text="停止", padx=30, pady=10, command=self.stop_timers, font=BUTTON_FONT, bg=SECONDARY_COLOR, width=10)
        self.stop_button.pack(side=tk.LEFT, padx=5)

        self.reset_button = tk.Button(self.button_frame, text="リセット", padx=30, pady=10, command=self.reset_timers, font=BUTTON_FONT, bg=SECONDARY_COLOR, width=10)
        self.reset_button.pack(side=tk.LEFT, padx=5)

        self.option_button = tk.Button(self.button_frame, text="設定", padx=30, pady=10, command=self.option_setup, font=BUTTON_FONT, bg=ACCENT_COLOR, width=10)
        self.option_button.pack(side=tk.LEFT, padx=5)

    def start_timers(self):
        if not self.timers_running:
            self.timers_running = True
            self.update_timers()

    def stop_timers(self):
        self.timers_running = False

    def reset_timers(self):
        self.timers_running = False
        self.timer_values = [0, 0, 0]
        self.update_timer_labels()

    def update_timers(self):
        if self.timers_running:
            for i in range(3):
                self.timer_values[i] += 1
                # 進数に基づいた繰り上げ
                if self.timer_values[i] >= self.bases[i] ** 3:
                    self.timer_values[i] = 0
            self.update_timer_labels()
            self.window.after(1000, self.update_timers)  # カウントアップ

    def update_timer_labels(self):
        for i, label in enumerate(self.timer_labels):
            value = self.timer_values[i]
            label.config(text=self.convert_to_base(value, self.bases[i]))

    def convert_to_base(self, value, base):
        chars = "0123456789ABCDEF"
        result = ""
        for _ in range(3):
            result = chars[value % base] + result
            value //= base
        return result.zfill(3)

    def option_setup(self):
        # 新しいウィンドウの作成
        settings_window = tk.Toplevel(self.window)
        settings_window.title("設定")
        settings_window.config(bg="#87cefa")
        settings_window.geometry("450x300")

        LABEL_FONT = ("Helvetica", 18)
        BUTTON_FONT = ("Helvetica", 14, "bold")
        ACCENT_COLOR = "#ff7f50"

        label = tk.Label(settings_window, text="各タイマーの進数を設定してください。", font=LABEL_FONT, bg="#87cefa")
        label.grid(row=0, column=0, columnspan=3, pady=10)

        base_selectors = []
        for i in range(3):
            timer_label = tk.Label(settings_window, text=f"タイマー {i+1} の進数: ", font=LABEL_FONT, bg="#87cefa")
            timer_label.grid(row=i + 1, column=0, padx=10, pady=10)

            base_options = [str(n) for n in range(2, 17)]  # Options from base 2 to 16
            base_selector = ttk.Combobox(settings_window, values=base_options, font=("Helvetica", 14), width=5)
            base_selector.set(str(self.bases[i]))  # Set default value
            base_selector.grid(row=i + 1, column=1, padx=10, pady=10)
            base_selectors.append(base_selector)

        apply_button = tk.Button(settings_window, text="決定", command=lambda: self.apply_settings(base_selectors, settings_window), font=BUTTON_FONT, bg=ACCENT_COLOR)
        apply_button.grid(row=4, column=0, columnspan=3, pady=20)

    def apply_settings(self, selectors, window):
        try:
            for i, selector in enumerate(selectors):
                base = int(selector.get())
                if base < 2 or base > 16:
                    raise ValueError
                self.bases[i] = base
            window.destroy()
        except ValueError:
            messagebox.showerror("入力エラー", "2から16の間の数値を入力してください。")

    def run(self):
        self.window.mainloop()

if __name__ == "__main__":
    timer = CountUpTimer()
    timer.run()

4.実装のポイント

 n進数タイマーの実装について、以下のポイントに注意しました。

4.1クラスベースの設計

 CountUpTimerクラスを中心に、アプリケーションの全機能をまとめ、再利用性と保守性を向上させた。

4.2UIデザインの考慮

 色やフォントを適切に選択し、視覚的に魅力的なインターフェースを作成した。また、ボタンのサイズや配置を工夫し、使いやすさを向上させた。

4.3無効な入力の防止

 無効な進数入力に対するエラーハンドリングを行い、プログラムの安全性を向上させた。

5.次回の展望

 ・問題が解けるように、任意のタイマーの組が同時に000となるような秒数の表示
 ・クロスプラットフォーム対応(Webアプリケーションやモバイルアプリへの展開)
次回には、誰でもこの問題について解けるようなアプリケーションに拡張していきたい。

6.まとめ

 実際に要件定義をし、仕様策定をして実装する。といった作業をするのは今回が初めてでした。そのため、自身が気が付いていないバグが存在したり、不足の機能があると思います。ですが、完成までこぎつけることができたため、大変満足です!皆さんもPythonで日常の問題に対してアプリケーション化してみましょう!良いPythonライフを!

7.exe化したものの配布

 exe化したものはこちら!手順は下記に記します。
 ・すべてダウンロード
 ・ファイルを展開
 ・distファイルを開く
 ・mainファイルを開く
 ・main.exeを起動

8.コメント対応:実装

 実際に私自身は全然できない方です。そのため、指摘事項、改善の内容があるならば、コメント欄を参照ください。
メインUI
スクリーンショット 2024-09-19 160250.png
 設定UI仕様
スクリーンショット 2024-09-19 163109.png
メインプログラム

main.py
import tkinter as tk
from tkinter import ttk, messagebox

class CountUpTimer:
   def __init__(self):
       self.window = tk.Tk()
       self.window.title("n進数タイマー")
       self.window.config(padx=20, pady=20, bg="#87cefa")
       self.window.geometry("1000x400")

       self.bases = [10, 10, 10]  # デフォルトの進数(左から 10 10 10進数)
       self.timers_running = False  # タイマーのスタート初期値化
       self.timer_values = [0, 0, 0]  # タイマーの値の初期値化
       self.timer_labels = []
       self.setup_ui()

   def setup_ui(self):
       # フォントとカラーの設定
       TITLE_FONT = ("Helvetica", 28, "bold")
       TIMER_FONT = ("Helvetica", 64, "bold")
       BUTTON_FONT = ("Helvetica", 14, "bold")
       MAIN_COLOR = "#4169e1"
       SECONDARY_COLOR = "#7fffd4"
       ACCENT_COLOR = "#ff7f50"

       self.title_label = tk.Label(text="n進数タイマー", fg=MAIN_COLOR, bg="#87cefa", font=TITLE_FONT)
       self.title_label.pack()

       # タイマーフレームのコンテナ
       self.timer_frame_container = tk.Frame(self.window, bg="#87cefa")
       self.timer_frame_container.pack(pady=20)

       # タイマーフレームとラベル
       for i in range(3):
           frame = tk.Frame(self.timer_frame_container, bg="#0000cd", bd=2, relief="raised")
           frame.pack(side=tk.LEFT, padx=10)
           label = tk.Label(frame, text="000", fg=MAIN_COLOR, bg="#0000cd", font=TIMER_FONT, width=5)  # Fixed width
           label.pack(pady=20)
           self.timer_labels.append(label)

       # ボタン群のフレーム
       self.button_frame = tk.Frame(self.window, bg="#87cefa")
       self.button_frame.pack(pady=20)

       # ボタンたち
       self.start_button = tk.Button(self.button_frame, text="開始", padx=30, pady=10, command=self.start_timers, font=BUTTON_FONT, bg=SECONDARY_COLOR, width=10)
       self.start_button.pack(side=tk.LEFT, padx=5)

       self.stop_button = tk.Button(self.button_frame, text="停止", padx=30, pady=10, command=self.stop_timers, font=BUTTON_FONT, bg=SECONDARY_COLOR, width=10)
       self.stop_button.pack(side=tk.LEFT, padx=5)

       self.reset_button = tk.Button(self.button_frame, text="リセット", padx=30, pady=10, command=self.reset_timers, font=BUTTON_FONT, bg=SECONDARY_COLOR, width=10)
       self.reset_button.pack(side=tk.LEFT, padx=5)

       self.option_button = tk.Button(self.button_frame, text="設定", padx=30, pady=10, command=self.option_setup, font=BUTTON_FONT, bg=ACCENT_COLOR, width=10)
       self.option_button.pack(side=tk.LEFT, padx=5)

   def start_timers(self):
       if not self.timers_running:
           self.timers_running = True
           self.update_timers()

   def stop_timers(self):
       self.timers_running = False

   def reset_timers(self):
       self.timers_running = False
       self.timer_values = [0, 0, 0]
       self.update_timer_labels()

   def update_timers(self):
       if self.timers_running:
           for i in range(3):
               self.timer_values[i] += 1
               # 進数に基づいた繰り上げ
               if self.timer_values[i] >= self.bases[i] ** 3:
                   self.timer_values[i] = 0
           self.update_timer_labels()
           self.window.after(1000, self.update_timers)  # カウントアップ

   def update_timer_labels(self):
       for i, label in enumerate(self.timer_labels):
           value = self.timer_values[i]
           label.config(text=self.convert_to_base(value, self.bases[i]))

   def convert_to_base(self, value, base):
       chars = "0123456789ABCDEF"
       result = ""
       for _ in range(3):
           result = chars[value % base] + result
           value //= base
       return result.zfill(3)

   def option_setup(self):
       # 新しいウィンドウの作成
       settings_window = tk.Toplevel(self.window)
       settings_window.title("設定")
       settings_window.config(bg="#87cefa")
       settings_window.geometry("450x300")

       LABEL_FONT = ("Helvetica", 18)
       BUTTON_FONT = ("Helvetica", 14, "bold")
       ACCENT_COLOR = "#ff7f50"

       label = tk.Label(settings_window, text="各タイマーの進数を設定してください。", font=LABEL_FONT, bg="#87cefa")
       label.grid(row=0, column=0, columnspan=3, pady=10)

       base_selectors = []
       for i in range(3):
           timer_label = tk.Label(settings_window, text=f"タイマー {i+1} の進数: ", font=LABEL_FONT, bg="#87cefa")
           timer_label.grid(row=i + 1, column=0, padx=10, pady=10)

           base_options = [str(n) for n in range(2, 17)]  # Options from base 2 to 16
           base_selector = ttk.Combobox(settings_window, values=base_options, font=("Helvetica", 14), width=5)
           base_selector.set(str(self.bases[i]))  # Set default value
           base_selector.grid(row=i + 1, column=1, padx=10, pady=10)
           base_selectors.append(base_selector)

       apply_button = tk.Button(settings_window, text="決定", command=lambda: self.apply_settings(base_selectors, settings_window), font=BUTTON_FONT, bg=ACCENT_COLOR)
       apply_button.grid(row=4, column=0, columnspan=3, pady=20)

   def apply_settings(self, selectors, window):
       try:
           for i, selector in enumerate(selectors):
               base = int(selector.get())
               if base < 2 or base > 16:
                   raise ValueError
               self.bases[i] = base
           window.destroy()
       except ValueError:
           messagebox.showerror("入力エラー", "2から16の間の数値を入力してください。")

   def run(self):
       self.window.mainloop()

if __name__ == "__main__":
   timer = CountUpTimer()
   timer.run()
