#はじめに
最近YAMAPというスマホアプリを利用して登山やウォーキングの移動記録に利用させて頂いてます！https://yamap.com/
このサービスは利用者同士でアップロードした写真や移動記録を共有することができます（要登録）。移動記録はGPXデータとしてファイルをエクスポートすることが出来ます。感謝です！
今回は、エクスポートしたGPXファイルをNode-REDアプリで読み込んで移動軌跡を地図上に表示したいと思います。
#GPXファイルのダウンロード

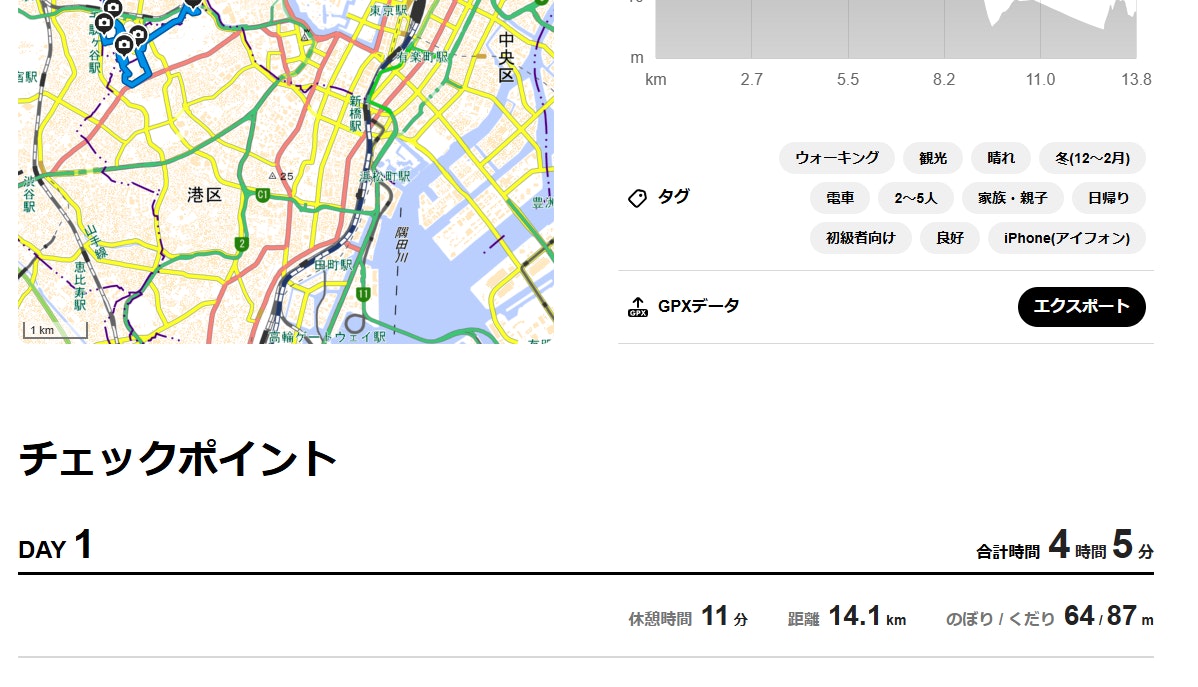

YAMAPの活動日記のGPXデータはエクスポートボタンをクリックするとダウンロードすることが出来ます。（下記スクショ参照）
GPXファイル（GPS eXchange Format）は、GPSやGNSS装置、ソフトウェア間で位置情報を交換するためのデータフォーマットですが、今回使うデータは緯度経度データ（lat,lon）だけ取り出して使います。
#YAMAPのGPXファイル例
<?xml version='1.0' encoding='UTF-8'?><gpx creator="YAMAP - https://yamap.com" xsi:schemaLocation="http://www.topografix.com/GPX/1/1 http://www.topografix.com/GPX/1/1/gpx.xsd" version="1.1" xmlns="http://www.topografix.com/GPX/1/1" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"><metadata><bounds maxlat="35.7122402452265" maxlon="139.7760804278215" minlat="35.67051605324789" minlon="139.71303124925095"/></metadata><trk><name>国立競技場〜上野ウォーキング</name><number>1</number><trkseg><trkpt lat="35.67967315673425" lon="139.714627666529"><ele>48.37340545654297</ele><time>2024-12-06T05:03:10Z</time></trkpt><trkpt lat="35.679737278293516" lon="139.71442054970163"><ele>24.98186492919922</ele><time>2024-12-06T05:03:16Z</time></trkpt><trkpt lat="35.67975232380971" lon="139.71464476561147"><ele>28.07640838623047</ele><time>2024-12-06T05:03:44Z</time></trkpt><trkpt lat="35.67967018115863" lon="139.71484341671663"><ele>26.21483612060547</ele><time>2024-12-06T05:04:03Z</time></trkpt>
#Node-REDのフロー
Node-REDのフローの説明を大雑把に説明すると
・GPXファイルを読み込みます
・GPXファイルから緯度経度を順番に取り出します
・順次MAPにマーカー表示します
#Node-REDコード
今回のアプリのフローは以下となります
[
{
"id": "e0a8c7397e9086c6",
"type": "ui_worldmap",
"z": "2765d3e413fe3e7c",
"group": "f6d075ed94163f1b",
"order": 3,
"width": 6,
"height": "8",
"name": "GPXビュワー",
"lat": "",
"lon": "",
"zoom": "16",
"layer": "OSMC",
"cluster": "",
"maxage": "",
"usermenu": "hide",
"layers": "hide",
"panit": "true",
"panlock": "false",
"zoomlock": "false",
"hiderightclick": "true",
"coords": "none",
"showgrid": "false",
"showruler": "false",
"allowFileDrop": "false",
"path": "/worldmap",
"overlist": "DR,CO,RA,DN,BU,RW,HM",
"maplist": "OSMG,OSMC,EsriC,EsriS,EsriT,EsriDG,UKOS",
"mapname": "",
"mapurl": "",
"mapopt": "",
"mapwms": false,
"x": 600,
"y": 160,
"wires": []
},
{
"id": "791b480a2b9a60b1",
"type": "change",
"z": "2765d3e413fe3e7c",
"name": "",
"rules": [
{
"t": "set",
"p": "payload",
"pt": "msg",
"to": "payload.gpx.trk.trkseg.trkpt",
"tot": "msg"
}
],
"action": "",
"property": "",
"from": "",
"to": "",
"reg": false,
"x": 460,
"y": 100,
"wires": [
[
"3858880b3aa43f1f"
]
]
},
{
"id": "3858880b3aa43f1f",
"type": "split",
"z": "2765d3e413fe3e7c",
"name": "",
"splt": "\\n",
"spltType": "str",
"arraySplt": 1,
"arraySpltType": "len",
"stream": false,
"addname": "",
"x": 610,
"y": 100,
"wires": [
[
"e06e0d6f57f1675f"
]
]
},
{
"id": "e06e0d6f57f1675f",
"type": "function",
"z": "2765d3e413fe3e7c",
"name": "name",
"func": "msg.payload = {\n \"name\":\"me\",\n \"lat\":msg.payload.lat,\n \"lon\":msg.payload.lon,\n \"photoUrl\":\"https://m.media-amazon.com/images/I/71hzOqZrB0L._AC_SS130_.jpg\"\n}\n\nreturn msg;",
"outputs": 1,
"timeout": 0,
"noerr": 0,
"initialize": "",
"finalize": "",
"libs": [],
"x": 270,
"y": 160,
"wires": [
[
"607c98dd6daa0f76"
]
]
},
{
"id": "607c98dd6daa0f76",
"type": "delay",
"z": "2765d3e413fe3e7c",
"name": "",
"pauseType": "rate",
"timeout": "5",
"timeoutUnits": "seconds",
"rate": "10",
"nbRateUnits": "1",
"rateUnits": "second",
"randomFirst": "1",
"randomLast": "5",
"randomUnits": "seconds",
"drop": false,
"allowrate": false,
"outputs": 1,
"x": 420,
"y": 160,
"wires": [
[
"e0a8c7397e9086c6"
]
]
},
{
"id": "4588bc6fd27ad41a",
"type": "fastxml",
"z": "2765d3e413fe3e7c",
"name": "",
"property": "payload",
"outproperty": "payload",
"attr": "",
"chr": "_",
"x": 300,
"y": 100,
"wires": [
[
"791b480a2b9a60b1"
]
]
},
{
"id": "aaa0c9bff85e5133",
"type": "ui_upload",
"z": "2765d3e413fe3e7c",
"group": "f6d075ed94163f1b",
"title": "upload GPX file",
"accept": ".gpx",
"name": "GPXアップロード",
"order": 1,
"width": 6,
"height": 4,
"chunk": 256,
"transfer": "text",
"x": 130,
"y": 100,
"wires": [
[
"4588bc6fd27ad41a"
]
]
},
{
"id": "f6d075ed94163f1b",
"type": "ui_group",
"name": "GPXビュワー",
"tab": "0b8a7a0b409383f5",
"order": 1,
"disp": true,
"width": "6",
"collapse": false,
"className": ""
},
{
"id": "0b8a7a0b409383f5",
"type": "ui_tab",
"name": "GPX ビュワー",
"icon": "dashboard",
"disabled": false,
"hidden": false
}
]
上記フローには下記のノードが必要ですのでインストールしてください
https://flows.nodered.org/node/node-red-contrib-web-worldmap
https://flows.nodered.org/node/node-red-contrib-ui-upload
#完成
だいぶ見栄えは粗削りですが・・・（敢えて余計なことは省いてます）
予めYAMAPからDLしたGPXファイルを選択して再生ボタンを押せば地図上に赤いマーカーがスタート地点から終点まで移動します。これ見てるだけで癒されるのは私だけどしょうか？(笑)
#まとめ
YAMAPの活動日記からGPXファイルをエクスポートし、Node-REDアプリで地図上に移動する様子を表示しました。YAMAP以外の他のGPXファイルでも行けると思います（未確認ですが）、例えばサンタさんの移動データを入手して、夜中にのんびり軌跡を眺めるなんて、うーんロマンチックですね！
ではではメリークリスマーーーーーース！
