DDR3 SDRAM Controller with UniPHYのサンプルプロジェクトで Error (174068): Output buffer atom “~ が出る

Last updated at Posted at 2019-07-17

概要

Intel FPGAの開発でIP catalogによる、
DDR3 SDRAM Controller with UniPHY IP

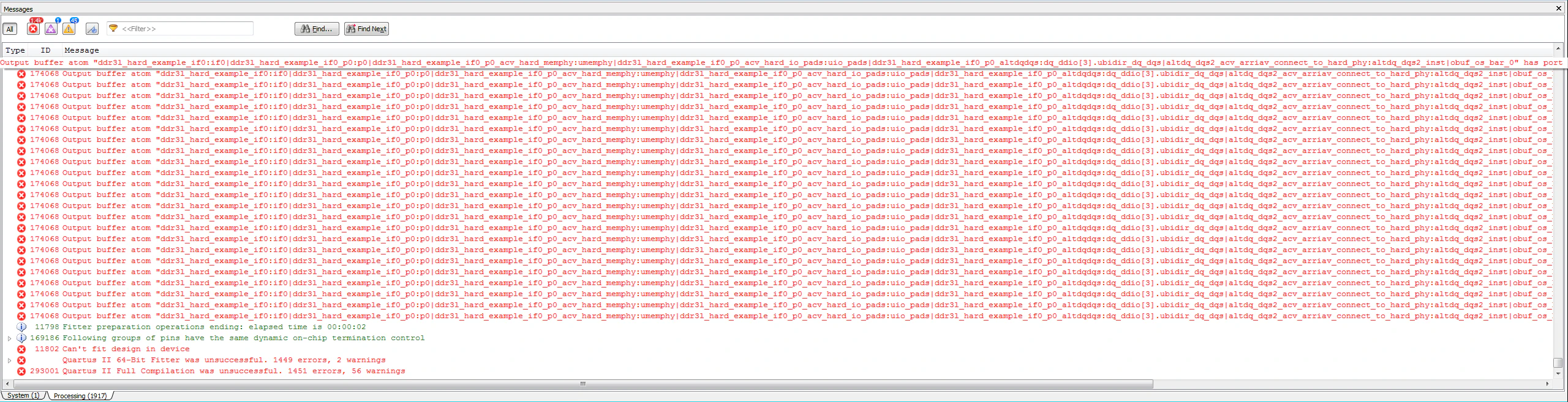

から自動生成されたサンプルプロジェクトをコンパイルしたところ、下記のようなエラーが山ほど出ました。


ほぼ全て、Error (174068): Output buffer atom “となっていました。
(当時の環境はQuartus Ver.15)

#解決法
Quartus上から下記を実行します。

  1. Tools → Tcl Scripts を開く
  2. <サンプルプロジェクト名>\submodules\ <プロジェクト名>_pin_assinments.tcl を実行(Run)する。
  3. 再コンパイルする

これで解消すると思います。
それでもエラーが消えない場合は、Project → Clearn Project を試してみて下さい。改善する場合があります。

最後に

ALTERAがIntelに買収されてから、QuartusのHelp関連リンクがほぼ死滅状態にあります。頼みの綱はWeb上のハマった前人たちの足跡に頼るしかありません。こういった状況をIntelさんはどう思っているのでしょうか。今後の動向に期待したいです。
