ブラウザから操作可能なラジコンを作る【１】

Last updated at 2025-03-09Posted at 2025-03-02

【１】Raspberry pi の、GPIOをTypescriptから操作

別プロジェクトの試験をかねて、以下の条件でラジコンを作りましたので
UZAYAの宣伝を兼ねて、記事にまとめます。

条件

ラジコン本体は、RasipberryPiで制御
DualSenseをコントローラーに使用する
ブラウザにDualSenseを接続し、RasipberryPiに操作信号を送る
DualSenseのアナログトリガーで速度調整が可能
ラジコン本体に搭載したカメラの映像を、ブラウザで確認可能
スマホでカメラ映像を見た場合、VRで見れる

以上の条件を満たす内容で作っていきます。
1度に全部書くと長すぎるので、何回かに分けて続きます。

こんな感じの物を作成する議事録です。

□ 走行デモ

□ ラジコン本体

JavascriptでRaspberryPiのGPIOを操作

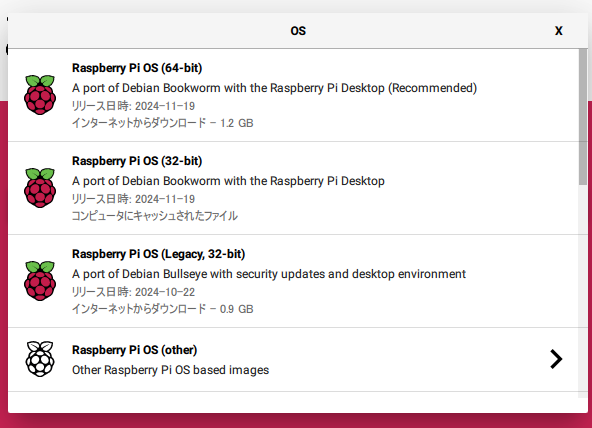

RaspberryPiにインストールするOSは
Raspberry Pi OS 32-Bitを使用しています。

nodejsインストール

gpioをTypescriptから操作するにあたり
完全に非推奨事案ですが、nodejs16が必要になります。
自力で今回使用するpigpioのラッパーを書く
という選択肢もありますが
正直面倒なのでとりあえずこのまま行きます。

下記セットアップコマンドで
色々警告が出ますが、とりあえずnodejs16が入ります。

$ curl -s https://deb.nodesource.com/setup_16.x | sudo bash

16系統が入っていることを確認

$ node --version
v16.20.2

npmコマンドも合わせてバージョンが古いです。

$ npm --version
8.19.4

pigpioインストール

gpioを操作する定番ライブラリ、pigioを追加

sudo apt install pigpio

制作時点で下記のバージョンが入りました。

$ pigpiod -v
79

zxインストール

簡単なテストシェル等もTypescriptで作成してしまうので
Google性Javascriptシェルのzxを使用します。

npm install -g zx

制作時点のバージョンは下記になります。

$ zx --version
8.3.2

pigpioを操作するサービス作成

「使い回す処理は別ファイルで記述したい」派に属する人間なので
pigpioを呼び出す部分を単独でサービスとして分けます。

npmライブラリ、pigpioの呼び出し
使用するポート番号の追加
ポート番号の削除
初期化処理
デジタル書き込み
PWM書き込み
Servo書き込み

以上の機能を持つサービスとして作成できれば
何でもいいと思います。

javascriptで書かないと、最終的に動かない問題がありますので
Typescriptで！という予定ですが
原則Javascriptで進めます。

下記は今回使用したコードです。
「gpio.service.js」というファイル名で保存します。

const Gpio = require('pigpio').Gpio;

let GpioPorts = {}

const Ports = [
    { port: 0, mode: "out" }
]

// ポートの追加
const addPort = (port) => {
    if (Ports[0].port === 0) {
        Ports.pop()
    }
    if (Ports.find(p => p.port === port.port)) {
        console.log(`Port ${port.port} already exi sts`)
    } else{
        Ports.push(port)
    }
}

// ポートの削除
const removePort = (port) => {
    const index = Ports.findIndex(p => p.port === port)
    if (index !== -1) {
        Ports.splice(index, 1)
    }
}

// イニシャル処理
const initGpio = () => {
    console.log('INITIAL PORTS', Ports)
    if (Object.keys(GpioPorts).length > 0) {
        GpioPorts = {}
    }

    try
    {
        for (const port of Ports) {
            console.log('SETUP ',port)
            const gpio = new Gpio(port.port, {mode: Gpio.OUTPUT})
            GpioPorts[port['port']] = gpio
        }
    } catch (error) {
        console.log('ERROR', error)
    }

}

/**
 * デジタル出力
 * @param port number
 * @param value 1 or 0
 */
const write = (
    port,
    value
) => {
    try {
        if (GpioPorts[String(port)]) {
            GpioPorts[String(port)].digitalWrite(value)
        }
        // B1.digitalWrite(1)
        return {
            status: true,
            message: `Port ${port} value set to ${value}`
        }
    } catch (error) {
        return {
            status: false,
            message: error.message
        }
    }
}

/**
 * PWMのソフトウェアエミュレーションを出力
 * @param port number
 * @param port 1~250
 */
const pwmWrite = (
    port,
    value
)  => {
    try {
        if (GpioPorts[String(port)]) {
            GpioPorts[String(port)].pwmWrite(value)
        }
        return {
            status: true,
            message: `Port ${port} value set to ${value}`
        }
    } catch (error) {
        return {
            status: false,
            message: error.message
        }
    }
}

/**
 * サーボモーター用出力
 * @param port number
 * @param value 0 ~ 1500
*/
const searvoWrite = (
    port,
    value
) => {
    try {
        if (GpioPorts[String(port)]) {
            GpioPorts[String(port)].servoWrite(value)
        }
        return {
            status: true,
            message: `Port ${port} value set to ${value}`
        }
    } catch (error) {
        return {
            status: false,
            message: error.message
        }
    }
}


module.exports = {
    addPort,
    removePort,
    initGpio,
    write,
    pwmWrite,
    searvoWrite
}

zxでLチカ

GPIOを叩くサービスを作ったので
実際に叩きます。

GPIOの16番ポートを使用し
まずは、定番のLチカを行います。

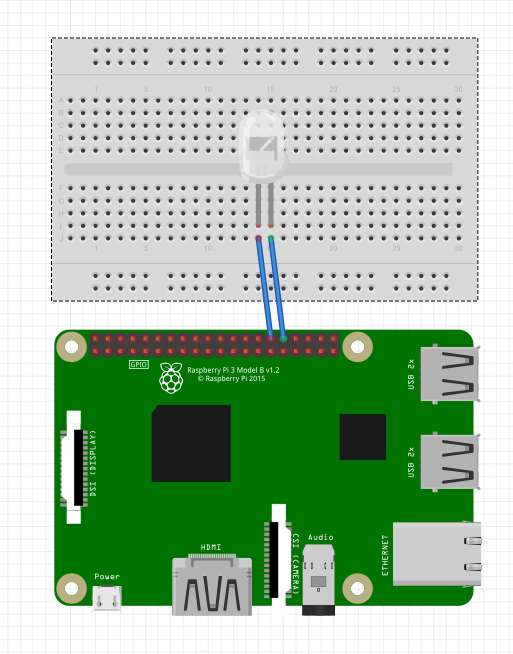

LEDの足の長い方を16番と
短い方をGNDと繋ぐように結線

下記の試験用コードを「gpio_led_test.js」などで保存。

const gpio = require('.gpio.service')

gpio.addPort({port: 16, mode: 'out'})

await gpio.initGpio()

let push = 1

while (true) {
    console.log(gpio.write(16, push))
    push = (push === 1) ? 0 : 1
    await new Promise((resolve) => setTimeout(resolve, 1000))
}

Lチカ試験

ZXで保存したjsファイルを実行

zx ./gpio_led_test.js

1秒毎にLEDが点いたり消えたりするはず、です。

実際の点灯状態の映像です。

これで、JavascriptからGPIOを操作する下準備が出来ましたので
次回はDCモーターを操作し、速度調整まで行います。
