背景

Simplicity StudioでAoAのデモを動かそうとしたのですが、かなり手こずったため備忘録として残しておきます。
主に以下のサイトの内容をもとに、ポイントをメモしています。

OS：Windows 10
IDE：Simplicity Studio Version: SV5.9.3.0
SDK：Gecko SDK Suite 4.4.4
マイコンボード：PCB4001 Rev A03
アンテナ：BRD4191A Rev A02
タグ：BRD41848 Rev A04

Gecko SDK Suite(v4.1以降)のインストールが終わっている状態であること。
未インストールの場合は、

Installタブ
->Install by connecting device(s)
 ->接続しているマイコンボードを選択
  ->Auto

で自動的にインストールしてくれるが「Auto」画面が終わらない場合はAutoの代わりに「Advanced」を選択し、手動でインストールする。

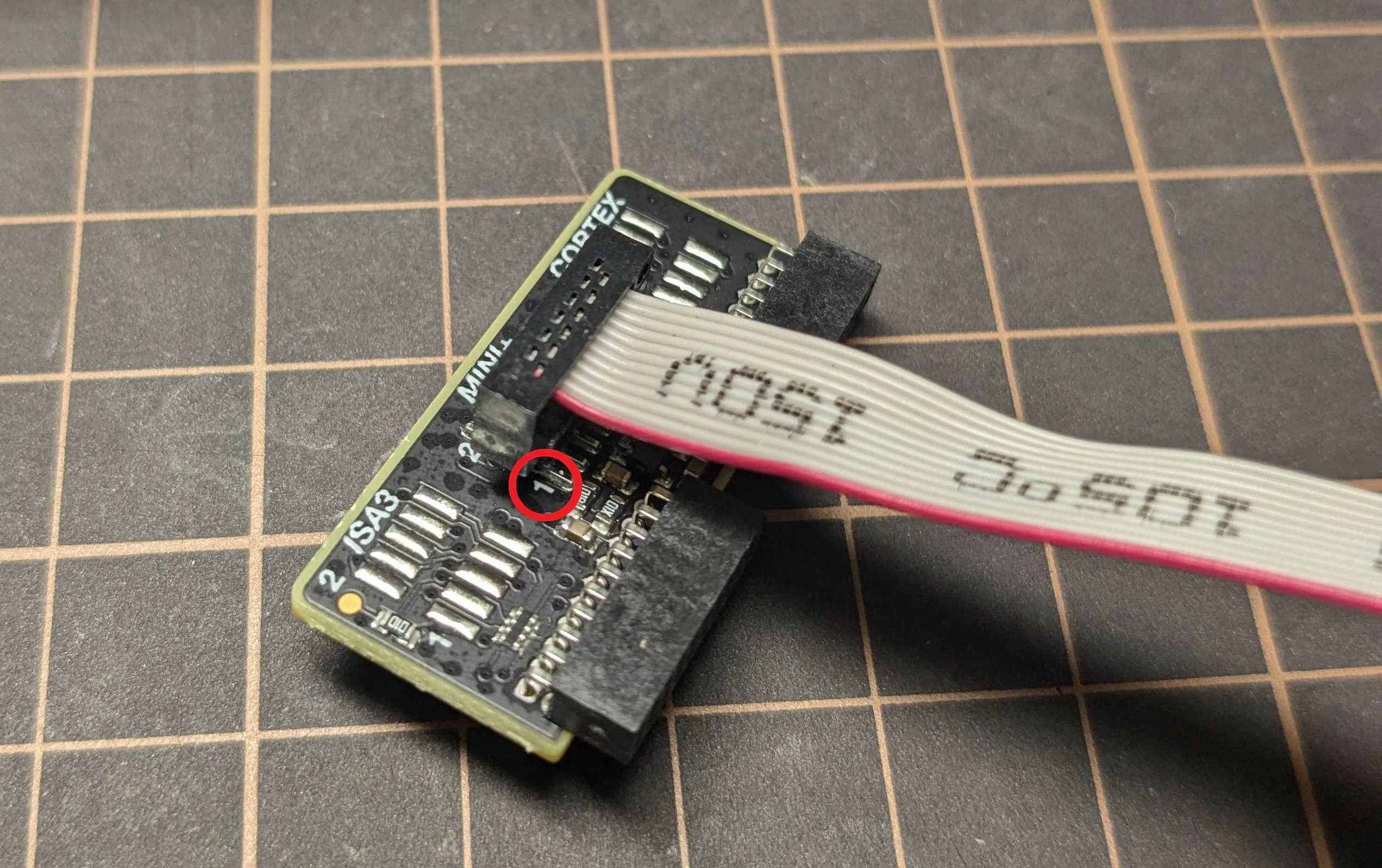

基本的に刺さるようにしか刺さらないが、以下のリボンケーブルの向きに注意する。
(ここを間違えると、のちにS/Wが書き込めないため)

1番ピン側に赤い線がくるように接続する。

マイコンボードを接続しIDEを起動した画面から設定する。

設定項目が表示されない場合や、マイコンボードが認識されない場合は以下を参照するといいかもしれない。

アンテナを追加する。
Revはアンテナに記載してあるので、そのRevを選択する。
選択後、反映されていないように見える場合があるが、ウィンドウを縦に伸ばすと見えるようになる。

OUTに変更する。

Gecko SDK Suiteを選択する。

「Example Projects & Demos」から「Bluetooth AoA – NCP Locator demo」を探し、「Run」する。

上手く書き込めないと以下のウィンドウが表示される。
配線の確認や、コネクタの抜き差しを行うと解決するかも。

タグを選択した上で「Example Projects & Demos」から「Bluetooth AoA – SoC Asset Tag demo」を探し、「Run」する。

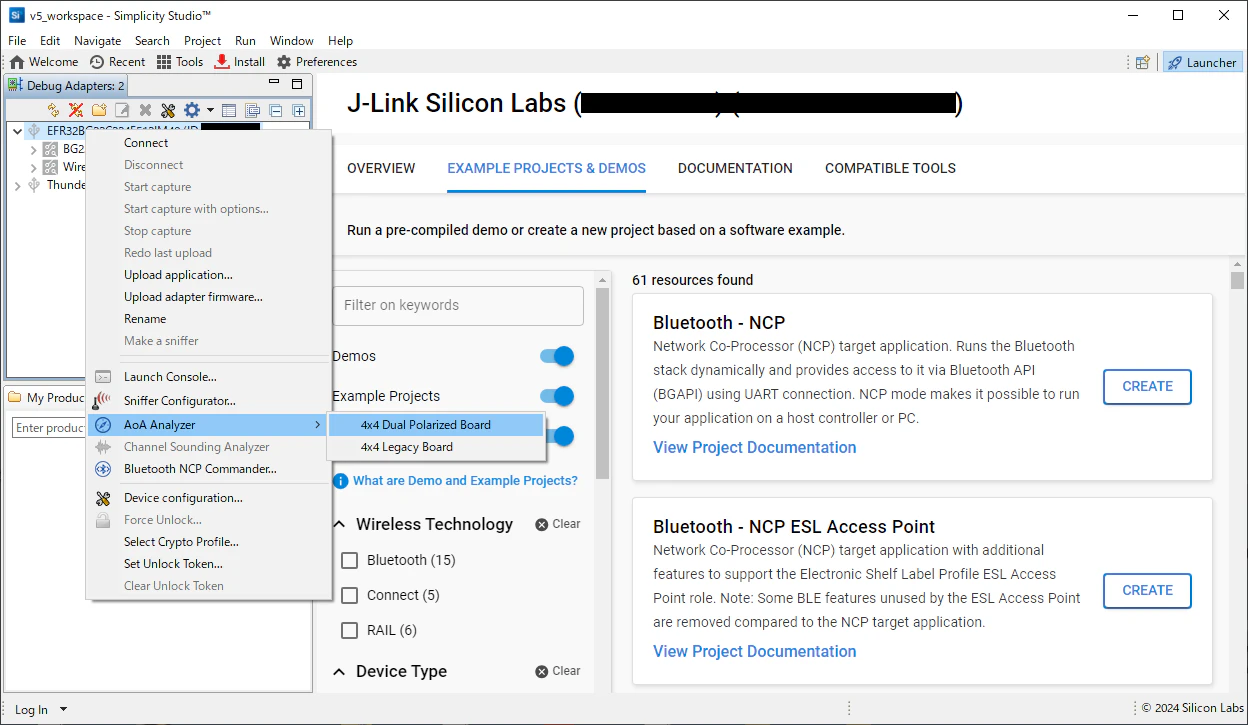

マイコンボードを右クリックし、「AoA Analyzer」「4x4 Dual Polarized Board」を選択する。

アンテナとタグの角度が表示されれば成功です。
