APL 画像表示

Posted at

本記事のゴール

  • 画像のURLを発行する方法を知ること
  • オーサリングツールを用いて画像のレイアウトを作成できるようになること

前提

APL環境構築 & テキスト表示

APLオーサリングツールドキュメント
APL v1.6

やること

Image コンポーネントを用いて画像を表示する

※やらないこと

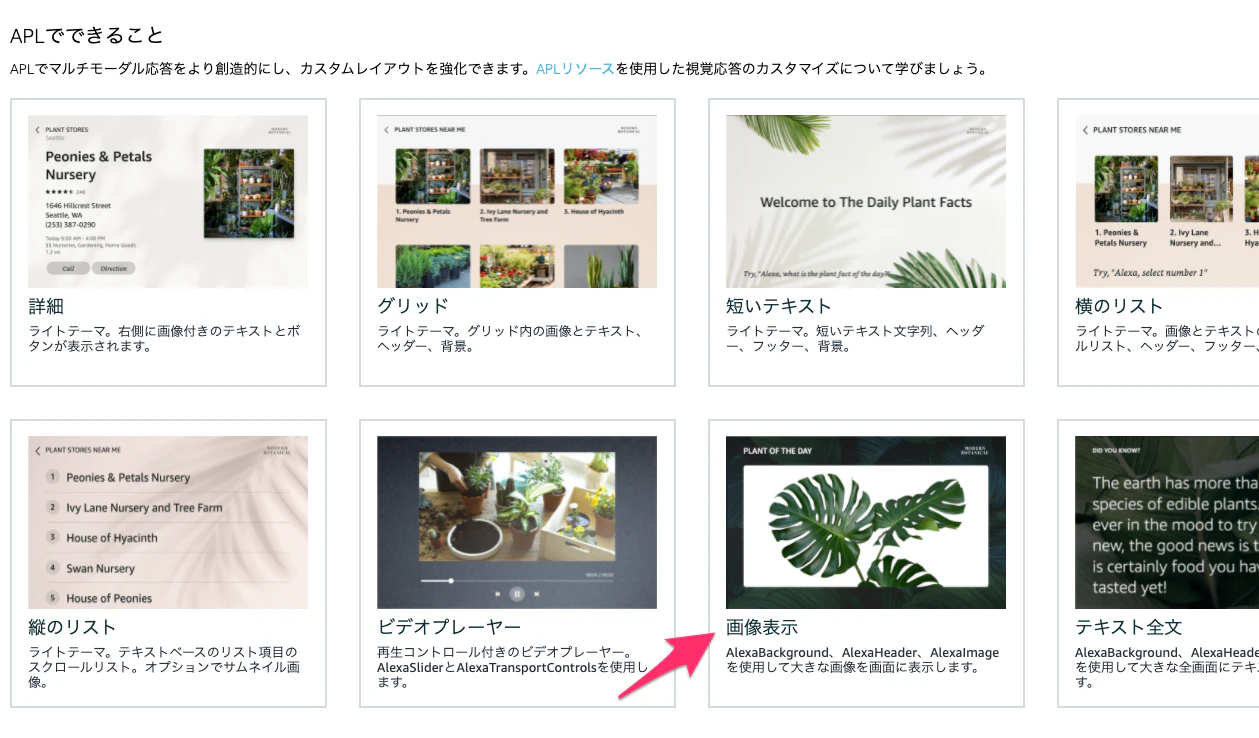

画像表示のサンプルがあるが、このサンプルで用いられているコンポーネントはtypeがAlexaBackground, AlexaImage
これらのコンポーネントがドキュメントに見当たらないので本記事では触れない。

オーサリングツールで画像のレイアウトをする。

オーサリングツールでプロジェクトを開く。(既存のがなければ空で作る)

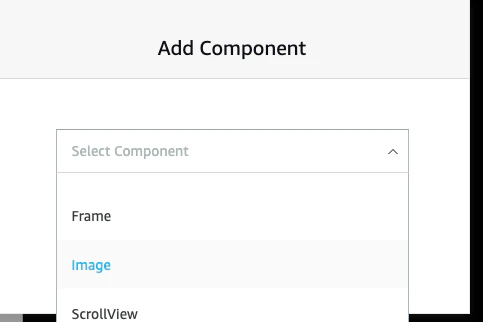

スクリーンショット 2021-07-24 17.12.43.png

Imageを追加する。すると、枠だけできる。

スクリーンショット 2021-07-24 17.13.25.png

オーサリングツールで画像を表示するためには画像のURLが必要になる。つまり、画像をWebにアップロードする必要がある。

今回は以下の画像を使用する。

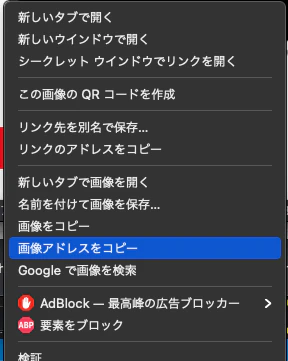

手っ取り早くURLを発行するなら右クリックして「画像アドレスをコピー」すればOK
スクリーンショット 2021-07-24 17.30.35.png

そのコピーしたURLをImageコンポーネントのsourceにはると画像が表示される

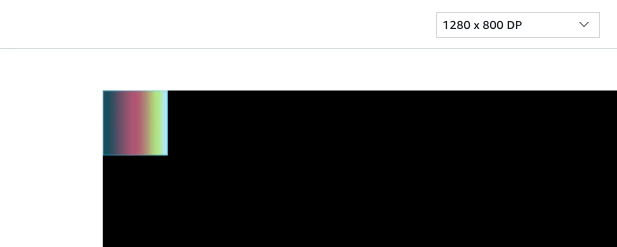

スクリーンショット 2021-07-24 17.36.25.png

他にはimgur等にアップロードして画像のアドレスをコピーでもOK

S3に画像をアップロード

APLトレーニングシリーズ第1回: 初めての Alexa Presentation Language (APL)

公式のチュートリアルではS3に画像をアップロードする方法が紹介されている。


コードエディタからS3 Storageを開く。

あとはアップロードするだけ。ただし、この画像はアクセス制限かかってるのでオーサリングツールでは使えないっぽい。
この画像のURLの取得の仕方はチュートリアルを参照。

レイアウト

文字と画像を配置するレイアウトを作る。

スクリーンショット 2021-07-24 18.06.40.png

まず、複数のコンポーネントを描画するための Container というコンポーネントを使う。

Container

スクリーンショット 2021-07-24 17.53.24.png

スクリーンショット 2021-07-24 17.56.17.png
左上に配置される

Containerの子要素を真ん中に表示する

Containerの設定を以下にする

alignItems > center
justifyContent > center

画像サイズ

hight and width

コンポーネントの高さなどのプロパティは、可能な限り相対ディメンションで指定するようにしてください。相対ディメンションでサイズを指定したコンポーネントは、異なる画面のサイズに応じて調整できます。

ディメンション

相対ディメンションは「X%」形式の文字列として指定します。Xは、有効なJSON数値です。

とあるが、画像のサイズは割合よりも値のほうがやりやすいので今回は px で入力する。
width > 300px
height > 150px

画像に文字を重ねて表示する。

デフォルトだと要素は上から下に並ぶ。そこで、画像の設定を変更することで画像に文字を重ねることができる

スクリーンショット 2021-07-25 20.26.23.png

スクリーンショット 2021-07-25 20.26.02.png

Image > position > absolute

描画順は要素の並び順で決まる。下ほど手前。

三本線をドラッグできる

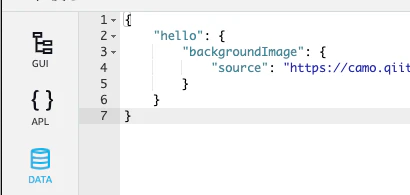

画像のURLをdatasourceに移動する

${payload.hello.backgroundImage.source}

こんな感じで指定すればOK

スクリーンショット 2021-07-25 20.34.06.png

スクリーンショット 2021-07-25 20.33.52.png

実機への反映

テキストと特に変わらない。

参考

Alexa APL, 第3回 背景に画像をつけてみる
