セゾンテクノロジーAdvent Calendar 2024

Day 22

OpenShiftでNginx Ingress Operatorを導入してTCPをルーティングする

Last updated at Posted at 2024-12-21

この記事は セゾンテクノロジー Advent Calendar 2024の22日の記事です。

シリーズ2は HULFT10 のエンジニアによる投稿をお届けします。

はじめに

Openshift上にあるリソースに、Openshift外のネットワークからのTCP通信をルーティングしたい!
ということが最近あったのですが、ネット上に情報が少なくて困りました。。
そんなわけで続く誰かのために書きます!

概要

Nginx Ingress Operator(Nginx Ingress Controller)を使用して、OpenShift上にあるリソースにOpenShift外のネットワークからのTCP通信をルーティングしてみます!

今回は以下の構成でやってみます:

  • AWS上のOpenShiftにあるMySQLに対して、OpenShiftがあるVPCとは別のVPCのインスタンスからNginx Ingress Controller経由でログインする

  • 別VPCからログインしたいOpenShift上のMySQL
    スクリーンショット 2024-12-21 184056.png

必要に応じてMySQLを別のシステムに置き換えてください。

さっそく作っていきます!

Nginx Ingress Operatorを導入する

OperatorHubから「Nginx Ingress Operator」と検索してデフォルト設定でインストールします。

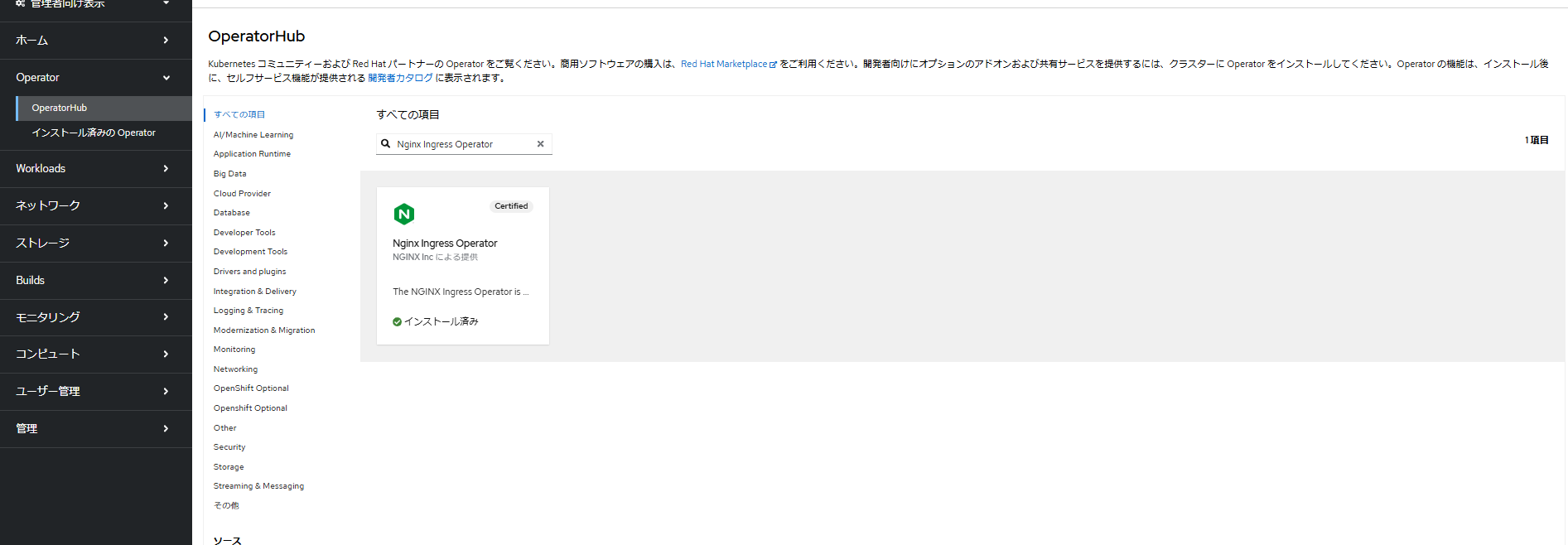

スクリーンショット 2024-12-21 184211.png

SecurityContextConstraints (SCC) の作成

これを作成しておかないと、後述のNginx Ingress Controllerの作成が失敗します。

以下のコマンドを実行すると必要なSCCが作成されます。

kubectl apply -f https://raw.githubusercontent.com/nginxinc/nginx-ingress-helm-operator/main/resources/scc.yaml

Nginx Ingress Controllerを作成する

Nginx Ingress Controllerは実際にTCP通信をルーティングしてくれるものです。NginxIngressの作成から進みます。

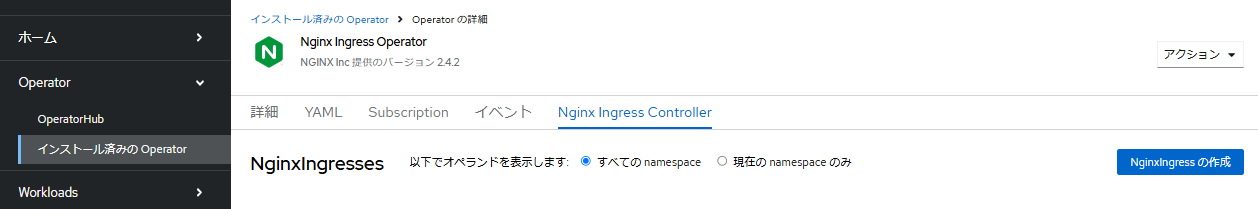

スクリーンショット 2024-12-21 184430.png

YAMLビューに切り替えてYAMLに手を加えます。

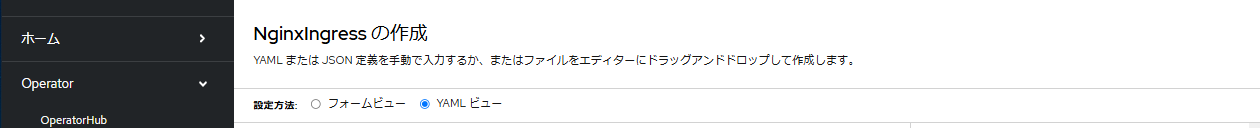

スクリーンショット 2024-12-21 184455.png

GlobalConfiguration設定

YAML内でglobalConfigurationと検索すると、GlobalConfigurationの設定箇所があるので以下のように設定してください。
スクリーンショット 2024-12-21 184527.png

これによりリスナーを作成することができます。

GlobalConfigurationの詳しい設定値は以下を参照してください。
https://docs.nginx.com/nginx-ingress-controller/configuration/global-configuration/globalconfiguration-resource/

Service CustomPort設定

YAML内でcustomPortsと検索すると、CustomPortsの設定箇所があるので以下のように設定してください。
スクリーンショット 2024-12-21 184600.png

これによりNginx Ingress ControllerにMySQL用のServiceが追加されます。

GlobalConfigurationとService CustomPortの設定をした上で作成ボタンを押すとNginx Ingress Controllerが作成されます。

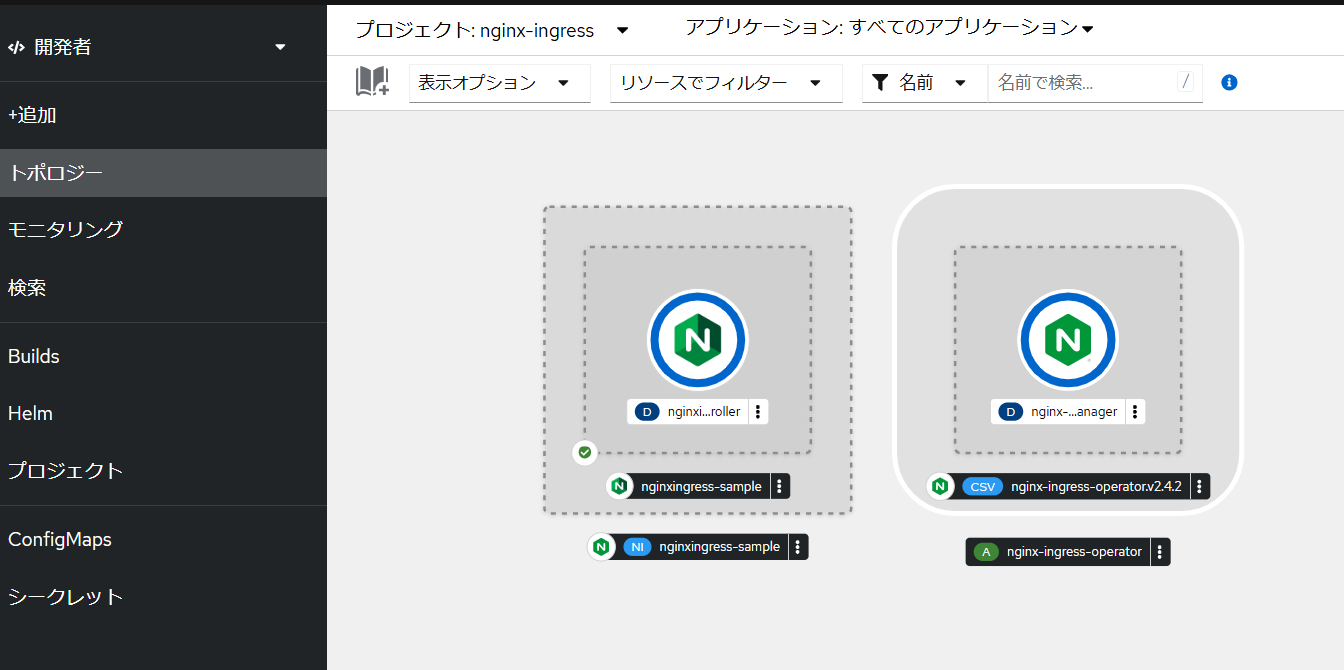

スクリーンショット 2024-12-21 191709.png
metadataがデフォルト設定だとnginx-ingressというPJ上に作成されます。

TransportServerを作成する

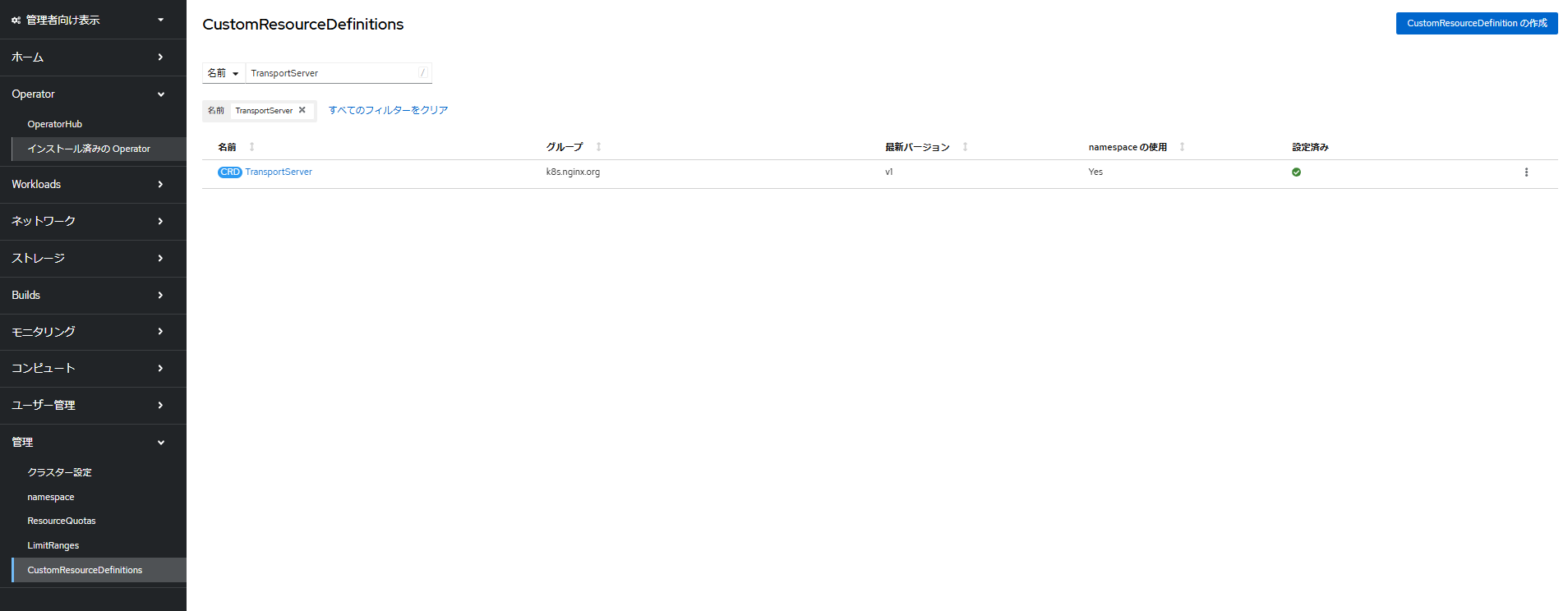

CustomResourceDefinitionsでTransportServerと検索して進みます。

インスタンスからTransportServerの作成へと進みます。
YAMLを以下のように設定してください。

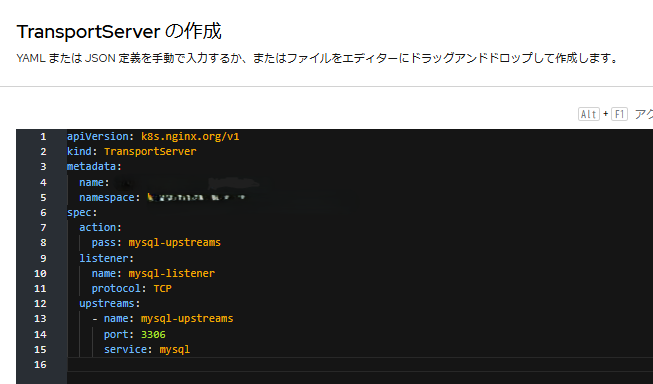

ダウンロード 5.png

namespaceはMySQLがあるところを指定してください。別のnamespaceを設定するとルーティングが失敗します。

これにより先ほど作成したリスナーに来た通信をMySQLにルーティングすることができます。

TransportServerの詳しい設定値は以下を参照してください。
https://docs.nginx.com/nginx-ingress-controller/configuration/transportserver-resource/

接続先Serviceの取得

以下のコマンドを実行すると、先ほど作成したNginx Ingress ControllerのExternal IPを取得できます。

oc get -n nginx-ingress svc

External IP例:aaaaaaaaaaaa000000a0a00000000aaa-00000000000.ap-northeast-1.elb.amazonaws.com

MySQLへの接続

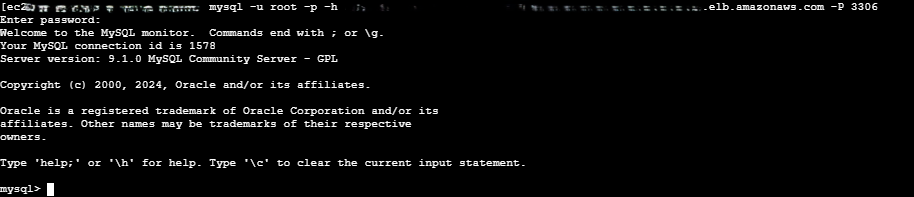

EC2上から先のコマンドで取得したExternal IPに対してMySQLコマンドを実行します。

mysql -u root -p -h aaaaaaaaaaaa000000a0a00000000aaa-00000000000.ap-northeast-1.elb.amazonaws.com
 -P 3306


ログインできました!
これでOpenShift上にあるリソースに対して、OpenShift外のネットワークからのTCP通信をルーティングできたことになります。

おわりに

誰かが役立ててくれれば幸いです!
