投影テクスチャシャドウを実作してみた

##はじめに
この記事の作成は「いけにえと雪のセツナ」グラフィック解説（第2回・グラフィック効果編）を参考させていただきます

非常に勉強になりました

今回は参考記事内容の一つ、投影テクスチャシャドウについて実作してみたいと思います

##シャドウマップ作成

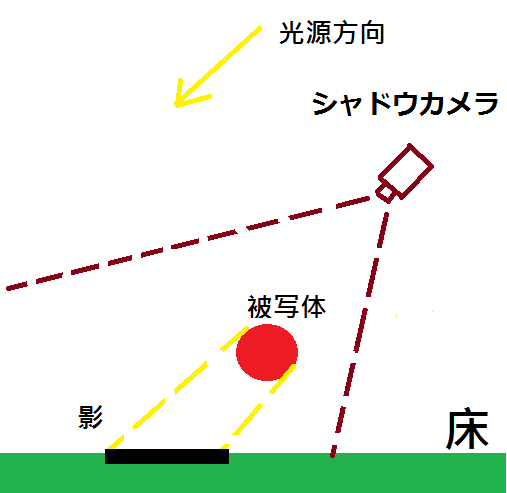

まず、シャドウカメラを生成して、光源と同じ方向を設置する(光視点と考えればいい
Culling Maskを弄って、被写体だけ写せるように
そのあとシャドウカメラのtargetTextureを指定する。
その指定されたRenderTextureは、後に投影テクスチャシャドウが参照するシャドウマップです

##SetReplacementShader
シャドウマップに描き込むカラーは影の色だけで
そのため、一々被写体のmaterialを切り替えるのも面倒な作業

なにかいい方法ありますかと調べたら
SetReplacementShader まんま願いをかなえてくれそうです

SetReplacementShader
SetReplacementShaderをシンプルに考えると、shader versionのoverrideみたいなもの

SetReplacementShader第2引数が指定したタグを判断条件
差し替えるShaderとmaterial指定したShader　タグの値が同じなら
そのまま置き換える

例として　シーンの中にCubeとSphereがいる
それぞれ別のshaderを使用する

DemoForShaderReplace.cginc

 #ifndef _DEMO_FOR_SHADERREPLACE
 #define _DEMO_FOR_SHADERREPLACE
 #include "UnityCG.cginc"
 struct appdata
 {
	float4 vertex : POSITION;
	float2 uv : TEXCOORD0;
 };
 struct v2f
 {
	float2 uv : TEXCOORD0;
	float4 vertex : SV_POSITION;
 };
 sampler2D _MainTex;
 float4 _MainTex_ST;
 v2f vert (appdata v)
 {
	v2f o;
	o.vertex = UnityObjectToClipPos(v.vertex);
	o.uv = TRANSFORM_TEX(v.uv, _MainTex);
	return o;
 }
 fixed4 frag (v2f i) : SV_Target
 {
	return tex2D(_MainTex, i.uv);
 }
 #endif //_DEMO_FOR_SHADERREPLACE

DemoSphere.shader

Shader "Unlit/DemoSphere"
{
	Properties
	{
		_MainTex ("Texture", 2D) = "white" {}
	}
	SubShader
	{
		Tags { "RenderType"="Opaque" "Name"="Sphere" }
		LOD 100
	Pass
	{
		CGPROGRAM
		#pragma vertex vert
		#pragma fragment frag

		#include "DemoForShaderReplace.cginc"
		ENDCG
	}
}

DemoCube.shader

Shader "Unlit/DemoCube"
{
	Properties
	{
		_MainTex ("Texture", 2D) = "white" {}
	}
	SubShader
	{
		Tags { "RenderType"="Opaque" "Name"="Cube" }
		LOD 100
	    Pass
	    {
		    CGPROGRAM
		    #pragma vertex vert
		    #pragma fragment frag

		    #include "DemoForShaderReplace.cginc"
		    ENDCG
	    }
    }

}

二つのshaderはほぼ同じですが、唯一の差別はカスタムタグ Name の値が違う

次は差し替えるshader

DemoReplace.shader

Shader "Unlit/DemoReplace"
{
	SubShader
	{
		Tags { "Name"="Cube" }
	    Pass
	    {
		    CGPROGRAM
		    #pragma vertex vert
		    #pragma fragment frag_Replace

		    #include "DemoForShaderReplace.cginc"

		    fixed4 frag_Replace (v2f i) : SV_Target
		    {
			    return fixed4(1,0,0,1);
		    }
		    ENDCG
	    }
    }

    SubShader
    {
	    Tags { "Name"="Sphere" }

	    Pass
	    {
		     CGPROGRAM
		     #pragma vertex vert
		     #pragma fragment frag_Replace

		     #include "DemoForShaderReplace.cginc"

		     fixed4 frag_Replace (v2f i) : SV_Target
		     {
			    return fixed4(0,1,0,1);
		     }
		     ENDCG
	    }
    }

}

差し替えるshaderはカスタムタグ Name ごとに
別々の差し替えたい描画を定義する
例はCubeを赤に　Sphereを緑に

最後は　camera.SetReplacementShader 呼び出す

Camera.main.SetReplacementShader (Shader.Find("Unlit/DemoReplace"), "Name");

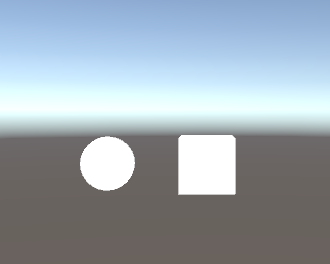

結果

##シャドウマップ参照
床に影を映る、そのため
先ずシャドウマップのどこに参照すればいいを知ることが必要

シャドウマップはシャドウカメラ(光視点)で写せる結果
なら床もシャドウカメラ(光視点)で写せ、その描画された位置を参照すればいい

メインカメラでシャドウカメラに描画された位置を求めるには
シャドウカメラのビュー行列とプロジェクション行列が必要

Matrix4x4 view = shadowCamera.worldToCameraMatrix;
Matrix4x4 proj = GL.GetGPUProjectionMatrix (shadowCamera.projectionMatrix, true);
Shader.SetGlobalMatrix("_ProjectionViewProj", proj*view);

二つの行列を掛ける その結果をshaderに伝えて
最後にshaderで計算

Shader "Shadow/ProjectionShadowGround"
{
	Properties
	{
		_MainTex ("Texture", 2D) = "white" {}
	}
	SubShader
	{
		Tags { "RenderType"="Opaque" }
		LOD 100
	Pass
	{
		CGPROGRAM
		#pragma vertex vert
		#pragma fragment frag

		#include "UnityCG.cginc"

		struct appdata
		{
			float4 vertex : POSITION;
			float2 uv : TEXCOORD0;
		};

		struct v2f
		{
			float2 uv : TEXCOORD0;
			float4 uv_shadow : TEXCOORD1;
			float4 vertex : SV_POSITION;
		};

		sampler2D _MainTex;
		float4 _MainTex_ST;

		sampler2D _ProjectionShadowMap;
		float4x4  _ProjectionViewProj;

		v2f vert (appdata v)
		{
			v2f o;
			o.vertex = UnityObjectToClipPos(v.vertex);
			o.uv = TRANSFORM_TEX(v.uv, _MainTex);

			float4 world = mul (unity_ObjectToWorld, v.vertex);
			float4 pos = mul (_ProjectionViewProj, world);
			o.uv_shadow = ComputeScreenPos (pos);
			return o;
		}

		fixed4 frag (v2f i) : SV_Target
		{
			fixed4 col = tex2D(_MainTex, i.uv);

			fixed4 shadow = tex2D(_ProjectionShadowMap, (i.uv_shadow/i.uv_shadow.w).xy);

			return lerp(col, shadow, shadow.a);
		}
		ENDCG
	}
}

}

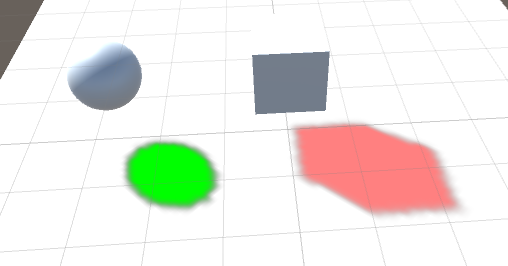

結果

##リポジトリ
github
