ラズパイNAPT経由でsubnetのPostgreSQLサーバーにアクセスする

Last updated at Posted at 2023-11-22

この記事について

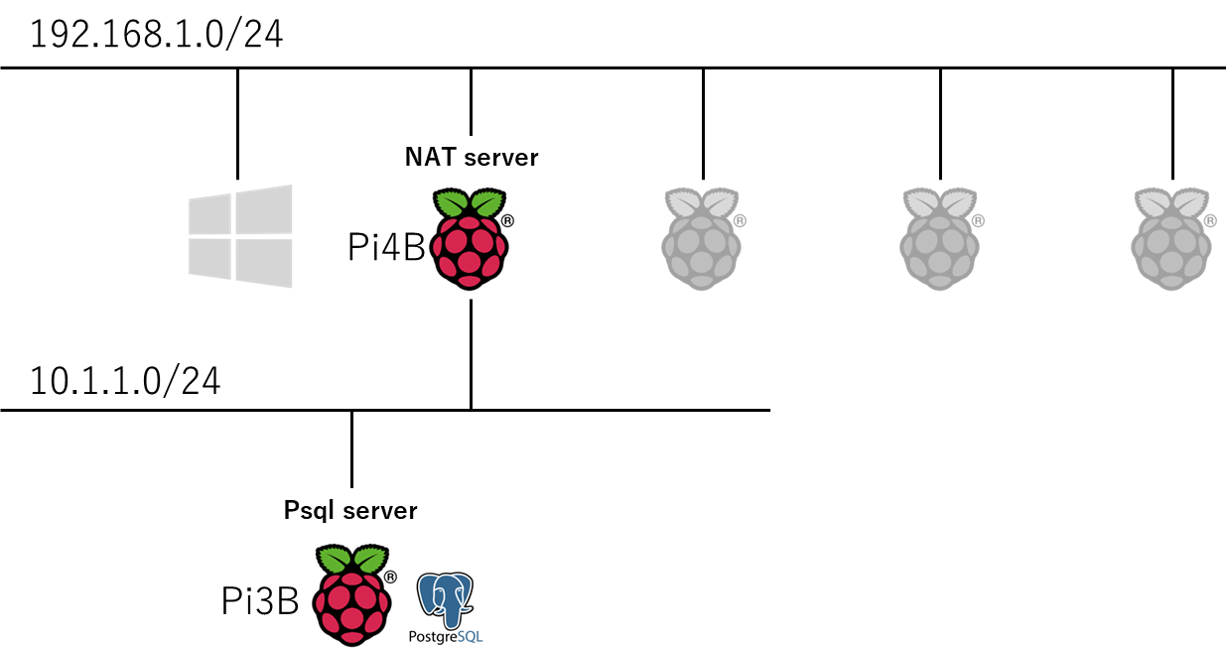

図のようなNetworkを作ることになり、ラズパイNAPT(NATサーバー)とラズパイPostgreSQLサーバーを構築しました。

構築手順の備忘録として記事を作成します。

(なお、Pi4BでNATサーバー、Pi3B(+)でPostgreSQLサーバーを立てたのは利用者の都合です)

環境・設定

OSイメージ作成時に、NATサーバーとPostgreSQLサーバーに同一の公開鍵を埋め込みます。

NATサーバー

Raspberry Pi： Raspberry Pi 4 Model B Rev 1.2
OS： Raspberry Pi OS Lite 64-bit (Debian GNU/Linux 12 (bookworm))
hostname： MyNAT
static ip public subnet： 192.168.1.100
static route / dns public subnet： 192.168.1.1
static ip private subnet： 10.1.1.1
static route / dns private subnet： 10.1.1.1
NAPT Port： 11111

PostgreSQLサーバー

Raspberry Pi： Raspberry Pi 3 Model B Plus Rev 1.3
OS： Raspberry Pi OS Lite 64-bit (Debian GNU/Linux 11 (bullseye))
hostname： MyPsql
DB： PostgreSQL-15
static ip private subnet： 10.1.1.11
PostgreSQL Port： 5432

NATサーバー構築

インストール

#アップデート
sudo apt update
sudo apt -y upgrade

#python関連インストール
sudo apt install -y python3-dev python3-pip 　

#dns、ntp、iptables他インストール
sudo apt install -y dnsmasq ntp iptables iptables-persistent postfix　git

sudo apt update
sudo reboot

Private subnetのdhcp設定

/etc/dnsmasq.conf
domain-needed
# Never forward addresses in the non-routed address spaces.
bogus-priv
no-dhcp-interface=wlan0
interface=eth0
dhcp-range=10.1.1.11,10.1.1.20,255.255.255.0,24h

自動起動有効化してスタートします。

sudo systemctl enable dnsmasq
sudo systemctl start dnsmasq

ntp設定

/etc/ntpsec/ntp.conf
#追加
pool 192.168.1.1 iburst
pool ntp.nict.jp iburst
・
・
・
#アンコメント・追加
restrict default kod nomodify nopeer noquery limited
restrict 10.1.1.0 mask 255.255.255.0 kod nomodify nopeer notrap

自動起動有効化してスタートします。

sudo systemctl enable ntp
sudo systemctl start ntp

eth0 ip固定

Debian12版はNetworkManagerが標準なのでそのまま使用します。
NetworkManagerが初期設定する"Wired connection 1"が煩わしいので"eth0"に変更します。

sudo nmcli connection add type ethernet ifname eth0 con-name eth0 autoconnect yes
sudo nmcli c delete Wired\ connection\ 1

Private subnetに接続するeth0のipを固定しipv6は無効化します。

sudo nmcli connection modify eth0 ipv4.method manual ipv4.addresses 10.1.1.1/24 ipv6.method disabled

filetr設定

初期化
sudo iptables -F
sudo iptables -X
sudo iptables -P INPUT DROP
sudo iptables -P FORWARD DROP
sudo iptables -P OUTPUT ACCEPT
INPUT
sudo iptables -A INPUT -i lo -j ACCEPT
sudo iptables -A INPUT -d 127.0.0.0/8 ! -i lo -j REJECT --reject-with icmp-port-unreachable
sudo iptables -A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A INPUT -s 192.168.1.0/24 -i wlan0 -p udp -m udp --dport 53 -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.0/24 -i eth0 -p udp -m udp --dport 53 -j ACCEPT
sudo iptables -A INPUT -s 192.168.1.1/32 -p udp -m udp --dport 123 -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.0/24 -i eth0 -p udp -m udp --dport 123 -j ACCEPT
sudo iptables -A INPUT -s 192.168.1.0/24 -p tcp -m state --state NEW -m tcp --dport 22 --tcp-flags FIN,SYN,RST,ACK SYN -m hashlimit --hashlimit-upto 1/min --hashlimit-burst 10 --hashlimit-mode srcip --hashlimit-name t_sshd --hashlimit-htable-expire 120000 -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.0/24 -p tcp -m state --state NEW -m tcp --dport 22 --tcp-flags FIN,SYN,RST,ACK SYN -m hashlimit --hashlimit-upto 1/min --hashlimit-burst 10 --hashlimit-mode srcip --hashlimit-name t_sshd --hashlimit-htable-expire 120000 -j ACCEPT
sudo iptables -A INPUT -s 192.168.1.0/24 -p icmp -m icmp --icmp-type 8 -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.0/24 -p icmp -m icmp --icmp-type 8 -j ACCEPT
sudo iptables -A INPUT -m limit --limit 5/min -j LOG --log-prefix "iptables denied: " --log-level 7
sudo iptables -A INPUT -j REJECT --reject-with icmp-port-unreachable
FORWARD
sudo iptables -A FORWARD -i eth0 -o wlan0 -j ACCEPT
sudo iptables -A FORWARD -i wlan0 -o eth0 -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -d 10.1.1.11/32 -p tcp -m tcp --dport 5432 -j ACCEPT
sudo iptables -A FORWARD -m state --state RELATED,ESTABLISHED -j ACCEPT

ipv4のforward設定を永続化します。

/etc/sysctl.conf修正
sudo sed -i "s/#net.ipv4.ip_forward=1/net.ipv4.ip_forward=1/g" /etc/sysctl.conf
sudo sysctl -p

NAT/NAPT設定

Public subnetでPort 11111にアクセスするとPrivate subnetのPort 5432に転送するNAPTを設定します。

PREROUTING
sudo iptables -t nat -A PREROUTING -d 192.168.1.100/32 -p tcp -m tcp --dport 11111 -j DNAT --to-destination 10.1.1.11:5432
POSTROUTING
sudo iptables -t nat -A POSTROUTING -o wlan0 -j MASQUERADE
sudo iptables -t nat -A POSTROUTING -d 10.1.1.11/32 -p tcp -m tcp --dport 5432 -j SNAT --to-source 10.1.1.1

filter/NAT/NAPT反映

sudo service netfilter-persistent reload
sudo service netfilter-persistent save
sudo sh -c "iptables-save >/etc/iptables.ipv4.filter"
sudo sh -c "iptables-save >/etc/iptables.ipv4.nat"

ssh config設定

NATからsubnetのPostgreSQLがインストールされているhostへのssh接続を簡略化します。

./.ssh/config
#login先のhostname
Host MyPsql
  HostName 10.1.1.11
  #自分のusername
  User user
  Port 22
  #自分の秘密鍵のPATH
  IdentityFile ~/.ssh/My_pem.pem
  TCPKeepAlive yes
  IdentitiesOnly yes

/.sshに秘密鍵を設置し権限変更します。

sudo chmod 600 ~/.ssh/My_pem.pem

PostgreSQLサーバー構築

ラズパイNATサーバーとethernet接続する前にインターネット接続して以下を設定します。

インストール

#アップデート
sudo apt update
sudo apt -y upgrade

#python関連インストール
sudo apt install -y python3-dev python3-pip

#iptables他インストール
sudo apt install -y iptables iptables-persistent postfix git

sudo apt update
sudo reboot

PostgreSQL-16インストール

構築時点(2023.11.17)のlatest版15(2024.04.15時点でpgdg.listのlatestは16になります)をインストールしました。Debian11のapt/source.listは最新がPostgreSQL-13なのでlistにリポジトリを追加します。

#依存関係インストール
sudo apt install wget curl gnupg2 -y

#ファイルリポジトリ構成作成
sudo sh -c 'echo "deb http://apt.postgresql.org/pub/repos/apt $(lsb_release -cs)-pgdg main" > /etc/apt/sources.list.d/pgdg.list'

#リポジトリ署名keyインポート
wget --quiet -O - https://www.postgresql.org/media/keys/ACCC4CF8.asc | sudo apt-key add -

#インストール
sudo apt update
sudo apt -y install postgresql

postgresql.conf設定

listen addressを開放します。(ip範囲固定の方法が分からなかったので要確認)

sudo sed -i "s/#listen_addresses = 'localhost'/listen_addresses = '\*'/g" /etc/postgresql/16/main/postgresql.conf

postgres user password変更

ラズパイのpostgres userのpasswordを変更します。

sudo passwd postgres

New password: your password
Retype new password: your password
passwd: password updated successfully

postgresの中のpostgres userのpassword変更
"alter role postgres with password 'your password';"でyour passwordを認証するalter roleを作成します。

su - postgres
postgres@MyPsql:~$ psql
・
・
postgres=# alter role postgres with password 'your password';

postgresサーバーから出てuserに戻ります。

postgres=# \q
postgres@MyPsql:~$ exit
logout

pg_hba.conf設定

NATサーバーのsubnetからのアクセスを許可します 。

echo "host all all 10.1.1.0/24 md5" | sudo tee -a /etc/postgresql/16/main/pg_hba.conf

設定の反映

/etc/init.d/postgresql restart

passwordを求められるので変更したパスワードを入力します。

Restarting postgresql (via systemctl): postgresql.service==== AUTHENTICATING FOR org.freedesktop.systemd1.manage-units ===
Authentication is required to restart 'postgresql.service'.
Authenticating as: ,,, (user)
Password: your password
==== AUTHENTICATION COMPLETE ===

eth0 ip固定

Debian11版はdhcpcdが標準なのでそのまま使用します。

/etc/dhcpcd.conf
#追加
interface eth0
static ip_address=10.1.1.11/24
static routers=10.1.1.1
static domain_name_servers=10.1.1.1 8.8.8.8

ipv6は無効化します。

sudo sed -i "s/rootwait/ipv6.disable=1 rootwait/g" /boot/cmdline.txt

filetr設定

listen addressがanyなのでfilterを設定します。

初期化
sudo iptables -F
sudo iptables -X
sudo iptables -P INPUT DROP
sudo iptables -P FORWARD DROP
sudo iptables -P OUTPUT ACCEPT
INPUT
sudo iptables -A INPUT -i lo -j ACCEPT
sudo iptables -A INPUT -d 127.0.0.0/8 ! -i lo -j REJECT --reject-with icmp-port-unreachable
sudo iptables -A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.1/32 -i eth0 -p udp -m udp --dport 53 -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.1/32 -i eth0 -p udp -m udp --dport 123 -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.1/32 -p tcp -m state --state NEW -m tcp --dport 22 --tcp-flags FIN,SYN,RST,ACK SYN -m hashlimit --hashlimit-upto 1/min --hashlimit-burst 10 --hashlimit-mode srcip --hashlimit-name t_sshd --hashlimit-htable-expire 120000 -j ACCEPT
sudo iptables -A INPUT -s 10.1.1.1/32 -p icmp -m icmp --icmp-type 8 -j ACCEPT
sudo iptables -A INPUT -m limit --limit 5/min -j LOG --log-prefix "iptables denied: " --log-level 7
sudo iptables -A INPUT -j REJECT --reject-with icmp-port-unreachable
設定を反映
sudo service netfilter-persistent reload
sudo service netfilter-persistent save
sudo sh -c "iptables-save >/etc/iptables.ipv4.filter"

timesyncd設定・再起動

sudo sed -i "s/#NTP=/NTP=10.1.1.1/g" /etc/systemd/timesyncd.conf
sudo systemctl restart systemd-timesyncd
sudo reboot

動作確認

NATサーバーとPostgreSQLサーバーを起動してethernetケーブルで接続し、NATサーバーからPostgreSQLサーバーにsshログインできることを確認します。

user@MyNAT:~ $ ssh MyPsql

Linux MyPsql 6.1.21-v8+ #1642 SMP PREEMPT Mon Apr 3 17:24:16 BST 2023 aarch64

The programs included with the Debian GNU/Linux system are free software;
the exact distribution terms for each program are described in the
individual files in /usr/share/doc/*/copyright.

Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent
permitted by applicable law.
Last login: Thu Nov 23 00:22:51 2023 from 10.1.1.1
user@MyPsql:~ $

PostgreSQLサーバーでpostgresql.serviceが起動していることを確認します。

user@MyPsql:~ $ sudo systemctl status postgresql

● postgresql.service - PostgreSQL RDBMS
Loaded: loaded (/lib/systemd/system/postgresql.service; enabled; vendor preset: enabled)
Active: active (exited) since Thu 2023-11-23 00:28:31 JST; 53min ago
Process: 25879 ExecStart=/bin/true (code=exited, status=0/SUCCESS)
Main PID: 25879 (code=exited, status=0/SUCCESS)
CPU: 5ms

Nov 23 00:28:31 MyPsql systemd[1]: Starting PostgreSQL RDBMS...
Nov 23 00:28:31 MyPsql systemd[1]: Finished PostgreSQL RDBMS.

NATサーバーからpostgresql.serviceへアクセス可能なことも確認します。

user@MyNAT:~ $ nc -v -w 1 10.1.1.11 -z 5432

10.1.1.11: inverse host lookup failed: Unknown host
(UNKNOWN) [10.1.1.11] 5432 (postgresql) open

最後にNATサーバーとPostgreSQLサーバと同一セグメントに接続したWindowsPCからNAPTでPostgreSQLへアクセス可能なことを確認します。

PS C:\Users\MyAccount> Test-NetConnection  192.168.1.100  -port 11111

ComputerName : 192.168.1.100
RemoteAddress : 192.168.1.100
RemotePort : 11111
InterfaceAlias : Wi-Fi 2
SourceAddress : 192.168.1.5
TcpTestSucceeded : True

ラズパイPrivate subnetに構築したPostgreSQLサーバーにNAPT経由で指定セグメントからアクセスできることが確認できました。
