2.0 境界条件の設定

Last updated at Posted at 2022-01-04

トップページはこちらです。

解析内容

使用ファイル
bar-2.stp
単位
mm-ton
材料物性値
ベリリウム銅
縦弾性係数:E=130300 [MPa]
ポアソン比:ν=0.343

荷重状態
 a) 面:圧力 0.5 [MPa]
 b) 面:荷重 0.5 [MPa]
     面積が 0.5mm×3mm = 1.5 mm^2 のため、面全体では 0.75 [N]
 c) 線:荷重 0.417 [N/mm]
     長さが 3mm のため、線全体では1.251 [N]
     ただし、PrePoMaxにはこの設定をする機能が無い。
 d) 点:荷重 1.25[N]
 e) 点:変位 Dy=0.1 [mm]

『SALOME-Mecaの使用法解説』では a) から e) まで順番に切り替えていましたが、ここではc)を除く全てを同時に設定します。

形状の読込

PrePoMaxの新規起動または新規作業開始をしてください。
unit system:mm,ton,s,℃ に設定してください。
bar-2.stpをインポートしてください。
オブジェクト・ブラウザのGeometryタブのツリーにSolid_part-1が作成され、グラフィック・パネルには部品が表示されます。

メッシュ作成

Solid_part-1にCreate Meshを実行してメッシュを生成してください。

材料物性値の設定

新しい Material Model を作ってください。

 FE ModelタブのツリーのMaterialsの右クリックメニューのCreate。
 メニューバーの場合はProperty→Material→Create。

 Material name = Cu
 Material model
  Elastic
   Data
   Young's modulus = 130300 MPa
   Poisson’s ratio = 0.343

セクションの設定をしてください。

 FE ModelタブのツリーのSectionsの右クリックメニューのCreate。
 メニューバーの場合はProperty→Section→Create。

 Type = Solid section
 Properties
 Name = Solid_selection-1 (デフォルトのまま)
 Material = Cu
 Region type = Part name
 Part = Solid_part-1

ツリーのSectionsの下にSolid_selection-1が表示されます。

≪Material Library への新規登録≫

Material Library へ新規登録するには以下の操作をしてください。

ツリーのMaterialsを選択状態にして右クリックメニューからMaterial Libraryを選択状態してください。
メニューバーの場合はProperty→Material→Material Libraryです。

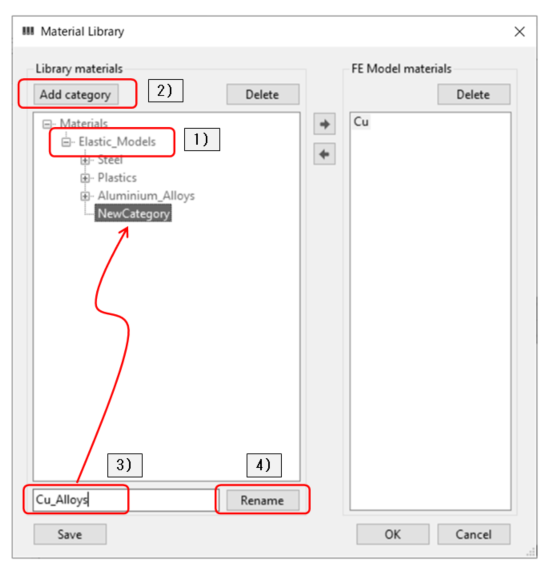

Material Libraryの画面が表示されます。

1) Elastic_Modelsを選択状態にしてください。
2) 「Add category」を左クリックしてください。
3) Cu_Alloys と入力してください。
4) 「Rename」を左クリックしてください。

5) Cu_Alloysを選択状態にしてください。
6) Cuを選択状態にしてください。
7) 「←」を左クリックしてください。

8) ツリーを確認してください。
9) 「Save」を左クリックしてください。
10) 「OK」を左クリックしてください。

解析設定

解析ステップを新規作成してください。

 FE ModelタブのツリーのStepsの右クリックメニューのCreate。
 メニューバーの場合はStep→Step→Createです。

 Type = Static step
 Properties
 Name = Step-1 (デフォルトのまま)
 Solver = Default (デフォルトのまま)
 Nlgeom = Off (デフォルトのまま)
 Incrementation = Default (デフォルトのまま)


固定する面を作成してください。

 FE ModelタブのツリーのStep-1/BCsの右クリックメニューのCreate。
 メニューバーの場合はStep→BC→Createです。

 Type = Fixed
 Properties
 Name = Fixed-1 (デフォルトのまま)
 Region type = Selection (デフォルトのまま)
 Surfaces, edges and vertices
  ⇒ 面の選択
 「OK」を左クリック

荷重部の作成
設定する場所を下記に示します。PrePoMaxには線荷重の機能がありません。

≪面:圧力≫
FE ModelタブのツリーのStep-1/Loadsの右クリックメニューのCreate。
メニューバーの場合はStep→Load→Create。
  Type = Pressure
 Properties
  Name = Pressure-1 (デフォルトのまま)
  Region type = Selection (デフォルトのまま)
    Surfaces, edges and vertices としてグラフィック・パネルで選択
  Pressure = 0.5 MPa
  Color = Royal Blue (デフォルトのまま)

≪面:荷重≫
FE ModelタブのツリーのStep-1/Loadsの右クリックメニューのCreate。
メニューバーの場合はStep→Load→Create。
  Type = Surface traction
 Properties
  Name = Surface_traction-1 (デフォルトのまま)
  Region type = Selection (デフォルトのまま)
    Surfaces, edges and vertices としてグラフィック・パネルで選択
  F1 = 0 N
  F2 = 0.75 N
  F3 = 0 N
  Magnitude =0.75 N (自動計算)
  Color = Royal Blue (デフォルトのまま)

≪点:荷重≫
FE ModelタブのツリーのStep-1/Loadsの右クリックメニューのCreate。
メニューバーの場合はStep→Load→Create。
  Type = Concentrated force
 Properties
  Name = Concentrated_force-1 (デフォルトのまま)
  Region type = Selection (デフォルトのまま)
    Surfaces, edges and vertices としてグラフィック・パネルで選択
  F1 = 0 N
  F2 = 1.25 N
  F3 = 0 N
  Magnitude =1.25 N (自動計算)
  Color = Royal Blue (デフォルトのまま)

≪点:変位≫
FE ModelタブのツリーのStep-1/BCsの右クリックメニューのCreate。
メニューバーの場合はStep→BC→Create。
 Type = Displacement/Rotation
 Properties
 Name = Displacement_rotation-1 (デフォルトのまま)
 Region type = Selection (デフォルトのまま)
    Surfaces, edges and vertices としてグラフィック・パネルで選択
 U1 = Unconstrained
 U2 = 0.1 mm
 U3 = Unconstrained
 UR1 = Unconstrained
 UR2 = Unconstrained
 UR3 = Unconstrained
 Color = Lime (デフォルトのまま)

≪ファイル保存≫
いったんファイルを保存してください。名前は任意ですが、ここでは02_00フォルダーの02_00.pmxファイルとしました。

ソルバー計算

ソルバー計算を実施してください。

結果の表示

表示例を示します。
