こんにちは、長岡技術科学大学ロボコンプロジェクトの田中です。
今回は、PLCPCB様に基板作成から、PCBA(部品実装)までをしていただいたので、その紹介になります。

JLCPCBとは

JLCPCB（JiaLiChuang PCB）は、中国深センに拠点を置く世界最大級のPCB（プリント基板）製造サービスです。個人から企業まで幅広く利用されており、高品質な基板を低価格かつ短納期で提供しています。

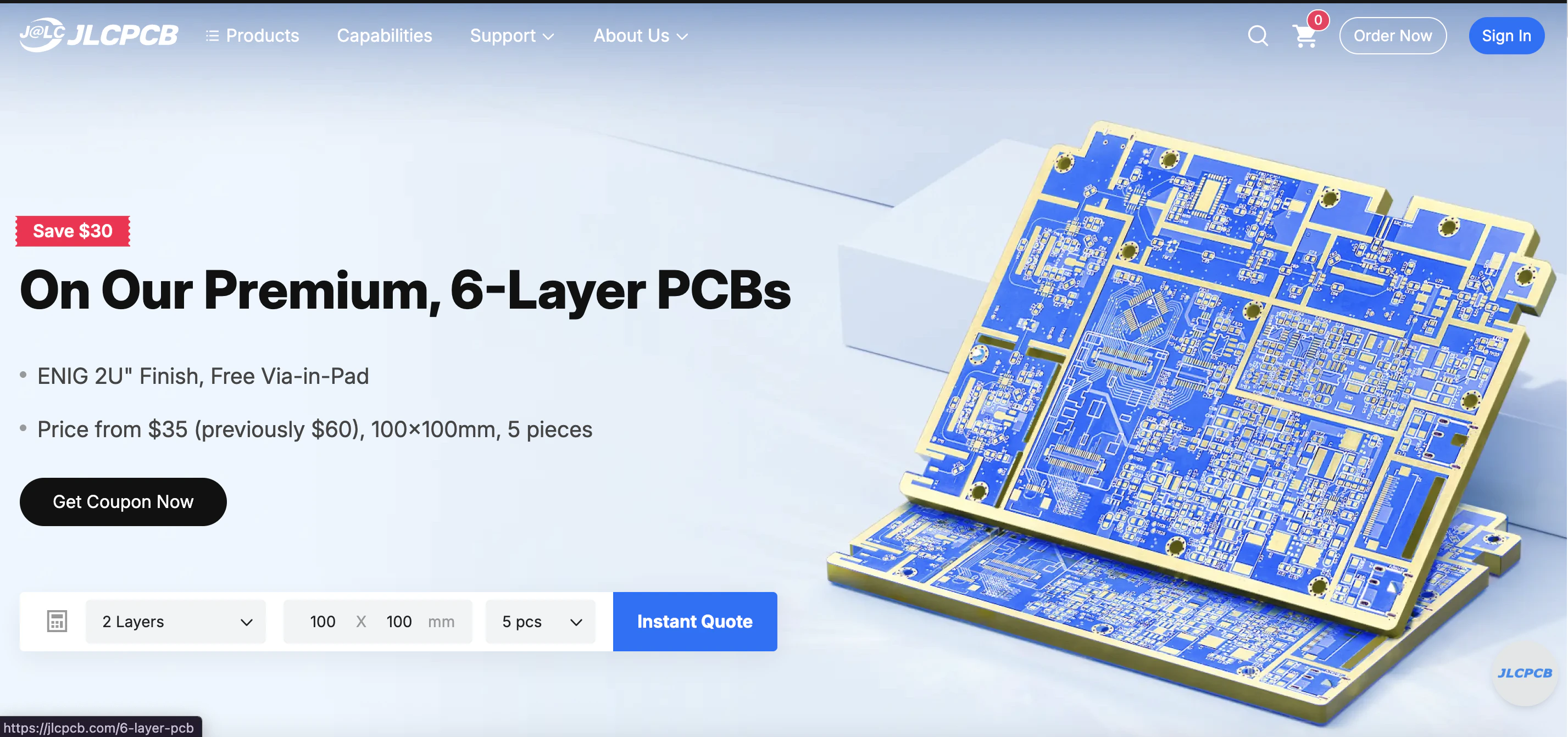

最近WebサイトのUIが変わってカッコよくなりました

PCBA（部品実装）サービスの魅力

PCBAサービスとは

基板製造に加えて、部品の調達から実装（はんだ付け）まで一括で行ってくれるサービスです。自分ではんだ付けする必要がないため、以下のようなメリットがあります。

時間の節約: 部品実装の手間が省ける
高精度: 機械実装による高い精度と信頼性
表面実装部品（SMD）対応: 手はんだが難しい微小部品も実装可能

PCBA対応部品

JLCPCBにはLCSCという提携部品サプライヤーがあり、基本部品（抵抗、コンデンサなど）からICまで幅広く取り扱っています。

LCSC（英語）: https://www.lcsc.com/
特殊なICなどは、設計前にLCSCに在庫があるかどうかを確認しておくといいと思います。

今回作ったもの

今回は、PCBAを1種類+PCBを3種類製造していただきました！

Ethernet2CAN

PCBAをしていただいた基板です。
詳細を説明すると長くなるので割愛しますが、その名の通りEthernetとCAN,CANFDの双方向変換を行うための基板です。

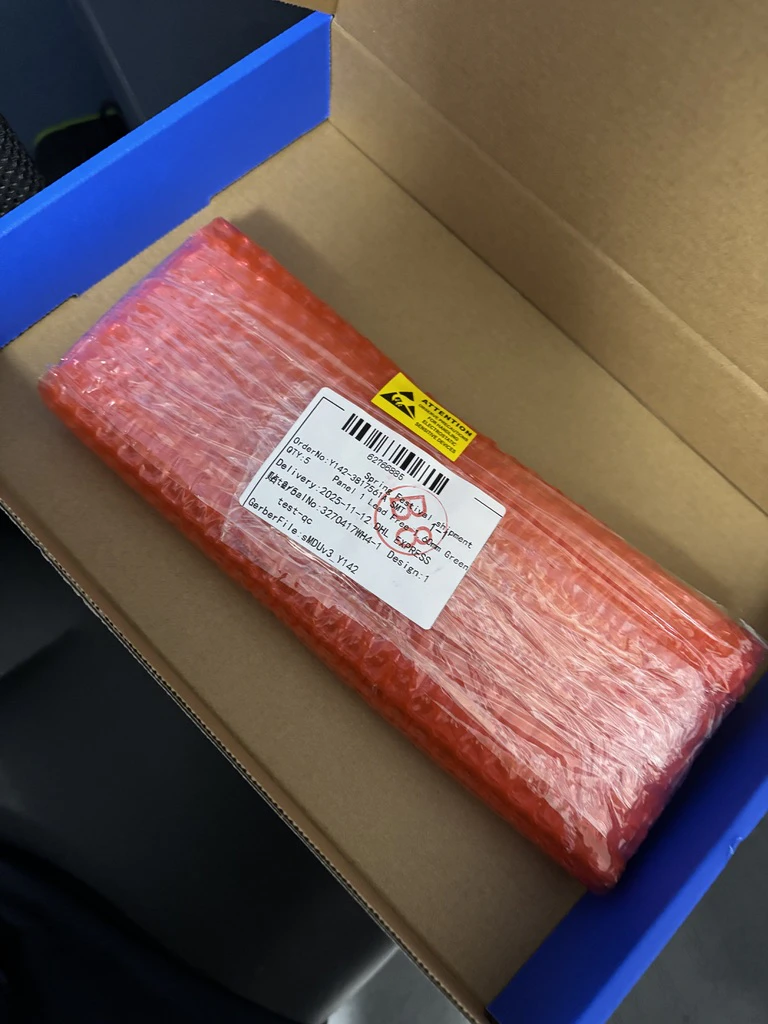

↓実際に届いた時の写真

自分の手でハンダするのは大変+間違えるリスクが高いので、今回はPCBAを利用しました。
~~当たり前ですが、自分でハンダするより綺麗で早いです。~~

発注方法

準備するもの

ガーバーファイル: 基板製造用の設計データ
BOMファイル: 部品表（Bill of Materials）
CPLファイル: 部品配置データ（Centroid Position List）

KiCad、Eagle、Altium Designerなどの主要なPCB設計ツールから出力可能です。

発注手順

1. JLCPCBのサイトにアクセス

英語版: https://jlcpcb.com/JPV/
日本語版: https://jlcpcb.com/jp/

2. ガーバーファイルをアップロード

トップページの「Quote Now」または「今すぐ見積もり」ボタンをクリックし、ZIPファイルにまとめたガーバーファイルをアップロードします。

3. 基板仕様を選択

サイズ: 自動検出されます（手動変更も可能）
層数: 2層、4層など
厚み: 1.6mmが標準
基板色: 緑が標準（他の色も選択可能）
表面仕上げ: HASL（鉛フリー）が一般的

4. PCBAオプションを選択（実装する場合）

「SMT Assembly」のトグルをONにします。

実装面: 片面 or 両面
部品点数: 自動カウント
BOM & CPLファイルをアップロード

5. 部品の確認

アップロードしたBOMファイルに基づいて、JLCPCBの部品ライブラリとマッチングが行われます。不足部品や代替品の提案が表示されるので確認します。

6. 数量と配送方法を選択

数量: 5枚、10枚など（数量が多いほど単価は下がる）
配送方法: DHL、FedEx、OCS、郵便など

7. カートに追加して決済

クレジットカードやPayPalで決済します。アカウント登録が必要ですが、簡単に完了します。

詳しいPCBAの発注手順

PCBAをやってもらうにあたり、いくつか設定しておくべき点があるので書いておきます。

1.Kicadで回路を設計する

下の図のように、kicadで回路を設計します。
ここまでは特段変わったとこはなく、いつも通りです。

2.JLCPCBにデータをアップロードする

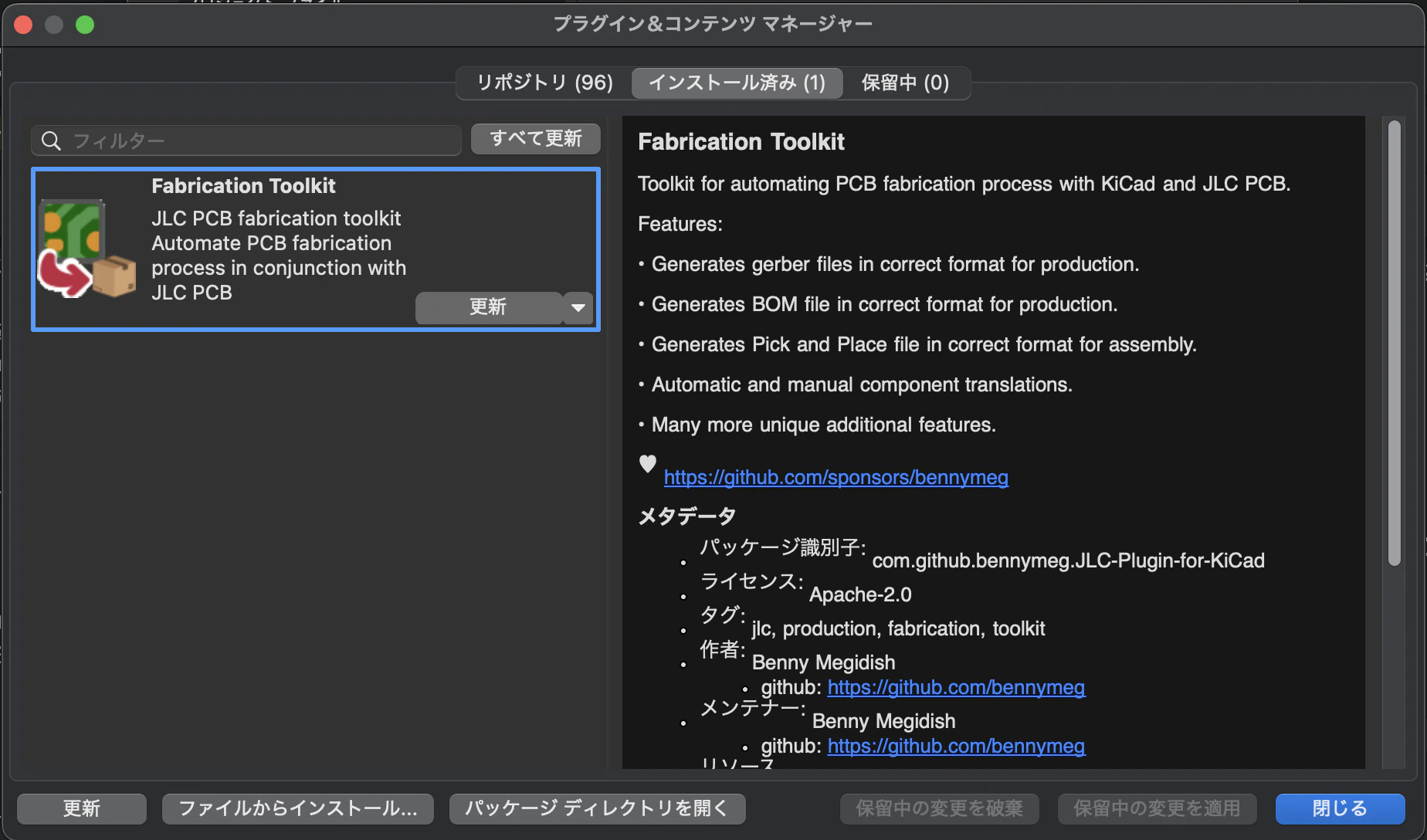

Kicadの場合、プラグインにあるfabrication toolkitという拡張機能を使うのがおすすめです。

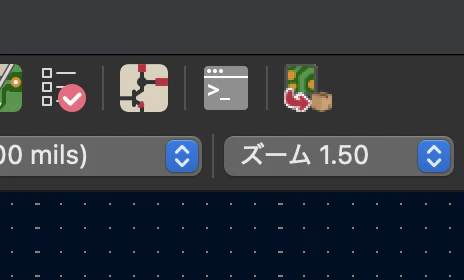

インストールすると、下のようにアイコンが追加されます

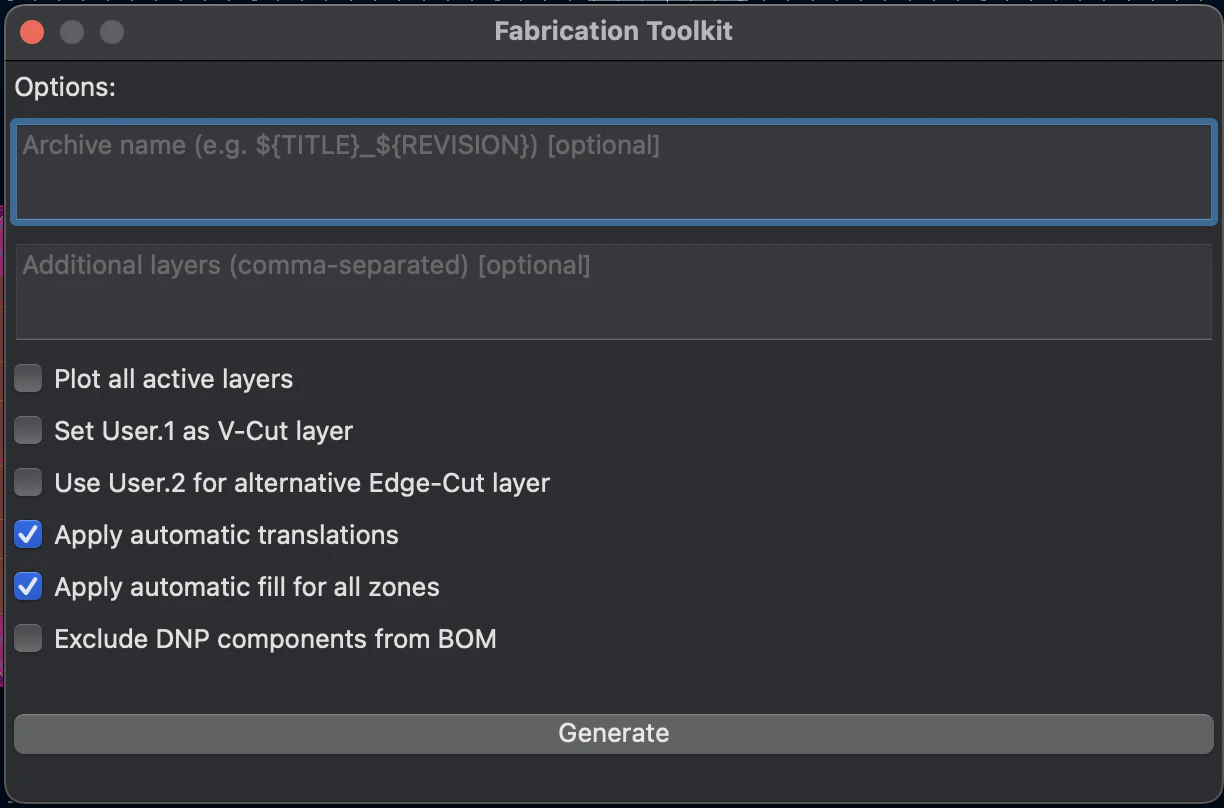

アイコンをクリックするとtoolkitの生成画面に遷移するので、generateを押して発注に必要なファイルを生成します

このとき、特別な設定がない場合、設定を変更する必要はありません。

データのアップロード

発注用ファイルができたらJLCPCBにアップロードします。
生成した"プロジェクト名".zipファイルをドラッグ&ドロップしてアップロードします。
完了するといつもの画面になります。

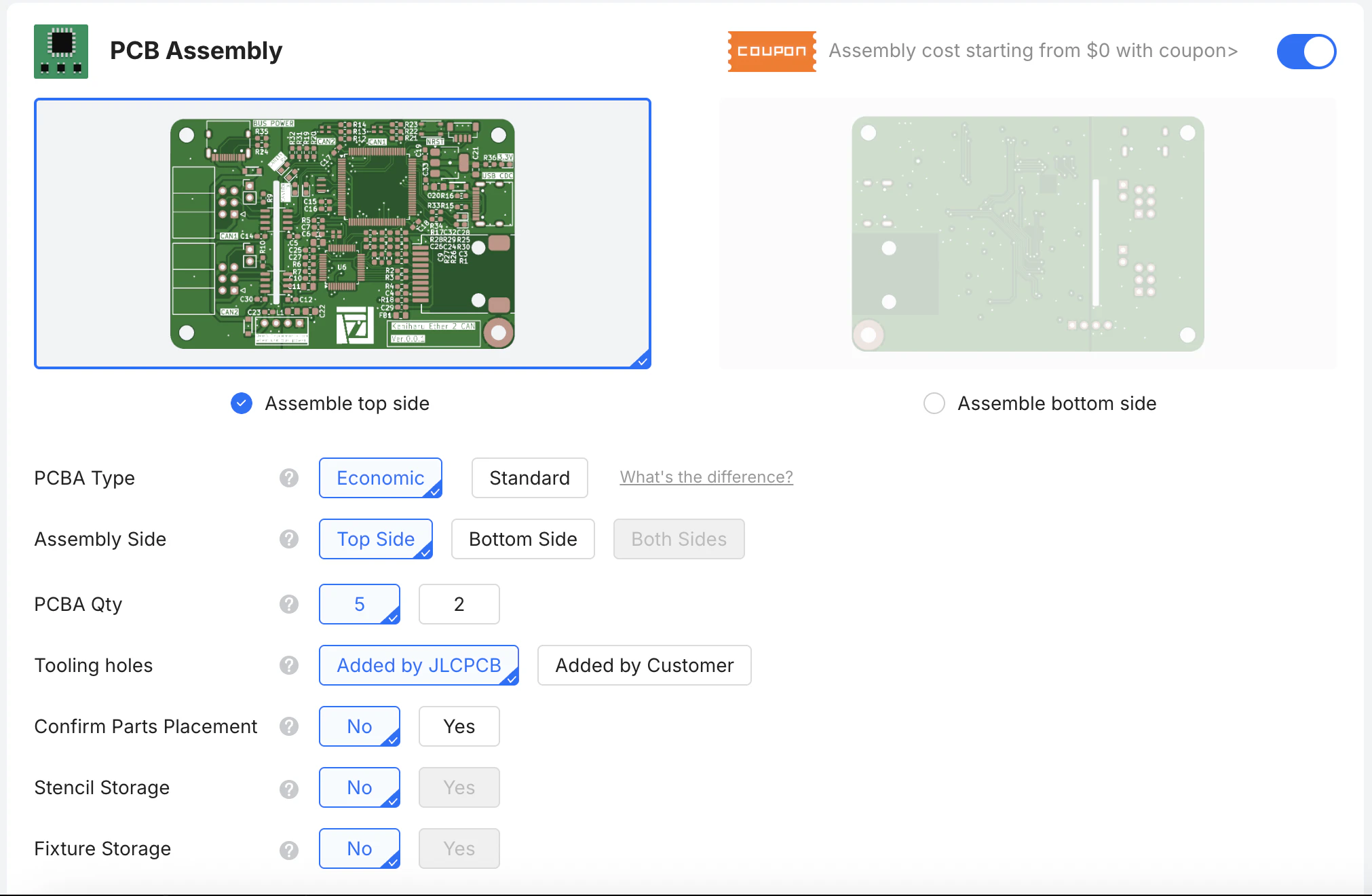

PCBAをする場合、画面下部にあるPCB Assemblyのスイッチをトグルします。

ここの設定は特に変える必要はないです。強いて言えばPCB Qty(PCBA枚数)くらいかな思います。

BOM,CPLファイルのアップロード

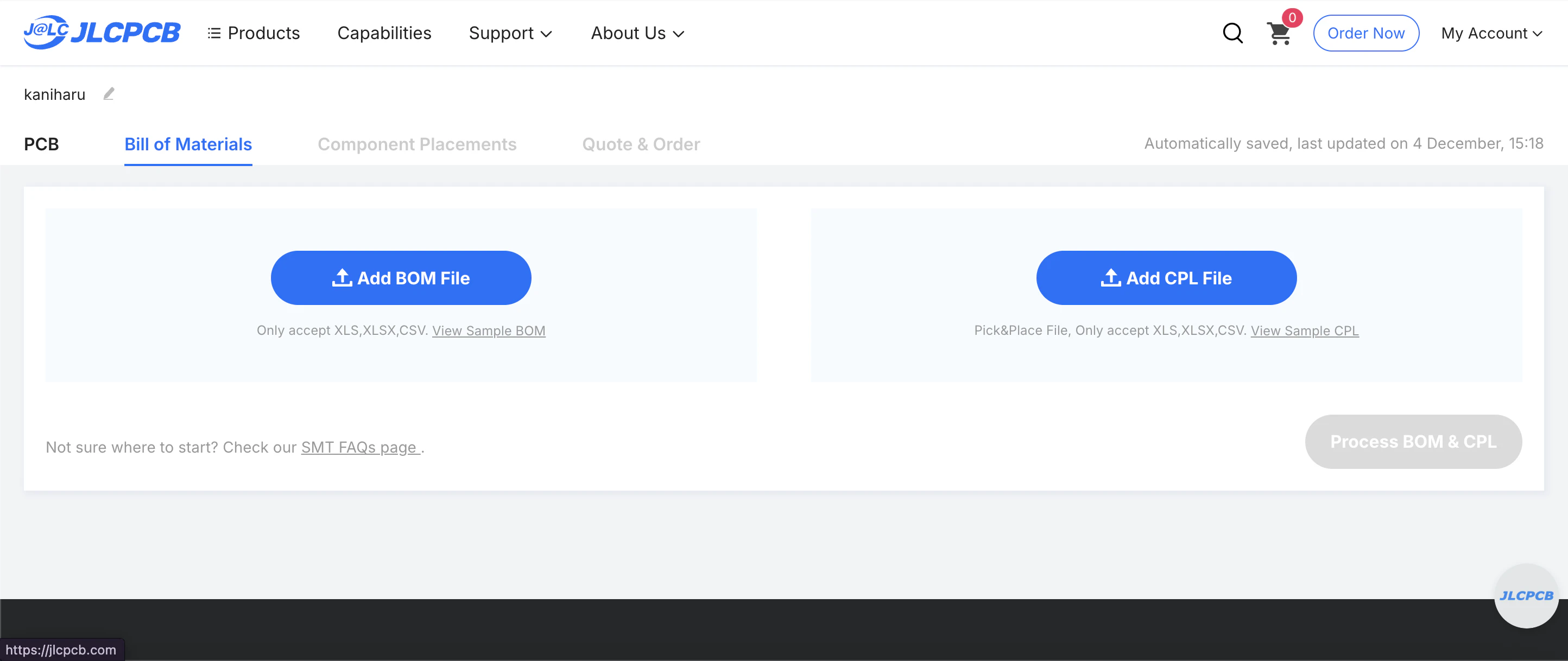

NETXを2回押すと以下のようなBOMファイルとCLPファイルのアップロード画面に遷移します。

kicadにて生成したproductionフォルダの中にbom.csvとposition.csvファイルがあります。bomファイルをAdd BOM Fileに、potisionファイルをAdd CPL Flieにアップロードします。

両方のファイルが正しくアップロードできると、下のProcess BOM & CPLファイルが押せるようになります。

部品の選択

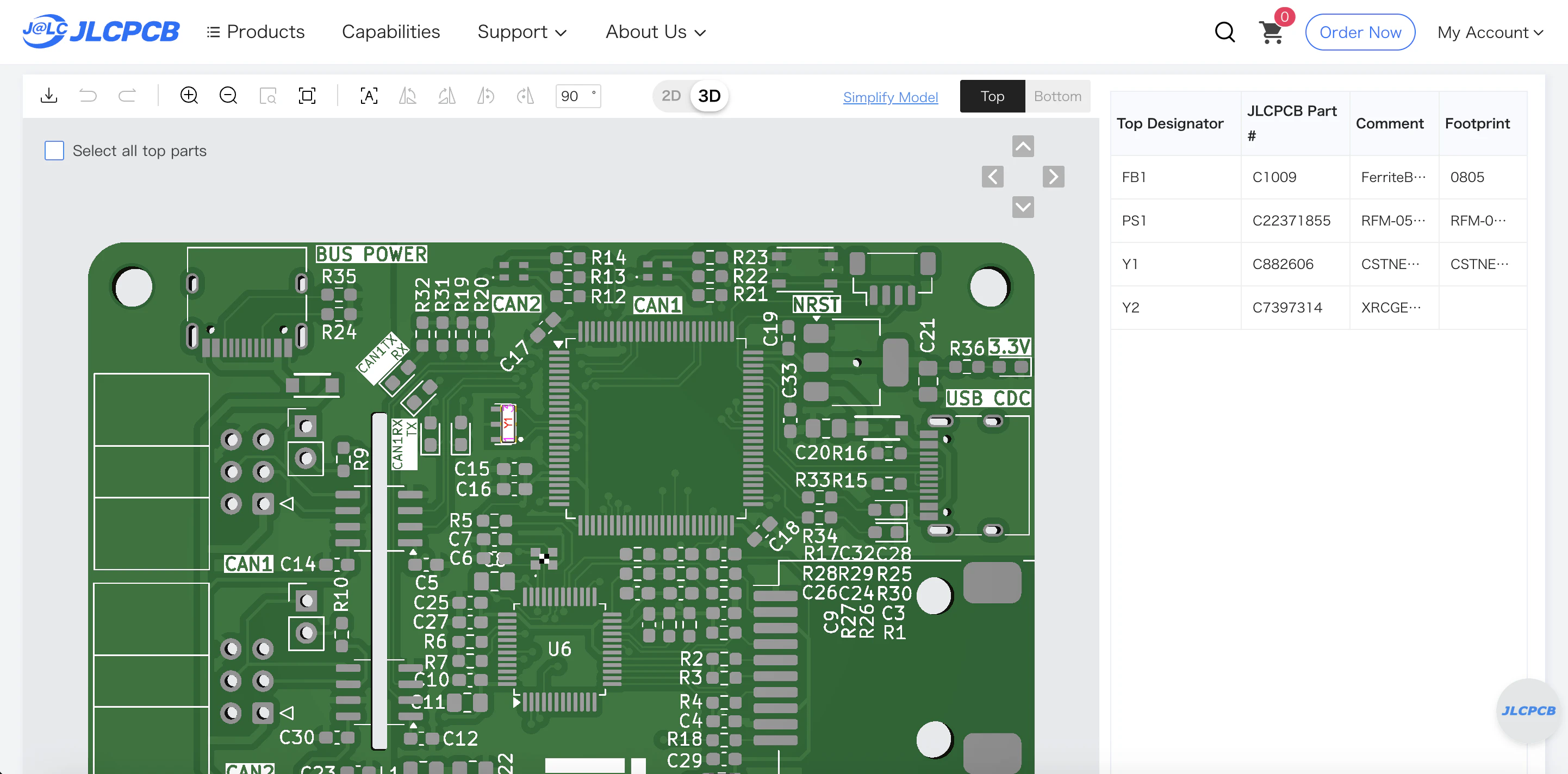

正しく進んでいると、以下のような画面に遷移します。

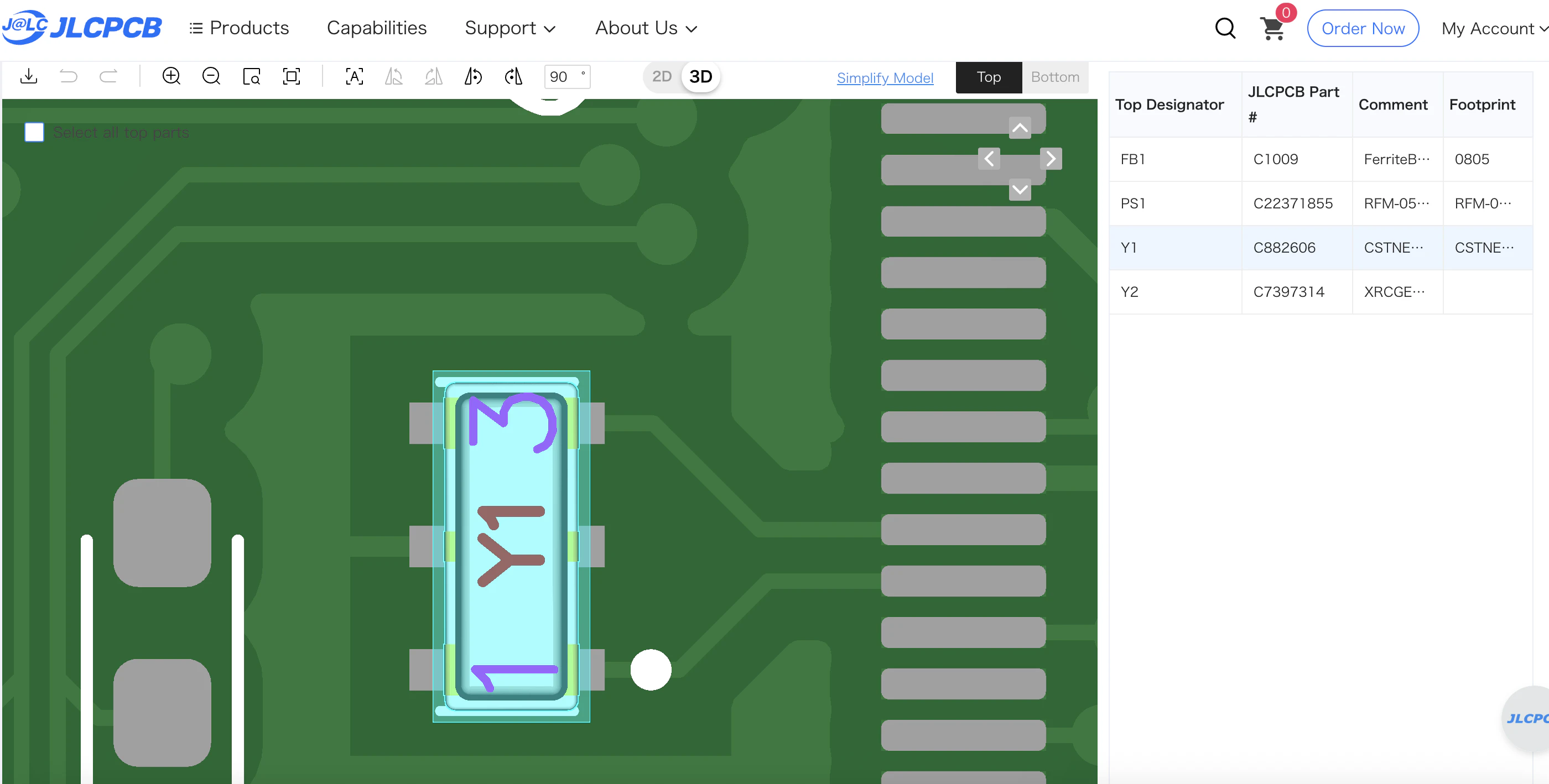

この画面で、部品が正しいかどうかを確認します。
JLCPCBではkicadの情報から一致するパーツを自動で推定してくれます。
抵抗やコンデンサーなどの基本的なパーツは一致率が高いですが、特殊なICなどは自動で反映されないことがあります。

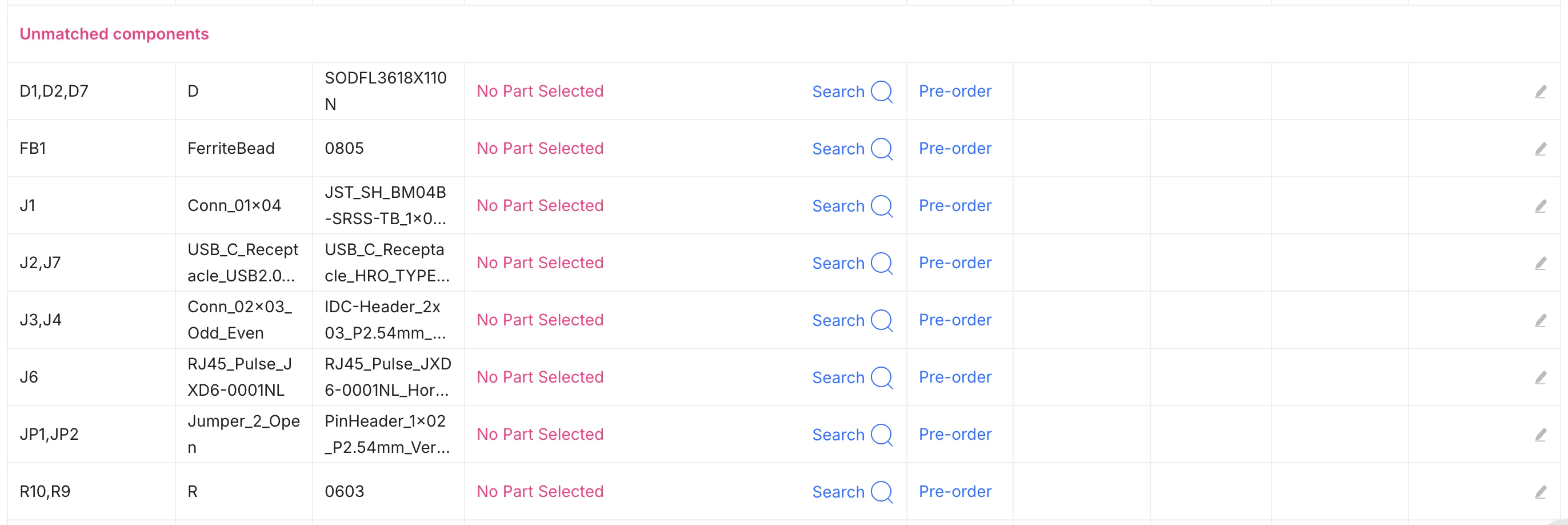

一致するパーツが見つからなかった、もしくは複数パーツが候補として上がっている場合、以下のようなエラー表記になります。

Unmatched componentsとなっている部品がエラーとなっている部品です。

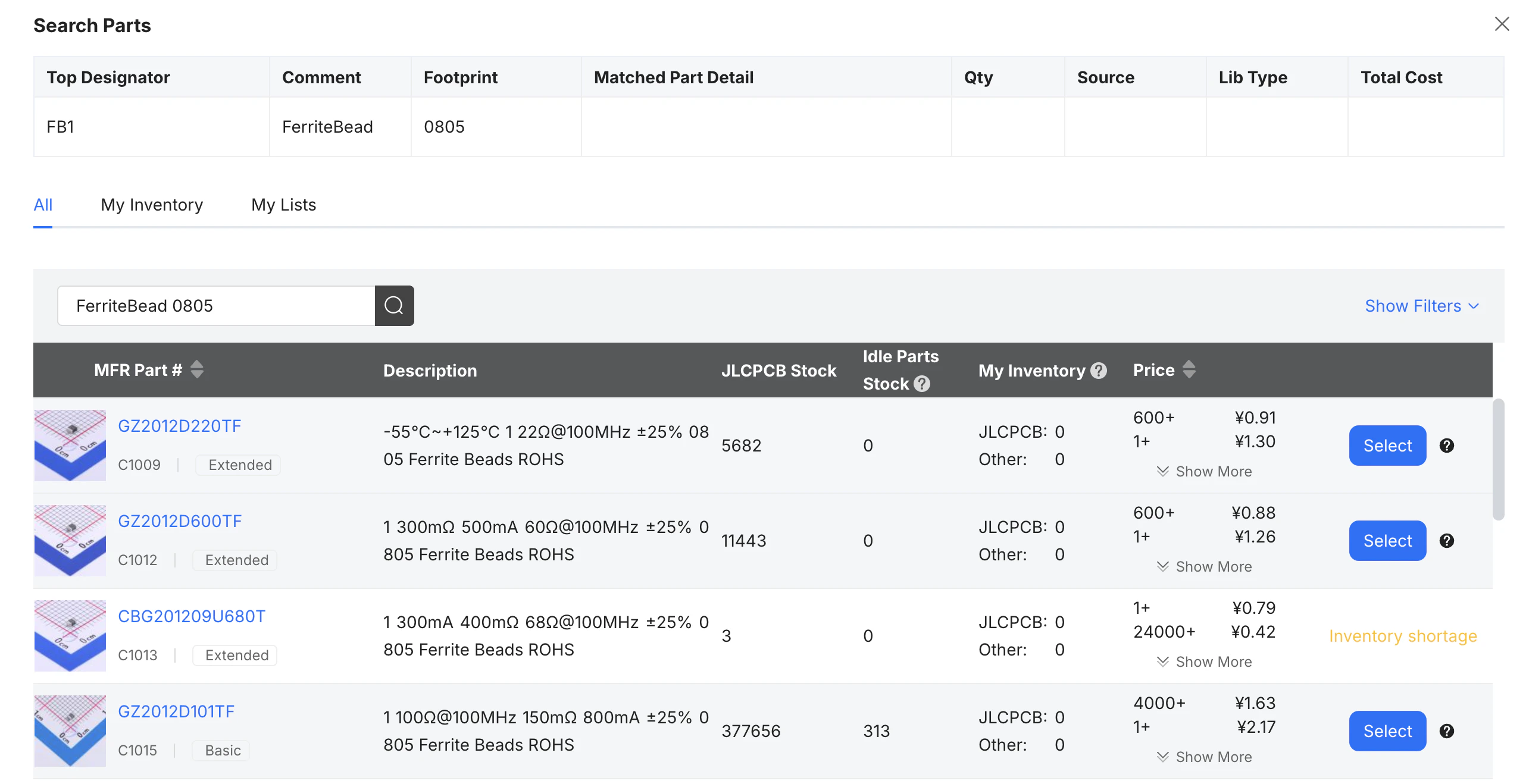

これを解決するためには、Search🔍を押してLCSC上の部品を検索します。

一致する部品が見つかったら、Selectを押して部品を確定します。
この時、Extendedとなっている部品は追加料金がかかります。気をつけましょう

実装する部品は一番右のSelect列のチェックボックスを有効にする必要があります。
実装しない場合は選択する必要はありません。全ての部品が正しいことを確認したらNextを押します。
この時、選択していない部品があると以下のような警告が出ます。自分が意図して実装しない部品であれば、Do not placeを押して無視して先に進みましょう。
