3Dスキャナーを選ぶとき、多くの人がまず注目するのは「精度」です。
しかし、実際の測定・検査現場では、単にスペック上の精度が高いだけでは十分ではありません。重要なのは、その精度が実際の作業環境で再現できているか、そしてその結果を確認・証明できるかどうかです。
そこで注目されるのが、CMM連携やCMM基準による精度確認です。
Revopoint MetroY Ultra CMMは、3Dスキャンと測定精度の確認を組み合わせた、計測志向の3Dスキャンソリューションです。
CMMとは？
CMMとは、Coordinate Measuring Machineの略で、日本語では三次元測定機と呼ばれます。
CMMは、対象物の寸法や形状を高精度に測定するための装置で、製造業や品質管理の現場で長く使われてきました。
主に以下のような目的で使用されます。
● 部品寸法の確認
● 設計値との誤差測定
● 加工精度の検証
● 品質検査
● 公差管理
● 量産品の抜き取り検査
一般的な3Dスキャナーが「形状をデータ化する」ための機器であるのに対し、CMMは「寸法が正しいかを測定・検証する」ための機器です。
つまり、CMMは単なる3Dデータ取得ではなく、品質保証や測定信頼性に直結する存在です。
なぜ3DスキャンにCMMの考え方が重要なのか？
3Dスキャンでは、対象物を素早くデジタル化できます。
しかし、スキャン結果にはさまざまな要因が影響します。
● スキャナーと対象物の距離
● 対象物の素材や色
● 光沢・黒色表面
● マーカー配置
● スキャン角度
● 作業者の動かし
● キャリブレーション状態
● ソフトウェア処理
そのため、同じスキャナーを使っても、環境や操作条件によって結果が変わることがあります。
特に、リバースエンジニアリングや品質検査では、「だいたい形が取れている」だけでは不十分です。
必要なのは、
● どれくらい正確に取れているか
● 設計値との差はどの程度か
● 測定結果を第三者に説明できるか
● 検査レポートとして残せるか
という視点です。
ここでCMM的な精度確認の価値が生まれます。
3Dスキャンの結果をただ見るだけでなく、測定精度を確認し、検査データとして活用することで、3Dスキャナーは単なるモデリングツールから、実務で使える測定・検査ツールへと進化します。
CMMによる精度確認の基本原理
CMMの価値は、既知の基準を使って測定結果を確認できる点にあります。
測定では、基準となる寸法や座標が分かっている対象物を使い、そのデータと実際のスキャン結果を比較します。

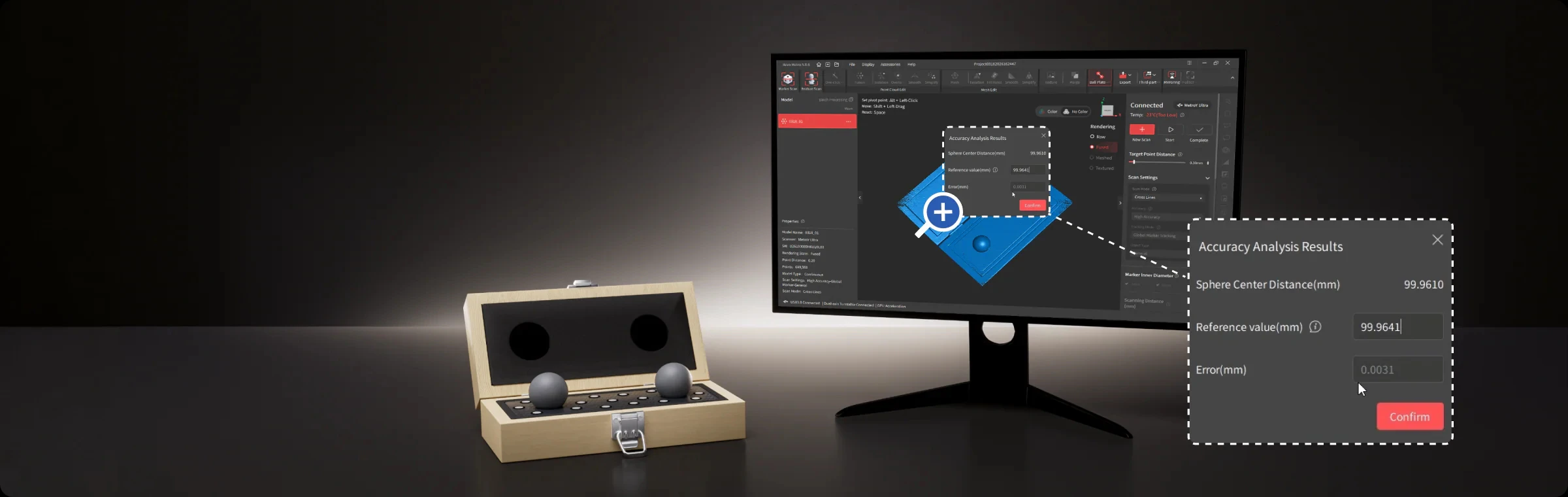

Revopoint MetroY Ultra CMMでは、CMM認証されたボールプレートを使用し、スキャン結果を専用ソフトウェアRevo Measureと照合することで、測定状態を確認できます。
基本的な流れは以下です。

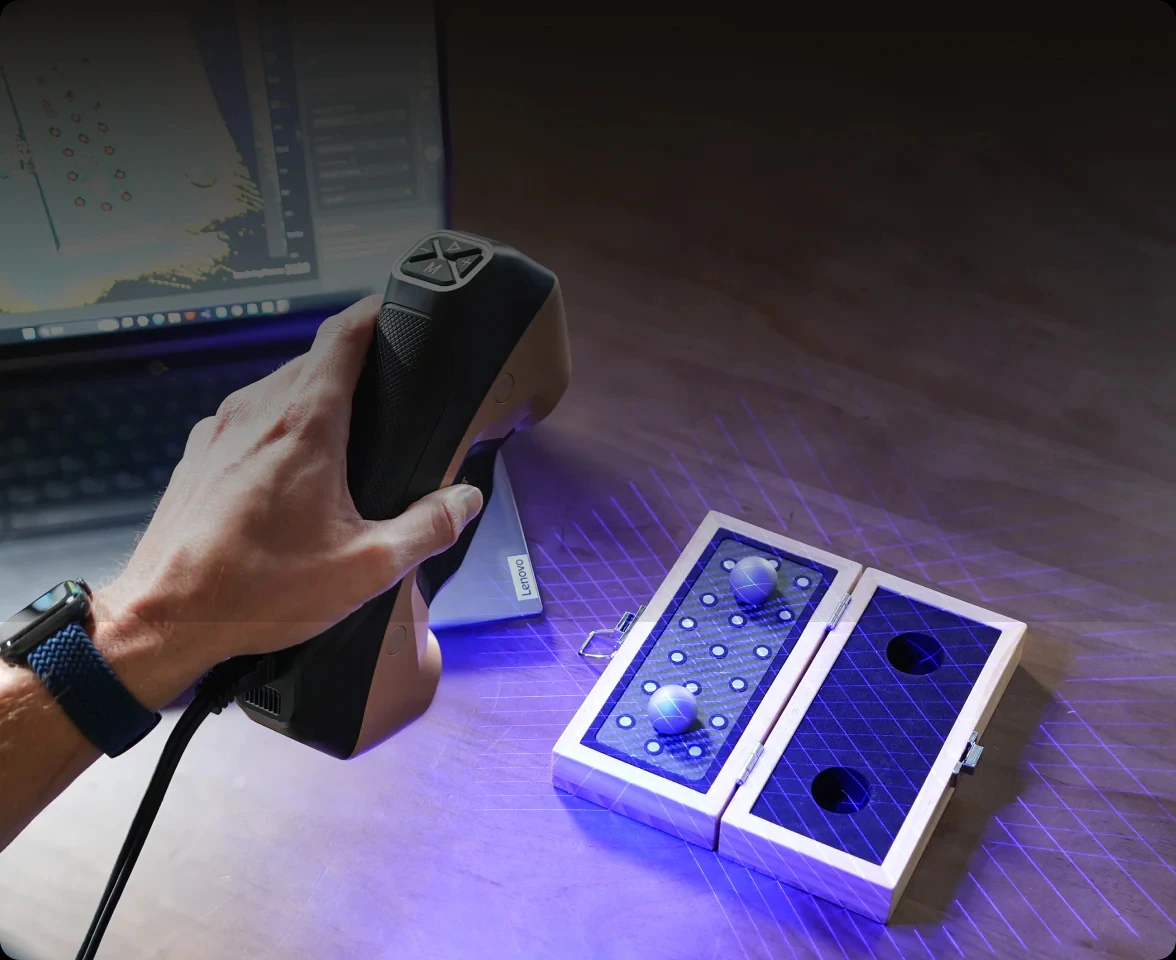

- CMM認証済みのボールプレートを配置する
- MetroY Ultraで対象物とボールプレートをスキャンする
- Revo Measureにデータを取り込む
- 既知の計測データとスキャン結果を比較する
- 体積偏差や精度状態を確認する
このように、スキャン結果を基準データと照合することで、「現在のスキャン精度が信頼できる状態か」を確認できます。
つまり、CMM連携の価値は、精度を感覚ではなく数値で確認できることにあります。
CMMがもたらす価値
-
測定結果の信頼性を高める
3Dスキャン結果を業務で使う場合、最も重要なのは信頼性です。
例えば、リバースエンジニアリングでスキャンデータをCAD化する場合、元の形状とデータに大きなズレがあれば、その後の設計や加工にも影響します。
品質検査の場合も、測定結果が安定していなければ、不良判定や合否判定に使うことは難しくなります。
CMM基準による確認があれば、スキャン結果の信頼性を数値として把握できます。
これは、製造業や検査業務において非常に重要です。 -
現場で精度状態を確認できる
従来、高精度な検査は専用の測定室や大型CMMに依存することがありました。
しかし、現場では次のような課題があります。
● 測定室まで対象物を運ぶ手間がある
● 大型部品は移動が難しい
● 測定待ち時間が発生する
● 試作や修正のたびに確認するのが大変
● 現場ですぐ判断できない
MetroY Ultra CMMのように、スキャンと精度確認を組み合わせることで、現場に近い場所で測定状態を確認しやすくなります。
これにより、設計・加工・検査のフィードバックが速くなります。
-
検査レポートとして活用しやすい
品質管理では、測定結果を残すことも重要です。
単に3Dモデルを作るだけでなく、偏差マップや測定値をレポートとして整理できれば、社内説明や顧客提出用の資料として活用できます。
特に以下のような場面で有効です。
● 試作品の検証
● 加工後の寸法確認
● 設計変更後の比較
● 外注先との品質確認
● 不具合原因の分析
● 量産前の検査記録
Revo Measureを使うことで、スキャンデータを測定・検査の流れに取り込みやすくなります。 -
リバースエンジニアリングの精度を高める
リバースエンジニアリングでは、実物から形状を取得し、CADデータ化します。
このとき、元データの精度が低ければ、後工程のCAD作成や部品設計にも影響します。
CMM基準で精度状態を確認できれば、スキャンデータをより安心してCAD化に利用できます。
特に、
● 古い部品の再設計
● 図面がない部品の復元
● 金型・治具の再作成
● 既存部品に合わせた追加部品設計
● 車両・機械部品のデータ化
のような用途では、精度確認の有無が結果の信頼性を大きく左右します。
CMMが有用な使用シーン
製造業の品質検査
製造現場では、設計値通りに部品が作られているかを確認する必要があります。
MetroY Ultra CMM Editionは、スキャンデータをRevo Measureに取り込み、偏差や測定結果を確認することで、品質検査の効率化に貢献します。
試作品の寸法検証
試作品開発では、設計変更や加工条件の調整が頻繁に発生します。
3Dスキャンで試作品をすばやく取得し、CMM基準で精度を確認できれば、開発サイクルを短縮しやすくなります。
リバースエンジニアリング
現物しか存在しない部品をデータ化する場合、スキャンデータの正確性が重要です。
MetroY Ultraは高精度スキャンに対応しており、Revo DesignなどのScan-to-CADワークフローと組み合わせることで、現物からCADモデル作成までの流れを支援します。
自動車・バイク部品の検証
車両関連部品は、曲面や穴、溝、エッジ、金属表面などが多く、スキャン難度が高い対象です。
MetroY Ultraは複数のレーザーモードを備えており、中・小型部品の高精度スキャンに適しています。
CMM Editionでは、さらに測定状態の確認まで行えるため、検査や設計検証にも活用しやすくなります。
金型・治具・加工部品の確認
金型や治具は、わずかな寸法差が製品品質に影響することがあります。
CMM基準でスキャン精度を確認しながら、3Dデータと設計データを比較することで、加工誤差や摩耗状態を把握しやすくなります。
Revopoint MetroY Ultraとは？
Revopoint MetroY Ultraは、中・小型対象物向けの高性能ワイヤレス3Dスキャナーです。
高精度スキャン、複数のレーザーモード、高速スキャン、屋外対応などを備え、工業部品や精密対象物の3Dデータ化に適しています。
MetroY Ultraの主な特徴は以下です。
● 体積精度：0.015 + 0.04mm × L(m)
● 高速スキャン：最大3,000,000点/秒
● 34本クロスレーザーによる高速スキャン
● 複数のブルーレーザーモード
● 中・小型対象物に対応
● 屋外レーザースキャン：最大100,000lux
● Revo Measureによる3D計測・検査に対応
CMMでは、通常構成に加えて、CMM認証ボールプレートやRevo Measureソフトウェアが含まれ、測定・検査用途により適した構成となっています。
MetroY Ultra CMMの価値
MetroY Ultra CMM Editionの大きな価値は、単に高精度な3Dスキャンができるだけでなく、測定結果の信頼性を確認できることです。
これは、一般的な3Dスキャナーとの大きな違いです。
通常のスキャンでは、
● きれいに形状が取れた
● メッシュが生成できた
● CADソフトに取り込めた
という段階で終わることもあります。
しかし、測定・検査用途では、
● そのデータは正確か
● 許容範囲内か
● 設計値とどの程度違うか
● レポートとして説明できるか
が重要です。
MetroY Ultra CMMは、この「確認できる精度」を重視した構成です。
Revo Measureとの連携
MetroY Ultra CMM Editionでは、Revo Measureを活用することで、スキャンデータを測定・検査に使用できます。
Revo Measureでは、以下のような作業が可能です。
● スキャンデータの測定
● CADデータとの比較
● 偏差マップの可視化
● 品質検査レポート作成
● GD&T解析
● CMMボールプレートによる精度確認
これにより、スキャンデータを単なる3Dモデルではなく、検査・測定データとして扱いやすくなります。
MetroY Ultraはどんな人に向いているか？
MetroY Ultra CMM Editionは、以下のようなユーザーに適しています。
● 製造業で品質検査を行う方
● リバースエンジニアリングを行う方
● CADデータと実物を比較したい方
● 試作品の寸法確認を行いたい方
● 金型・治具・加工部品を検査したい方
● 高精度な3Dスキャン結果をレポート化したい方
● 測定結果の信頼性を確認したい方
特に、スキャン結果を業務上の判断材料として使いたい場合、CMM Editionの価値は大きくなります。
まとめ：CMMの価値は「測れる精度」を確認できること
3Dスキャナーにおいて、精度は非常に重要です。
しかし、実務でさらに重要なのは、その精度を確認し、説明できることです。
CMMの考え方を取り入れることで、3Dスキャンは単なる形状取得から、測定・検査・品質保証に使えるデータ取得へと進化します。
Revopoint MetroY Ultra CMM Editionは、高精度な3Dスキャンに加え、CMM認証ボールプレートとRevo Measureによる精度確認・検査ワークフローを備えたソリューションです。
中・小型部品の測定、リバースエンジニアリング、品質検査、設計検証など、精度と信頼性が求められる現場において、MetroY Ultraは有力な選択肢となります。
「高精度にスキャンできる」だけでなく、「その精度を確認できる」こと。
それこそが、MetroY Ultra CMMの最大の価値です。
