Day 11

STM32×AIで「3軸倒立振子」を作る25日間（ひとりアドカレ） Advent Calendar 2025

@RamTuckey

Sim-to-Real実装：PyTorchで学習した強化学習モデルをONNX経由でSTM32にデプロイする

3
Posted at

3軸リアクションホイール倒立振子を作るアドカレの11日目です。

1. はじめに：Sim-to-Realの架け橋

これまでの工程で、シミュレーションとハードウェア設計の両輪が揃いました。

  • Day 7: PyTorch (Stable Baselines 3) を用いたPPOアルゴリズムによる姿勢制御モデルの学習。
  • Day 9-10: STM32G474を搭載した制御基板の回路設計。

本日は、Python環境で学習させた「脳（AIモデル）」を、C言語ベースの組み込みマイコン (STM32) に移植する Sim-to-Real（シミュレーションから実環境への移行） の工程を行います。
具体的には、PyTorchモデルを中間表現である ONNX 形式に変換し、STMicroelectronics公式ツール X-CUBE-AI を用いて最適化されたCコードを生成・実装します。

本日の実装目標

  1. 学習済みモデル（.zip）をONNX形式に変換する。
  2. STM32G474上で動作可能なCソースコードを自動生成する。
  3. 実機上で推論を実行し、トルク指令値がUART経由で出力されることを確認する。

2. Step 1: ONNX形式への変換 (Python)

まずは、Stable Baselines 3 (SB3) で学習したモデルを、ディープラーニングモデルの共通フォーマットである ONNX (Open Neural Network Exchange) に変換します。

SB3モデルをONNX化する際の壁

通常、SB3の model.predict() メソッドは内部で観測値の前処理を行い、結果をNumPy配列として返します。しかし、変換に用いる torch.onnx.export は PyTorch Tensor の計算グラフ（演算の流れ）を追跡（トレース）する仕組みであるため、途中でNumPy配列に変換されるとトレースが途切れ、変換エラーとなってしまいます。

そこで、nn.Module を継承したラッパークラスを作成し、Policy Networkの内部レイヤー（extract_features -> mlp_extractor -> action_net）を直接呼び出すことで、Tensor型を維持したまま計算グラフを構築する手法をとります。

変換における「ダミー入力」の重要性

以下のスクリプト内では dummy_input として (1, 6) のランダムな数値を生成していますが、これには重要な意味があります。

ONNXへの変換は、モデルの設計図を静的に読むのではなく、「実際にデータを1回流してみて、計算がどのような順序で行われるかを記録（トレース）する」 という手法で行われます。そのため、値自体はランダムで構いませんが、「実際に計算を通すことができるデータ」 を渡す必要があります。

また、ここで指定するデータの形（Shape）が、そのまま生成されるONNXモデルの仕様として固定されます。
今回の 6 という次元数は、Day 7 の学習フェーズで使用したパラメータ（Observation Space）と完全に一致させる必要があります。学習済みモデルはこの6つの入力を受け取る前提で訓練されているため、変換時にも全く同じ次元数のデータ型紙を渡さなければ、整合性が取れず変換に失敗します。

【入力次元数「6」の内訳】
今回AIに入力する6つのデータは、「現在のCubliの状態」 を表す数値です。

インデックス 項目名 単位 説明
0 Roll Angle [rad] X軸周りの傾き（ロール角）
1 Pitch Angle [rad] Y軸周りの傾き（ピッチ角）
2 Gyro X [rad/s] X軸周りの角速度
3 Gyro Y [rad/s] Y軸周りの角速度
4 Gyro Z [rad/s] Z軸周りの角速度
5 Wheel Speed [rad/s] ホイール回転速度（飽和防止用）

変換スクリプト: export_onnx.py

import torch
import torch.nn as nn
from stable_baselines3 import PPO

# 1. 学習済みモデルのロード
# device="cpu"を指定することで、CPU環境での推論前提のモデルとしてロードします
model_path = "models/PPO_Robust/final_model.zip"
model = PPO.load(model_path, device="cpu")

# 2. STM32実装用ラッパーモデルの定義
# 推論に必要なActorネットワークのみを抽出して実行するクラス
class OnnxablePolicy(nn.Module):
    def __init__(self, policy):
        super().__init__()
        self.policy = policy

    def forward(self, observation):
        # NOTE: SB3の内部メソッドを直接呼ぶことでTensorのまま処理を流す

        # 1. 特徴量抽出 (Preprocessing)
        features = self.policy.extract_features(observation)
        # 2. 潜在特徴の算出 (Latent features)
        latent_pi, _ = self.policy.mlp_extractor(features)
        # 3. 行動(トルク)の算出 (Deterministic Action)
        action = self.policy.action_net(latent_pi)

        return action

# ラッパーの適用
onnx_policy = OnnxablePolicy(model.policy)

# 3. ダミー入力の生成 (入力次元数: 6)
# 想定入力: [Roll_err, Pitch_err, Yaw_err, GyroX, GyroY, GyroZ]
dummy_input = torch.randn(1, 6)

# 4. ONNXエクスポート実行
torch.onnx.export(
    onnx_policy,
    dummy_input,
    "cubli_policy.onnx",    # 出力ファイル名
    opset_version=11,       # X-CUBE-AI推奨バージョン
    input_names=["input"],
    output_names=["output"]
)

print("Conversion Complete: cubli_policy.onnx generated.")

このスクリプトを実行すると、cubli_policy.onnx が生成されます。これがSTM32に渡す「脳のデータ」となります。

3.1 X-CUBE-AIの導入と設定

  1. STM32CubeMXを開き、[Software Packs] -> [Select Components] から STMicroelectronics.X-CUBE-AI を選択し、Coreコンポーネントを有効化します。
  2. 左側のメニューに追加された [X-CUBE-AI] タブを開き、[Add network] をクリック。
  3. Model inputs に先ほど生成した cubli_policy.onnx を指定します。

3.2 リソース使用量の解析 (Analyze)

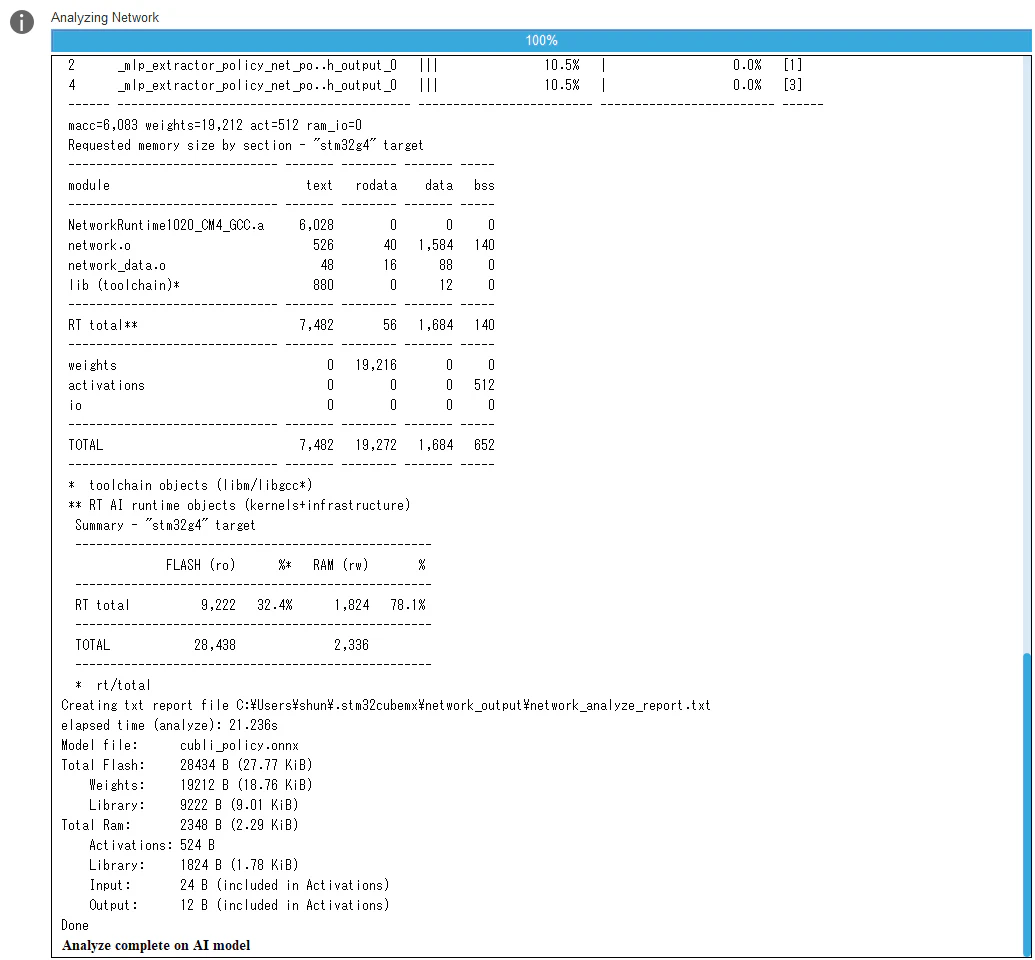

ターゲットデバイス (STM32G474RET6) に対するメモリ使用量と計算負荷を解析します。[Analyze] ボタンをクリックすると、詳細なレポートが表示されます。

【解析ログの詳細評価】
実際の解析ログから、このAIモデルがマイコンに与える負荷を読み解きます。

Model file:      cubli_policy.onnx
Total Flash:     28434 B (27.77 KiB)
    Weights:     19212 B (18.76 KiB)
    Library:     9222 B (9.01 KiB)
Total Ram:       2348 B (2.29 KiB)
    Activations: 524 B
    Library:     1824 B (1.78 KiB)
MACC:            6,083
  • Flash使用量: 27.77 KiB (STM32G474 512KB の 約5.4%)
    • 内訳の大部分（約19KB）は学習済みの重みパラメータ（Weights）です。残りは推論エンジンのプログラムコードです。容量には十分な余裕があります。
  • RAM使用量: 2.29 KiB (STM32G474 128KB の 約1.8%)
    • 作業領域（Activations）はわずか524バイトです。これはモデルが小さく、中間層のニューロン数が少ないためです。他の制御用変数やスタック領域を圧迫する心配はありません。
  • MACC (積和演算数): 6,083回
    • これは推論1回あたりの計算量を示します。STM32G4 (170MHz) の処理能力を考慮すると、推論にかかる時間は 数マイクロ秒〜数十マイクロ秒 程度と推測されます。
    • 今回の制御周期（1kHz = 1000µs）に対して、AI処理時間は誤差レベルの短さであり、リアルタイム制御への影響は皆無です。

確認後、[Generate Code] を実行し、Cソースコードおよびヘッダファイルを生成します。

4. Step 3: 推論エンジンの実装 (STM32CubeIDE)

生成されたコードは Middlewares/ST/AI ディレクトリ等に配置されます。これらを呼び出すユーザコードを main.c に実装します。

4.1 ヘッダインクルードとバッファ確保

AIエンジンのヘッダを読み込み、モデルの重みや入出力データを格納するバッファを確保します。ここで定義する in_data のサイズが、先ほどのダミー入力のサイズ（6）と対応しています。
AI_ALIGNED(32) マクロを使用し、メモリアライメントを調整することが重要です。

/* USER CODE BEGIN Includes */
#include "ai_platform.h"
#include "network.h"     // 生成されたモデル定義 (network.hという名前は設定で可変)
#include "network_data.h"
#include <stdio.h>       // printf用
/* USER CODE END Includes */

/* USER CODE BEGIN PV */
// AIハンドラ・アクティベーションバッファ（中間層の演算結果保持用）
ai_handle network = AI_HANDLE_NULL;
AI_ALIGNED(32) ai_u8 activations[AI_NETWORK_DATA_ACTIVATIONS_SIZE];

// 入出力データバッファ
// In: [Roll, Pitch, GyroX, GyroY, GyroZ, WheelSpeed] -> 6次元
AI_ALIGNED(32) ai_float in_data[AI_NETWORK_IN_1_SIZE];
// Out: [Torque_X, Torque_Y, Torque_Z] -> 3次元
AI_ALIGNED(32) ai_float out_data[AI_NETWORK_OUT_1_SIZE];

// バッファポインタ構造体
ai_buffer *ai_input;
ai_buffer *ai_output;
/* USER CODE END PV */

4.2 推論エンジンの初期化

main 関数の初期化フェーズ（whileループの前）で、ニューラルネットワークのインスタンスを作成します。

  /* USER CODE BEGIN 2 */
  printf("AI Initialization...\r\n");

  // 1. ネットワークインスタンスの作成
  ai_error err;
  err = ai_network_create(&network, AI_NETWORK_DATA_CONFIG);
  if (err.type != AI_ERROR_NONE) {
      printf("AI Create Error: %d\r\n", err.type);
      Error_Handler();
  }

  // 2. 重みパラメータとワークバッファの割り当て
  ai_network_params params = AI_NETWORK_PARAMS_INIT(
      AI_NETWORK_DATA_WEIGHTS(ai_network_data_weights_get()),
      AI_NETWORK_DATA_ACTIVATIONS(activations)
  );

  if (!ai_network_init(network, &params)) {
      printf("AI Init Error\r\n");
      Error_Handler();
  }

  // 3. 入出力ポインタの取得と実データバッファの紐付け
  ai_input = ai_network_inputs_get(network, NULL);
  ai_output = ai_network_outputs_get(network, NULL);

  // 確保しておいた配列のアドレスをポインタにセット
  ai_input[0].data = AI_HANDLE_PTR(in_data);
  ai_output[0].data = AI_HANDLE_PTR(out_data);

  printf("AI Ready!\r\n");
  /* USER CODE END 2 */

4.3 推論実行ループ

現状はセンサが接続されていないため、ダミーデータを入力して推論が正常に回るかを確認します。

  /* USER CODE BEGIN 3 */
  while (1) {
    // 1. センサ入力 (テスト用ダミー値)
    // 本番環境ではここに IMU からのセンサ値を正規化して代入する
    for (int i = 0; i < AI_NETWORK_IN_1_SIZE; i++) {
        in_data[i] = 0.1f * (float)(i + 1);
    }

    // 2. 推論実行 (Inference)
    ai_i32 batch = ai_network_run(network, ai_input, ai_output);

    if (batch != 1) {
        printf("Inference Error\r\n");
    } else {
        // 3. 結果出力 (モータトルク指令値)
        // 出力範囲は学習環境(PyTorch)のTanh出力なので -1.0 ~ 1.0 になるはず
        printf("In:[Dummy] -> Out(Torque): %.3f, %.3f, %.3f\r\n",
                out_data[0], out_data[1], out_data[2]);
    }

    HAL_Delay(500);
  }
  /* USER CODE END 3 */

5. 実装時のトラブルシューティング (Tips)

開発中に遭遇した技術的な問題とその解決策を共有します。

  1. 浮動小数点のprintf出力不可:
    printf で %f を使用しても値が表示されない現象は、STM32CubeIDEのデフォルト設定（Newlib-nano）で浮動小数点サポートが無効化されているため発生します。[Project Properties] -> [C/C++ Build] -> [Settings] -> [MCU Settings] にて、Use float with printf from newlib-nano (-u _printf_float) にチェックを入れることで解決します。

  2. UART出力不可:
    プログラムは動作しているのにTeraTermに何も表示されない場合、ターゲットボードのVCP (Virtual COM Port) 配線とコード上のUARTインスタンスが不一致である可能性があります。syscalls.c 内の _write 関数で使用しているUARTハンドル（例: &huart1）が、実際の回路と合っているか確認が必要です。

6. 実行結果とまとめ

実機へ書き込みを行い、UARTログを確認しました。

AI Initialization...
AI Ready!
In:[Dummy] -> Out(Torque): -0.428, -0.291, 0.668
In:[Dummy] -> Out(Torque): -0.428, -0.291, 0.668
...

結果:
推論エンジンが正常に初期化され、エラーなく実行されていることを確認しました。
出力値は強化学習モデルのAction空間である -1.0 〜 1.0 の範囲に収まっており、固定入力に対して常に同じ値を返す（決定論的である）ことが確認できました。

これにより、Python環境で構築した制御モデルをSTM32マイコンへ実装する Sim-to-Realパイプライン が確立されました。

7. まとめ

本日の実装により、Python環境で構築した「脳（AIモデル）」を、C言語ベースの「神経系（マイコン）」に移植する Sim-to-Realパイプライン が完全に確立されました。

  • ONNX変換: PyTorchのTensor計算グラフを維持したままエクスポートする方法を確立。
  • コード生成: X-CUBE-AIにより、軽量かつ高速なCコードを生成。
  • 実機動作: STM32G4上で、制御周期に間に合う速度で推論できることを確認。

ここまではあくまで「計算」の世界の話です。次はいよいよ、この計算結果を「物理的な力」に変えるフェーズに入ります。

次回予告 [Day 12]

AIの実装は完了しました。次は、この推論結果（トルク指令値）を、物理的なモータの回転力に変換するための 「ベクトル制御 (FOC) の理論」 について解説します。
なぜ単なるPWMではなくFOCが必要なのか？ クラーク変換・パーク変換とは何か？ 数式と図解を用いて、DCブラシレスモータを静音かつ高効率に回す仕組みを紐解きます。
