CGアニメーション 入門 Part2 ボールのバウンド in DazStudio

概要

ボールをバウンドするアニメーションを作ります。

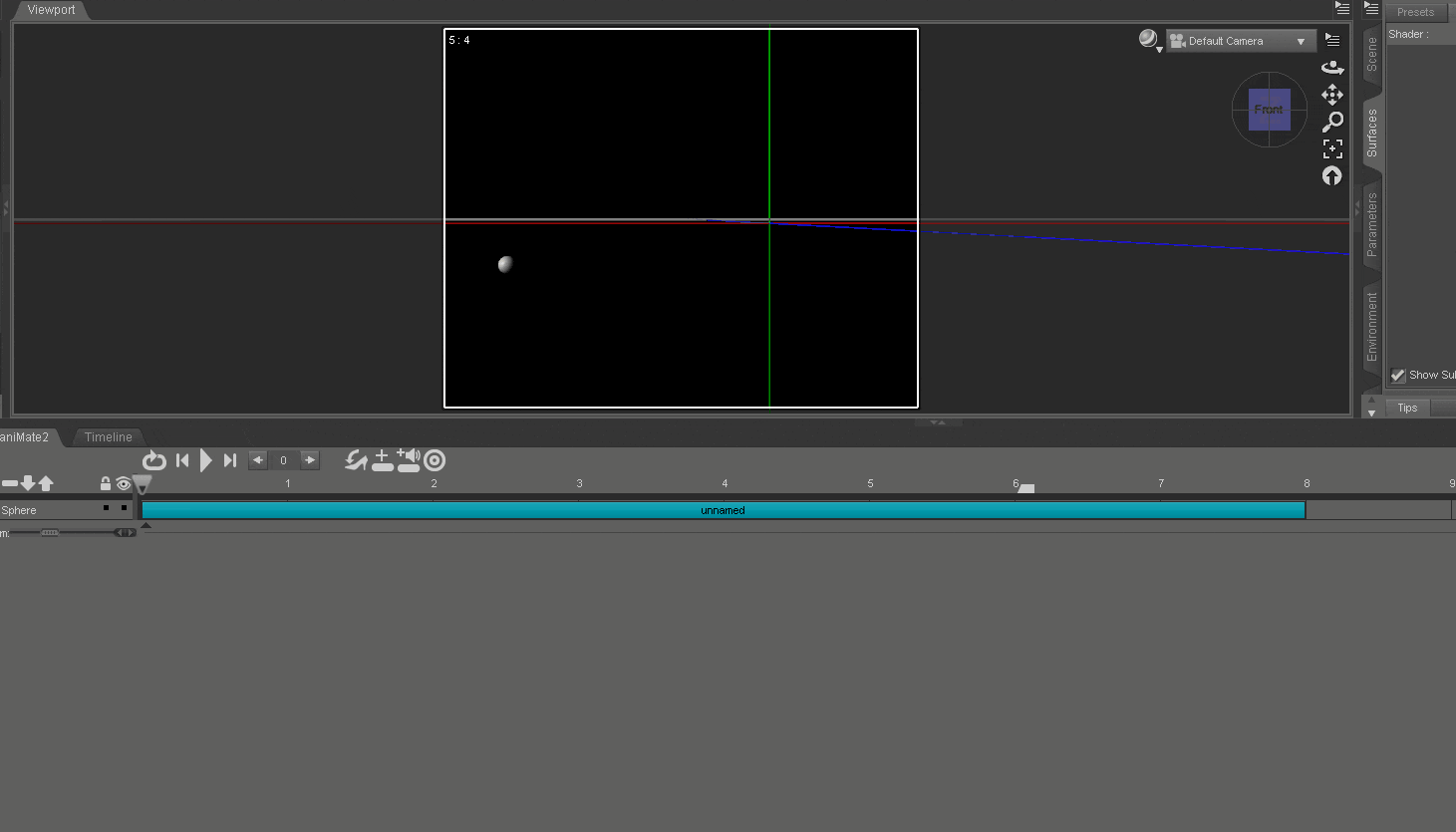

以下gifアニメは完成後の様子です。

開発環境

OS:Windows10
DazStudio:4.2105 proEdition
プラグイン：aniMate2

手順

１．コマ割りを打ち込む

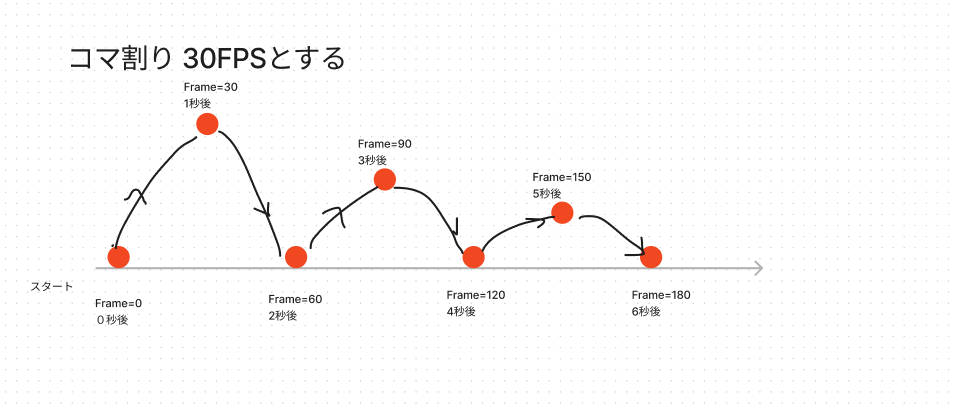

aniMate2タブを選択してframe =0 30 60 90 120 150でフレームを打つ
下図

キーを打ち込んだ後アニメーションになっていることを確認

２．アニメーションカーブの編集

CGソフトで補間した動きのみだと　不自然な動きになるのでアニメーションカーブを編集します。

DazStudio　aniMate2の操作

グラフエディタを開く

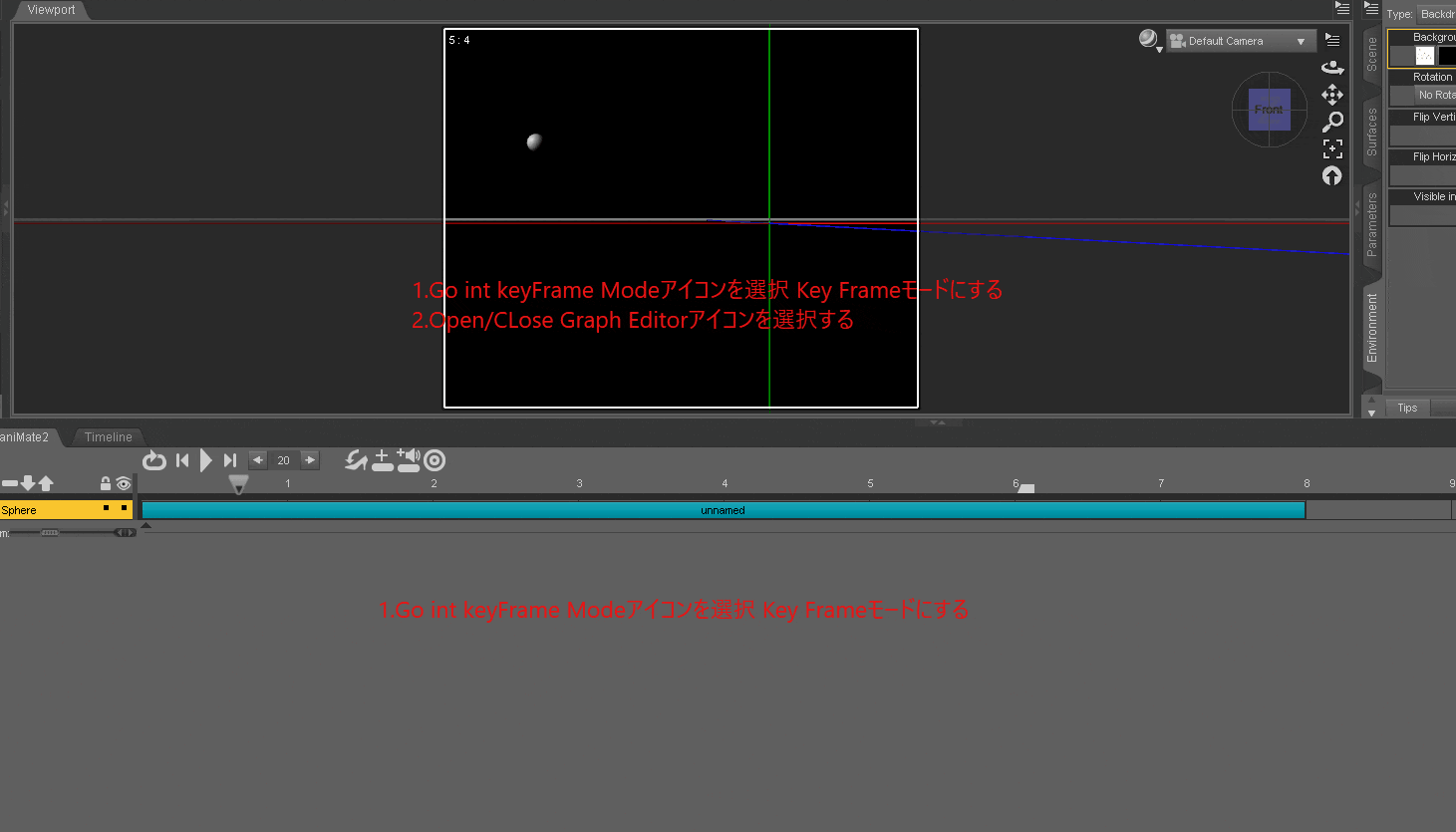

以下gifアニメはグラフエディターを開く手順です。

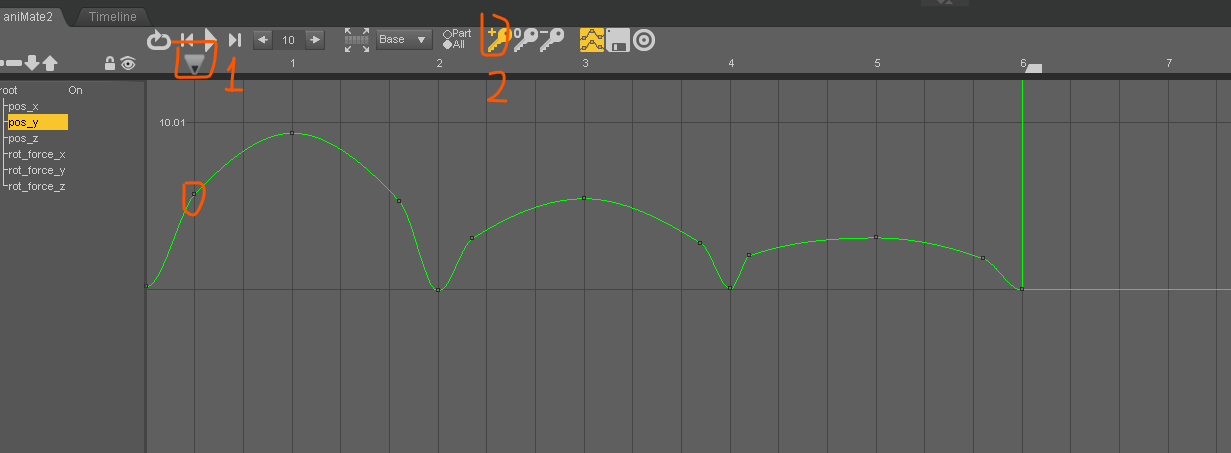

アニメーショングラフにキーを加える。

１．追加したいフレームを選択する
２．Keyアイコンを選択する

垂直方向　スローイン・スローアウトを適用する

以下動作をループしている。
①地面付近　スローイン
②頂点付近　スローアウト
①、②を繰り返している。

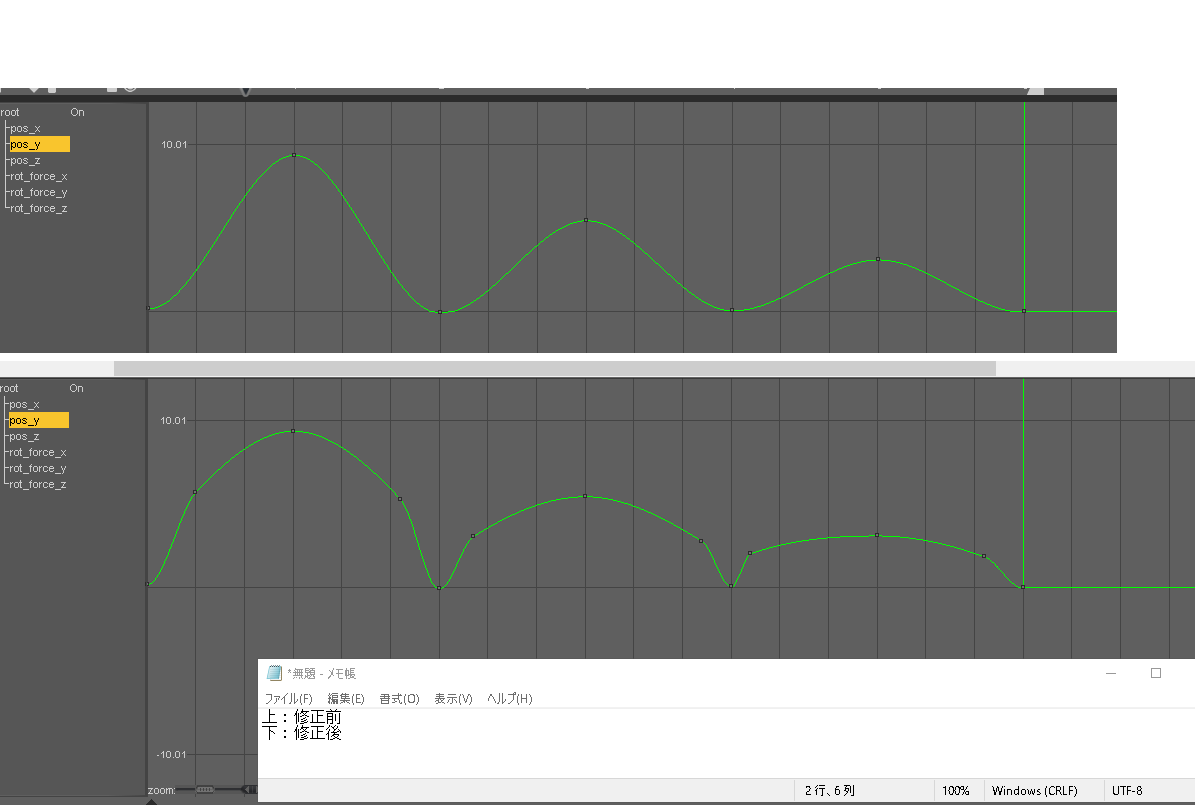

修正後のアニメーションカーブ（下図）

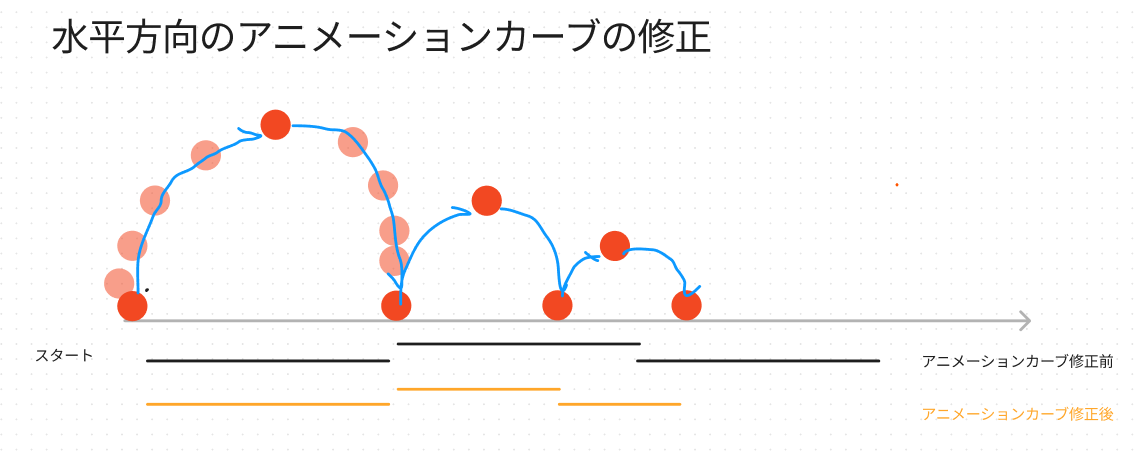

水平方向- バウンドする度に横幅を狭くする

バウンドする度に高さが小さくなるため、幅も小さくなります。

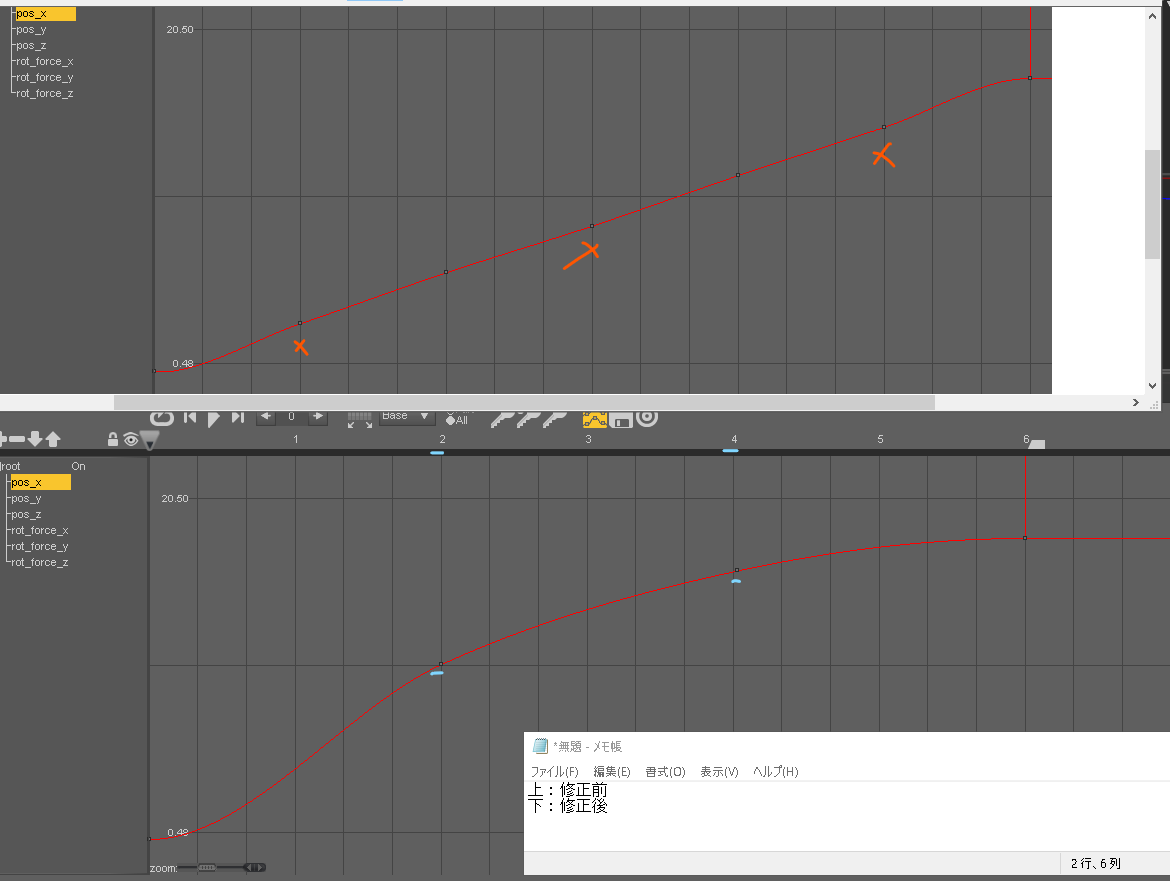

以下画像は修正前後のアニメーションカーブ
アニメーションカーブの変化量を徐々に小さくするようにして再現します。
徐々に傾きを小さくしています。

frame=30,90,150(１秒、２秒、４秒)のキーを削除します。
frame=60,120において前の区間よりも傾き（変化量）が小さくなるように調整します。

アニメーションカーブ編集前後の比較

参考

背景画像を設定する方法

書籍

著者：荻野哲哉「３DCG アニメーション入門」pp29-40

著者：リチャード・ウィリアムズ「増補アニメーターズ　サバイバルキット」　pp35-39 すべてはタイミングとスペーシングだ
