Swift で、アクセシブルでアニメータブルなお手製棒グラフ2（Core Animation, UIAccessibility）

［Xcode 10.3、Swift 5で書かれています］

前回

前回は、UIViewを棒グラフの“棒”のベースとして使用し、そこにCALayerを複数sublayerとして加えることでグラフの値を表すところまでやりました。今回はこれをアニメーションさせます。

Core Animation

アニメーションは以下の3種類を連続して描画しています。

1. ブルブルと震える
2. 値が増加する
   3. 増える色のレイヤーが伸びる（boundsのアップデート）
   3. 伸びるレイヤーの上位のレイヤーが、同じ値分上方にずれる（positionのアップデート）

このうち1は単独で、その後2-3は同時に描画されます。
つまり2-3の発動は、1のアニメーションの終了を待ってから行わなければばならない、ということです。

アニメーションをチェインするにはいくつか方法があるらしいんですが、タイミングやコールバックをつかったものはうまくいかず、最終的にCATransactionのcompletionBlockを使ったものに落ち着きました。

CATransaction

/// Start the CATransaction here
CATransaction.begin()

まずはCATransactionを開始します。

/// bar and it's label are shaking before stretching
let shakeDuration = 0.4
let shakeAnimation = CAKeyframeAnimation(keyPath: "position.x")
shakeAnimation.values = [0, 10, -10, 10, -5, 5, -5, 0]
shakeAnimation.keyTimes = [0, 0.125, 0.25, 0.375, 0.5, 0.625, 0.75, 0.875, 1]
shakeAnimation.duration = shakeDuration
shakeAnimation.isAdditive = true

1のブルブルから。ここはhackingwithswift.comのコードほぼそのままです。横(x)だけの移動なので、position.xのキーパスを指定し、いい具合に揺れるように値を渡します。

連続アニメーション

問題はここから。アニメーションをチェインするには、先ほどのCATransaction内（begin()以降commit()以前)でcompletionBlockを使って、繋げたいアニメーションをネストする必要があります。

/// Setting completionBlock which includes other animations
CATransaction.setCompletionBlock { [unowned self] in
	/// Begin another transaction explicitly
	CATransaction.begin()

	let duration = 1.0

	for sublayer in sublayers {
		guard let colorStackLayer = sublayer as? ColorStackLayer else { continue }

		let singleUnit = self.bounds.height/CGFloat(unit*10)

		if colorStackLayer.tag == playerIndex {
			let fromValue = colorStackLayer.bounds.size.height
			let toValue = fromValue + singleUnit

			colorStackLayer.bounds.size.height = toValue

			let stretchAnimation = CABasicAnimation(keyPath: "bounds.size.height")
			stretchAnimation.duration = duration
			stretchAnimation.fromValue = fromValue
			/// DON'T NEED TO SET THE toValue BECAUSE THE LAYER IS ALREADY THERE
			/* stretchAnimation.toValue = toValue */

			colorStackLayer.add(stretchAnimation, forKey: "strechAnimation")
		}
			/// if layer's tag is larger than current subject layer,
		    /// that means it should be moved up its position with same value as a height.
		else if colorStackLayer.tag > playerIndex {
			let fromValue = colorStackLayer.position
			let toValue = CGPoint(x: colorStackLayer.position.x, y: colorStackLayer.position.y-singleUnit)

			colorStackLayer.position = toValue

			let slideAnimation = CABasicAnimation(keyPath: "position")
			slideAnimation.duration = duration
			slideAnimation.fromValue = fromValue

			colorStackLayer.add(slideAnimation, forKey: "slideAnimation")
		}
	}
	CATransaction.setCompletionBlock {
		/// Execute the completio closure if it was there
		if let handler = completion { handler() }
	}
	/// Commit the 2nd transaction
	CATransaction.commit()
}
self.layer.add(shakeAnimation, forKey: "shakeBarAnimation")
/// Commit the first transaction
CATransaction.commit()

ひとつめのCATransactionが終了すると次のpositionとbounds.size.heightというふたつのCore Animation準拠のキーパスを使ったアニメーションが同時に、同じ時間(duration)をかけて発動します。そのおかげでバー全体が値に合わせて調整されているように見える、というわけです。

注意点

toValueとfromValue

注意点としては、コメントにも書きましたが

colorStackLayer.bounds.size.height = toValue

colorStackLayer.position = toValue

let stretchAnimation = CABasicAnimation(keyPath: "bounds.size.height")
stretchAnimation.duration = duration
stretchAnimation.fromValue = fromValue

colorStackLayer.add(stretchAnimation, forKey: "strechAnimation")

この2種類のアニメーションはどちらも値の変更を維持するタイプのアニメーションです。たとえばpositionの移動であれば、そもそもの目的はpositionを変えてlayerを移動させること（位置の更新）が主目的として先にあって、その過程のアニメーションはあくまで副次的なデコレーションにすぎません。

それをスムースに実現するためには、レイヤーツリーにアニメーションを加える前に、アニメーション後の値（=主目的の値）を目的のオブジェクトに渡してやる必要があります。

いまあるlayerのboundsを大きくするんだから、CABasicAnimationのfromValueとtoValueにそれぞれ適切な値を渡してから、最後にcompletionBlockでframeをアップデートすればいいんじゃないかと直感的には考えてしまいそうですが、これをするとアニメーション終了後に一度もとあった値の状態にlayerが瞬間的に戻ってしまい、その後ようやく本来のアップデートされた状態になるという、せっかくの苦労が台無しの事態に陥ってしまいます。

僕なんかはアニメーションをする前にpositionなりboundsを変えのには抵抗があったんですが、たしかにこれでうまくいっているので、「レイヤーツリーというのはアニメーションのコミット後にハンドルされるものなのだ」と今回学びました。

anchorPoint

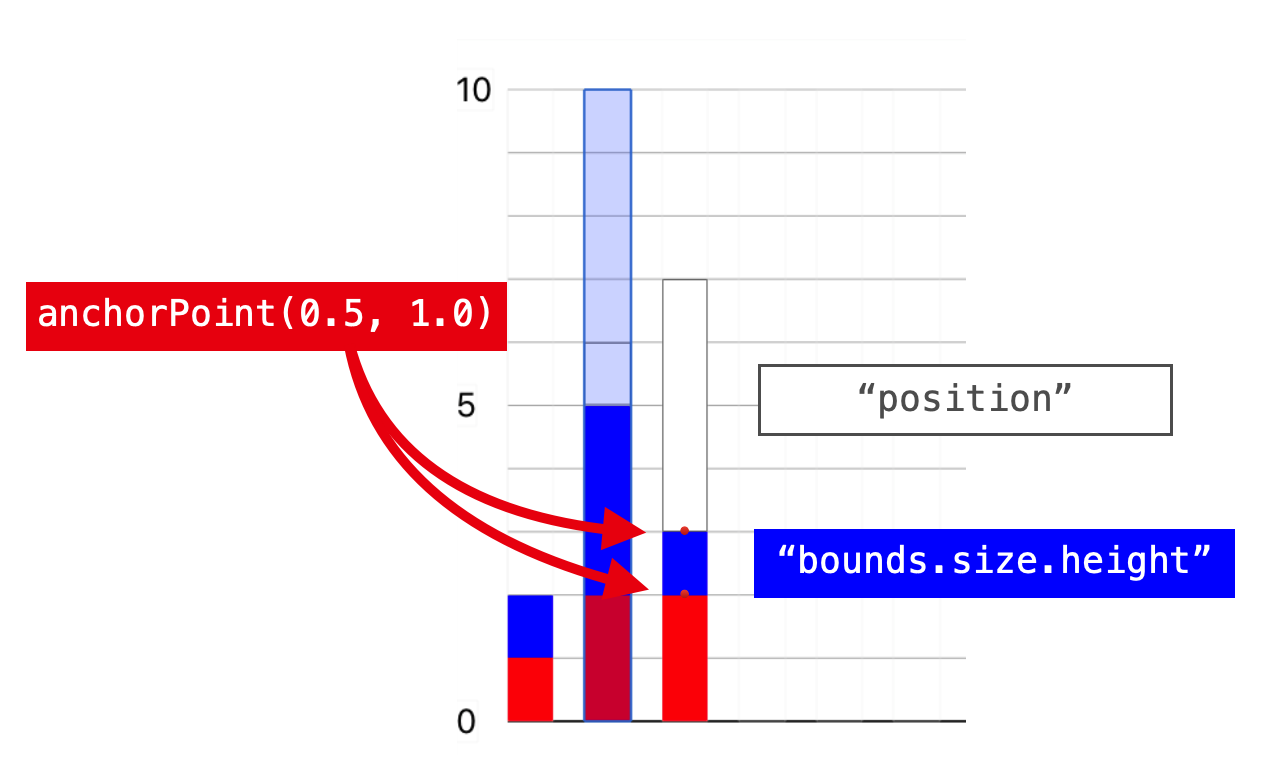

あとは前回barをコンフィギュアした際にanchorPointを(0.5, 1.0)に変更しましたが、boundsのheightを変える際にこれがデフォルトの値(0.5, 0.5)だと、中心からストレッチしようとするので、上下に伸びることになります。上記のようにy値が底に位置するように変えていたので、そこを支点にして意図通り一方向にアニメーションさせることができた、というわけです。

さてこれでアニメーションまでできました。

次はこの棒グラフをアクセシブルにします！
