【Unity】GPU Instancingで大量に描画したMeshをImmersalの位置合わせ処理に適用する

サンプル

まずはサンプルです。円形の机にピッタリ芝生が生えるように配置しました。
芝生はGPU Instancingで大量に描画したMeshです。

前提

Immersalの位置合わせはARSpace.csをアタッチしたオブジェクト配下にAR用オブジェクトを配置することで実現できます。

内部では事前に作成したマップデータの特徴点を元に、ARSpaceが移動/回転することで位置合わせが行われています。

では、GPU Instancingで大量に描画したMeshについても、"ARSpace.csをアタッチしたオブジェクト配下"に並べておけば可能なのか、というとそうではありません。

GPU Instancingで大量にMeshを描画するにはGraphicsのAPIを利用します。
その際、MeshにはMatrix4x4で座標/回転/スケールの情報を与えることになります。

詳細は以下記事に実例とともにまとめています。

【参考リンク】：そろそろShaderをやるパート91 -URP編- GPU Instancingで大量に草を生やす

まとめると、単純に"ARSpace.csをアタッチしたオブジェクト配下"に並べた場合、以下GIFのように移動/回転させることができません。

実装方法

実装方法としてはMeshのMatrix4x4にARScaceのTransformが反映されるようにしてあげればOKです。

以下コードです。

using System.Collections.Generic;
using Immersal.AR;
using UnityEngine;
using Random = UnityEngine.Random;

namespace TestGPUInstancing
{
    public class DrawMeshInstancing : MonoBehaviour
    {
        [SerializeField] private ARLocalizer _arLocalizer;
        [SerializeField] private Mesh _mesh;
        [SerializeField] private Material _material;
        [SerializeField] private float _radius = 5.0f;
        [SerializeField] private int _meshCount = 512;

        private Matrix4x4[] _matrices;
        private List<Vector3> _positions;

        private void Start()
        {
            _matrices = new Matrix4x4[_meshCount];
            _positions = GeneratePointsInCircle(_meshCount, _radius);
            _arLocalizer.OnPoseFound += OnPoseFound;
            UpdatePositions();
        }

        private void Update()
        {
            //デバッグ用。
            if (Application.isEditor && transform.hasChanged)
            {
                UpdatePositions();
                transform.hasChanged = false;
            }

            Graphics.DrawMeshInstanced(_mesh, 0, _material, _matrices, _meshCount);
        }

        private void OnDestroy()
        {
            _arLocalizer.OnPoseFound -= OnPoseFound;
        }

        private void OnPoseFound(LocalizerPose pose)
        {
            UpdatePositions();
        }

        private void UpdatePositions()
        {
            for (var i = 0; i < _meshCount; i++)
            {
                var meshPosition = transform.rotation * _positions[i] + transform.position;
                _matrices[i] = Matrix4x4.TRS(meshPosition, transform.rotation, transform.localScale);
            }
        }

        private List<Vector3> GeneratePointsInCircle(int numberOfPoints, float radius)
        {
            var points = new List<Vector3>();

            for (var i = 0; i < numberOfPoints; i++)
            {
                var randomPointOnCircle = Random.insideUnitCircle * radius;
                points.Add(new Vector3(randomPointOnCircle.x, 0f, randomPointOnCircle.y));
            }

            return points;
        }
    }
}

以下画像のような階層構造にしておけば、ARSpaceが移動すれば子のARObject
も移動するので、DrawMeshInstancing.csをアタッチしたオブジェクト自身のTransformを利用できます。

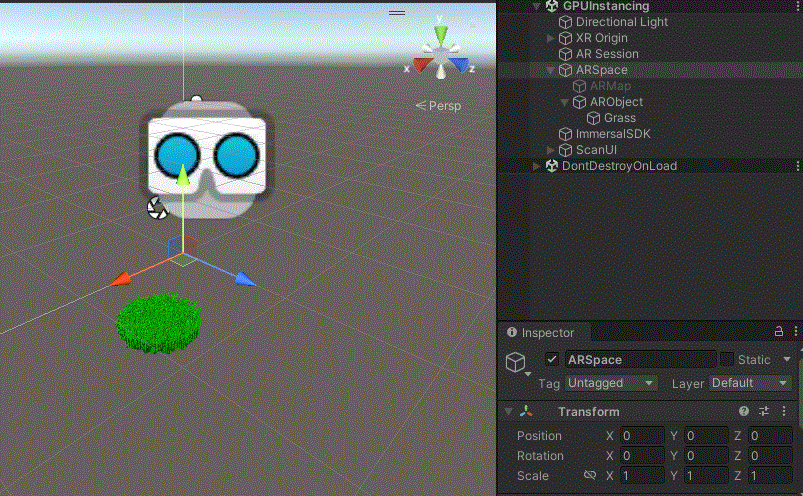

以下GIFのようにARSpaceの移動はもちろん、Unity Editor上での細かい位置合わせも可能となります。
