ROS2 LifeCycleを使ったノード管理

Last updated at Posted at 2025-03-11

はじめに

1.LifeCycleとは

1.1 LifeCycleによってノードの状態を制御できる

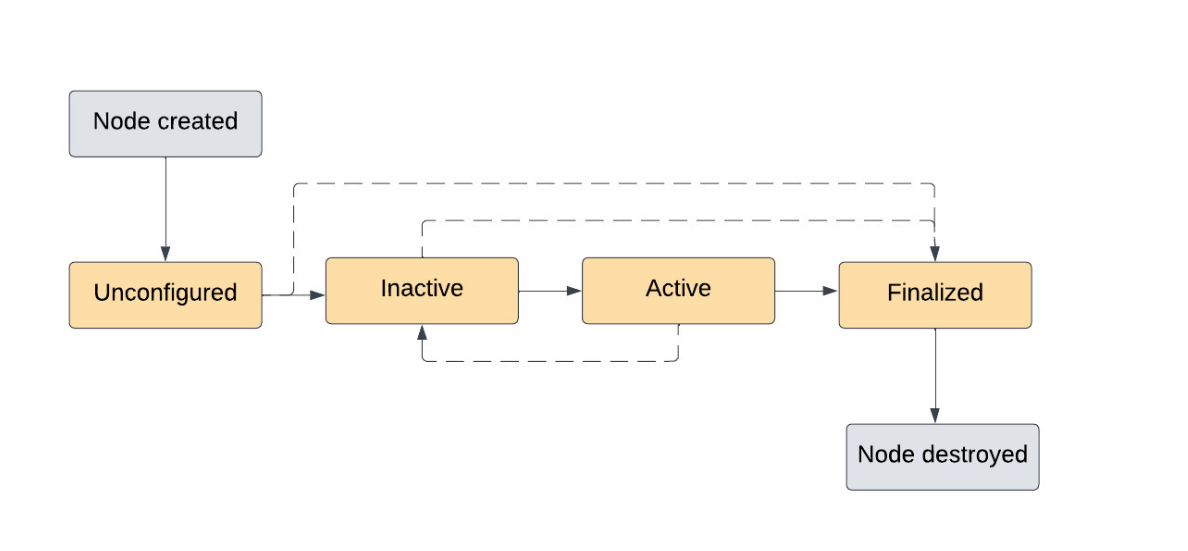

ROS1までの通常のノードに加えて、ROS2ではLifeCycle Node(もしくはManeged Nodes)という仕組みが導入されています。通常のノードは起動した直後から動作し始め、途中で再起動したり、動作を一時停止することはできません。一方LifeCycleNodeは下の画像のような4つの状態を持ちます。

1引用

  • Unconfigured
  • Inactive
  • Active
  • Finalized:

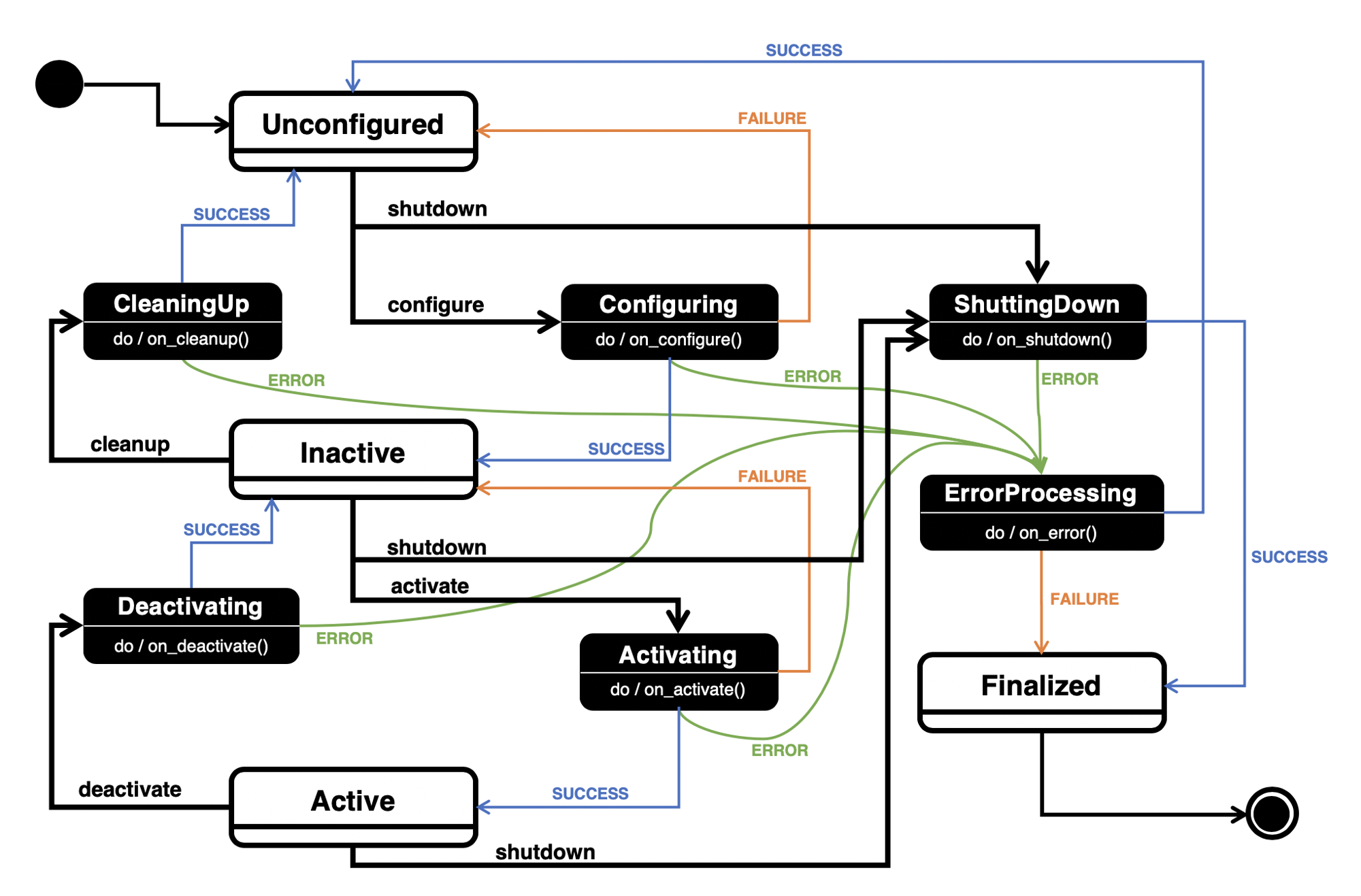

状態遷移詳細。実はこの他に6つの中間状態を持ち、これらによって柔軟に状態遷移を制御することができる。


  • Configuring: 構成中.ノードの初期化やメモリの確保などを行っている状態
  • CleaningUp: 終了処理中
  • ShuttingDown: 停止中
  • Activating: 活動状態へ移行中。成功するとノードの状態はActiveとなり動作を開始する
  • Deactivating: 未活動状態へ移行中。成功するとInactiveとなり動作停止
  • ErrorProcessing: エラー処理中

更に詳細については[2],[3]がわかりやすいです。

1.2 使用例

  1. ノード間に依存関係がある場合
    ノードXが正しく動作するために，ノードYが起動して計算結果をパブリッシュしている必要があるとき、ノードYが動作しているのを確認してから、初めてノードXをactivateするという処理を簡単に作れる。これによってエラーや誤動作をしない仕組みが作れる。

  2. リアルタイムでモードを切り替えたりしたい時にも有効
    ノードA，ノードBによる処理によって二つのモードがあるとき，activate, deactivateを使うことでうまくモードを切り替えることができる．

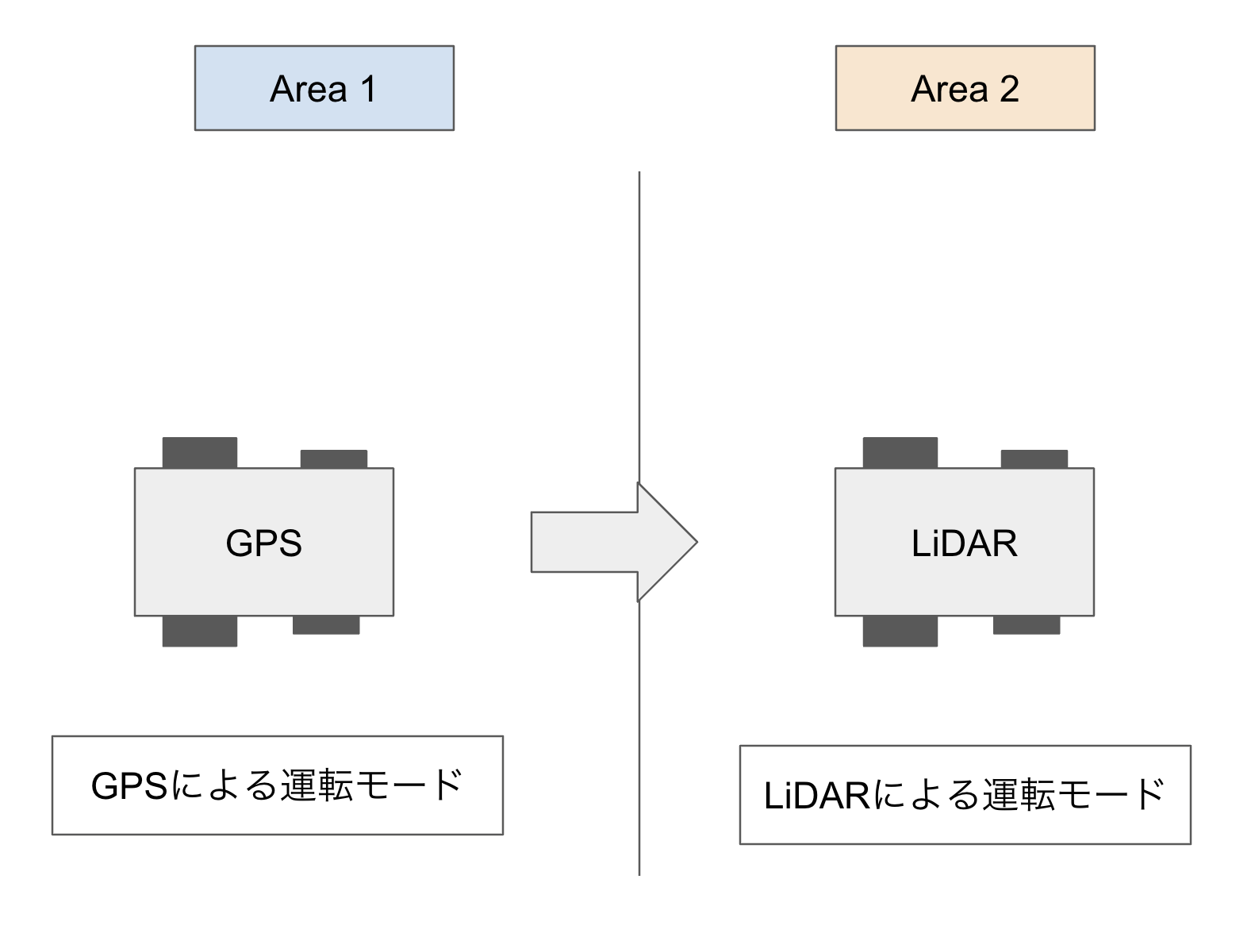

    自立走行ロボットを用いて，以下のようなシナリオを想定してみましょう．

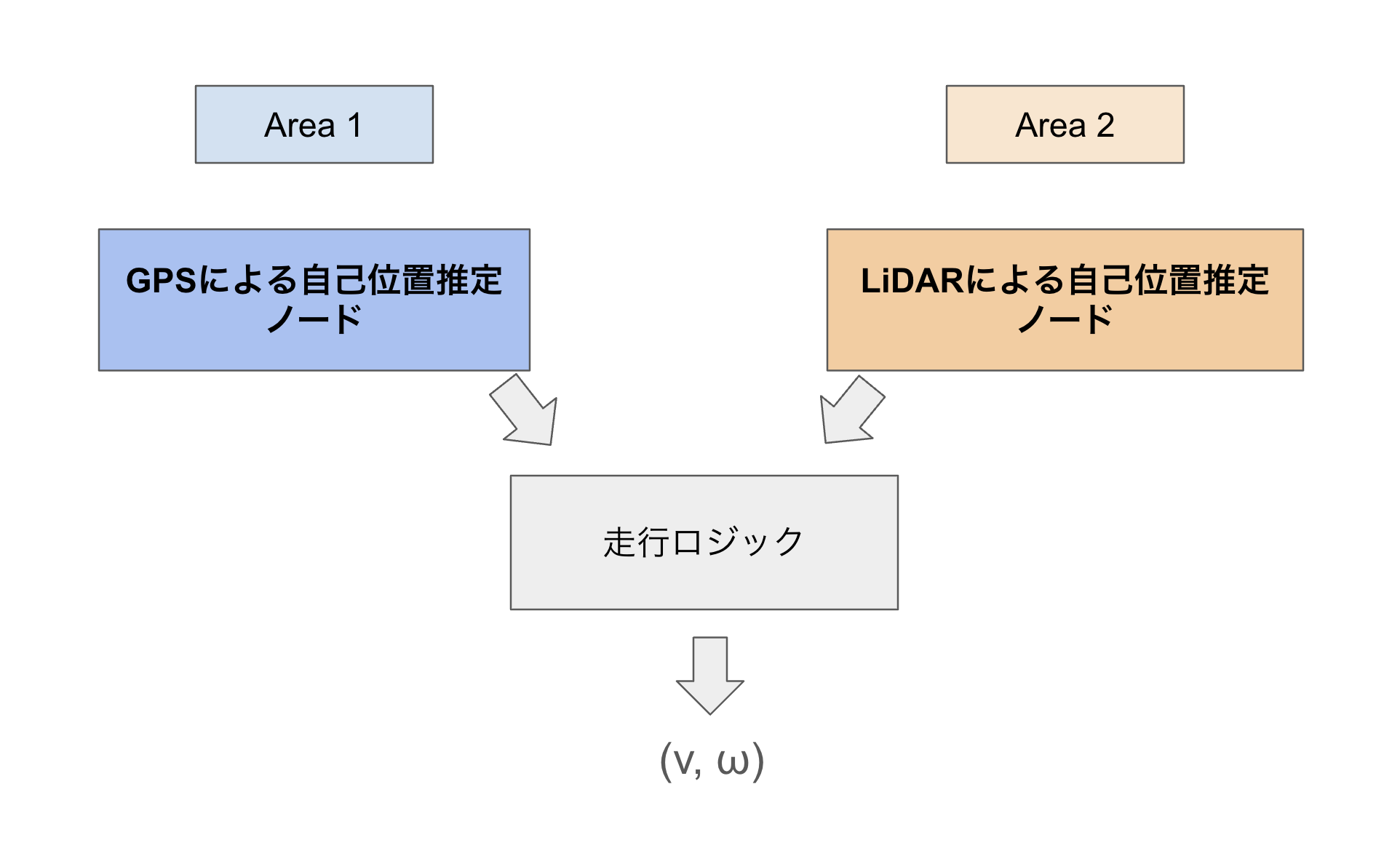

    エリア1ではGPSを使った運転モードで，エリア2ではLiDARを使った運転モードで走行したいとします．走行のアルゴリズムは適当なものを仮定すると，外界認識-自己位置推定を行う別々のノードを用意しておいて，切り替え時にactivate, deactivateを行うことで切り替えることができます．

2.チュートリアル

今回は2つ目の例を用いた実装を行っていきます．先ほどのシナリオを簡略化し，擬似的に再現してみましょう．

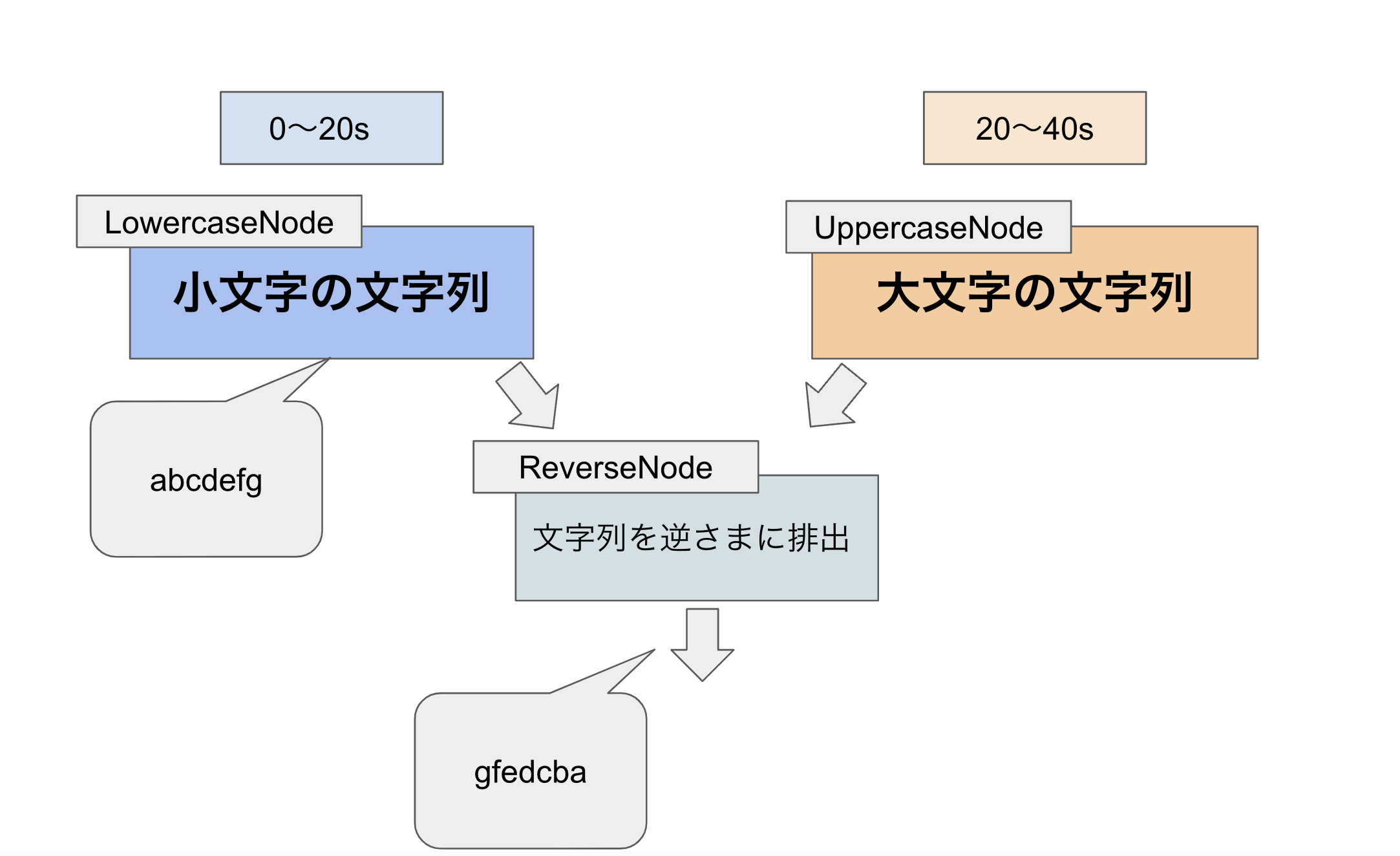

以下の画像のようなものを実装してみます．


  • 始まって20秒間，LowercaseNodeはabcdefg（小文字）をパブリッシュする
  • 20秒後，UppercaseNodeはABCDEFG（大文字）をパブリッシュする
  • ReverseNodeはサブスクライブした文字列を逆さまにパブリッシュする
  • 40秒経つと終了する

実装方法

実装コードはこちらにあります．

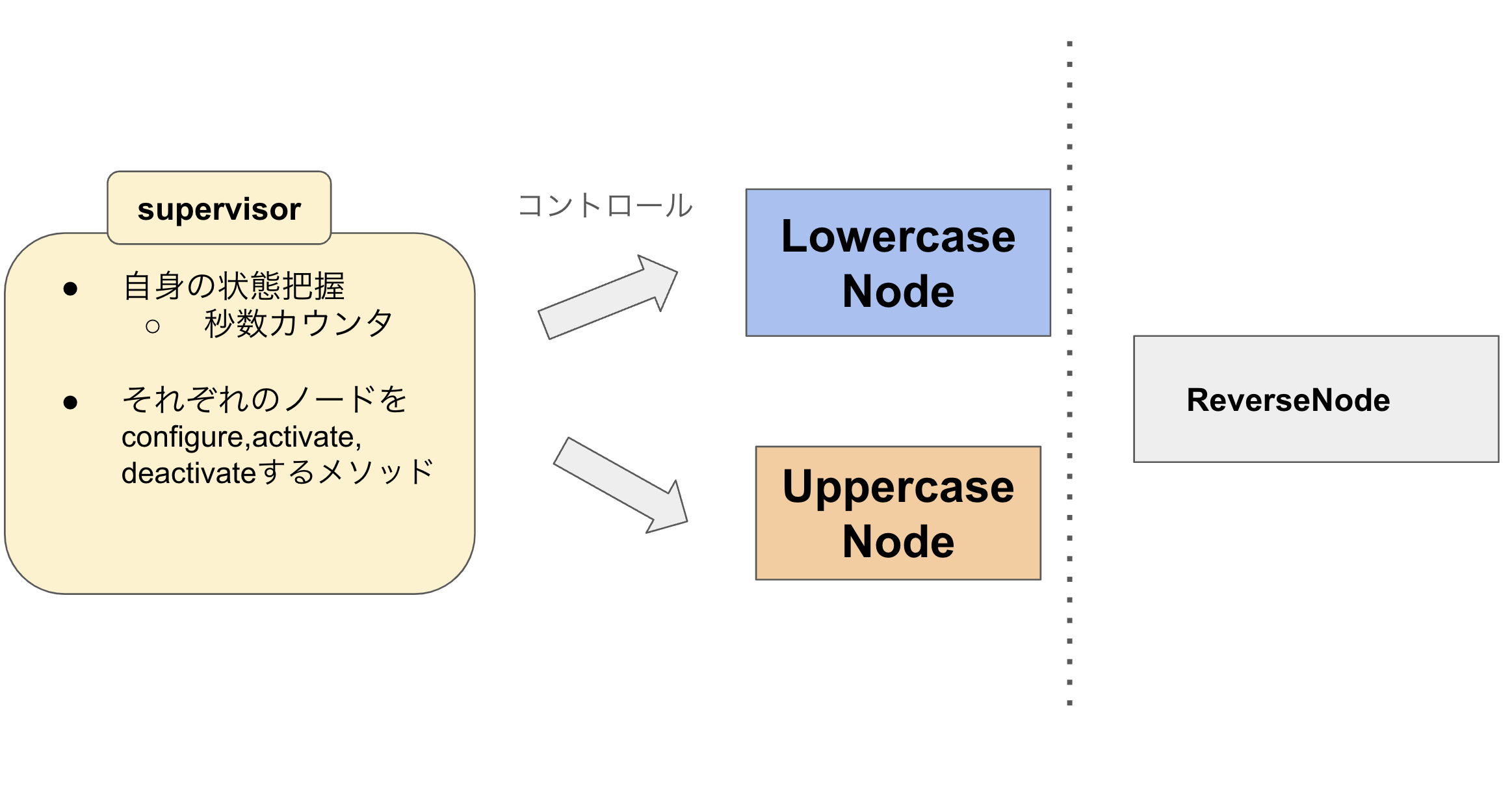

今回は自立ロボットを想定しています．ロボットが自分でエリアAからBへ移ったことを認識して，自身でモードを切り替えてくれると嬉しいです．今まで出てきた3つのノードに加えて，状態を監視し，lifecycle nodeの管理を行うsupervisorというノードを用意します．
このノードが，自身の状態変数としてタイマーを使い．ノードが立ち上がってからの秒数に応じてノードを管理します．


lowercase_node

#include <chrono>
#include <memory>
#include <string>
#include "rclcpp/rclcpp.hpp"
#include "rclcpp_lifecycle/lifecycle_node.hpp"
#include "rclcpp_lifecycle/lifecycle_publisher.hpp"
#include "std_msgs/msg/string.hpp"

using namespace std::chrono_literals;
using rclcpp_lifecycle::LifecycleNode;
using CallbackReturn = rclcpp_lifecycle::node_interfaces::LifecycleNodeInterface::CallbackReturn;

class LowercaseNode : public LifecycleNode
{
public:
  explicit LowercaseNode(const rclcpp::NodeOptions & options = rclcpp::NodeOptions())
  : LifecycleNode("lowercase_node", options)
  {
    RCLCPP_INFO(this->get_logger(), "LowercaseNode constructor");
  }

protected:
  CallbackReturn on_configure(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "LowercaseNode: on_configure()");
    publisher_ = this->create_publisher<std_msgs::msg::String>("string_topic", 10);
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_activate(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "LowercaseNode: on_activate()");

    if (publisher_) {
      publisher_->on_activate();
    }

    timer_ = this->create_wall_timer(1s, [this]() {
      auto msg = std::make_shared<std_msgs::msg::String>();
      msg->data = "abcdefg";
      publisher_->publish(*msg);
      RCLCPP_INFO(this->get_logger(), "[LowercaseNode] Publishing: %s", msg->data.c_str());
    });
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_deactivate(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "LowercaseNode: on_deactivate()");
    if (timer_) {
      timer_->cancel();
      timer_.reset();
    }
    if (publisher_) {
      publisher_->on_deactivate();
    }
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_cleanup(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "LowercaseNode: on_cleanup()");
    publisher_.reset();
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_shutdown(const rclcpp_lifecycle::State & state)
  {
    RCLCPP_INFO(this->get_logger(), "LowercaseNode: on_shutdown() from [%s]", state.label().c_str());
    return CallbackReturn::SUCCESS;
  }

private:
  rclcpp_lifecycle::LifecyclePublisher<std_msgs::msg::String>::SharedPtr publisher_;
  rclcpp::TimerBase::SharedPtr timer_;
};

int main(int argc, char ** argv)
{
  rclcpp::init(argc, argv);
  auto node = std::make_shared<LowercaseNode>();
  rclcpp::executors::SingleThreadedExecutor exe;
  exe.add_node(node->get_node_base_interface());
  exe.spin();
  rclcpp::shutdown();
  return 0;
}
uppercase_node

#include <chrono>
#include <memory>
#include <string>
#include "rclcpp/rclcpp.hpp"
#include "rclcpp_lifecycle/lifecycle_node.hpp"
#include "rclcpp_lifecycle/lifecycle_publisher.hpp"
#include "std_msgs/msg/string.hpp"

using namespace std::chrono_literals;
using rclcpp_lifecycle::LifecycleNode;
using CallbackReturn = rclcpp_lifecycle::node_interfaces::LifecycleNodeInterface::CallbackReturn;

class UppercaseNode : public LifecycleNode
{
public:
  explicit UppercaseNode(const rclcpp::NodeOptions & options = rclcpp::NodeOptions())
  : LifecycleNode("uppercase_node", options)
  {
    RCLCPP_INFO(this->get_logger(), "UppercaseNode constructor");
  }

protected:
  CallbackReturn on_configure(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "UppercaseNode: on_configure()");
    publisher_ = this->create_publisher<std_msgs::msg::String>("string_topic", 10);
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_activate(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "UppercaseNode: on_activate()");
    if (publisher_) {
      publisher_->on_activate();
    }
    timer_ = this->create_wall_timer(1s, [this]() {
      auto msg = std::make_shared<std_msgs::msg::String>();
      msg->data = "ABCDEFG";
      publisher_->publish(*msg);
      RCLCPP_INFO(this->get_logger(), "[UppercaseNode] Publishing: %s", msg->data.c_str());
    });
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_deactivate(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "UppercaseNode: on_deactivate()");
    if (timer_) {
      timer_->cancel();
      timer_.reset();
    }
    if (publisher_) {
      publisher_->on_deactivate();
    }
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_cleanup(const rclcpp_lifecycle::State &)
  {
    RCLCPP_INFO(this->get_logger(), "UppercaseNode: on_cleanup()");
    publisher_.reset();
    return CallbackReturn::SUCCESS;
  }

  CallbackReturn on_shutdown(const rclcpp_lifecycle::State & state)
  {
    RCLCPP_INFO(this->get_logger(), "UppercaseNode: on_shutdown() from [%s]", state.label().c_str());
    return CallbackReturn::SUCCESS;
  }

private:
  rclcpp_lifecycle::LifecyclePublisher<std_msgs::msg::String>::SharedPtr publisher_;
  rclcpp::TimerBase::SharedPtr timer_;
};

int main(int argc, char ** argv)
{
  rclcpp::init(argc, argv);
  auto node = std::make_shared<UppercaseNode>();
  rclcpp::executors::SingleThreadedExecutor exe;
  exe.add_node(node->get_node_base_interface());
  exe.spin();
  rclcpp::shutdown();
  return 0;
}
reverse_node
#include <chrono>
#include <memory>
#include <string>
#include <algorithm>
#include "rclcpp/rclcpp.hpp"
#include "std_msgs/msg/string.hpp"

using namespace std::chrono_literals;

class SakasamaNode : public rclcpp::Node
{
public:
  explicit SakasamaNode(const rclcpp::NodeOptions & options = rclcpp::NodeOptions())
  : Node("reverse_node", options)
  {
    RCLCPP_INFO(this->get_logger(), "SakasamaNode constructor");

    // サブスクライブ: string_topic
    subscription_ = this->create_subscription<std_msgs::msg::String>(
      "string_topic", 10,
      std::bind(&SakasamaNode::callbackString, this, std::placeholders::_1));

    // パブリッシャ: sakasama_topic
    publisher_ = this->create_publisher<std_msgs::msg::String>("sakasama_topic", 10);
  }

private:
  void callbackString(const std_msgs::msg::String::SharedPtr msg)
  {
    auto reversed_str = msg->data;
    std::reverse(reversed_str.begin(), reversed_str.end());

    std_msgs::msg::String out_msg;
    out_msg.data = reversed_str;

    // 受け取ったら即パブリッシュ
    publisher_->publish(out_msg);
    RCLCPP_INFO(this->get_logger(), "[ReverseNode] Reversed Letters: %s", out_msg.data.c_str());
  }

  rclcpp::Subscription<std_msgs::msg::String>::SharedPtr subscription_;
  rclcpp::Publisher<std_msgs::msg::String>::SharedPtr publisher_;
};

int main(int argc, char ** argv)
{
  rclcpp::init(argc, argv);
  auto node = std::make_shared<SakasamaNode>();
  rclcpp::spin(node);
  rclcpp::shutdown();
  return 0;
}
supervisor

// supervisor_node.cpp

#include <chrono>
#include <memory>
#include <string>
#include <unordered_map>
#include <vector>
#include "rclcpp/rclcpp.hpp"
#include "lifecycle_msgs/srv/change_state.hpp"
#include "lifecycle_msgs/msg/transition.hpp"

using namespace std::chrono_literals;

class Supervisor : public rclcpp::Node
{
public:
  Supervisor()
  : Node("supervisor")
  {
    RCLCPP_INFO(this->get_logger(), "Supervisor constructor");

    // ライフサイクル制御対象ノード (SakasamaNodeは除く)
    target_nodes_ = {
      "lowercase_node",
      "uppercase_node"
    };

    // /ノード名/change_state クライアントを作成
    for (auto & node_name : target_nodes_) {
      auto client = this->create_client<lifecycle_msgs::srv::ChangeState>(
        node_name + "/change_state"
      );
      clients_[node_name] = client;
    }

    start_time_ = now().seconds();

    // 1秒おきに状態を管理
    timer_ = this->create_wall_timer(1s, std::bind(&Supervisor::timerCallback, this));
  }

private:
  void timerCallback()
  {
    double elapsed = now().seconds() - start_time_;

    // 0秒でLowercaseNodeをActivate
    if (!hiragana_activated_ && elapsed >= 0.0) {
      RCLCPP_INFO(this->get_logger(), "Activating LowercaseNode...");
      configure_and_activate("lowercase_node");
      hiragana_activated_ = true;
    }

    // 20秒でLowercaseNodeをDeactivate → UppercaseNodeをActivate
    if (!katakana_activated_ && elapsed >= 20.0) {
      RCLCPP_INFO(this->get_logger(), "Switching to UppercaseNode...");
      deactivate("lowercase_node");
      configure_and_activate("uppercase_node");
      katakana_activated_ = true;
    }

    // 40秒で全LifecycleノードをShutdown
    if (!done_ && elapsed >= 40.0) {
      RCLCPP_INFO(this->get_logger(), "Shutting down all lifecycle nodes...");
      shutdown_lifecycle_node("lowercase_node");
      shutdown_lifecycle_node("uppercase_node");
      done_ = true;

      // Supervisor自体も終了
      rclcpp::shutdown();
    }
  }

  // Configure → Activate
  void configure_and_activate(const std::string & node_name)
  {
    change_state(node_name, lifecycle_msgs::msg::Transition::TRANSITION_CONFIGURE);
    change_state(node_name, lifecycle_msgs::msg::Transition::TRANSITION_ACTIVATE);
  }

  // Deactivate
  void deactivate(const std::string & node_name)
  {
    change_state(node_name, lifecycle_msgs::msg::Transition::TRANSITION_DEACTIVATE);
  }

  // Deactivate → Cleanup → Shutdown
  void shutdown_lifecycle_node(const std::string & node_name)
  {
    change_state(node_name, lifecycle_msgs::msg::Transition::TRANSITION_DEACTIVATE);
    change_state(node_name, lifecycle_msgs::msg::Transition::TRANSITION_CLEANUP);
    change_state(node_name, lifecycle_msgs::msg::Transition::TRANSITION_UNCONFIGURED_SHUTDOWN);
  }

  /**
   * ライフサイクルノードの /change_state サービスを呼んで状態を変更
   */
  bool change_state(const std::string & node_name, uint8_t transition_id)
{
  auto it = clients_.find(node_name);
  if (it == clients_.end()) {
    RCLCPP_ERROR(this->get_logger(), "No client for node: %s", node_name.c_str());
    return false;
  }
  auto client = it->second;

  // サービスが起動するまで待機 (これはOK。spin不要)
  if (!client->wait_for_service(std::chrono::seconds(2))) {
    RCLCPP_ERROR(this->get_logger(), "Service not available for node: %s", node_name.c_str());
    return false;
  }

  // リクエスト作成
  auto request = std::make_shared<lifecycle_msgs::srv::ChangeState::Request>();
  request->transition.id = transition_id;

  // 非同期でサービス呼び出し
  auto future = client->async_send_request(
    request,
    [this, node_name](rclcpp::Client<lifecycle_msgs::srv::ChangeState>::SharedFuture response) {
      // ここは別スレッドで呼ばれるコールバック
      if (!response.get()->success) {
        RCLCPP_ERROR(this->get_logger(),
                     "Failed to change state for node: %s", node_name.c_str());
      } else {
        RCLCPP_INFO(this->get_logger(),
                    "Succeeded to change state for node: %s", node_name.c_str());
      }
    }
  );

  // ここでは同期待ちせず、即returnする
  // 成否はコールバック内でログを出すだけにする
  return true;
}




  std::vector<std::string> target_nodes_;
  std::unordered_map<std::string, rclcpp::Client<lifecycle_msgs::srv::ChangeState>::SharedPtr> clients_;
  rclcpp::TimerBase::SharedPtr timer_;
  double start_time_;

  bool hiragana_activated_{false};
  bool katakana_activated_{false};
  bool done_{false};
};

int main(int argc, char ** argv)
{
  rclcpp::init(argc, argv);
  auto supervisor = std::make_shared<Supervisor>();
  rclcpp::spin(supervisor);
  rclcpp::shutdown();
  return 0;
}

デモ

launchファイルで起動します

ros2 launch my_lifecycle_tutorial lifecycle_tutorial.py

動画

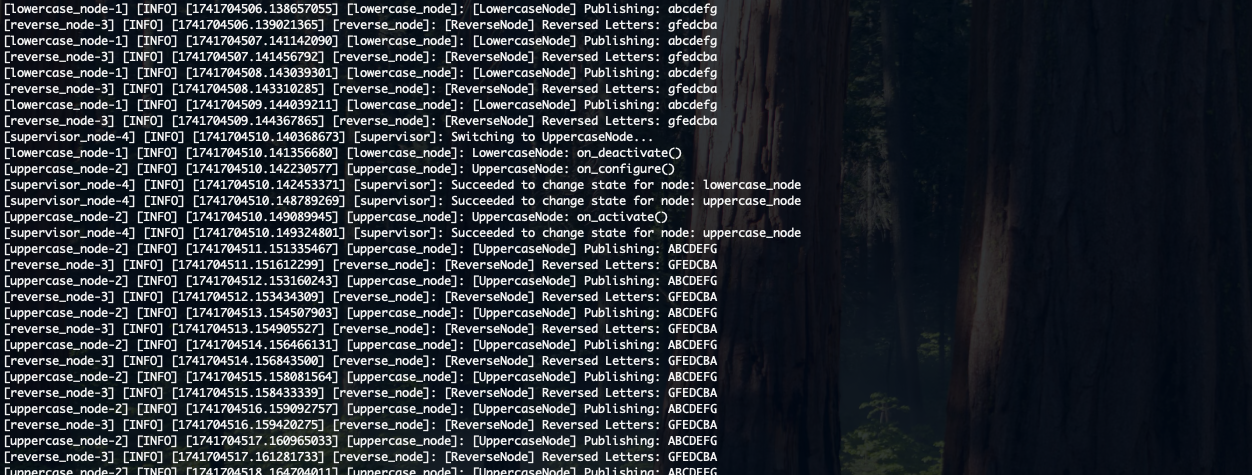

中盤のこの部分で小文字→大文字になっているのが確認できました！


参考

  1. ROS2 Launchでライフサイクル制御
  2. Managed nodes
  3. ROS 2ノードのライフサイクルを理解する (1) | Yutaka Kondo
  4. ROS 2ノードのライフサイクルを理解する (2) | Yutaka Kondo

謝辞

この取り組みは, GxP(グロースエクスパートナーズ)株式会社様のサポートを受けて実施しています. 貴重なアドバイスや, ロボットに必要な機材の支援をいただきました. 心より感謝申し上げます.

Arcanain

  1. How to Use ROS 2 Lifecycle Nodes ↩

2
0
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
2
0

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
