LCSC カスタムケーブル発注ガイド（OpenArm実例）
このドキュメントでは、OpenArm プロジェクトで実際に使用した LCSC のカスタムケーブル発注手順について紹介します。
LCSC のカスタムケーブルサービスでは、簡単な配線図（PDFやPNG）をアップロードすることで、メニューを使わずに柔軟な仕様のケーブルを発注できます。
対象プロジェクト
- OpenArm（オープンソースロボットアーム）
https://openarm.dev/ - 配線仕様
https://docs.openarm.dev/hardware/electronics-guide/arm-wiring-and-casing - 電子部品表（BOM）
https://docs.openarm.dev/hardware/bill-of-materials/electrical
発注手順
1. 図面を用意する
以下の項目を記載した図面（PDFまたはPNG）を用意します：
- 1: コネクタの種類:必ずLCSCのページから選び、LCSC Part #を記入
- 2: ケーブルの長さ図（例：300mm）
- 3: ピン接続図（例：GND, VCC）
- 4: 発注する本数（例：10本）不要かも
- 5: 収縮チューブ・被覆・スリーブ等の特記事項（任意）
2. LCSCにアップロードして見積依頼
-

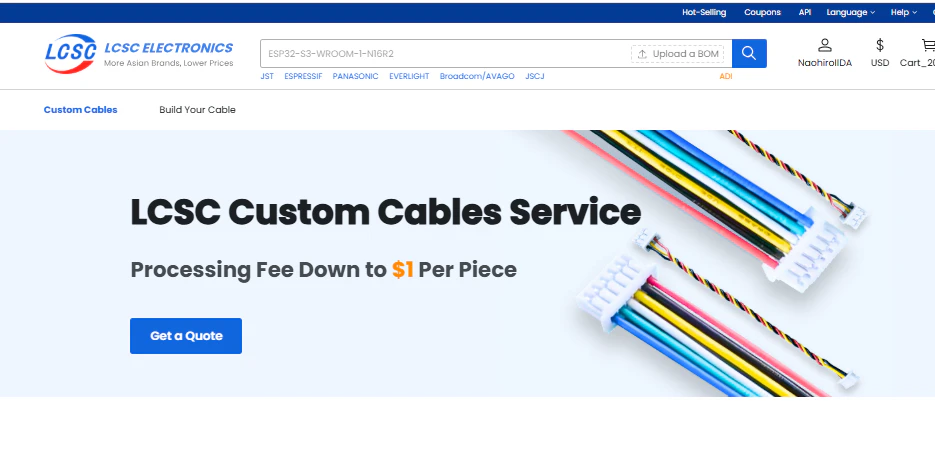

LCSCのアカウントを取得後、https://lcsc.com/customcablesにアクセス
-
「get a Quote」をクリック
-
画面を下の方までスクロールし、とても目立たない 「provide your drawings or remark」をクリックして製作した図面をアップロード
-
数量などを入力し、「Confirm your cable plan」をクリック
3. 見積と支払い

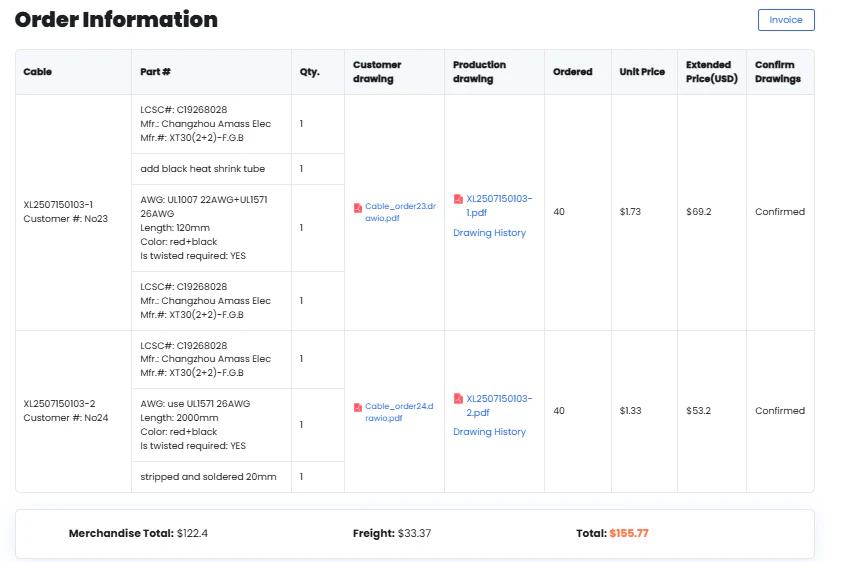

- 約1営業日後、「注文管理」画面に見積もりが表示されます
- 問題なければPayPalなどで支払いを行います
4. 製造図面の確認
-

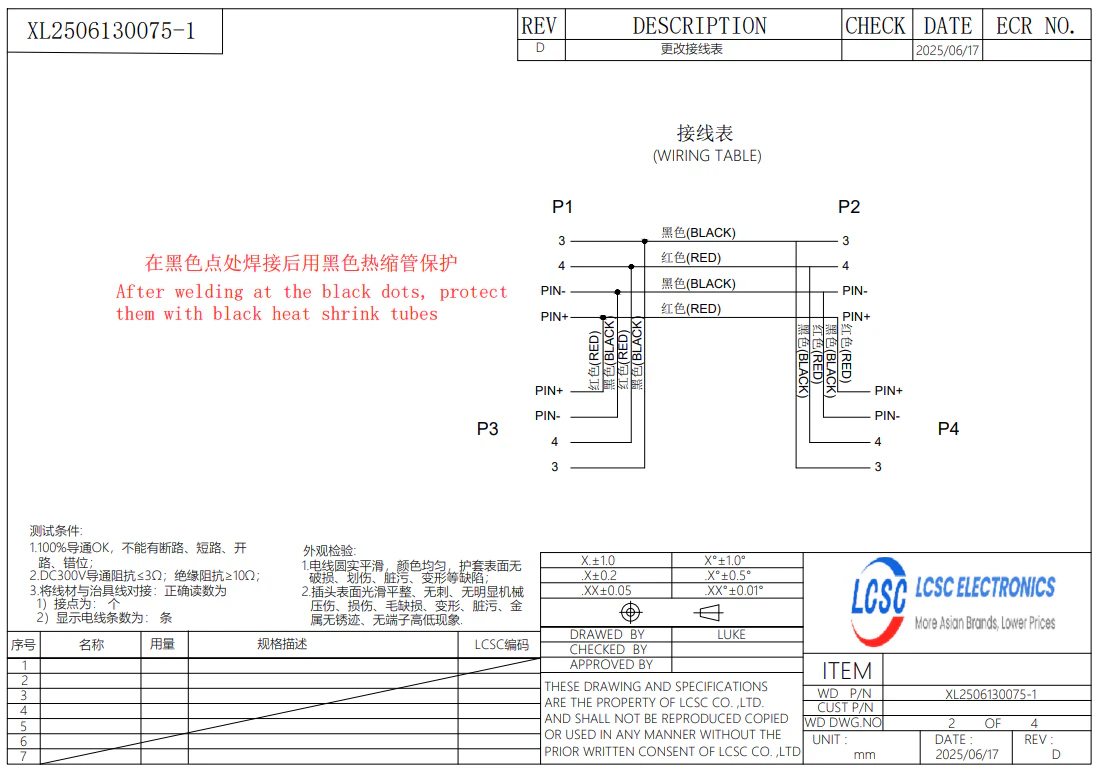

さらに1営業日前後で、LCSCから製造用の図面（PDF）が届きます
-
以下の点を必ず慎重に確認してください：
- コネクタの型番
- ピン配列
- ケーブルの長さ、色、スリーブ指定など
-
問題がある場合はrejectして修正点を記入し、再度図面が更新されるまで待ちます。
問題が無ければ「Confirm」をクリックすると、ケーブル製造が開始されます。
5. 製造と出荷
- Confirm後、5〜10営業日で製造が完了し、出荷されます
- 数日後、日本国内に到着します
注意点・コツ
- コネクタの型番はLCSCで在庫があるものを選択すると間違いない
- 図面は手書きでも可。ただし誤解のない明確な表記にする
- 接続するコネクタのピン番号・長さ・ケーブルの色／太さを正確に！
- 英語のメールはシンプルな表現でOK（Google翻訳で十分）
- 先方からの製造図面、けっこう間違っている場合もあるので、慎重にチェック＆修正依頼する事
