M5Stackでモールス信号練習機を作ってみた

Last updated at Posted at 2020-10-31


はじめに

  • 天空の城ラピュタ、崖の上のポニョ、紅の豚、インターステラー、オブリビオン、、、
  • 印象深いあのシーン、このシーン。
  • インターネットやスマホで何でも済んじゃう時代だけど、人類の危機で役立つのはやっぱモールス信号でしょ？

と思い、以前Arduinoでモールス信号デコーダを製作した。

  • さらに機能拡張するためには
  • これはこれで、一つの方向性として良い。
  • が、さらに機能追加して行くとなると、LCDが16 * 2 文字、（あっても20 * 4 文字）で表現力に制限がある。
  • M5Stackで解決
  • そんな中、数年前に夢のデバイスが発売された。
  • 十分な解像度のLCD、ボタン、バッテリと言った要素が最初から揃ったM5Stackに実装することで一気に解決した。
  • 新たなデバイス開発の可能性を感じたので、ここにまとめておく。

M5Stack

  • https://m5stack.com
  • 2017年に発売された、ESP32、LCD(320*240)、バッテリ、ボタン、その他の機能てんこ盛りで5000円以下と言うめっちゃリーズナブルな価格のデバイス。
  • 関連製品リリースの勢いは加速する一方であり、今後も盛り上がっていくのは間違いない。


構成

  • M5Stackを使う。これにより、ハード設計はほぼ不要となる。
  • 自分は高機能寄りのM5Stack Fireで開発している。
  • 現在M5Stackはフラッシュメモリを4MB搭載モデルBasicと16MB搭載のそれ以外のGray, Fire, core2がある。
  • もちろん後者の方がプログラムサイズを気にせず実装できるが、今の所、自分のコードはBasicにも収まる。
  • （追記）M5Stack core2には非対応
  • 発売されたばかりのcore2を追加ゲットし、試したが、同じコードは動かないらしい。。そのうち調査したい。
  • 表現の幅は段違い
  • LCDの解像度は320*240もある。16 * 2 文字制約に比べたら、もう何文字でも、しかも図形も描画できる。
  • カラー表示できる。スピーカも搭載されている（確か、Basicだけ無かった気がするが）。
  • という事で、もう本当言うことなし。

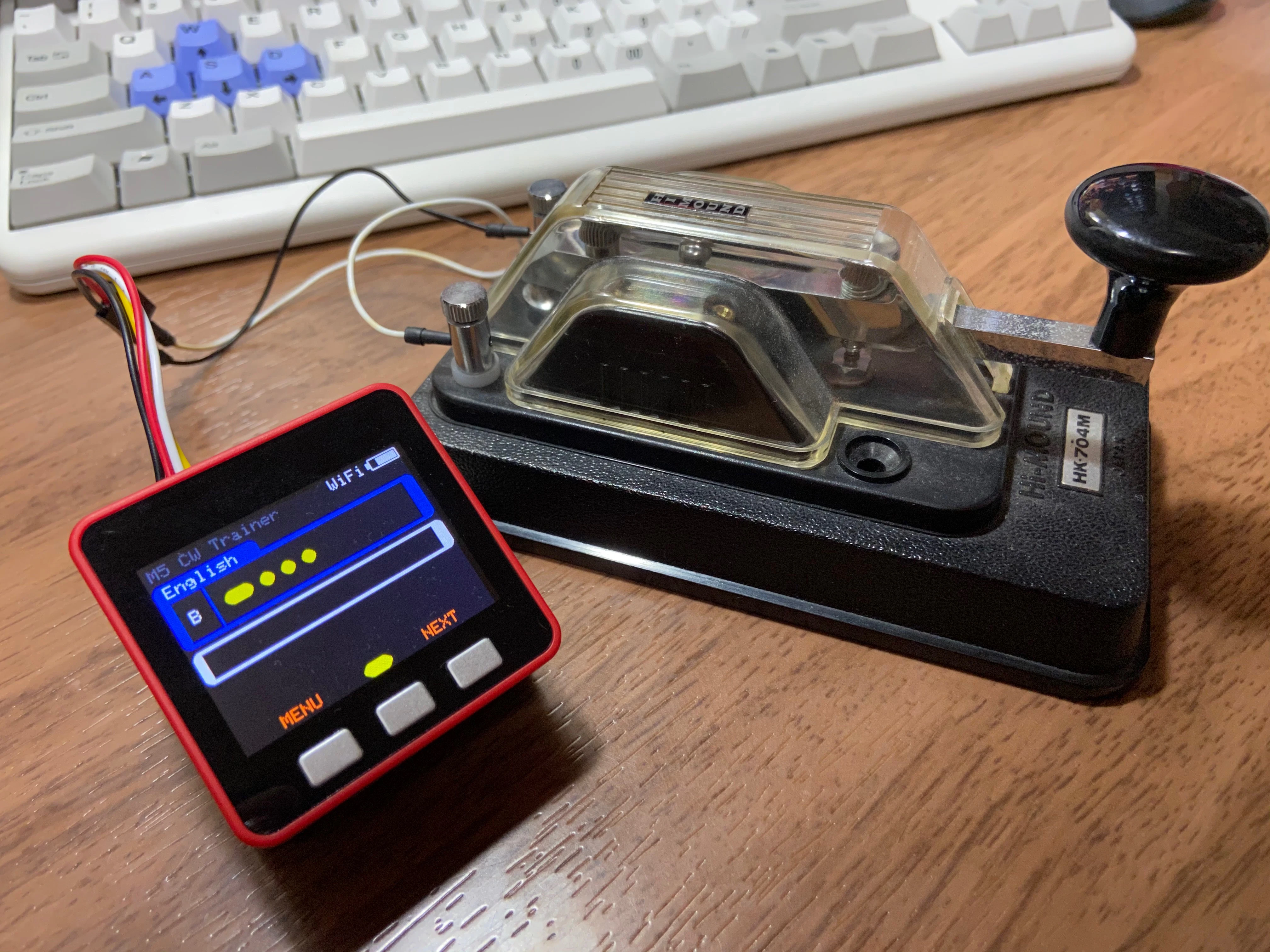

  • 電鍵が使える
  • GPIOに電鍵つないで使える。
  • 電鍵、と言っても要はスイッチなので、片方の端子には入力用のGPIO、もう片方をGNDにつなげば良い。
  • M5Stack Fireの場合、GPIO 26 が使えるのでGROVEコネクタから上記2本の導線を取り出し、電鍵に接続する。
  • 自分はメルカリで中古の電鍵を4000円くらいで手に入れて使っている。


  • M5Stack単体でも使える
  • 電鍵の打ち心地は最高であることは間違いないが、持ってる人ってそんなにいない気がする。
  • せっかくM5Stack使うので、真ん中のBボタンをキーに割り当てる事で単体で使えるようにした。
  • 長時間の練習には向かないが、とにかく体験してみる、ってことはできる。


符号化方式

  • こちらのサイトを参考にさせて頂いた。
  • http://jh7ubc.web.fc2.com/arduino/CW_decoder.html
  • モールス信号を8bitの中間コードで表現
  • dot（短音）は0、dash（長音）は1とし、先頭にスタートビット1を加えて末尾ビット詰めにする。
  • 先頭ビットからスタートビットまでは可変で0で埋める。
  • 例えば、a(トン、ツー)の場合だと 00000101（末尾の01がトン、ツー）になる。
  • この要領で、アルファベットとカナを表現する。

入力との紐付け

  • 電鍵の場合
  • GPIOをプルアップしておき、スイッチがONになった時にLOWに落ちるようにし、digitalRead()する。
  • このLOWの時間を計測し、しきい値以下ならdot, しきい値以上ならdashとする。
  • 最後に HIGHの時間がdotの時間の3倍だったら1文字入力完了とし、そこまでの入力をモールス信号としてデコード処理する。
  • M5Stackボタンの場合
  • これも同じ。digitalRead()がM5.BtnB.isPressed()になるだけ。

GitHub


特徴

  • 選べる入力方法
  • 電鍵（M5Stack の入力用GPIO を使用します。）
  • M5Stack Bボタン（M5Stack単体で使えます。電鍵が無くてもお手軽に練習が可能です。）
  • 言語
  • 英語
  • 日本語（かな）
  • トレーニングモード
  • NEXTボタンを押す度に画面上部に次の文字と信号図形が表示され、そのモールス信号音が出ます。
  • お手本に習い、電鍵、またはM5Stackボタンで信号をインプットします。
  • 正解なら、自動で次の文字に切り替わります。正解するまで何度もリトライできます。
  • フリーモード
  • 画面全体を使い、長文のインプットが練習できます。
  • お手本の表示は無いので、慣れた方向けのモードです。
  • WEB画面からのモールス信号変換
  • Wifi接続したPC、スマホ、タブレットで入力した単語をモールス信号に変換できます。
  • 変換可能な文字は、英語、日本語（ひらがな、カタカナ）です。
  • M5StackはSoftAPモードで起動するため、Wifiルータは不要です。
  • アクセスポイント名、パスワードは、TrainerConfig.h で変更可能です。
  • 接続先のURLはメニュー画面からQRコードとして表示されます。
  • 単音信号の判定時間が調整可能
  • ゆっくり練習したい初心者向けに、メニュー画面から単音信号の判定時間を延長することができます。
  • 10ms単位で時間を伸ばすことが可能です。
  • メニュー画面
  • 上記は全てメニュー画面から設定出来ます。
  • 初期設定値を変更したい場合は、TrainerConfig.hを書き換えます。
  • WiFiステータスとバッテリ残量表示
  • 画面の右上端にWiFiアクセスポイント有効状態ステータスを表示
  • その隣にバッテリ残量を表示

日本語モードを使う場合

  • 日本語を表示するには、SDカードのルートディレクトリにフォントファイル"*.vlw"を格納しておく必要があります。
    • こちらのコードでは、フリーの"genshin-regular-16pt.vlw" を使用しています。
    • （こちらから入手可能です。 http://jikasei.me/font/genshin/ ）

初期設定

  • TrainerConfig.h
// ------------------------
//  Default configuration
// ------------------------
#define DEFAULT_INPUT_METHOD  INPUT_M5_BTN_B          //M5Stack Button (or INPUT_TELEGRAPH_KEY)
#define SET_DEFAULT_LANG()    MODE_setEnglishMode()   //MODE_setJpMode();
#define DEFAULT_DOT_TIME      (140)                   //Time of dot period detection(ms)
#define TELEGRAPH_KEY_GPIO    (26)                    //TELEGRAPH_KEY GPIO 26 (for INPUT_TELEGRAPH_KEY)

// --------------------------
// ESP32 SoftAP Configuration
// --------------------------
#define TRAINER_SSID          "M5_CWTrainer"
#define TRAINER_PASS          "m5stack"
#define TRAINER_IP_ADDR       192,168,0,12
#define TRAINER_SUBNET        255,255,255,0

操作画面



  • 電源ONで、トレーニングモードで起動。

  • NEXT ボタン押下で練習開始。

  • Bボタンで信号入力。

  • MENUボタン押下で、メニュー画面に切り替え。

  • メニュー画面

  • SCROLL で項目を切替え、OKで選択。

  • SAVE&EXT で再び練習モードに復帰。


  • スマホからのエンコード画面を表示するための情報はこれ。
  • パスワードは表示しないようにしてあります。
  • TrainerConfig.h でお好きなものを指定できます。

こんな感じでエンコードできます。

さいごに

  • M5Stackを使った構成ならでは、のアイデアじゃ無いでしょうか？
  • あの発明王エジソンは、モールス信号でプロポーズしたらしい。
  • あとはこれで（我が家のように）小学生の子供とくだらない言葉を練習するもよし、
  • 本格的にアマチュア無線資格獲得に向けて勉強するもよし、
  • 個人的には、次回ラピュタ放送日が何よりも楽しみです。（笑
